-> Yes

GO to Pinpoint Test  G92661t2.

.



-> No

Check and rectify fault with interior lamp circuit. TEST the system for normal operation.

G92661t2 : PROGRAM HAND-HELD TRANSMITTER INTO UNIVERSAL
TRANSMITTER

1. NOTE:





If the garage door is equipped with rolling codes, refer to Training a Garage Door Opener

Equipped With "Rolling Codes."





Program the universal transmitter.

Universal Transmitter Programming

•



Did the universal transmitter program successfully?

-> Yes

The universal transmitter is OK. VERIFY receiver operation.



-> No

REPLACE the roof console assembly. TEST the system for normal operation.





419-07 : Navigation System





Description and operation





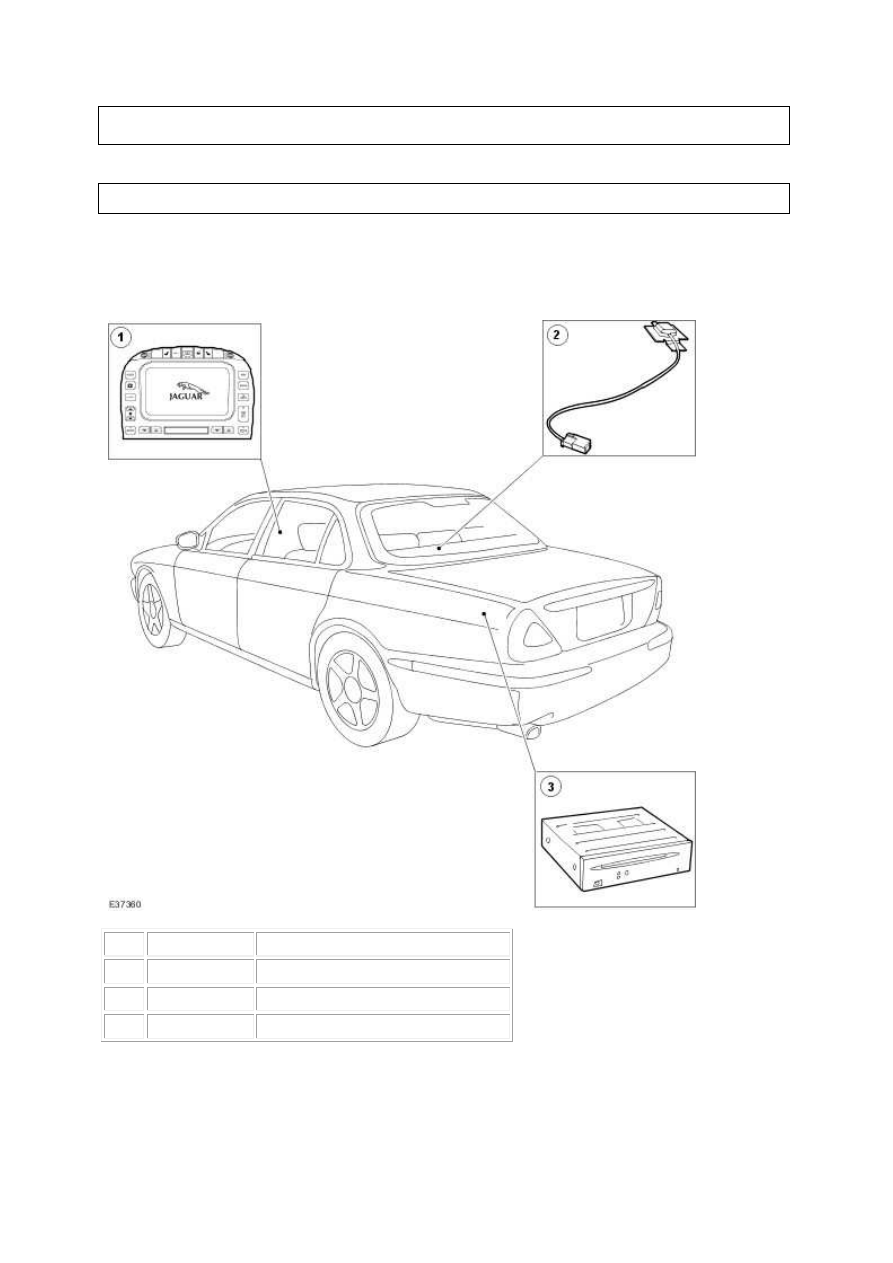

Navigation System



Item  Part Number

Description

1

 —

Navigation system display module

2

 —

Navigation system antenna

3

 —

Navigation system module


The navigation system utilizes the following functions:

•



Voice guidance volume controlled via audio head unit.

•



Screen brightness controlled via on screen menus.

www.

•



Key illumination controlled via vehicle dimmer switch.

•



Any key turns system "ON".

•



Language choice controlled via on screen menus.

The navigation head unit comprises of a 7" full color screen which also provides control of
the phone, audio system, climate control, vehicle emergency messaging system (VEMS),
voice control, and TV. The navigation module is situated in the luggage compartment on the
left-hand side and is covered by a protective trim panel. The Global Positioning System (GPS)
antenna is located beneath the parcel shelf trim.

The system utilizes signals from the GPS antenna, the ABS unit and the GYRO sensor signals
to enable the navigation module to calculate, with the aid of DVD map data, the position of
the vehicle. After entering the required destination, the driver is guided along by both visual
guidance and voice instructions. Even if the driver strays off the route, the system calculates a
new route showing the easiest way back to the original destination. On route it can also point
out useful landmarks such as petrol stations, restaurants, hotels, Jaguar dealers, and car parks.

The system also provides system interfaces such as TV and VEMS.

Japanese market vehicles only have a navigation module with integrated voice recognition for
control of the navigation system. The Japanese system also has the addition of VICS which
provides real time traffic information.





Diagnosis and testing





Navigation System

Principles of Operation

For a detailed description of the Navigation System refer to the relevant Description and Operation

sections in the workshop manual.

Navigation System

Inspection and Verification

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of mechanical or electrical damage.

Visual Inspection Chart

Electrical



•



Fuses/relays

•



Damaged, Loose or Corroded Connector(s)

•



Damage to Wiring Loom/Incorrect Location, Stretched or Taught





1 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



2 . If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved

Diagnostic System.

Navigation System Module

  CAUTION: When probing connectors to take measurements in the course of the pinpoint

tests, use the adaptor kit, part number 3548-1358-00





NOTE:





If the control module/component is suspect and the vehicle remains under manufacturer

warranty, refer to the Warranty Policy and Procedures manual (section B1.2), or determine if

any prior approval program is in operation, prior to the installation of a new

module/component.
