Jaguar XJ (X350). Service manual - part 1335

Diagnosis and testing





Daytime Running Lamps (DRL)

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of electrical damage.

Visual Inspection Chart

Electrical



•



Fuse(s)

•



Bulb(s)

•



Switch(es)

•



Electrical connector(s)

•



Wiring Harness





1 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



2 . If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved

Diagnostic System.





418 : Electrical Distribution



418-00 : Module Communications Network





Description and operation





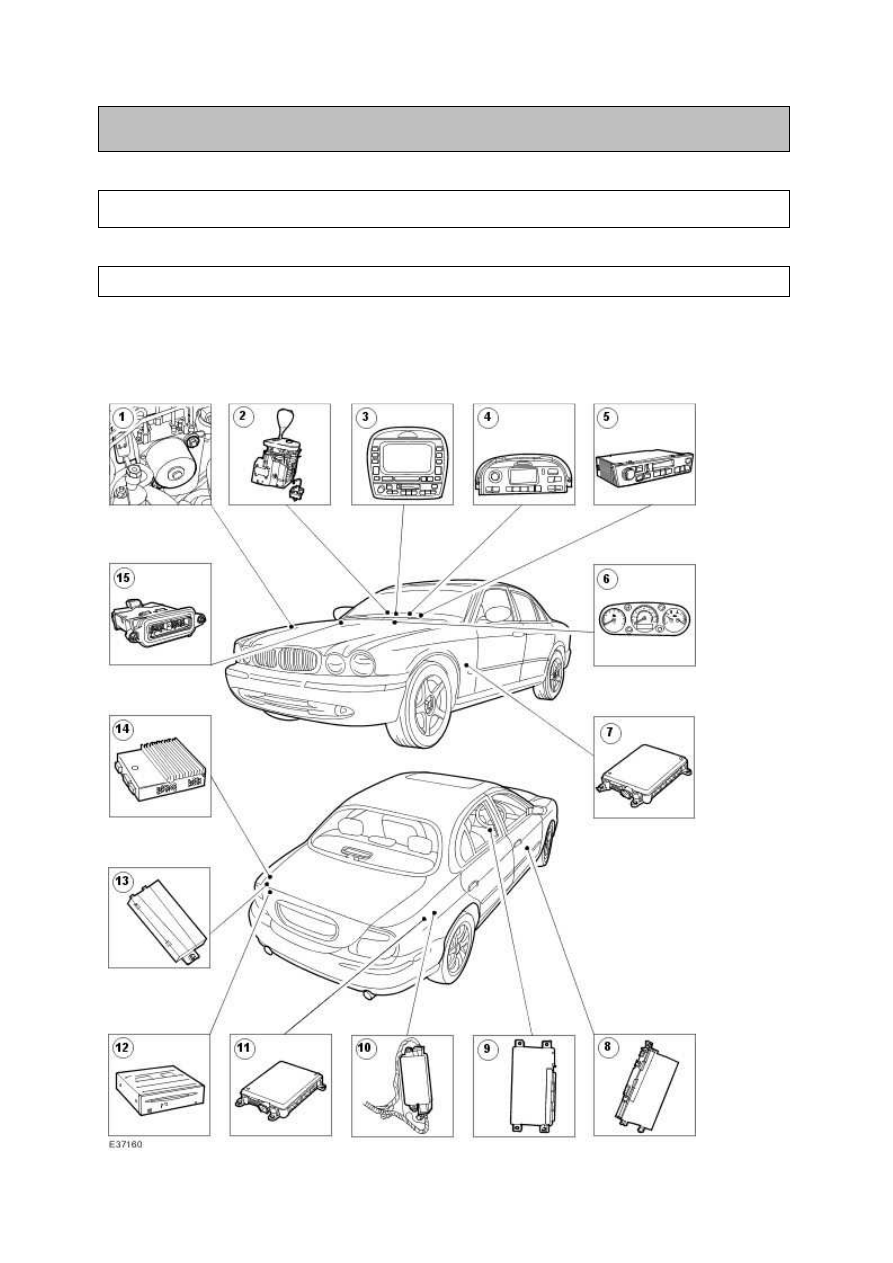

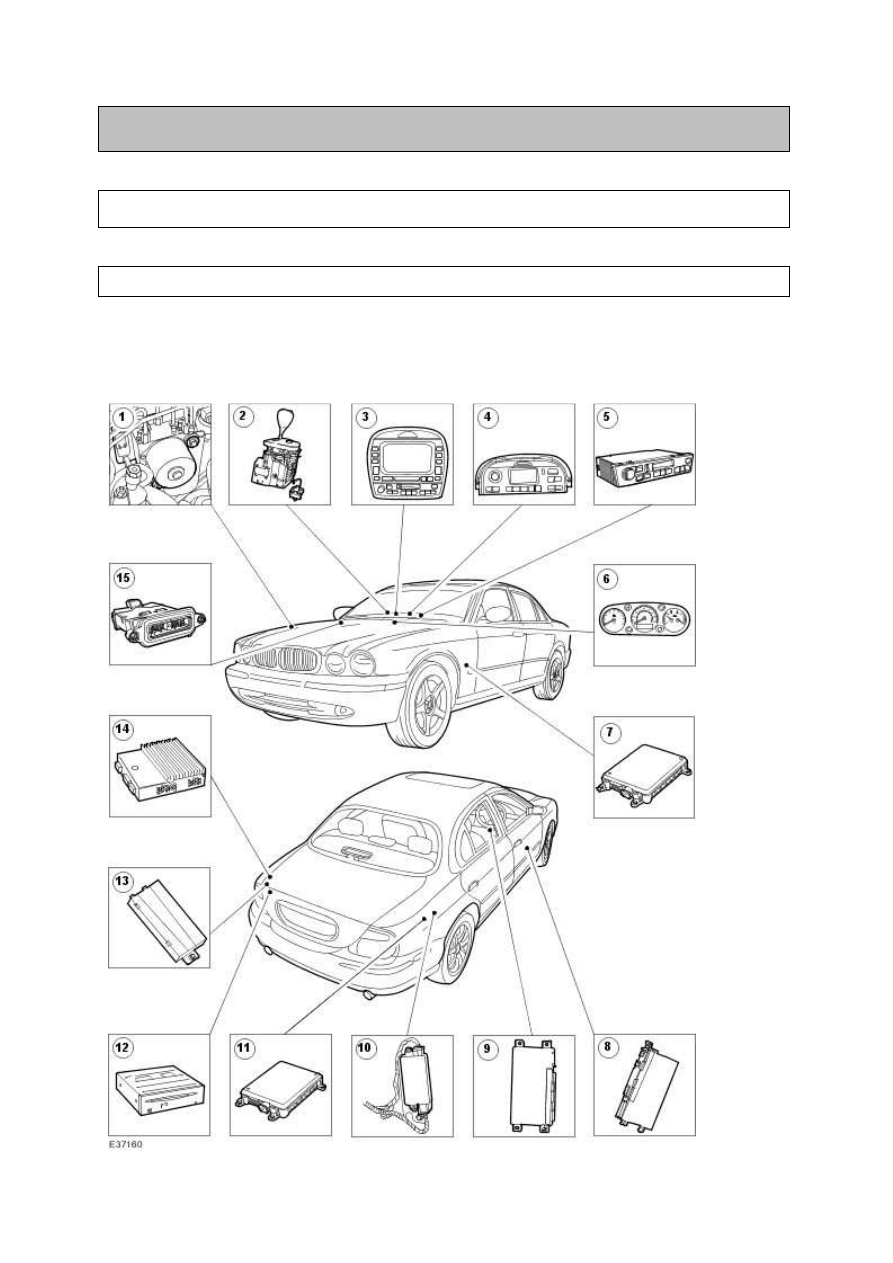

Communications Network



www.

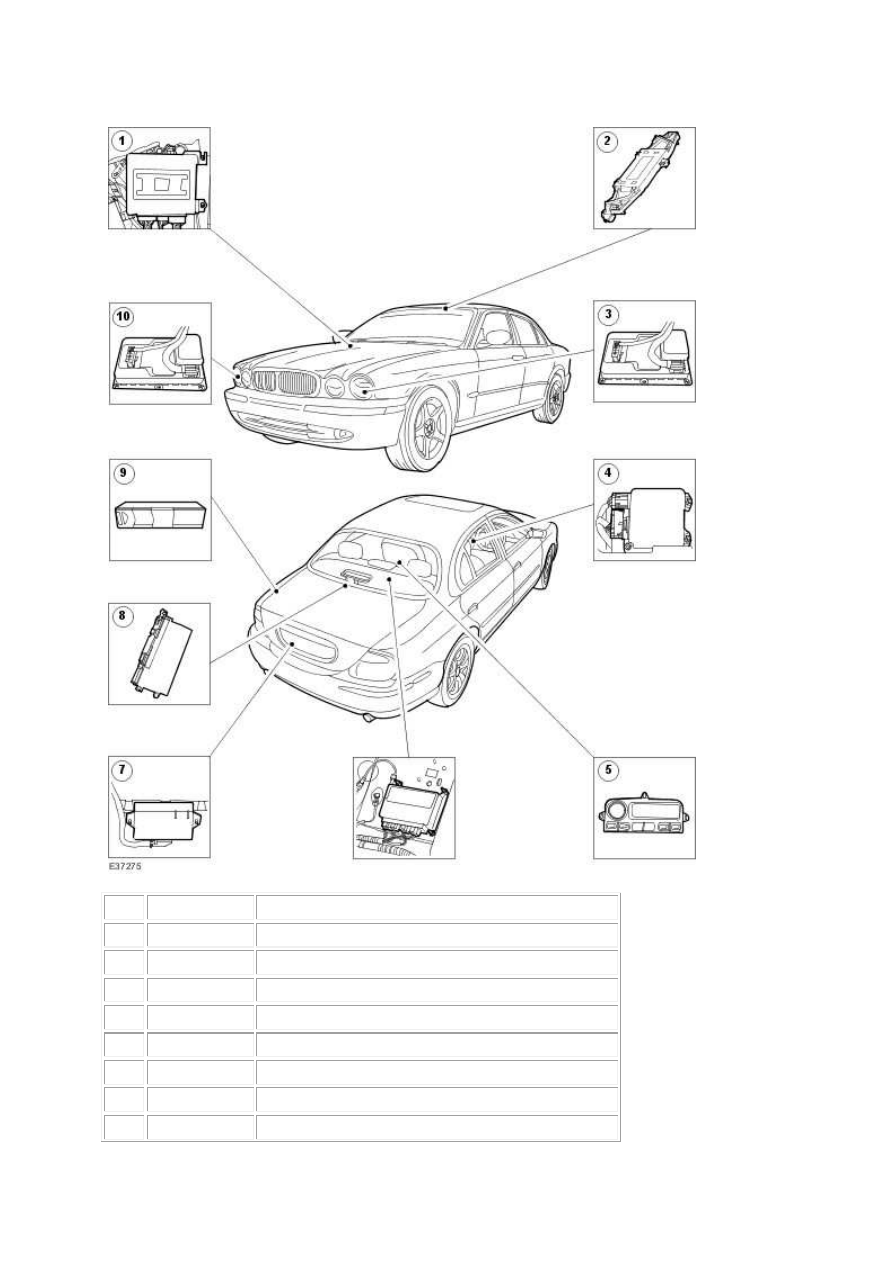

Item  Part Number

Description

1

 —

Anti-Lock Brake System (ABS) Module

2

 —

Transmission selector lever

3

 —

Climate control module (vehicles fitted with telematics)

4

 —

Climate control assembly

5

 —

Audio control module (ACM)

6

 —

Instrument Pack (IP)

7

 —

Front electronic module (FEM)

8

 —

Drivers door module (DDM)

9

 —

Driver seat module (DSM)

10

 —

Electronic parking brake module (EPB)

11

 —

Rear electronic module (REM)

12

 —

Navigation control module (NAV)

13

 —

Voice activated control module (VACM)

14

 —

Amplifier

15

 —

Engine control module (ECM)





Item  Part Number

Description

1

 —

Remote climate control module (RCCM)

2

 —

Intrusion sensor module

3

 —

High intensity discharge headlamp module (HID)

4

 —

Restraints control module (RCM)

5

 —

Rear climate control panel (RCCP)

6

 —

Air suspension unit (ASU)

7

 —

Parking aid module

8

 —

Rear memory module (RMM)
