Jaguar XJ (X350). Service manual - part 1298







2 . Tighten to 4 Nm.









Audio Unit (86.50.03)

Removal



1 . Remove the instrument panel console. <<501-12>>





2

.



  CAUTION: Extreme care must be observed not to damage the high gloss finish on

the surface of the audio unit.





  CAUTION: Cleaning of the high gloss finish should only be carried out with a soft dry

cloth. Failure to follow this procedure will cause damage to the audio unit facia.





NOTE:





Left-hand shown, right-hand similar.

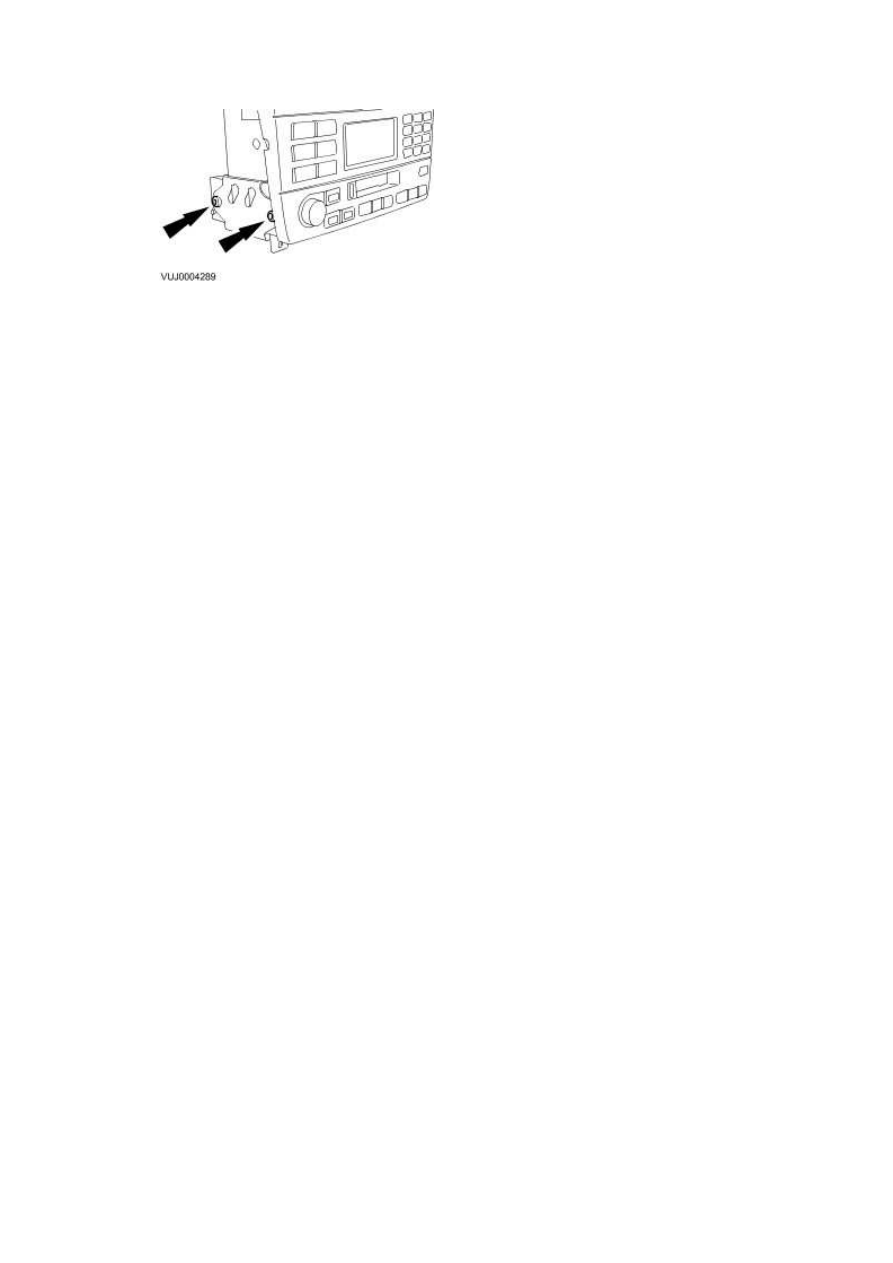

Remove the audio unit.







Installation



1 . To install, reverse the removal procedure.





Tighten to 2 Nm.





www.

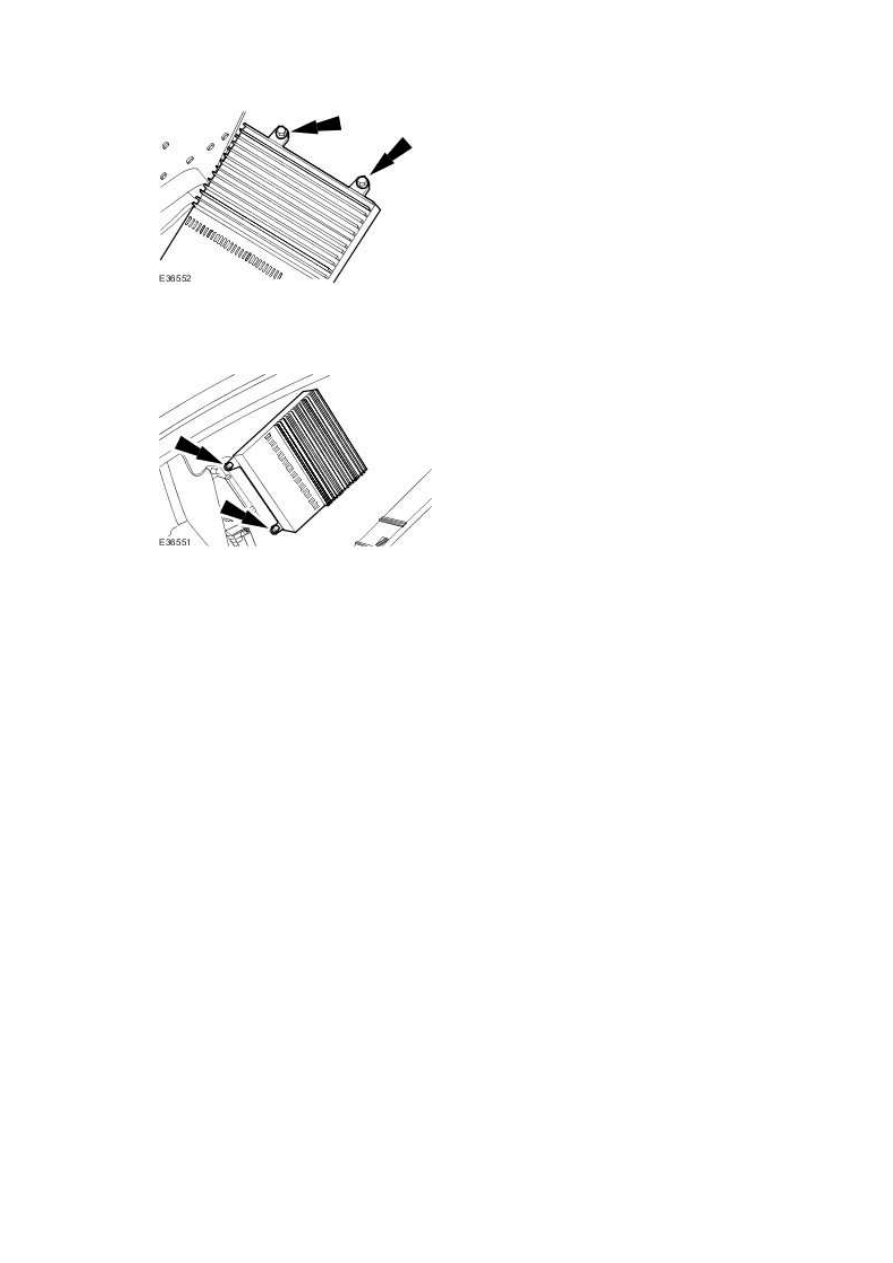

Compact Disc (CD) Changer (86.50.06)

Removal



1 . Disconnect the battery ground cable. <<414-01>>





2 . Remove the luggage compartment floor covering.



1) Remove the luggage compartment floor covering securing screws.





2) Remove the luggage compartment floor covering.











3 . Remove the luggage compartment side trim panel.





Remove the luggage compartment side trim retaining clip.











4 . Remove the boot storage tray.

www.
