Left-hand shown, right-hand similar.

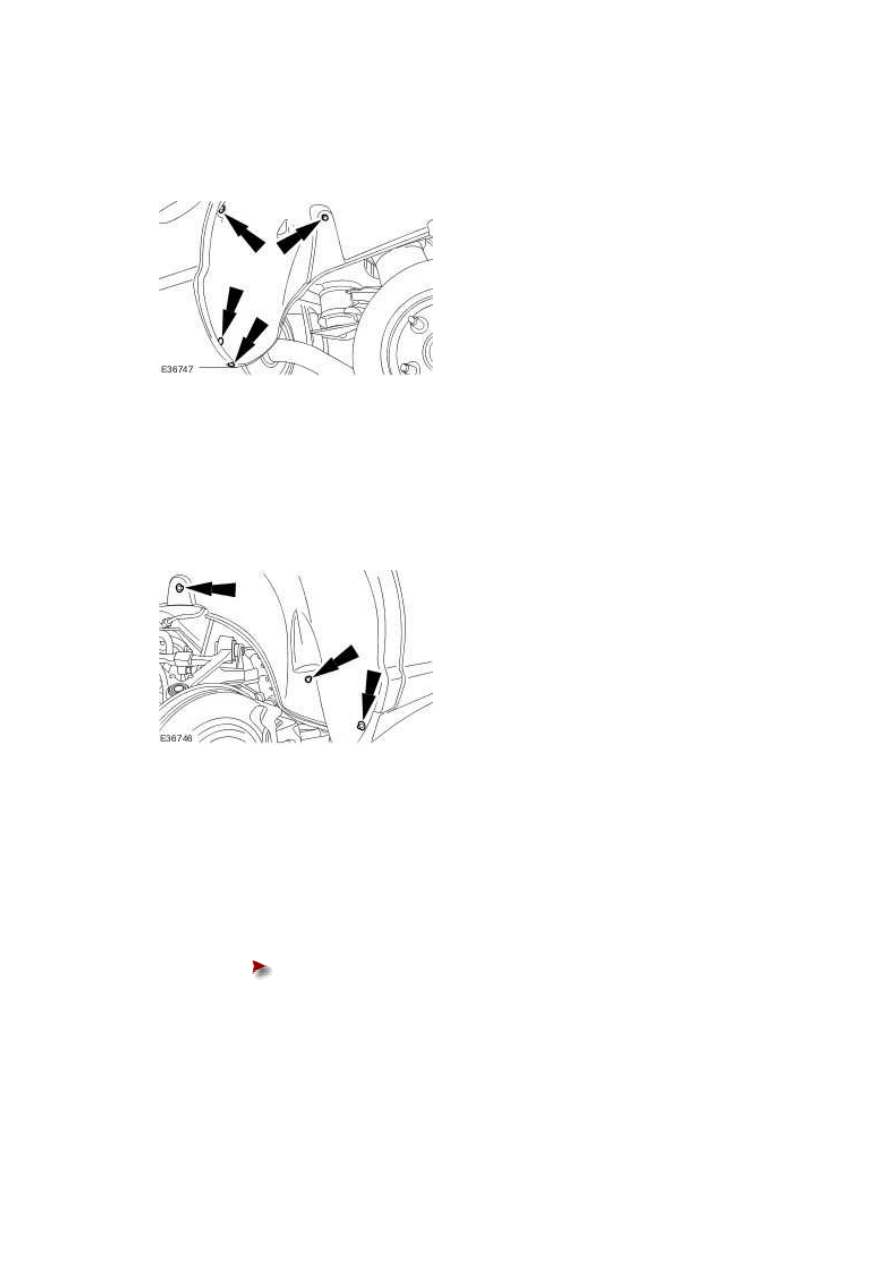

Attach the rear fender splash shield.







4 . NOTE:





Left-hand shown, right-hand similar.



Install the rear fender splash shield.







5 . NOTE:





Left-hand shown, right-hand similar.

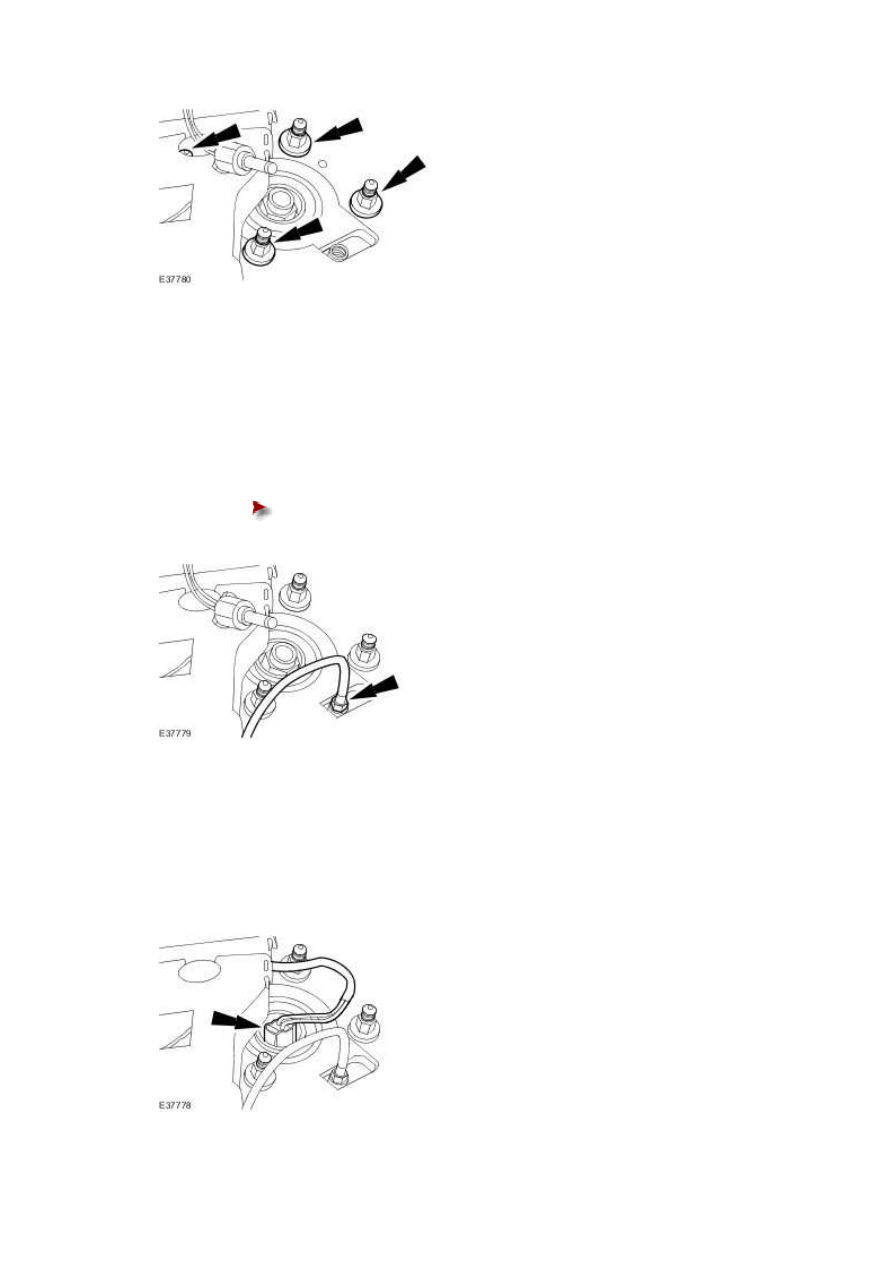

Install the rear air spring retaining nuts.





Tighten to 25 Nm.







3 . NOTE:







6 . NOTE:





Left-hand shown, right-hand similar.



Attach the air pipe.





Tighten to 5 Nm.











7 . NOTE:





Left-hand shown, right-hand similar.



Connect the air spring electrical connector.





www.



8 . NOTE:





Left-hand shown, right-hand similar.

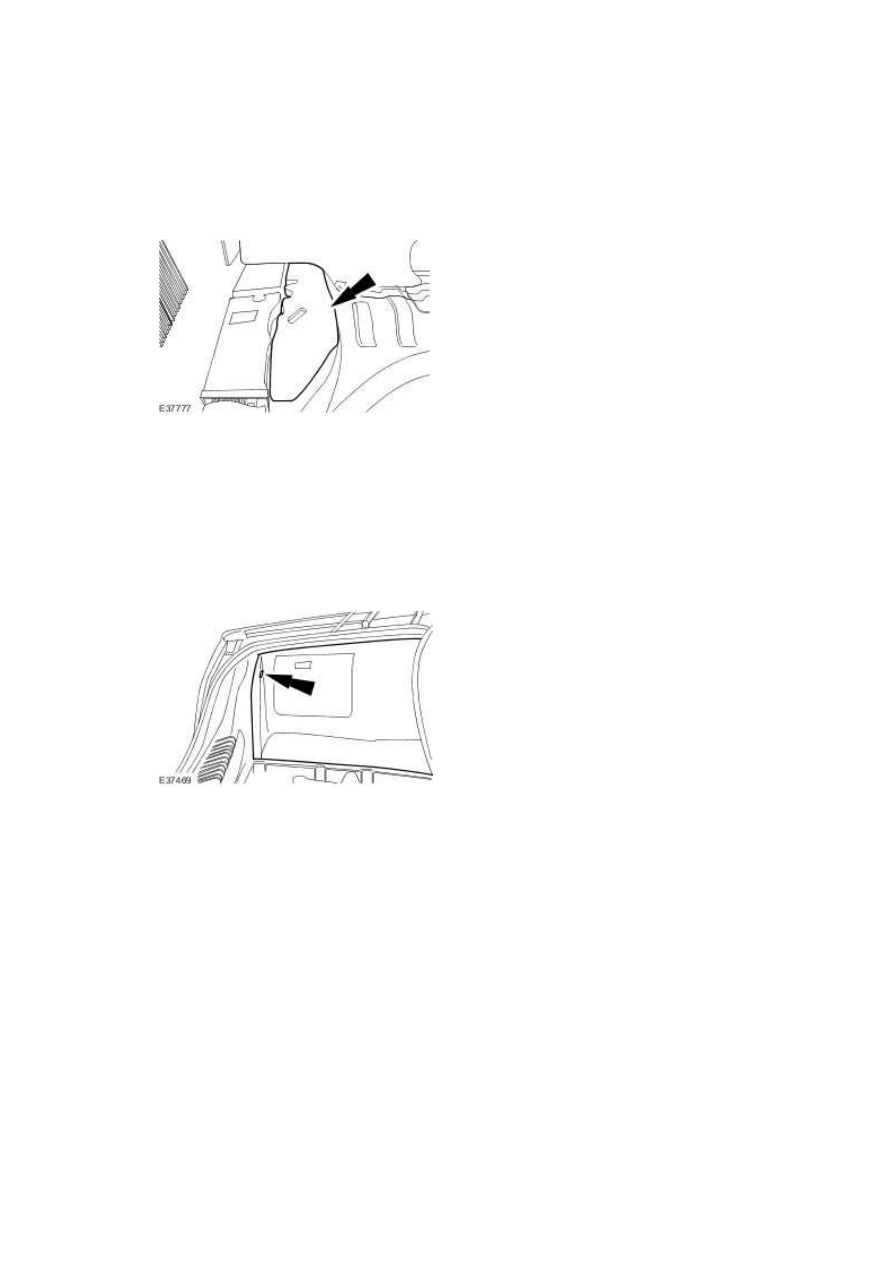

Install the air spring trim panel.







9 . NOTE:





Left-hand shown, right-hand similar.



Install the luggage compartment side trim panel.

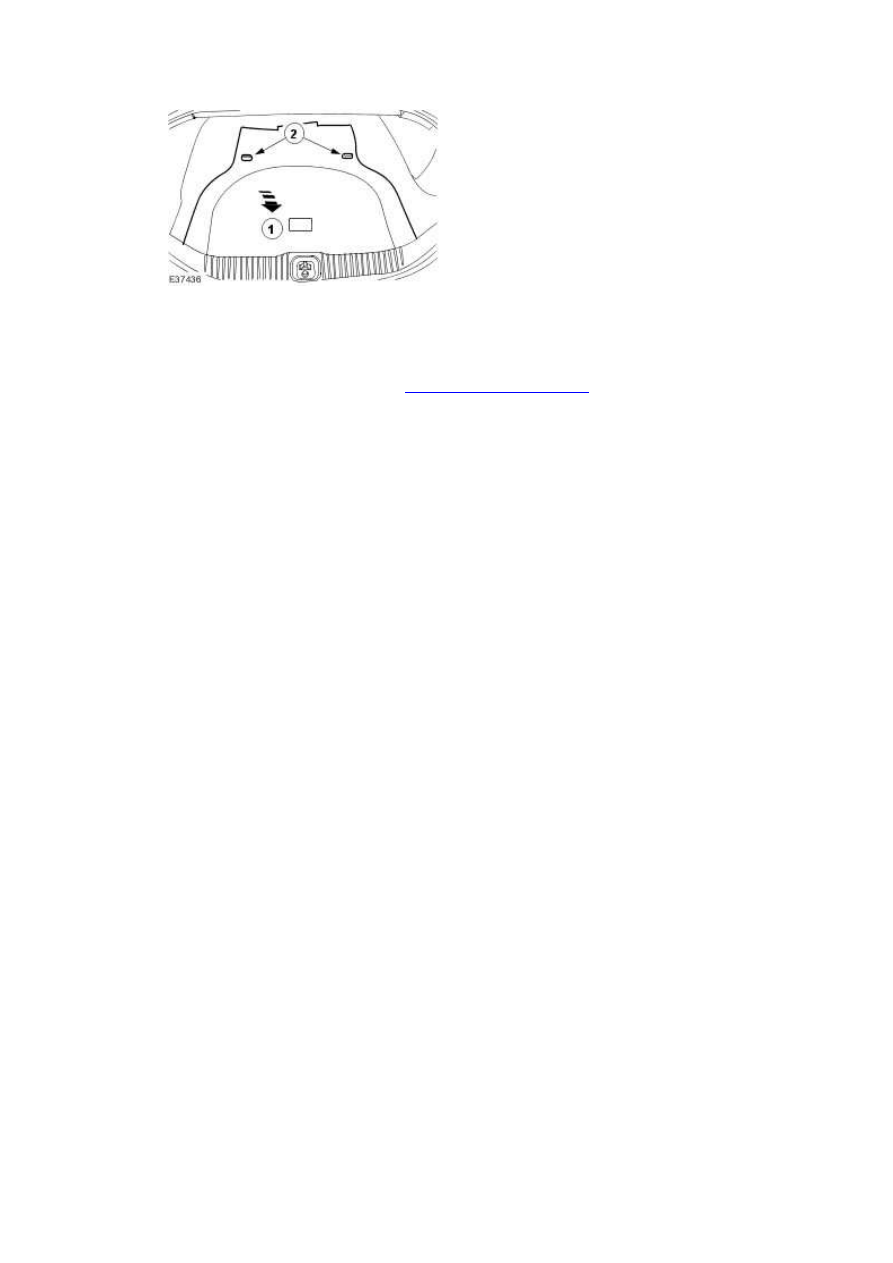

10 . Install the luggage compartment floor covering.



1) Install the luggage compartment floor covering.





2) Install the luggage compartment floor covering securing screws.











11 . Connect the battery ground cable.

For additional information, refer to

Battery Connect (86.15.15)







12

.



NOTE:





Make sure that the air suspension system is repressurized using the Jaguar approved

diagnostic system before lowering the vehicle to the ground.





Repressurize the air suspension system. For further information, refer to the Jaguar

approved diagnostic system.







13 . Install the rear wheel and tire assembly.

For additional information, refer to
