Jaguar XJ (X350). Service manual - part 1281

Diagnosis and testing





Battery

For additional information, <<414-00>>





Removal and installation





Battery (86.15.01)

Removal



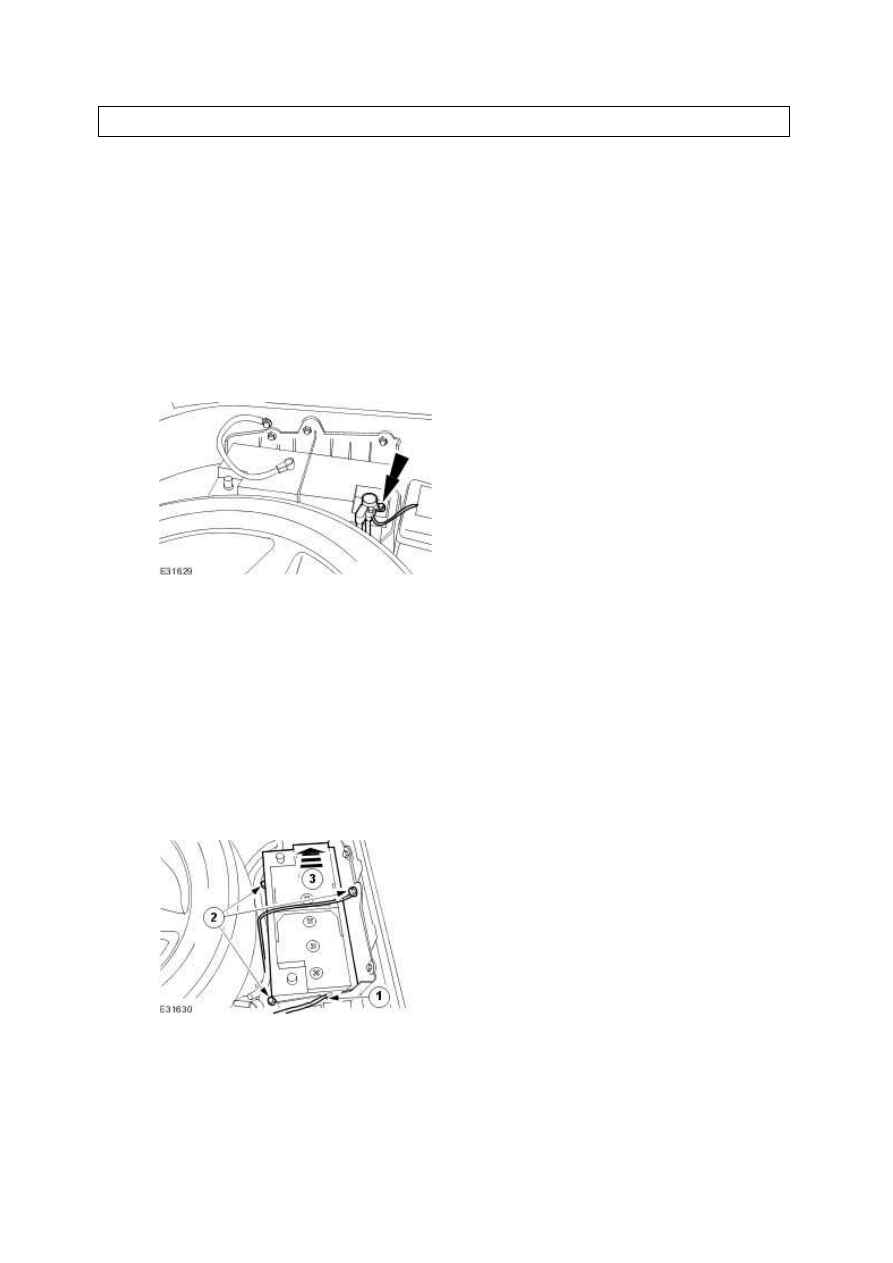

1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Disconnect the battery positive cable.







3 . Remove the battery.



1) Detach the battery vent tube.





2) Remove the battery retaining clamps.





3) Remove the battery.











www.

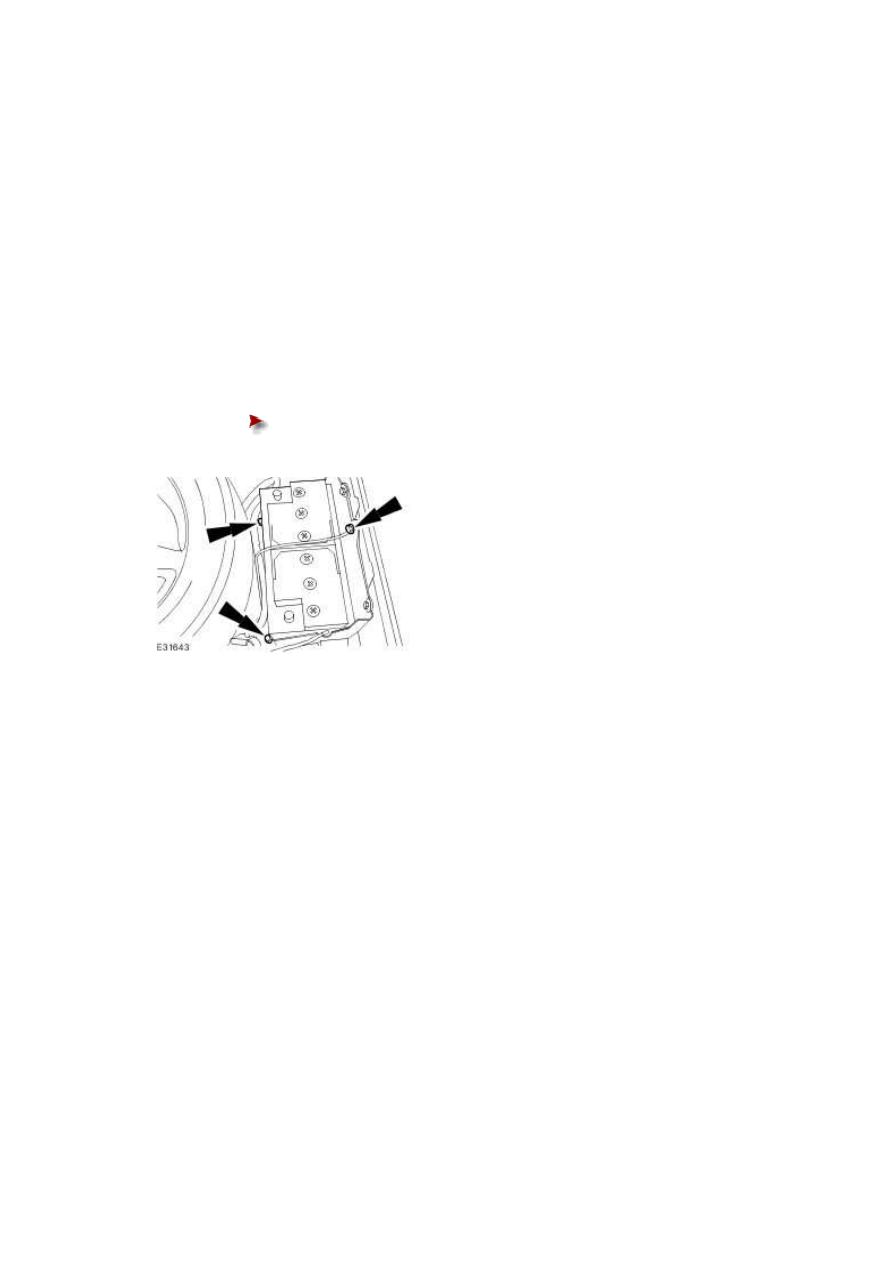

Installation



1

.



NOTE:





Make sure the battery vent tube is not kinked or trapped.



NOTE:





Make sure the battery vent tube passes through the guides and clips in the battery tray

and through the grommet in the floor pan.





To install, reverse the removal procedure.





Tighten to 13 Nm.













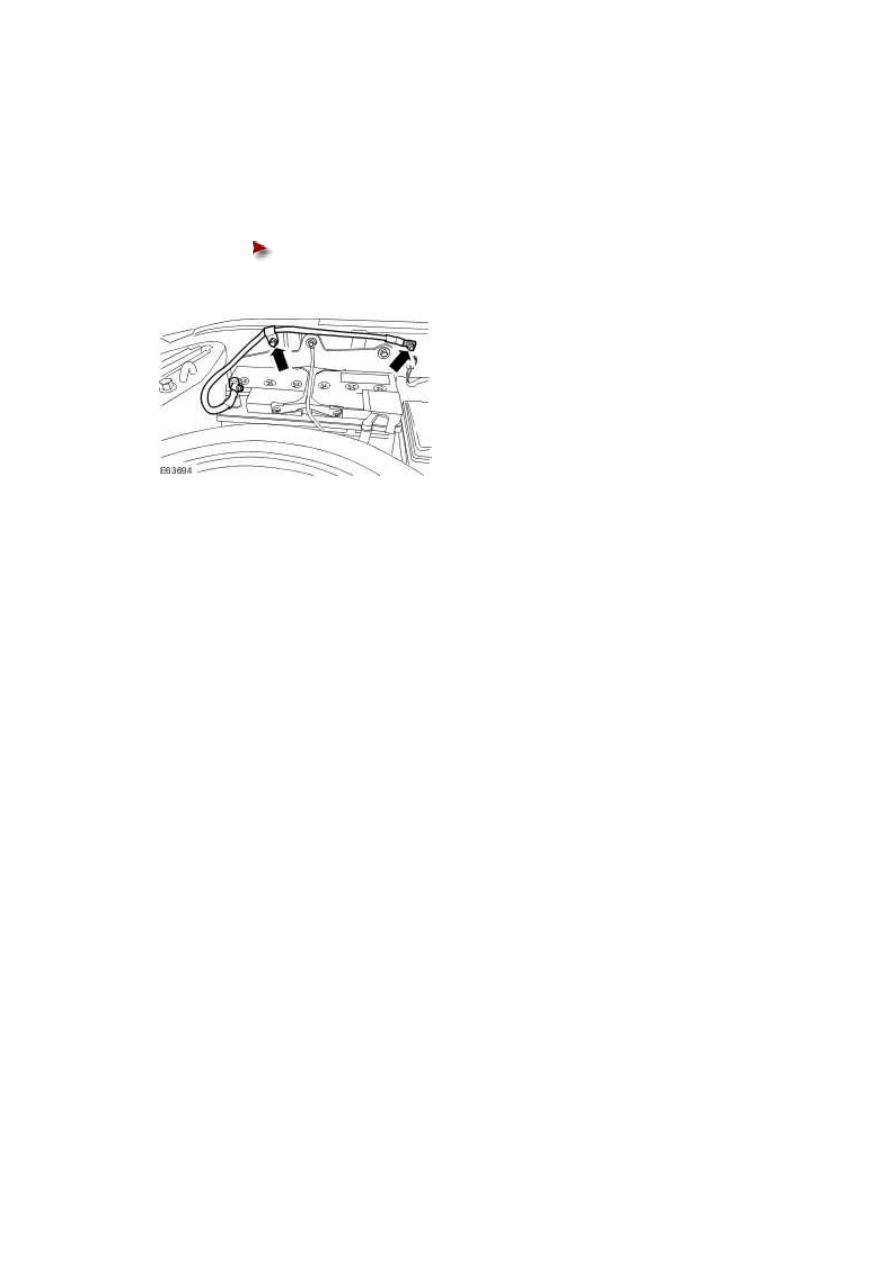

Battery Ground Cable (86.15.19)

Installation



1 . Install the battery ground cable.





Tighten to 9 Nm.











2 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)
