-> Yes

REPAIR the short circuit. For additional information, refer to the wiring diagrams. TEST the system for

normal operation.



-> No

INSTALL a new evaporator sensor. TEST the system for normal operation.





Removal and installation





Auxiliary Climate Control Assembly

Removal



1

.

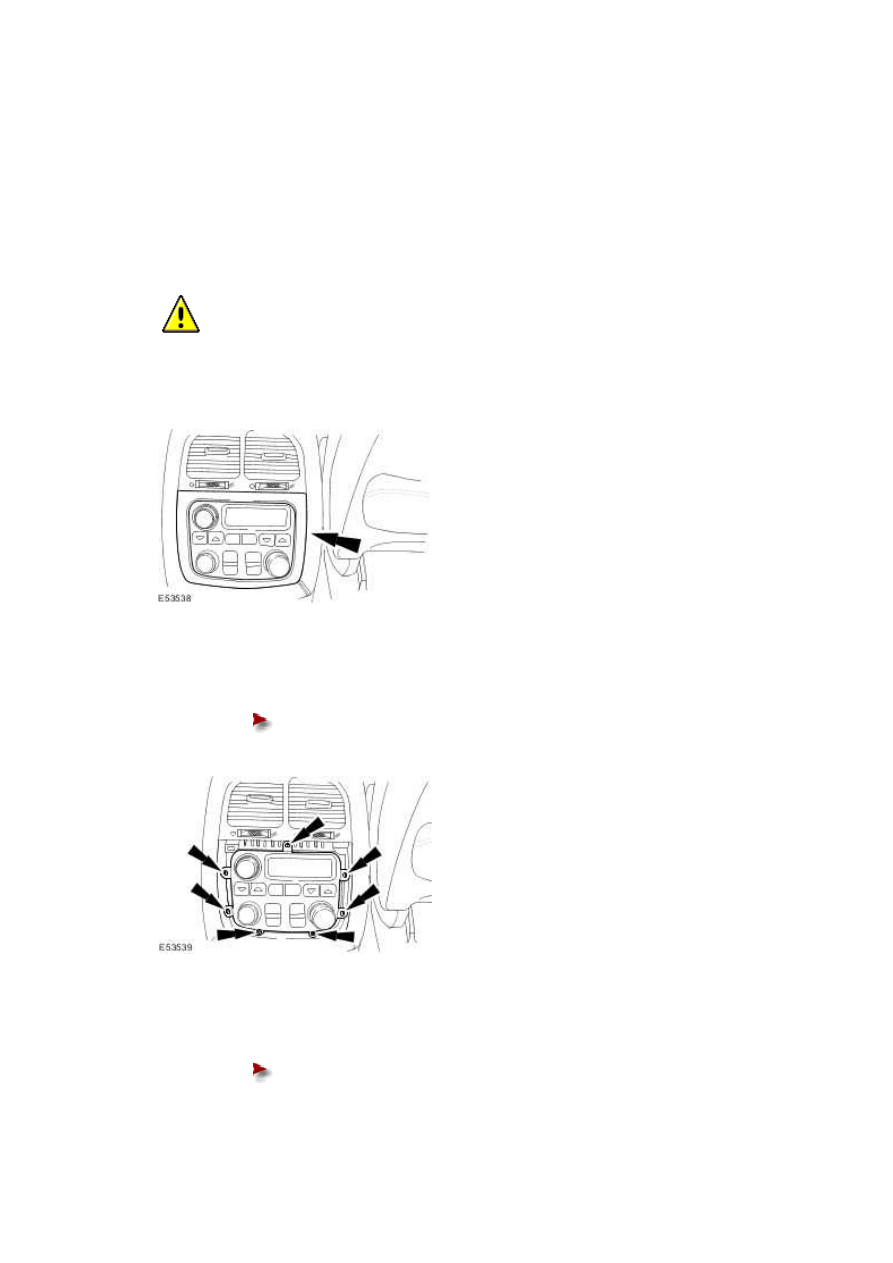

  CAUTION: Make sure damage does not occur to the auxiliary climate control

assembly finish panel.





Remove the auxiliary climate control assembly finish panel.







2 . Detach the auxiliary climate control assembly.





Remove the auxiliary climate control assembly retaining screws.











3 . Remove the auxiliary climate control assembly.

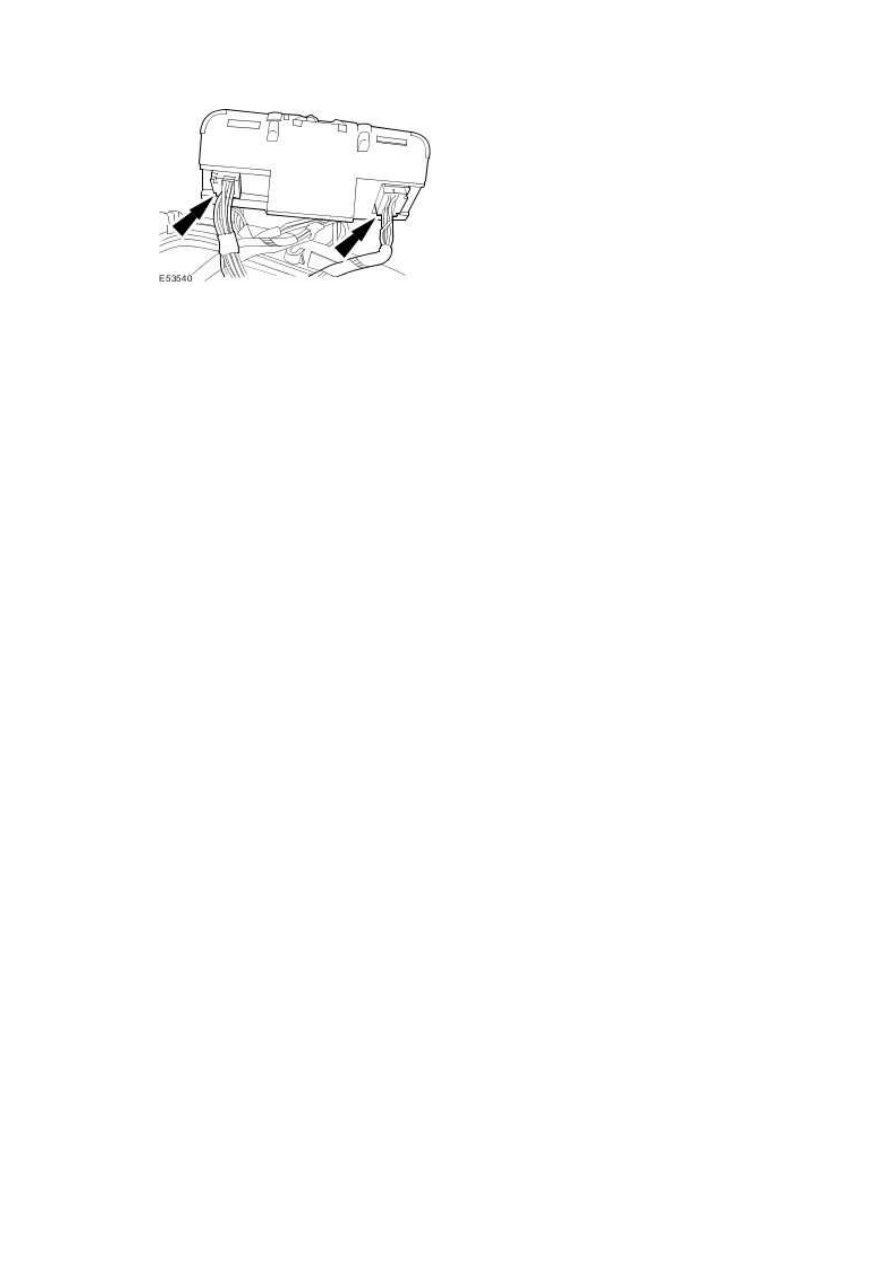

Disconnect the auxiliary climate control assembly electrical connectors.





www.







Installation



1 . To install, reverse the removal procedure.







Auxiliary Evaporator Outlet and Inlet Line

Removal



1

.



Carry out the air conditioning (A/C) system recovery procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







2 . Raise and support the vehicle.

For additional information, refer to Lifting





3 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)

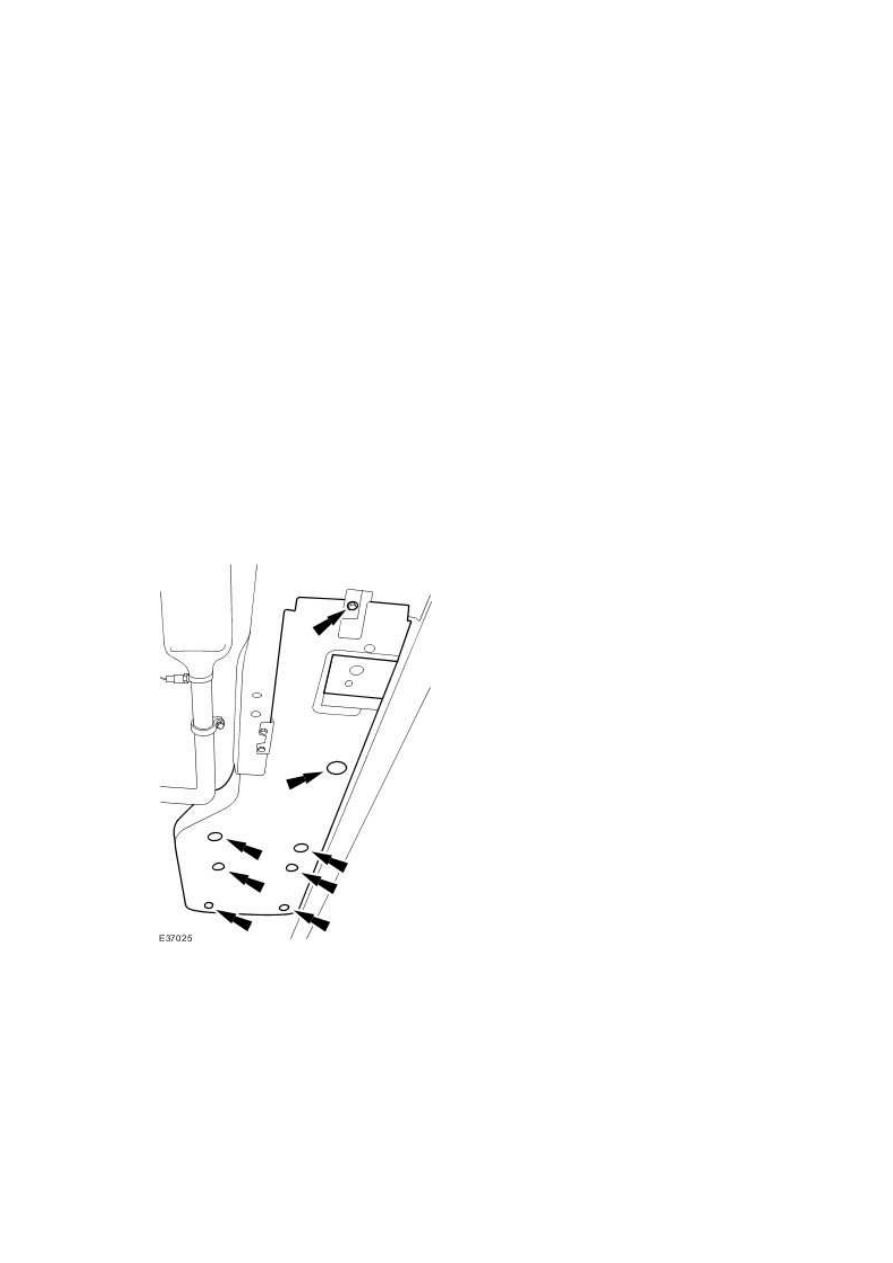

4 . Remove the left-hand splash shield.







5 . NOTE:





Remove and discard the auxiliary evaporator outlet and inlet line O-ring seals.
