Jaguar XJ (X350). Service manual - part 1225





Tighten to 9 Nm.











16 . Carry out the air conditioning (A/C) system evacuation and charging procedure. <<412-00>>





17 . Carry out the A/C system flourescent dye leak detection procedure. <<412-00>>





18 . Refit the radiator grille opening panel. <<501-02>>







Condenser Core - 2.7L V6 - TdV6
(82.15.07)

Removal



1

.



Carry out the air conditioning (A/C) system recovery procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







2 . NOTE:





Petrol engine variant shown, diesel engine variant similar.

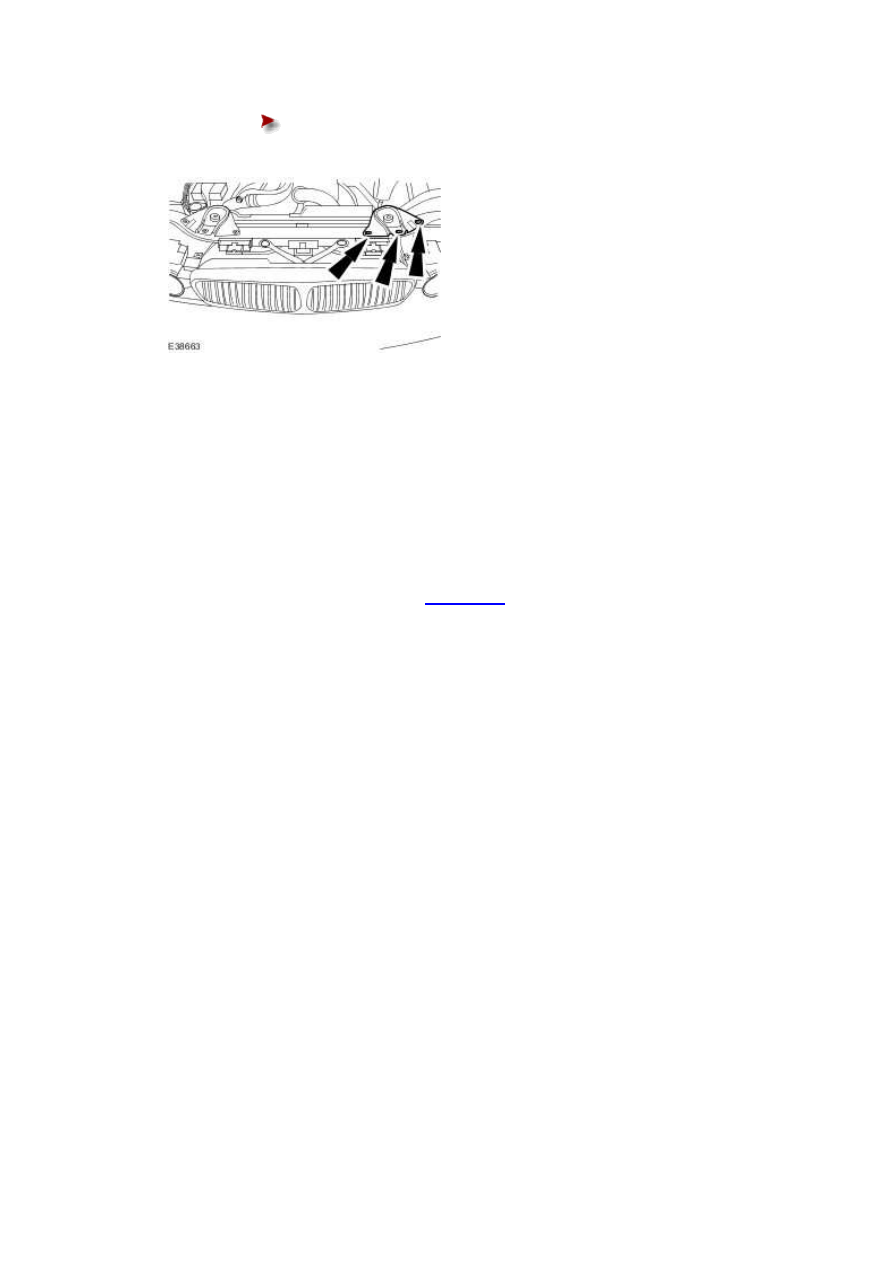

Remove the radiator grille opening panel.







3 . NOTE:





Cap the exposed ports.

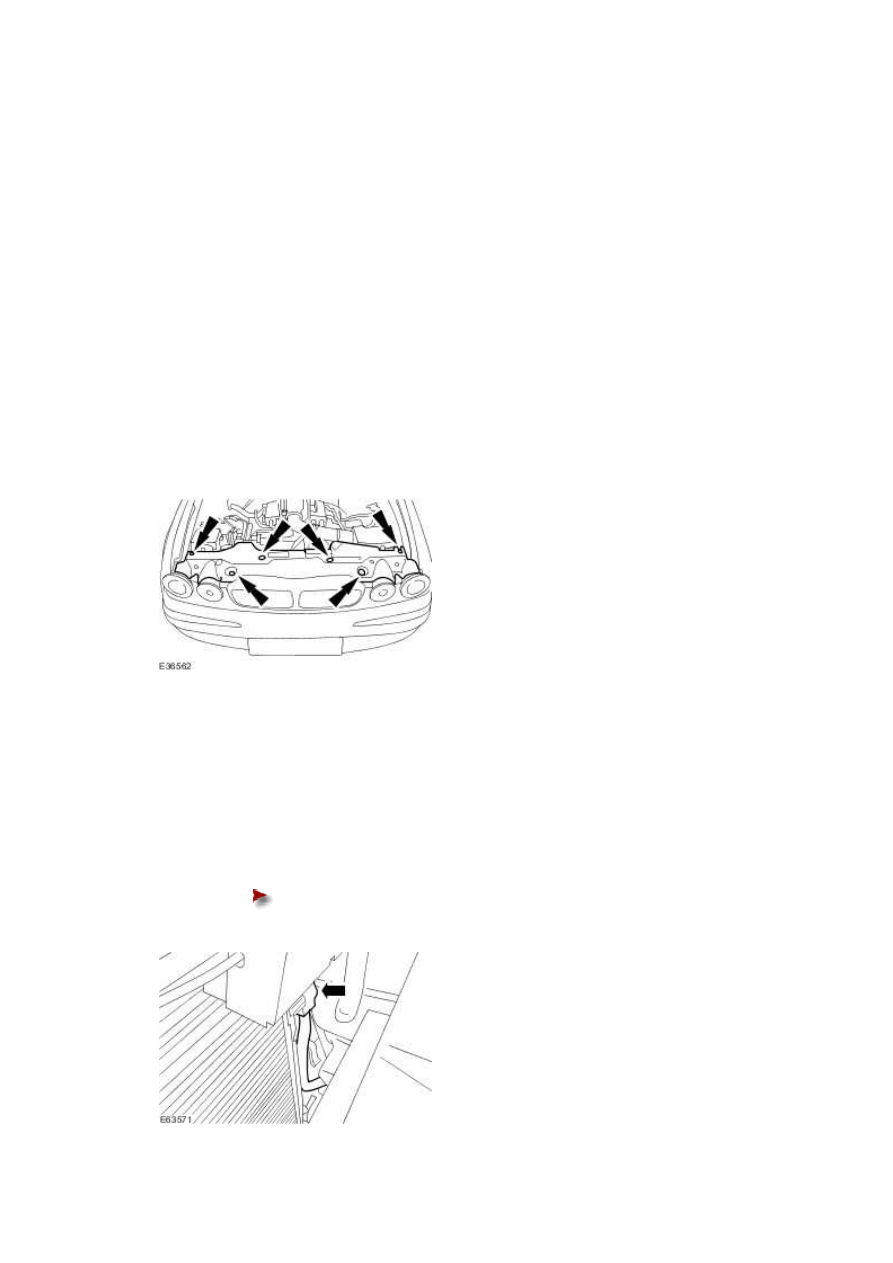

Disconnect the condenser core supply line.





Remove and discard the O-ring seal.







www.

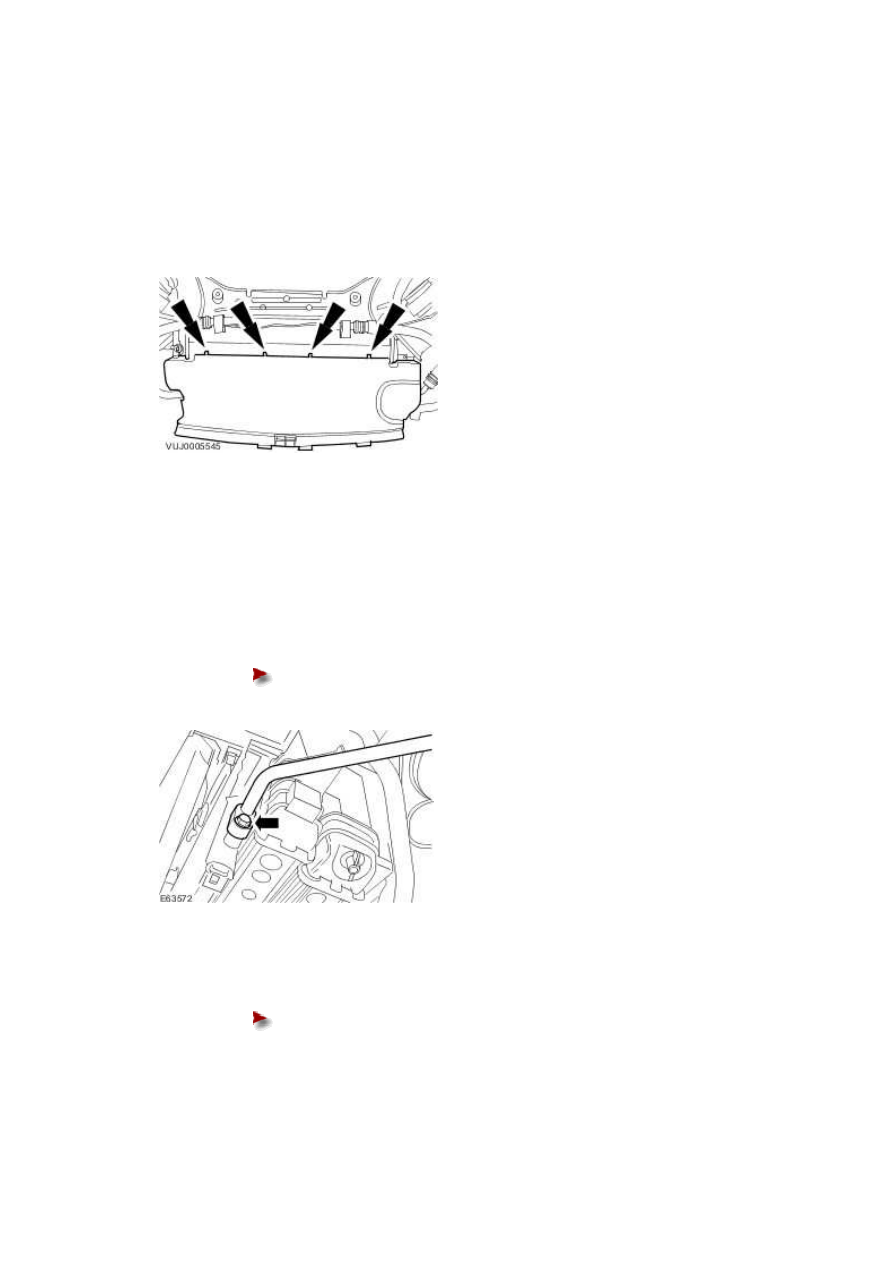

4 . Remove the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)





5 . Remove the radiator lower cowl.







6 . NOTE:





Cap the exposed ports.



Disconnect the condenser core return line.





Remove and discard the O-ring seal.

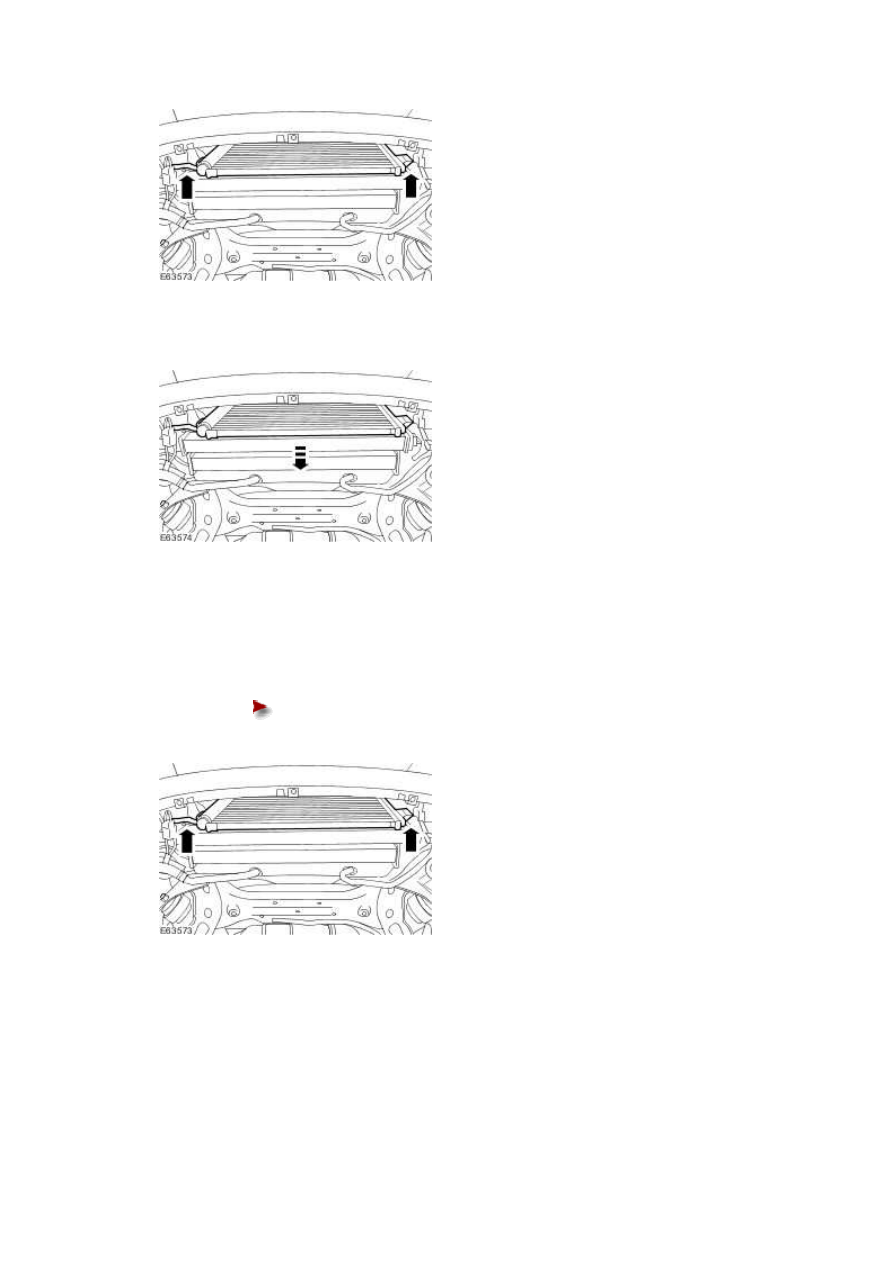

7 . Detach the condenser core.





Remove the retaining bolts.











8 . Remove the condenser core.







Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











2 . NOTE:





Install a new O-ring seal.

www.
