8 . Lower the vehicle.





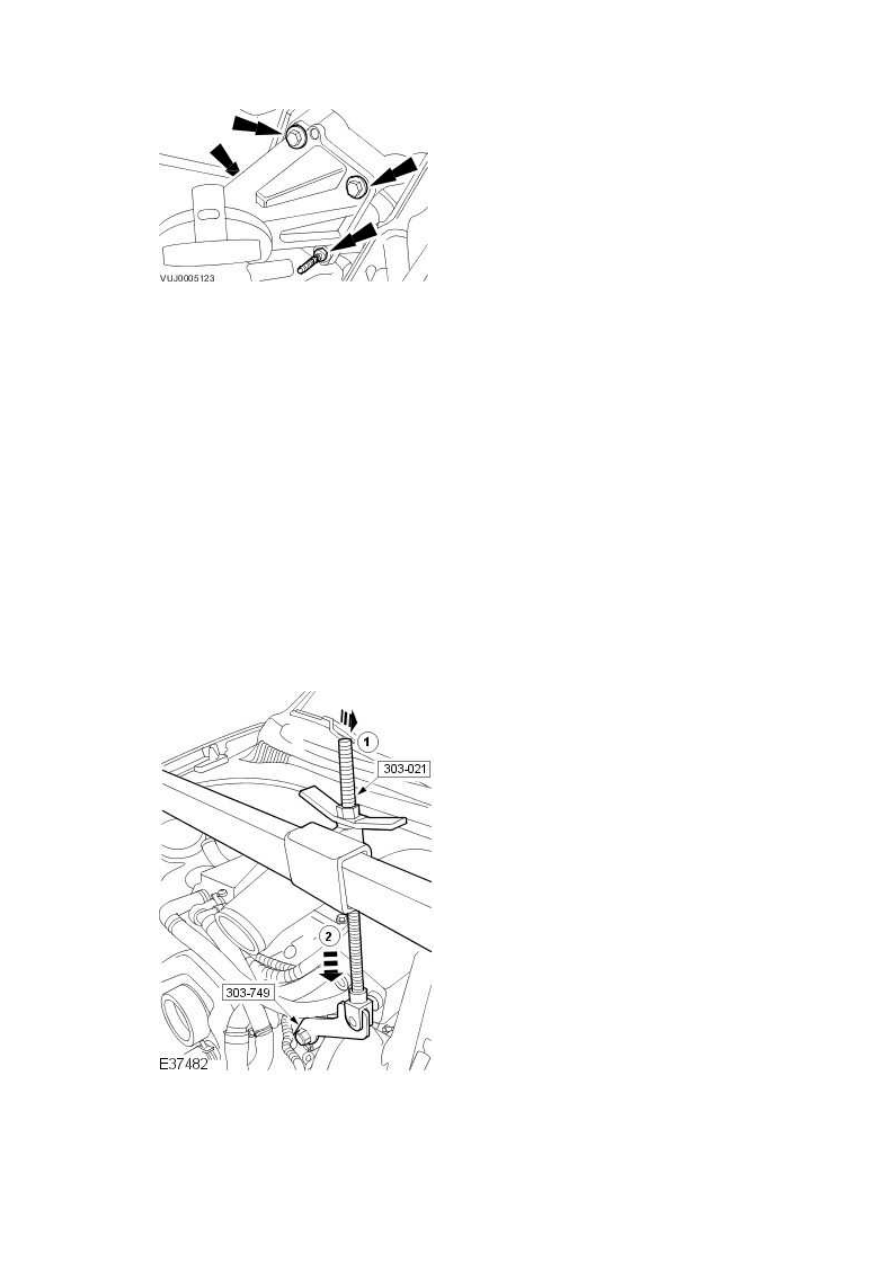

9 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.



Using the special tool, lower the engine.



1) Adjust the engine support beam.





2) Lower the engine.











10 . Raise the vehicle.





11 . Install the left-hand engine mounting lower retaining nut.





Tighten to 63 Nm.









Left-hand drive vehicles



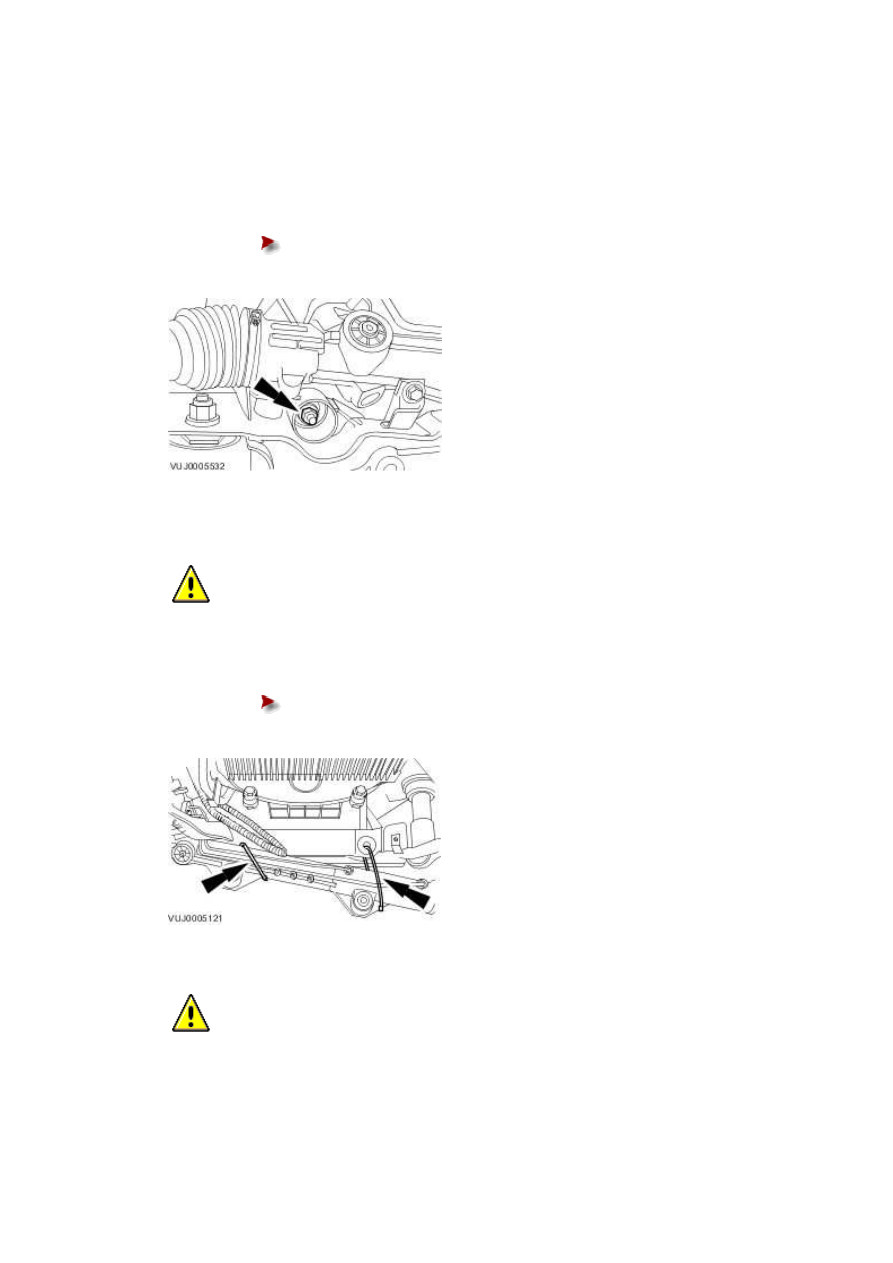

12 .

  CAUTION: The steering gear must be supported at all times.



Detach the steering gear.





Remove and discard the tie straps.











13 .

  CAUTION: The steering gear must be supported at all times.



Attach the steering gear.

www.





Tighten to 100 Nm.











14 . Install the steering gear shaft pinch bolt.





Tighten to 35 Nm.









All vehicles



15 . Install the left-hand front wheel and tire assembly.

For additional information, refer to Wheel and Tire (74.20.05)





16 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





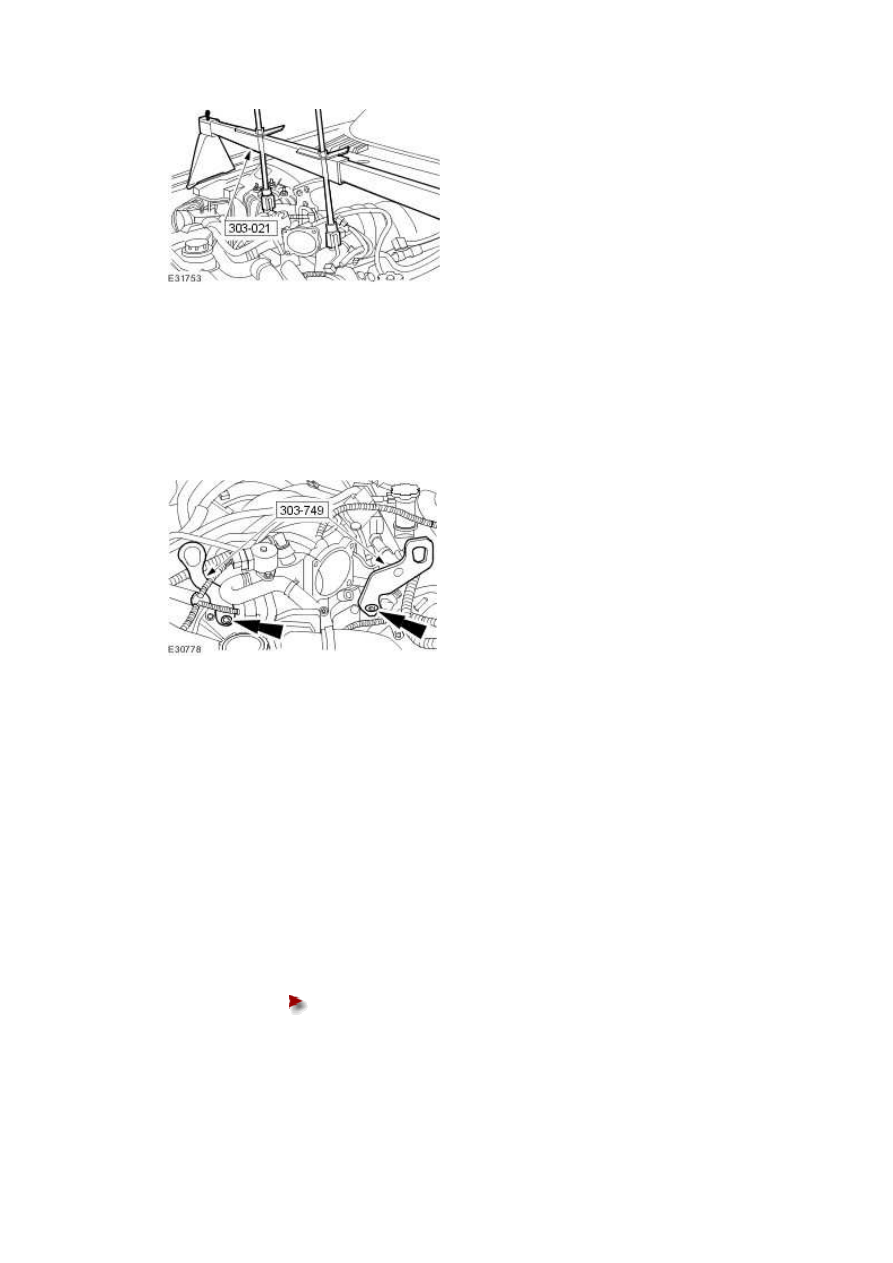

17 . NOTE:





Vehicles without supercharger shown, vehicles with supercharger similar.



Remove the special tool.







18 . NOTE:





Vehicles without supercharger shown, vehicles with supercharger similar.



Remove the special tools.





Vehicles without supercharger



19

.



Install the throttle body.

For additional information, refer to Throttle Body - 4.2L NA V8 - AJV8/3.5L NA V8 - AJV8, VIN

Range: G45704->G99999 (19.70.04)





All vehicles



20

.



Attach the accessory drive belt.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Attach the accessory drive belt.
