Jaguar XJ (X350). Service manual - part 1205

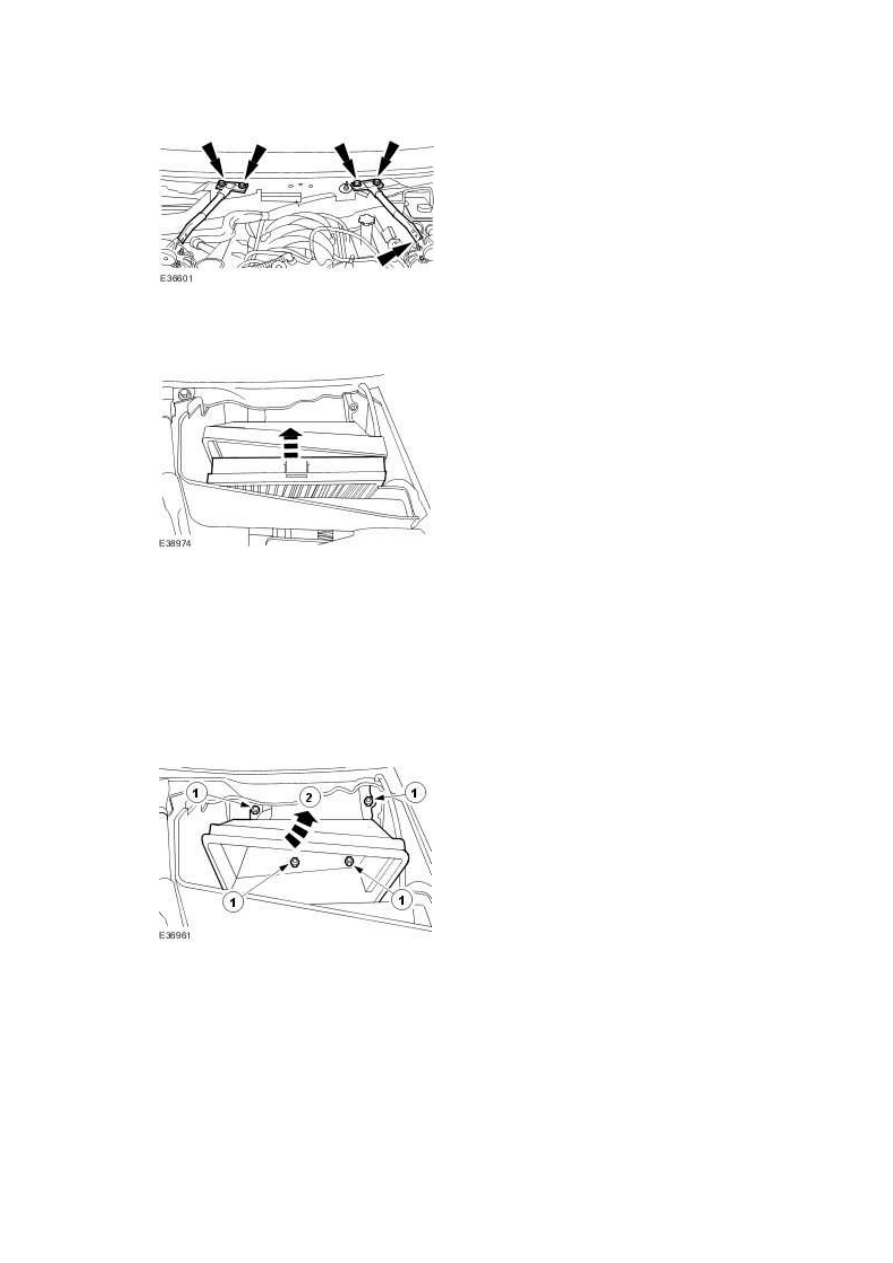

7 . Remove the cabin filter cover and cabin filter.







8 . Remove the cabin filter housing.



1) Remove the cabin filter housing retaining nuts.





2) Remove the cabin filter housing.











9 . Remove the engine compartment panel.



1) Remove the engine compartment panel retaining bolt.





2) Remove the engine compartment panel.









Right-hand drive vehicles

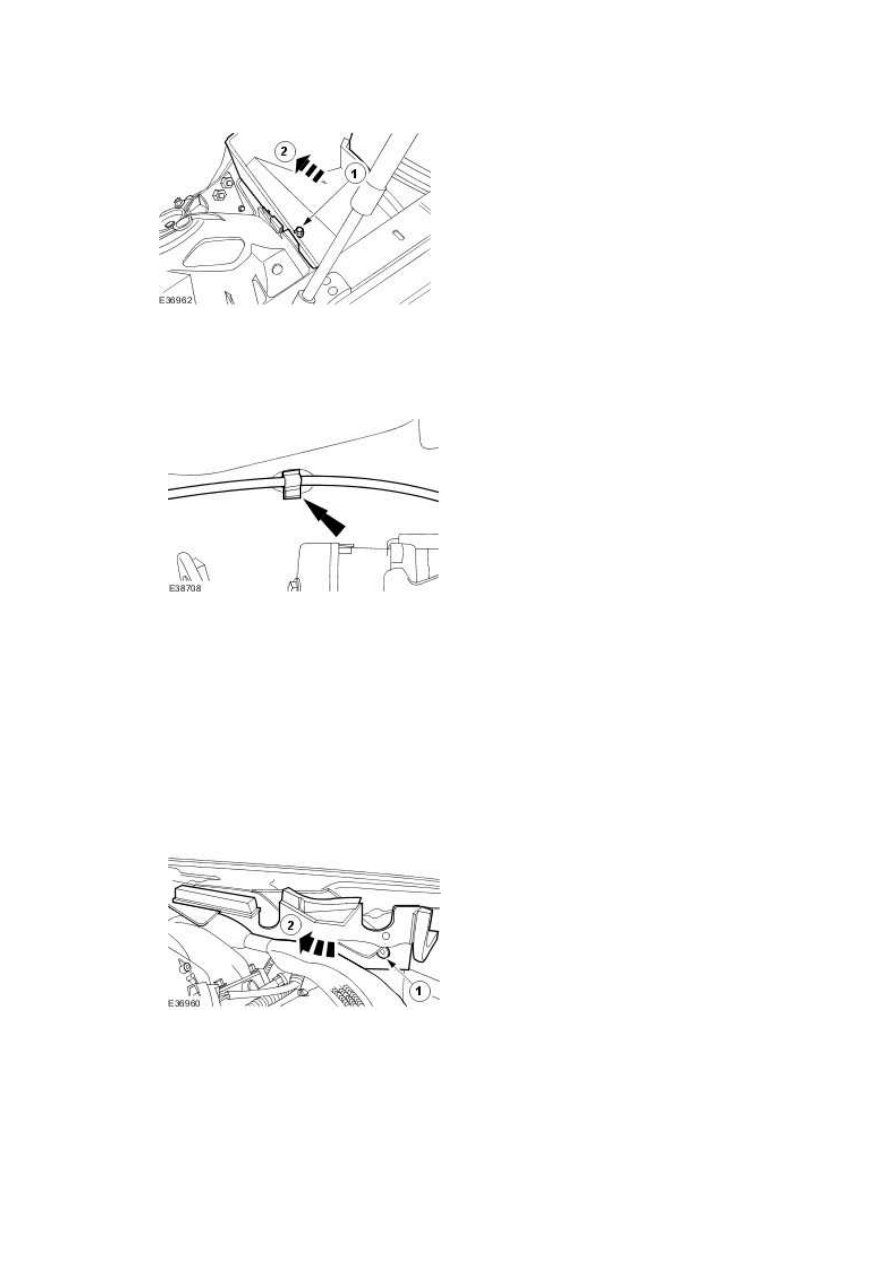

10 . Disconnect the bonnet cable.





All vehicles



11 . Remove the engine compartment panel.



1) Remove the engine compartment panel retaining clip.





2) Remove the engine compartment panel.









www.

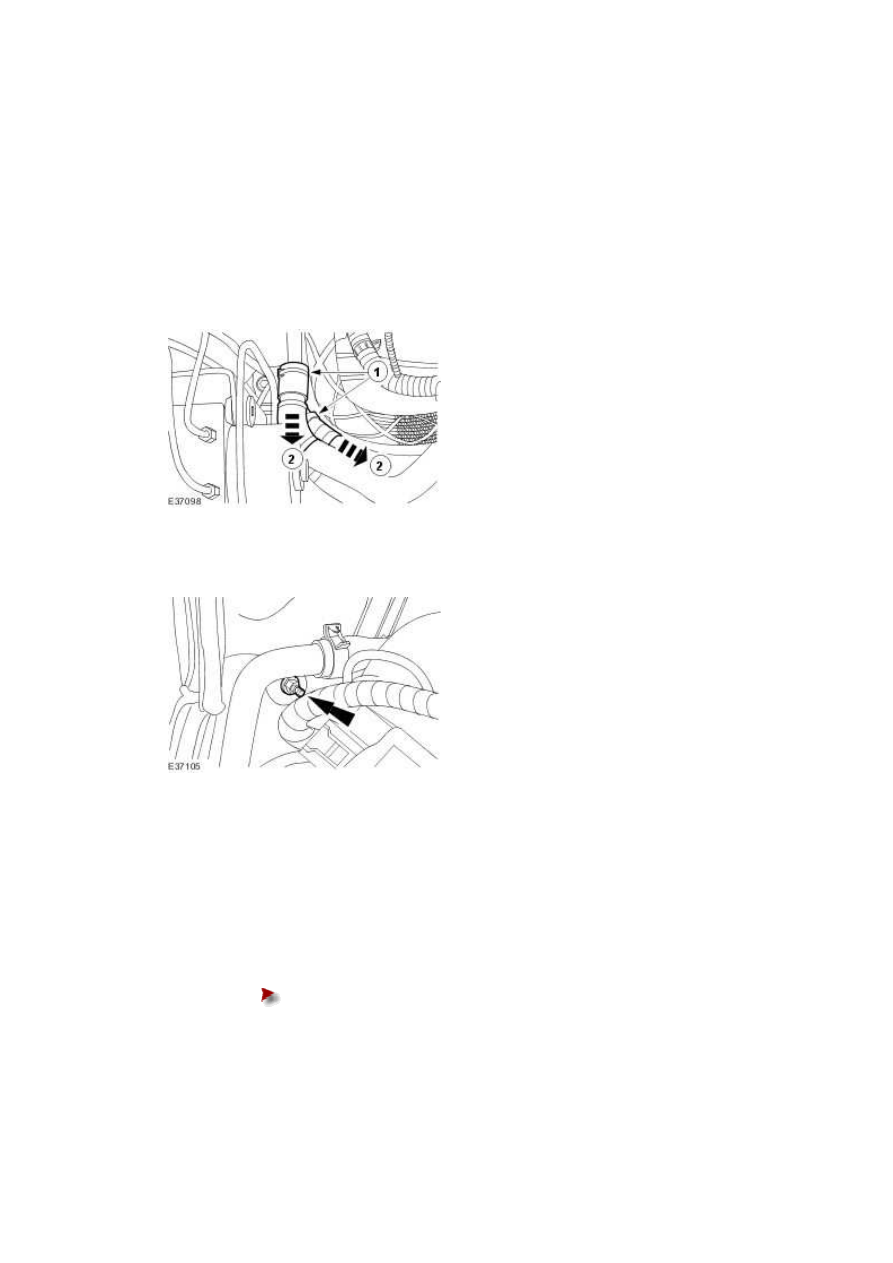

Cap the heater hoses to prevent coolant loss.



Detach the heater hoses.



1) Remove the heater hose retaining clips.





2) Detach the heater hoses.











13 . Remove the heater hose retaining nut.







14 . NOTE:





Cap the heater hoses to prevent coolant loss.



Remove the heater hoses.





Reposition the heater hose retaining clips.







12 . NOTE:







Installation

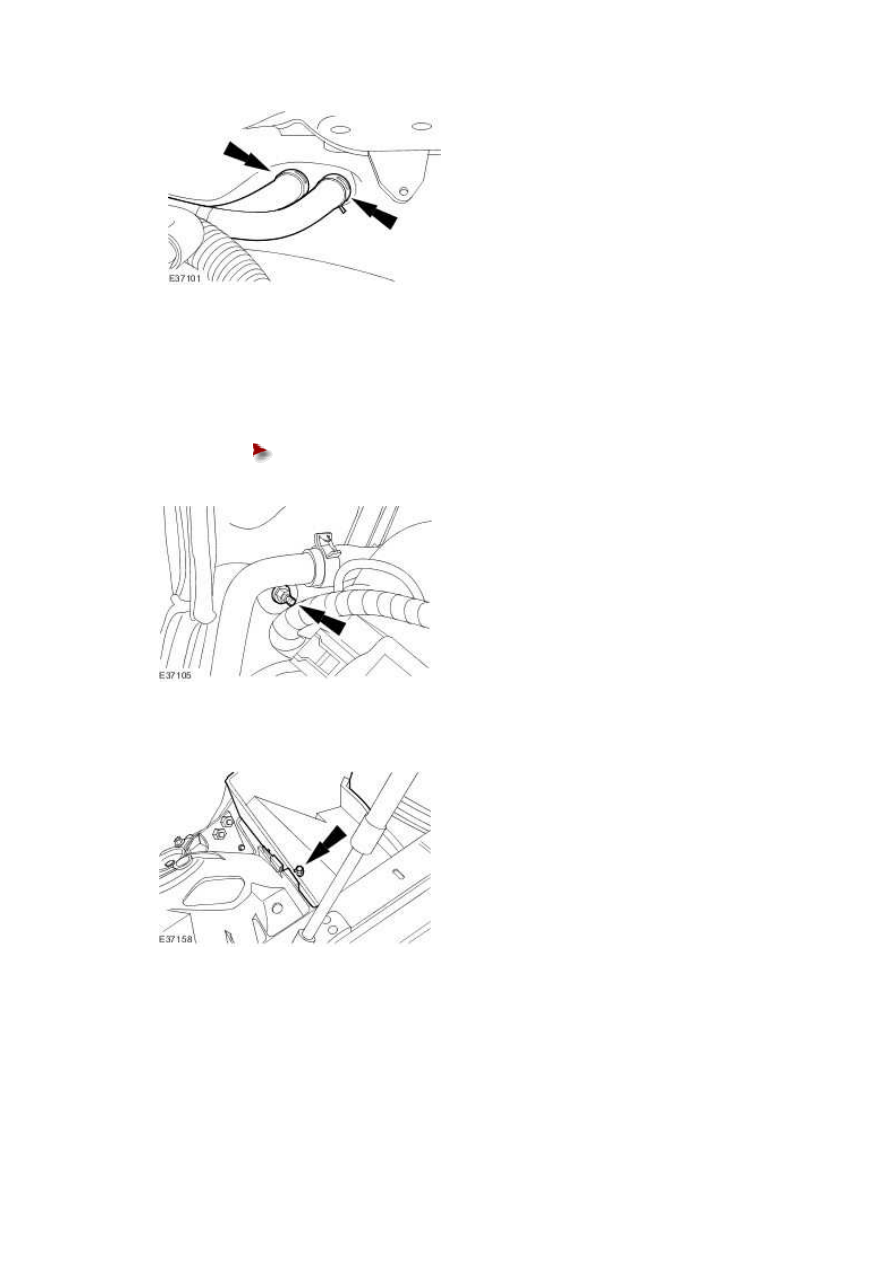

1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











2 . Tighten to 7 Nm.







3 . Tighten to 6 Nm.
