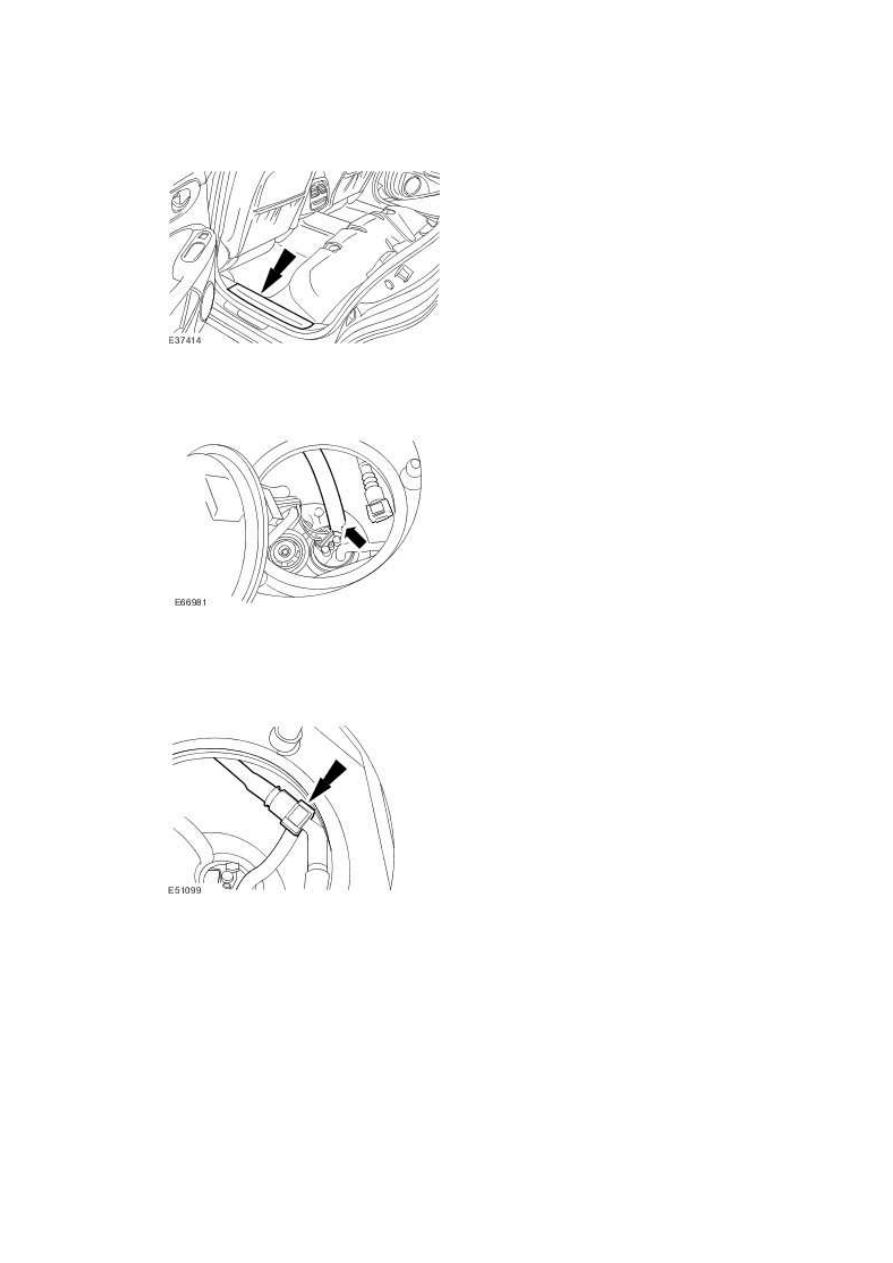

10 . Install the scuff plate trim panel.







11 . Connect the fuel transfer line.







12 . Connect the fuel transfer pipe quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect .

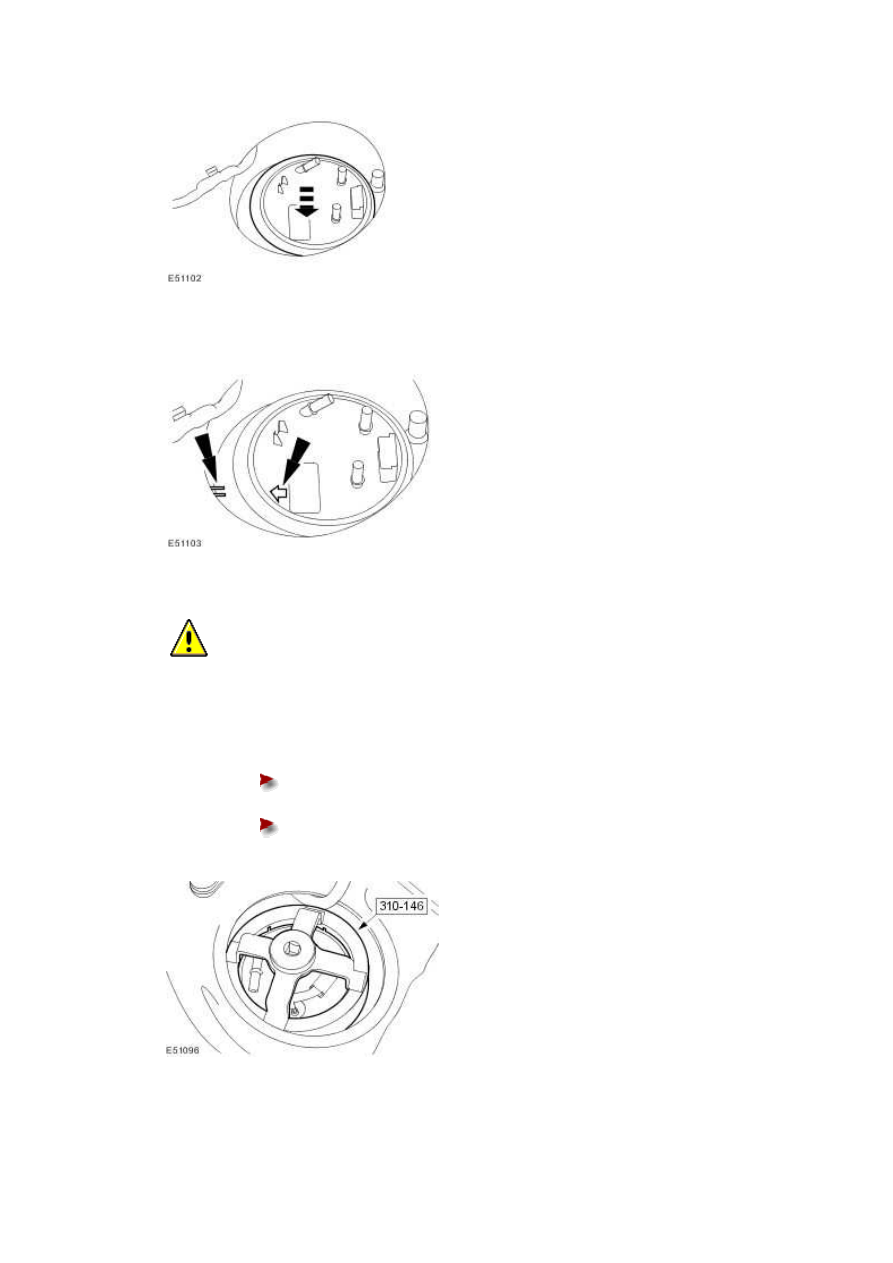

13 . Reposition and align the upper part of the fuel pump module.







14 . Align the arrow on the fuel pump module with the alignment marks on the fuel tank.







15

.



  CAUTION: Make sure no damage occurs to the fuel pump module when installing

the locking ring.





Using the special tool, install the fuel pump module locking ring.





Install a new O-ring seal.







Tighten to 60 Nm.









www.

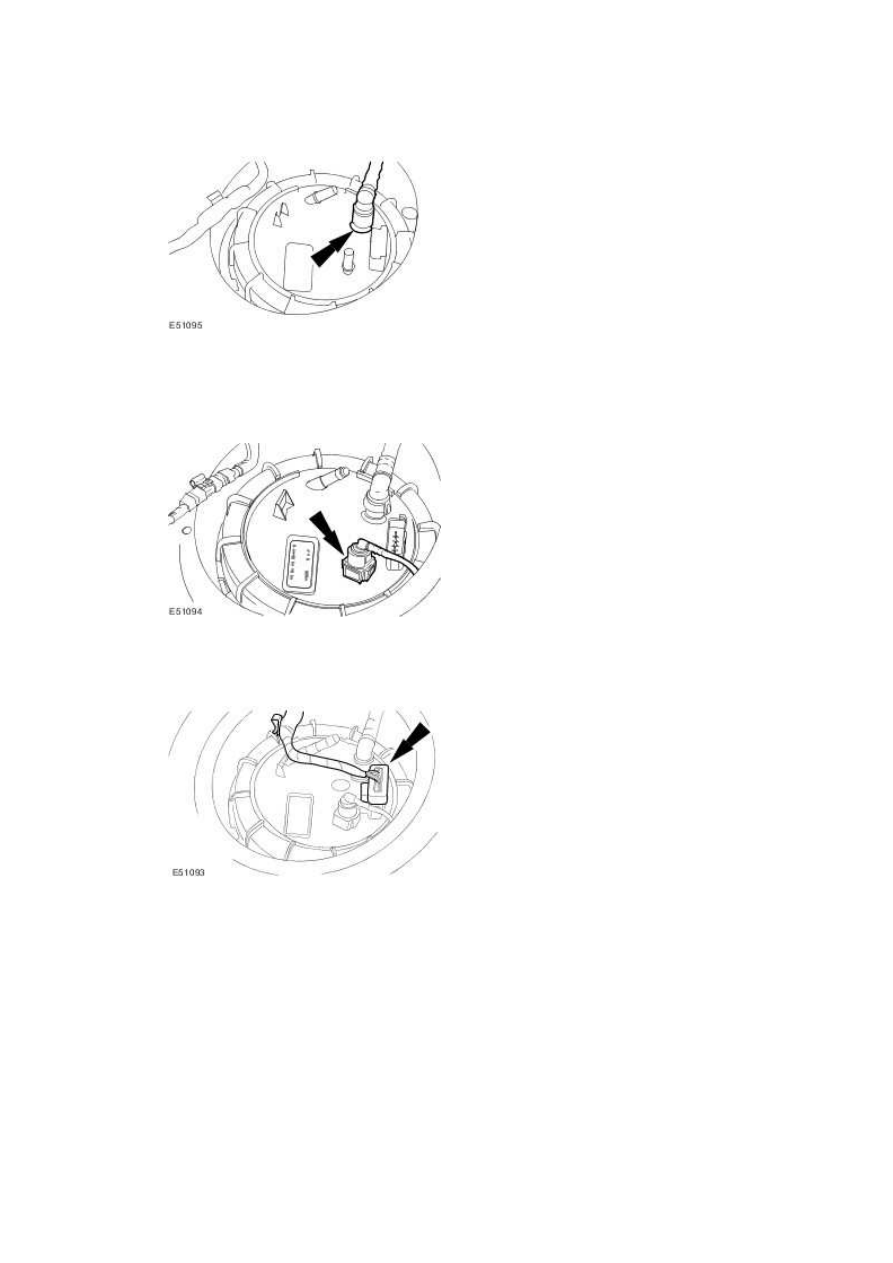

16 . Connect the fuel pump module quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect







17 . Connect the fuel fired booster heater fuel supply line quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect

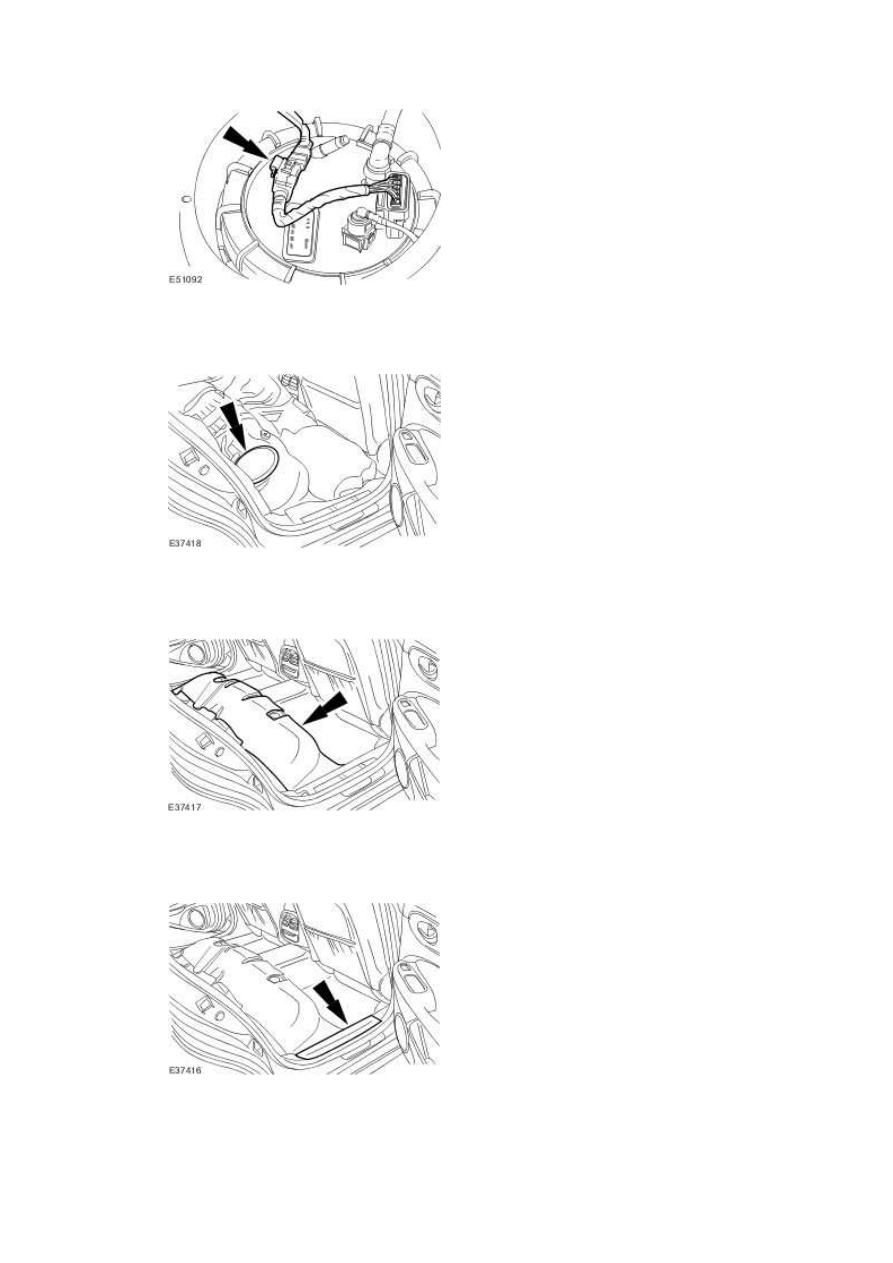

18 . Connect the fuel pump module electrical connector.







19 . Attach the fuel pump module electrical connector to the retaining bracket.







20 . Install the floor aperture cover.







21 . Attach the floor covering.







22 . Install the scuff plate trim panel.
