22 . NOTE:





Non federal market vehicles only.



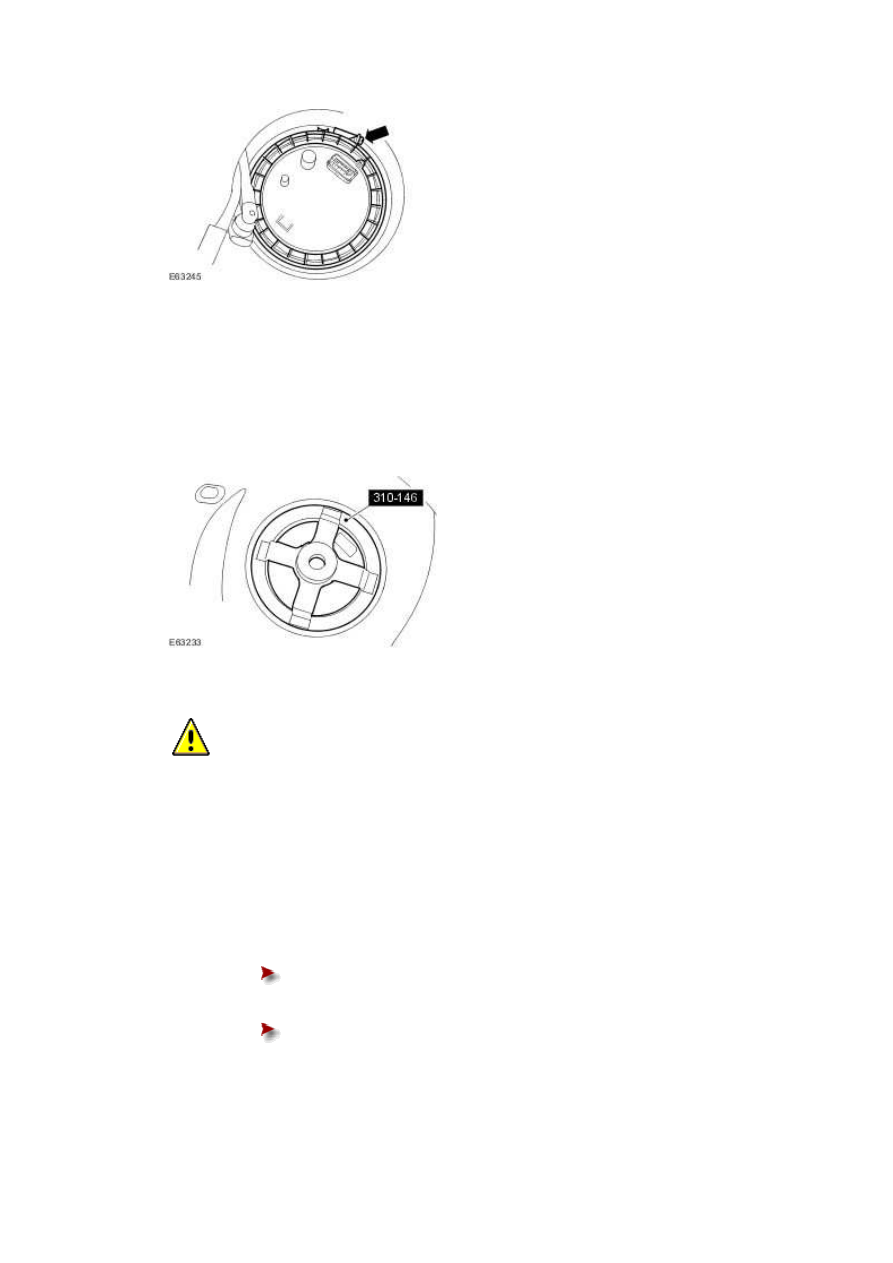

Using the special tool, remove the fuel transfer unit locking ring.







23

.



  CAUTION: Make sure no damage occurs to the fuel level float.





NOTE:





All vehicles.



Remove the fuel transfer unit.





Press down and rotate the base of the fuel transfer unit counter-

clockwise.







Remove and discard the O-ring seal.











Installation

NOTE:





Federal market vehicles, refer to steps 3 and 13.



NOTE:





Non federal market vehicles, refer to steps 2 and 12.





1 .

  CAUTION: Make sure no damage occurs to the fuel level float.





NOTE:





All vehicles.



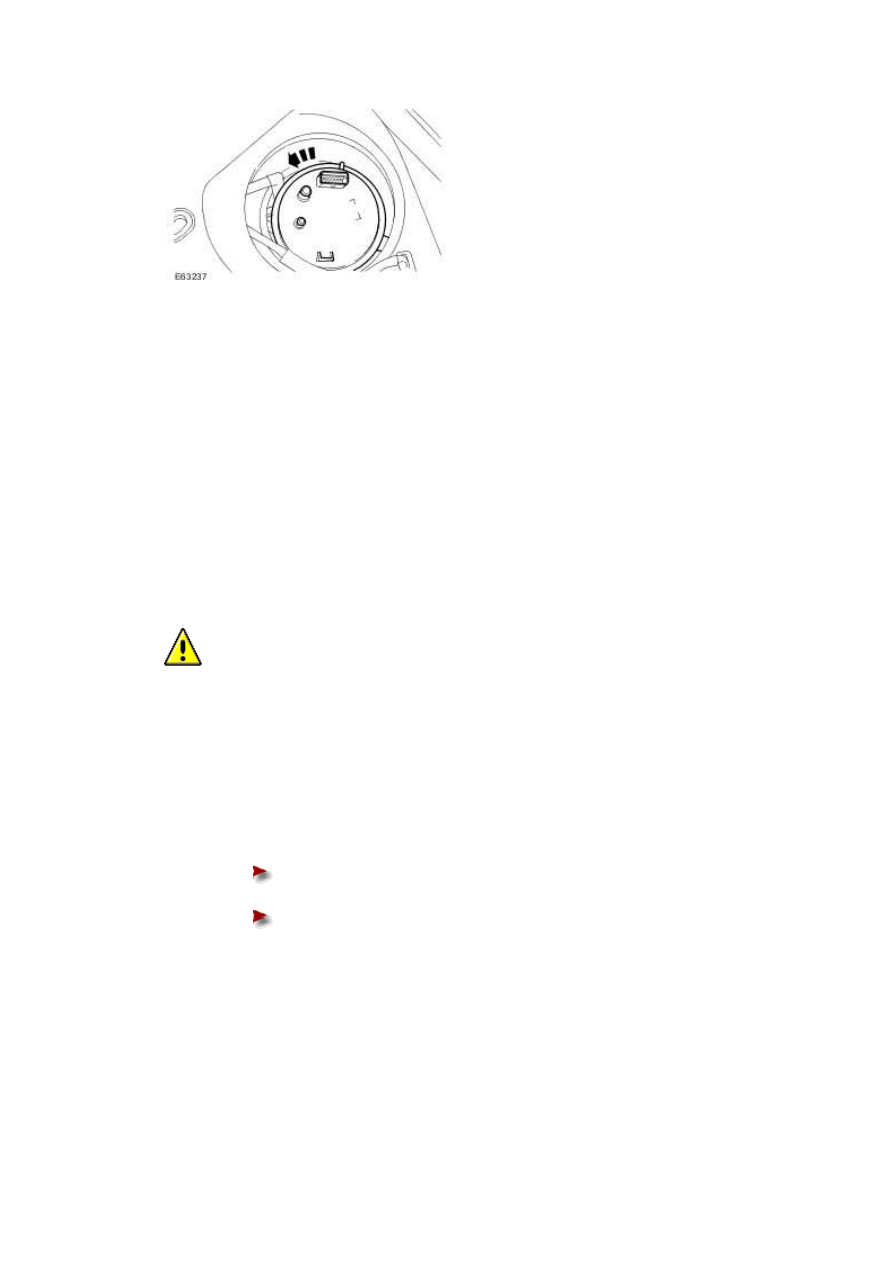

Install the fuel transfer unit.





Press down and rotate the base of the fuel transfer unit clockwise.







Install a new O-ring seal.





www.







2 . NOTE:





Non federal market vehicles only.



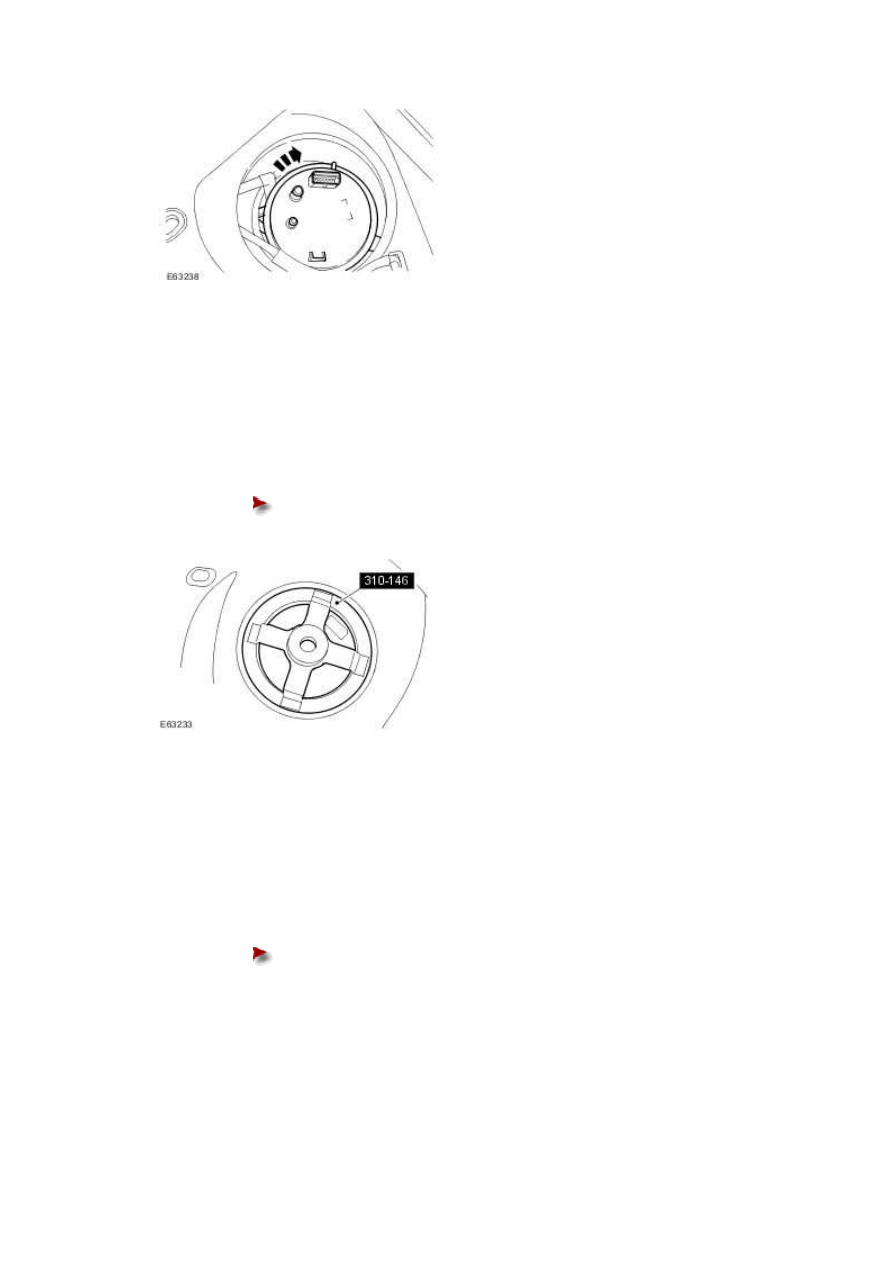

Using the special tool, install the fuel transfer unit locking ring.





Tighten to 60 Nm.











3 . NOTE:





Federal market vehicles only.



Install the fuel transfer unit locking ring.





Tighten to 4 Nm.











4 . NOTE:





All vehicles.



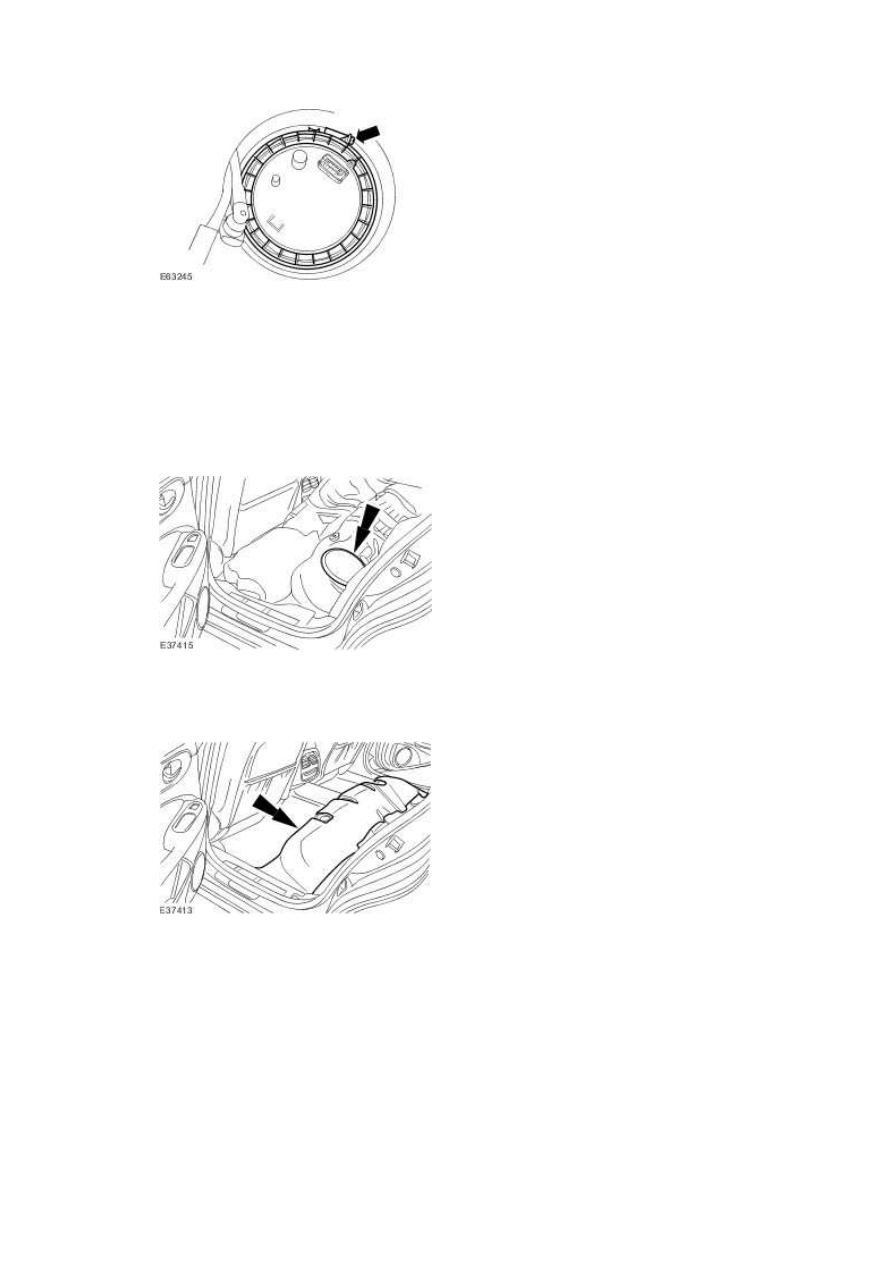

Install the floor aperture cover.







5 . Attach the floor covering.







6 . Install the scuff plate trim panel.
