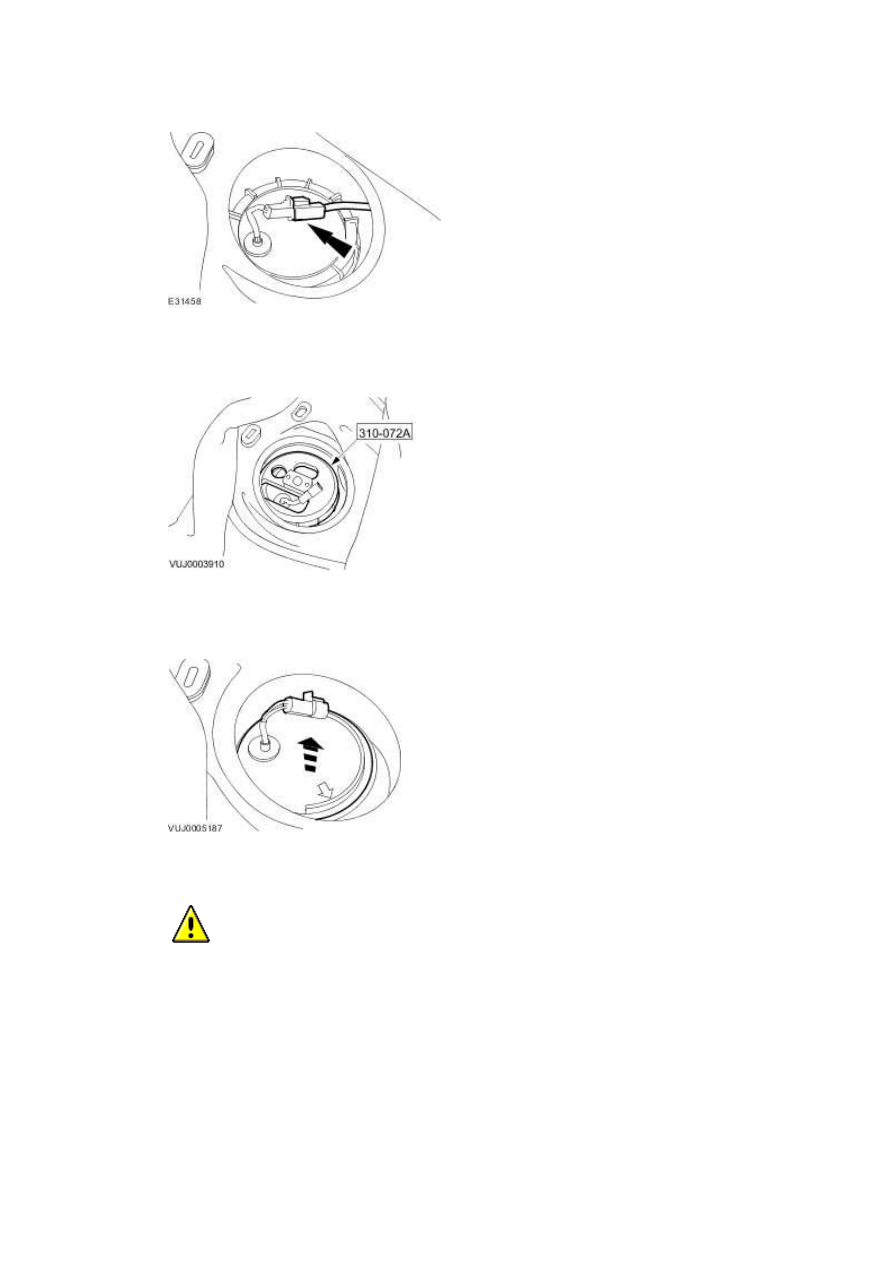

10 . Disconnect the fuel pump module quick release coupling.







11 . Detach the fuel pump module electrical connector from the retaining bracket.







12 . Disconnect the fuel pump module electrical connector.







13 . Using the special tool, remove the fuel pump module locking ring.







14 . Detach and reposition the upper part of the fuel pump module.







15 . Remove the floor aperture cover.

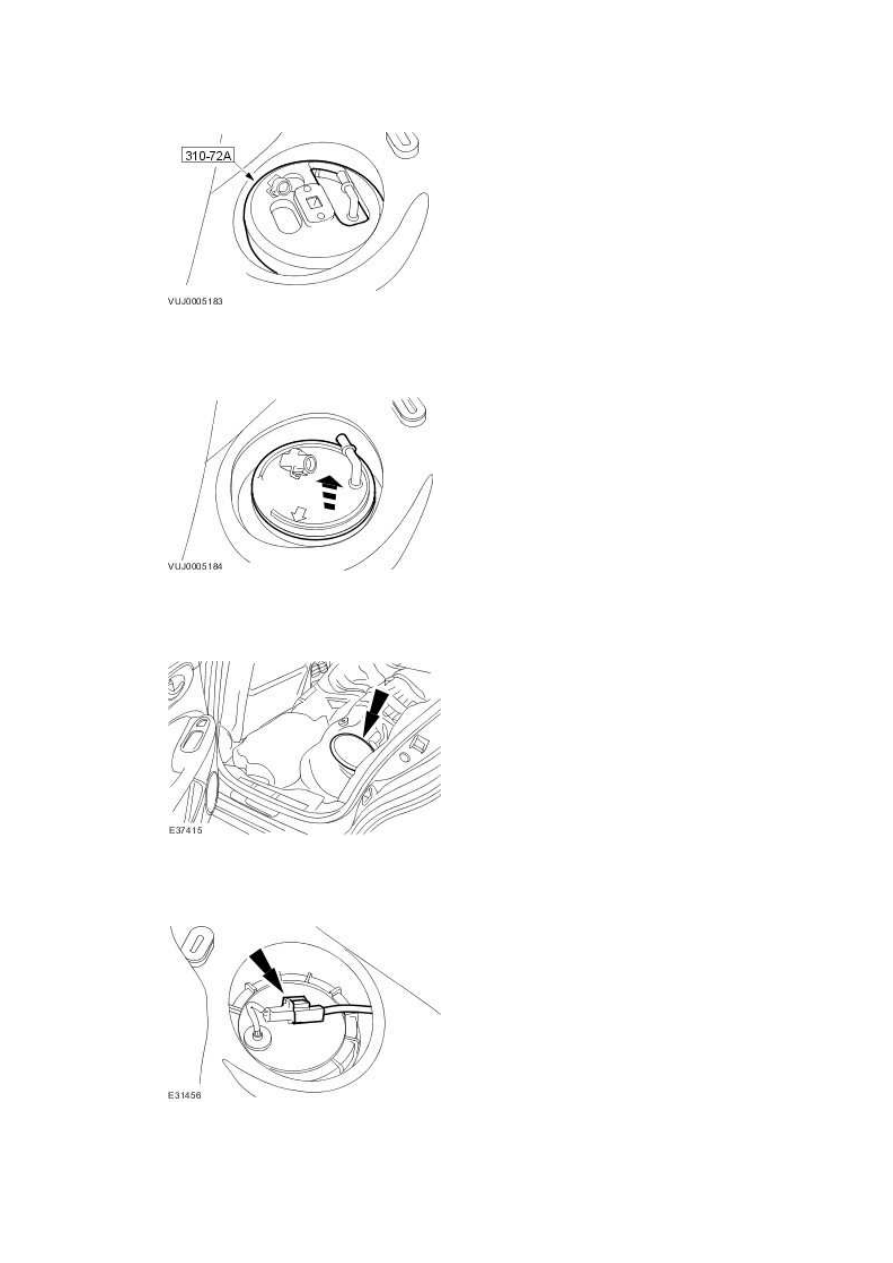

16 . Detach the fuel transfer pump module electrical connector from the retaining bracket.





www.



17 . Disconnect the fuel transfer pump electrical connector.







18 . Using the special tool, remove the fuel transfer pump locking ring.







19 . Detach and reposition the upper part of the fuel transfer pump.







20 .

  CAUTION: Make sure no damage occurs to the fuel level float.



NOTE:





Remove and discard the fuel transfer pump O-ring seal.



Remove the fuel transfer pump.

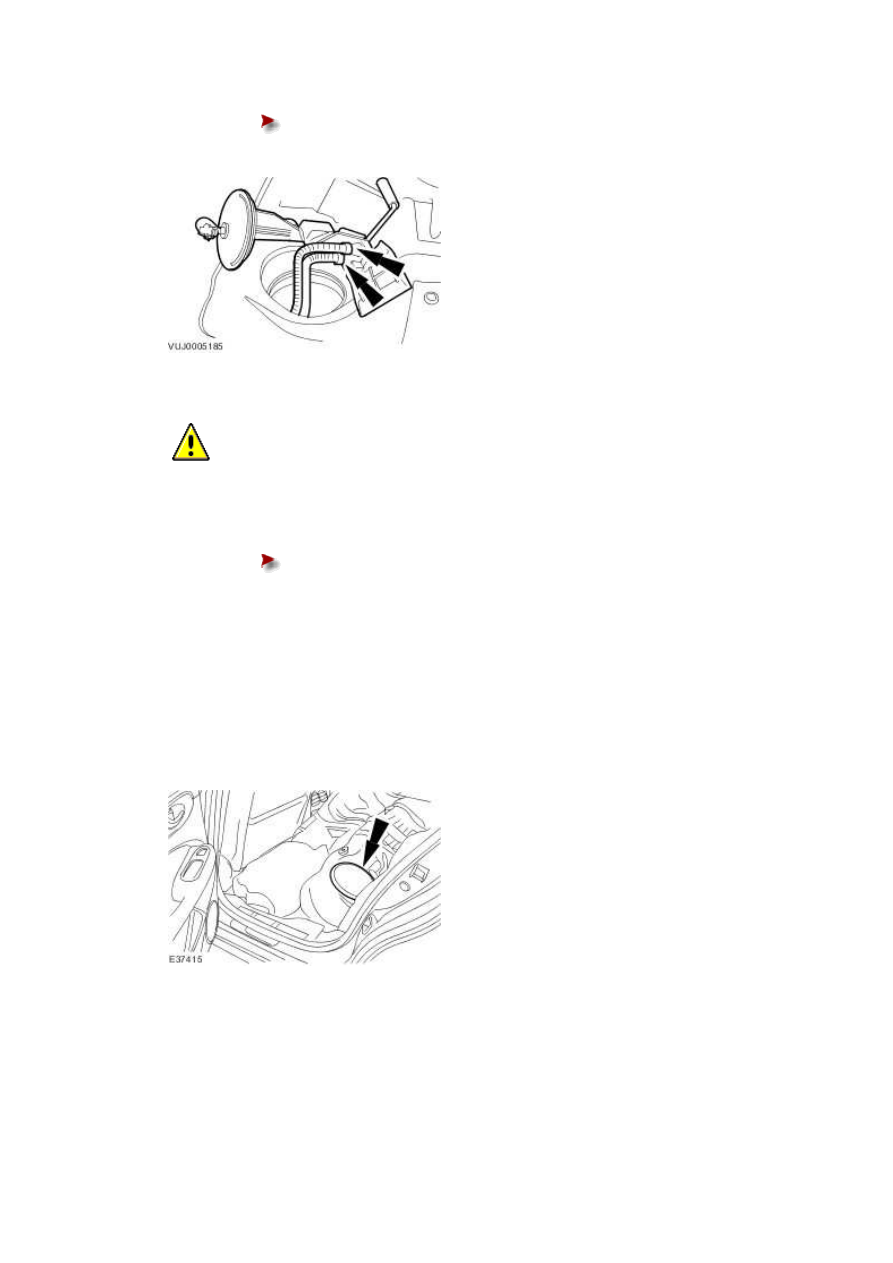

Disconnect the fuel cross over lines.











21 .

  CAUTION: Make sure no damage occurs to the fuel level float.





Remove the fuel pump module.

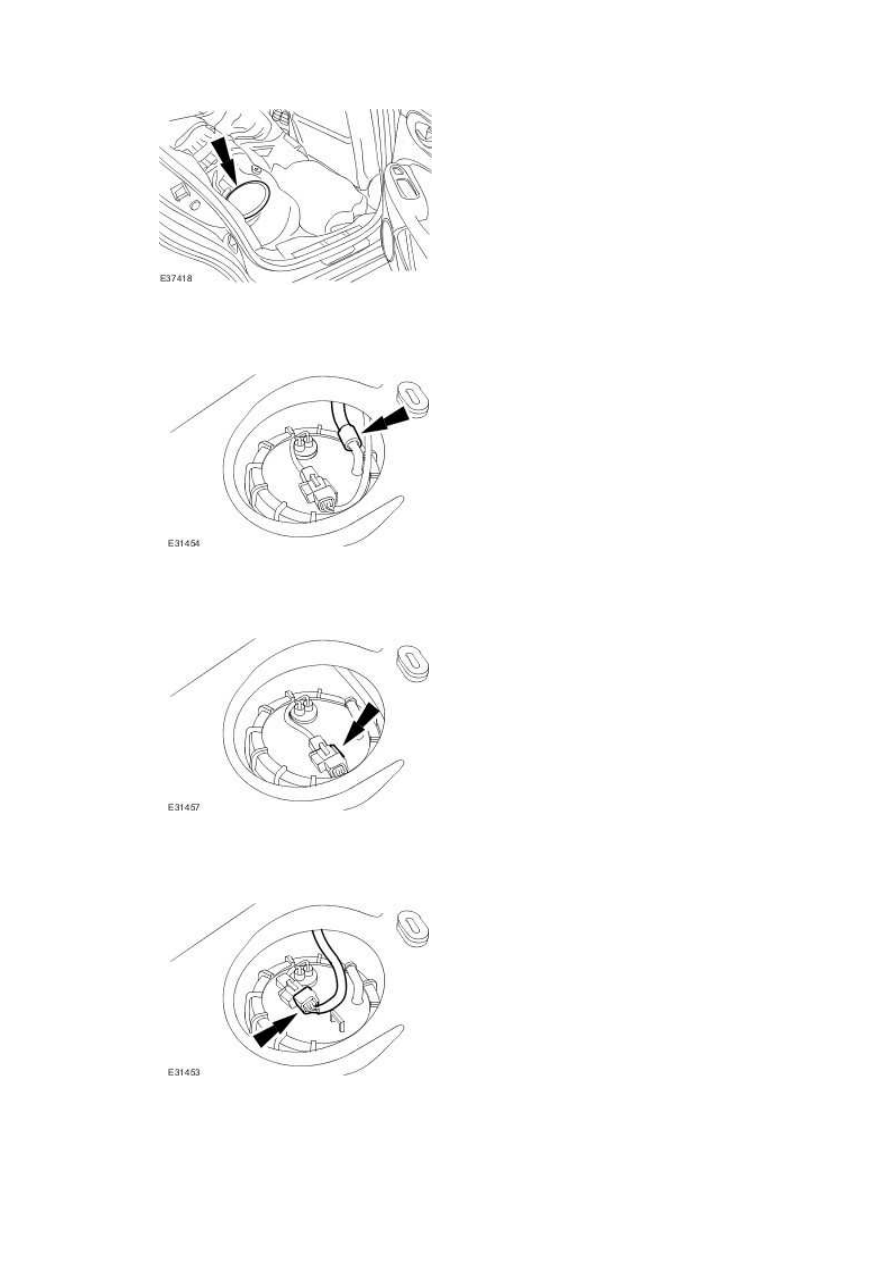

Remove and discard the fuel pump module O-ring seal.







Vehicles with supercharger



22 . NOTE:





Left-hand shown, right-hand similar.



Remove the floor aperture cover.







23 . NOTE:





Left-hand shown, right-hand similar.
