Jaguar XJ (X350). Service manual - part 1084





Left-hand shown, right-hand similar.



Tighten to 55 Nm.







3 . NOTE:





Right-hand shown, left-hand similar.



Tighten to 40 Nm.







4 . NOTE:





Right-hand shown, left-hand similar.



Tighten to 40 Nm.



2 . NOTE:





5

.



NOTE:





For NAS vehicles only.



If required, carry out a long drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Long Drive Cycle Self-

Test









www.

Catalytic Converter - 2.7L V6 - TdV6
(17.50.05)

Removal



1 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





2 . NOTE:





Right-hand shown, left-hand similar.

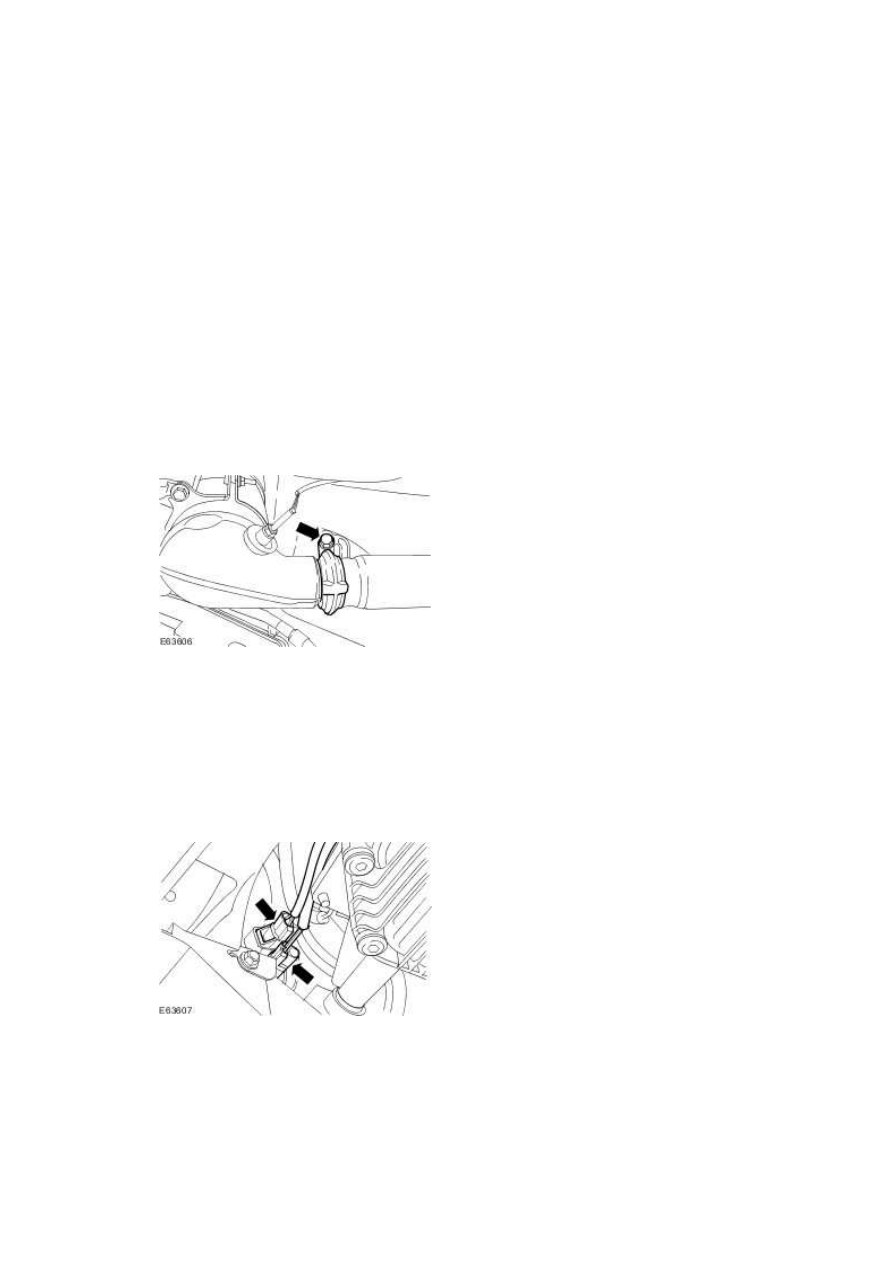

Loosen the catalytic converter to particulate filter retaining clamp.







3 . NOTE:





Right-hand shown, left-hand similar.

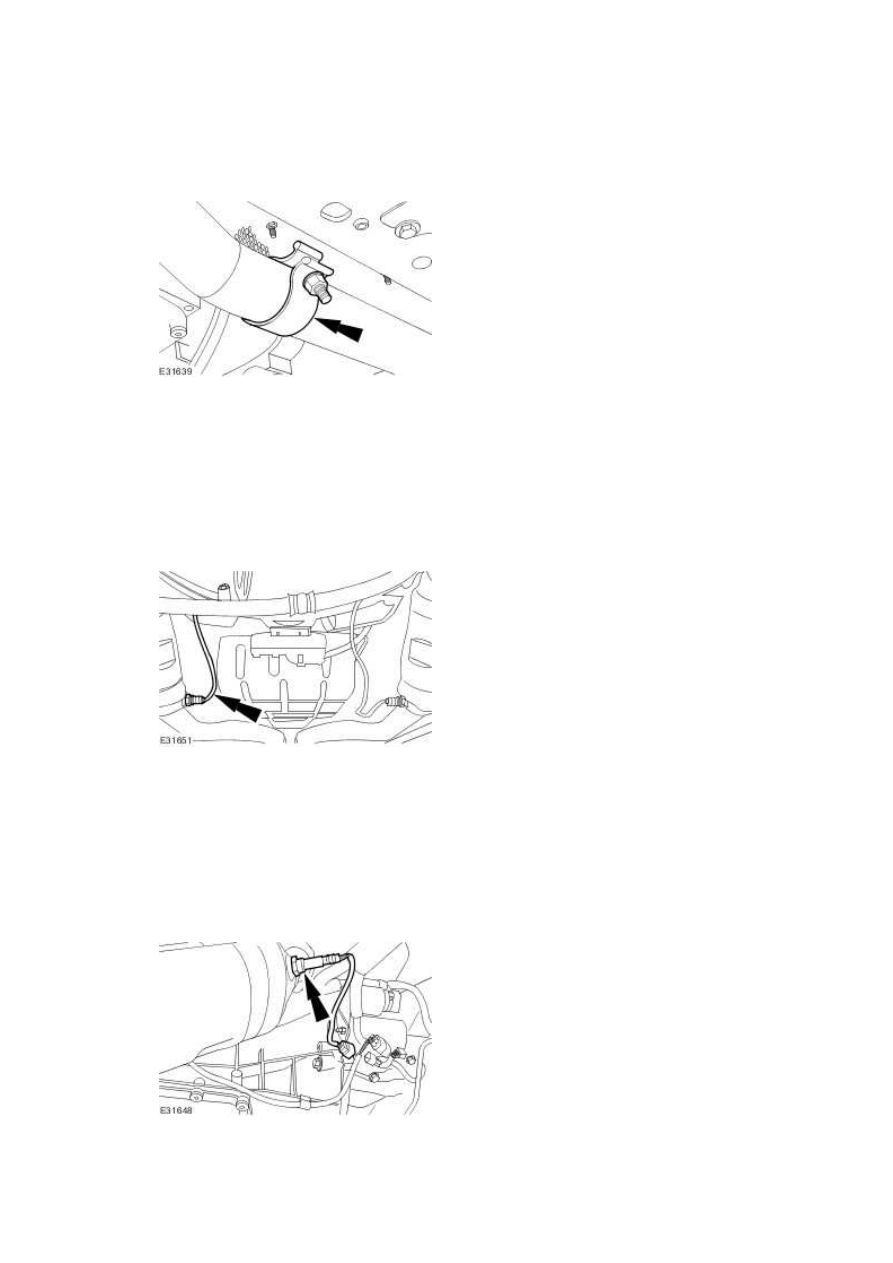

Disconnect the catalytic converter temperature sensor electrical connectors.











Right-hand shown, left-hand similar.



Detach the catalytic converter temperature sensor wiring harness from the transmission.







5 . NOTE:





Right-hand shown, left-hand similar.

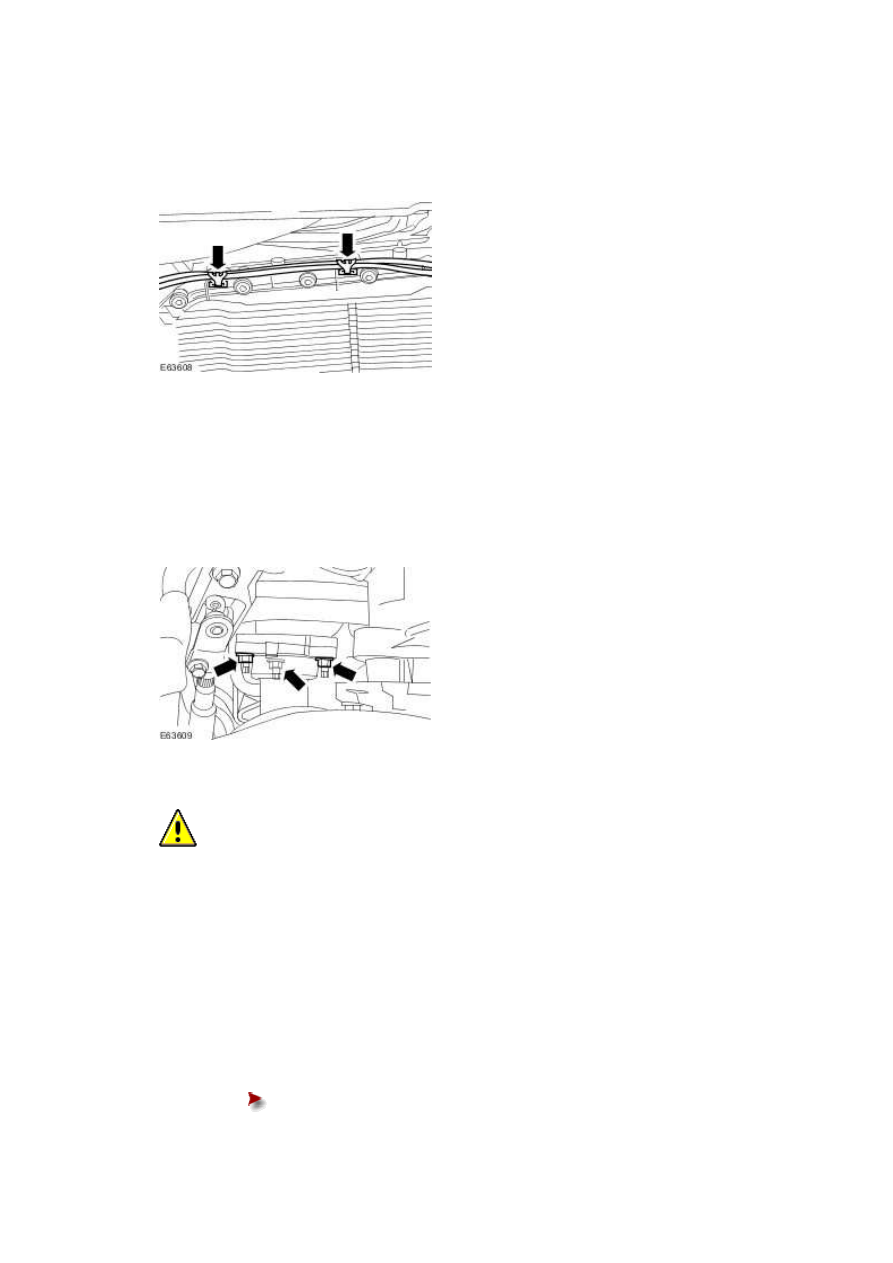

Remove and discard the catalytic converter to turbocharger retaining nuts.







6

.



  CAUTION: Make sure the catalytic converter is fully supported during removal.

Failure to follow this instruction will result in damage to the catalytic converter decoupler

joint.





NOTE:





Right-hand shown, left-hand similar.



Remove the catalytic converter.





Remove the retaining bolts.



4 . NOTE:

www.
