Jaguar XJ (X350). Service manual - part 1065

Loss of automatic

transmission fluid



Leak at oil cooler.



Check the torque of the tubes.

Check the tubes, connections and

seals.

INSTALL new oil cooler.









Removal and installation





Transmission Fluid Cooler - 2.7L V6 - TdV6
(44.24.10)

Special Service Tools





Remover/Installer, Cooling Hose Clamp

303-397 (24-003)

Removal



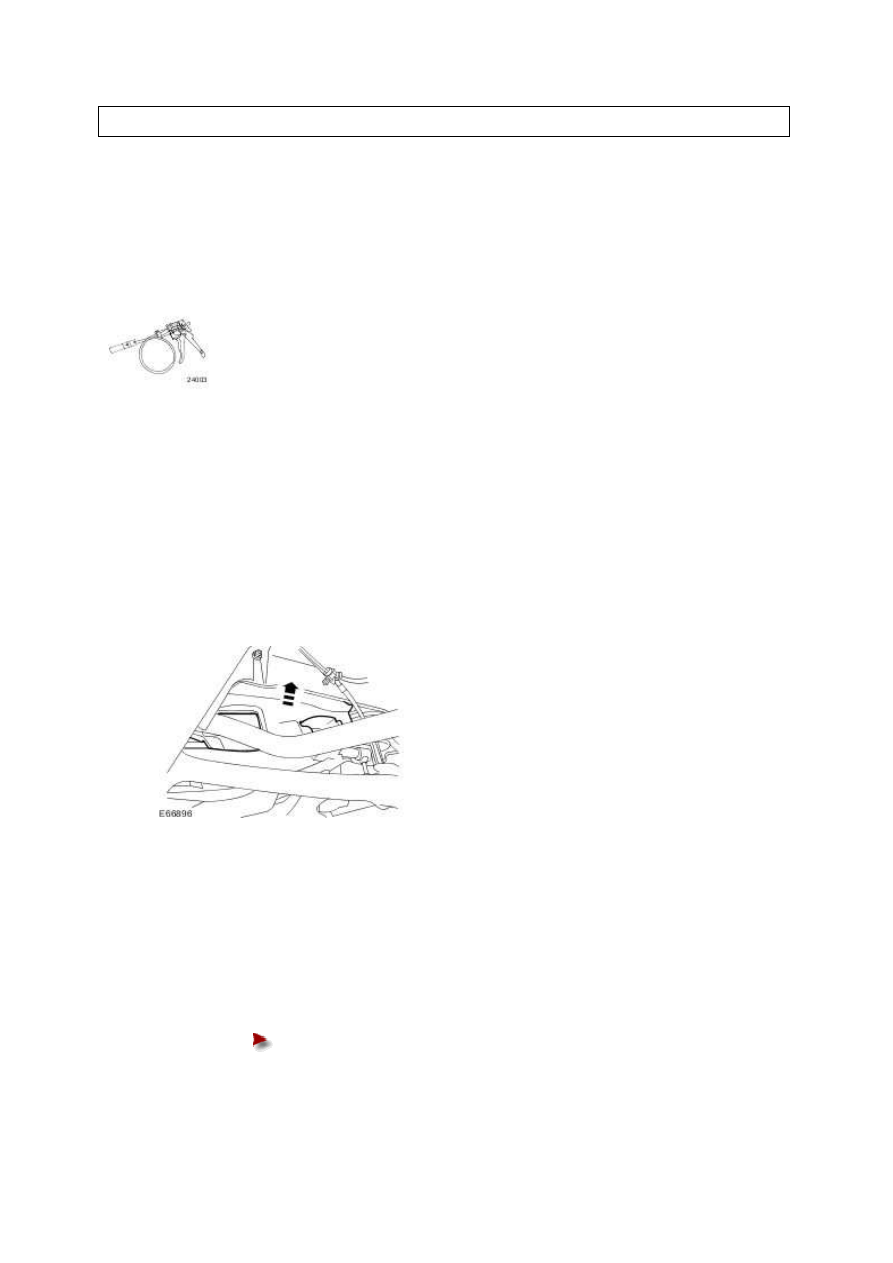

1 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





2 . Reposition the left-hand splash shield.







3 . NOTE:





Discard the O-ring seals.

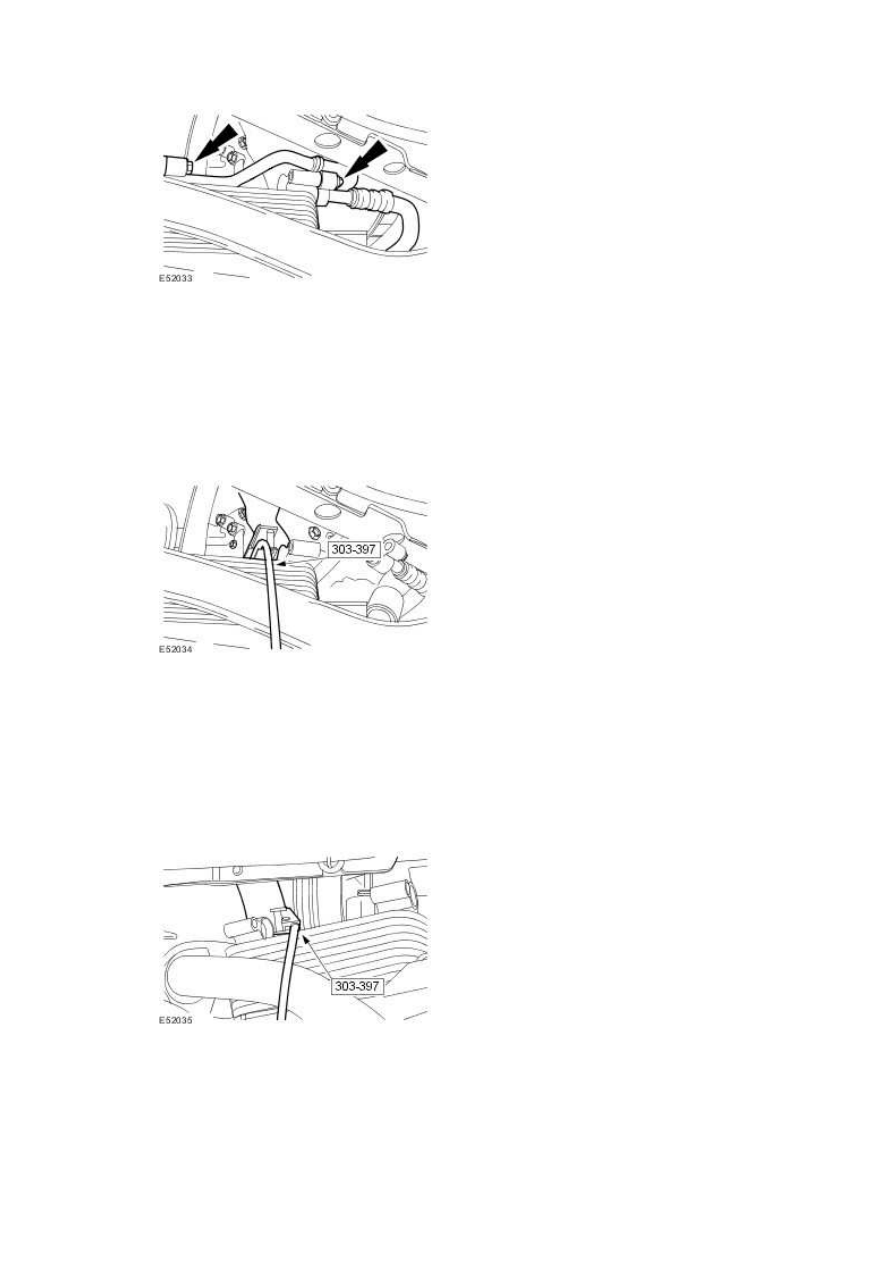

Detach the transmission fluid cooler tubes.





Allow the transmission fluid to drain into a suitable container.





www.







4 . NOTE:





Install a suitable pipe clamp to minimize coolant loss.



Using the special tool, detach the transmission fluid cooler coolant hose.







5 . NOTE:





Install a suitable pipe clamp to minimize coolant loss.



Using the special tool, detach the transmission fluid cooler coolant hose.

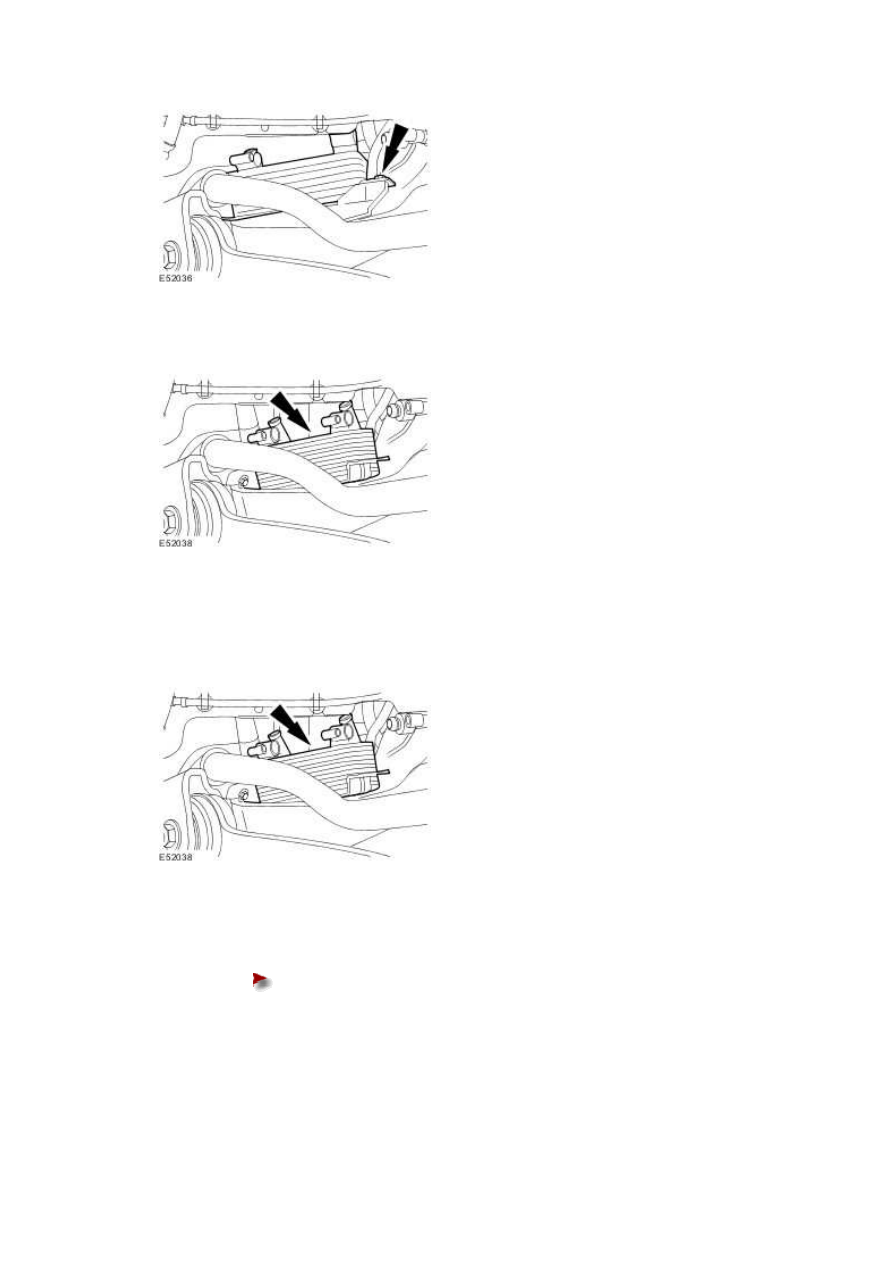

6 . Detach the transmission fluid cooler.







7 . Remove the transmission fluid cooler.







Installation



1 . Install the transmission fluid cooler.







2 . Attach the transmission fluid cooler.





Tighten to 5 Nm.





www.
