6 . Reposition the driveshaft.







7 . Using the special tool, remove the transmission support.





Lower the transmission to a suitable height.

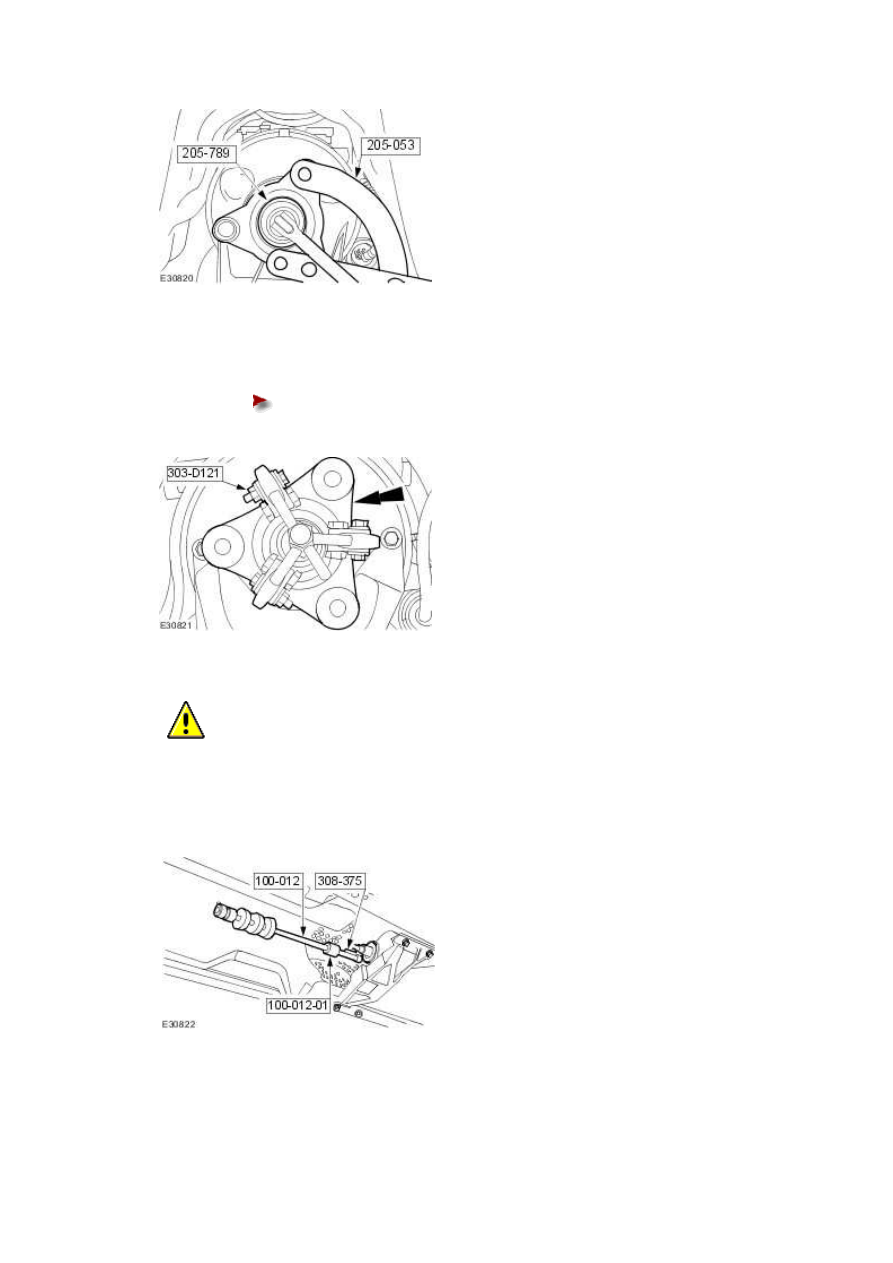

8 . Using the special tools, remove and discard the output shaft flange retaining nut.







9 . Using the special tool, remove the output shaft flange.





Remove the output shaft flange spacing shim.











10

.



  CAUTION: Make sure the transmission housing seal face is not damaged when

removing the extension housing seal. Failure to follow this instruction may result in

damage to the vehicle.

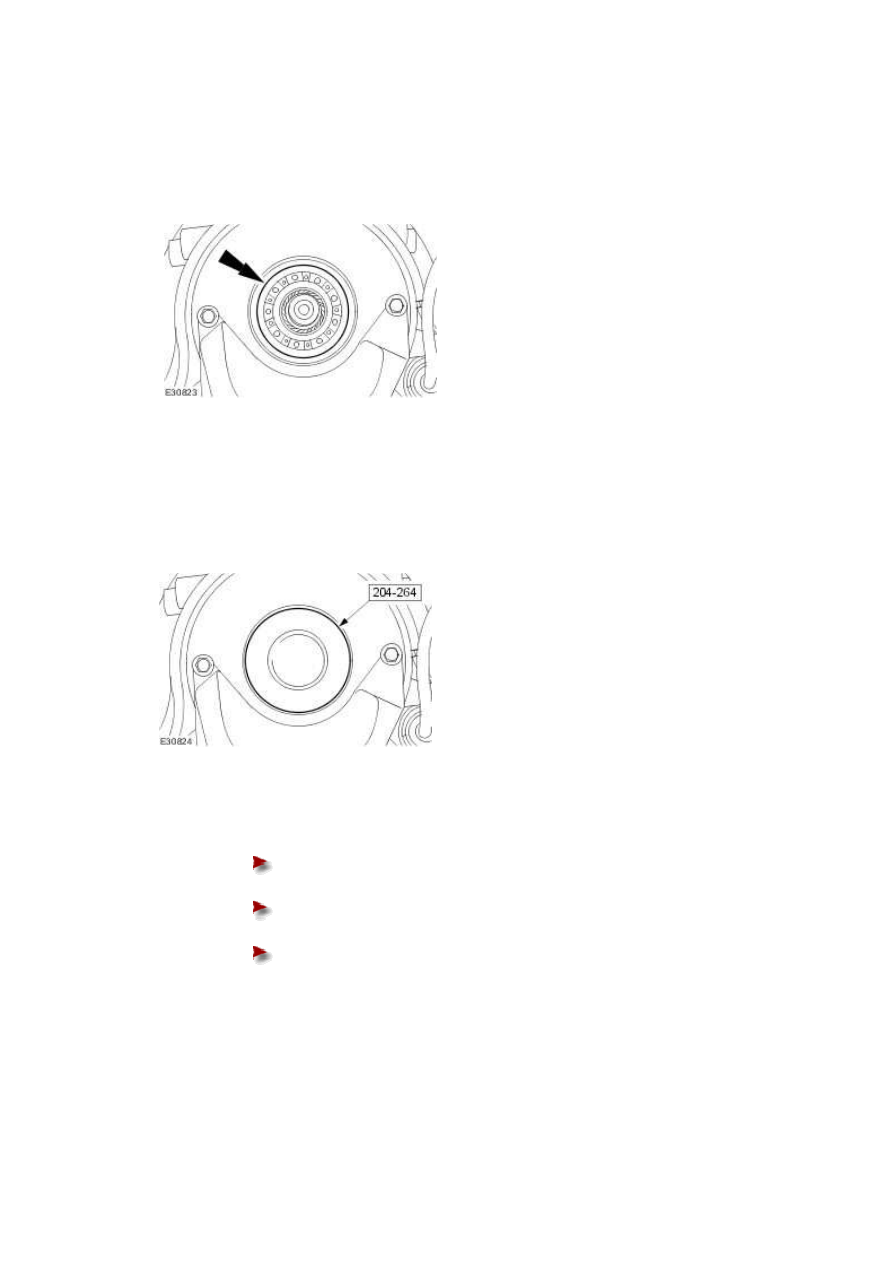

Using the special tools, remove the extension housing seal.







www.





Using a suitable metal surface cleaner meeting Jaguar specification, clean the seal face

on the housing before installing the new seal.





Clean and inspect the transmission housing seal face.







Installation

All vehicles



1 . Using the special tool, install the extension housing seal.







2 . Using the special tools install a new output shaft flange retaining nut.





Install the output shaft flange spacing shim.







Install the output shaft flange.







Tighten to 60 Nm.





11

.



NOTE:

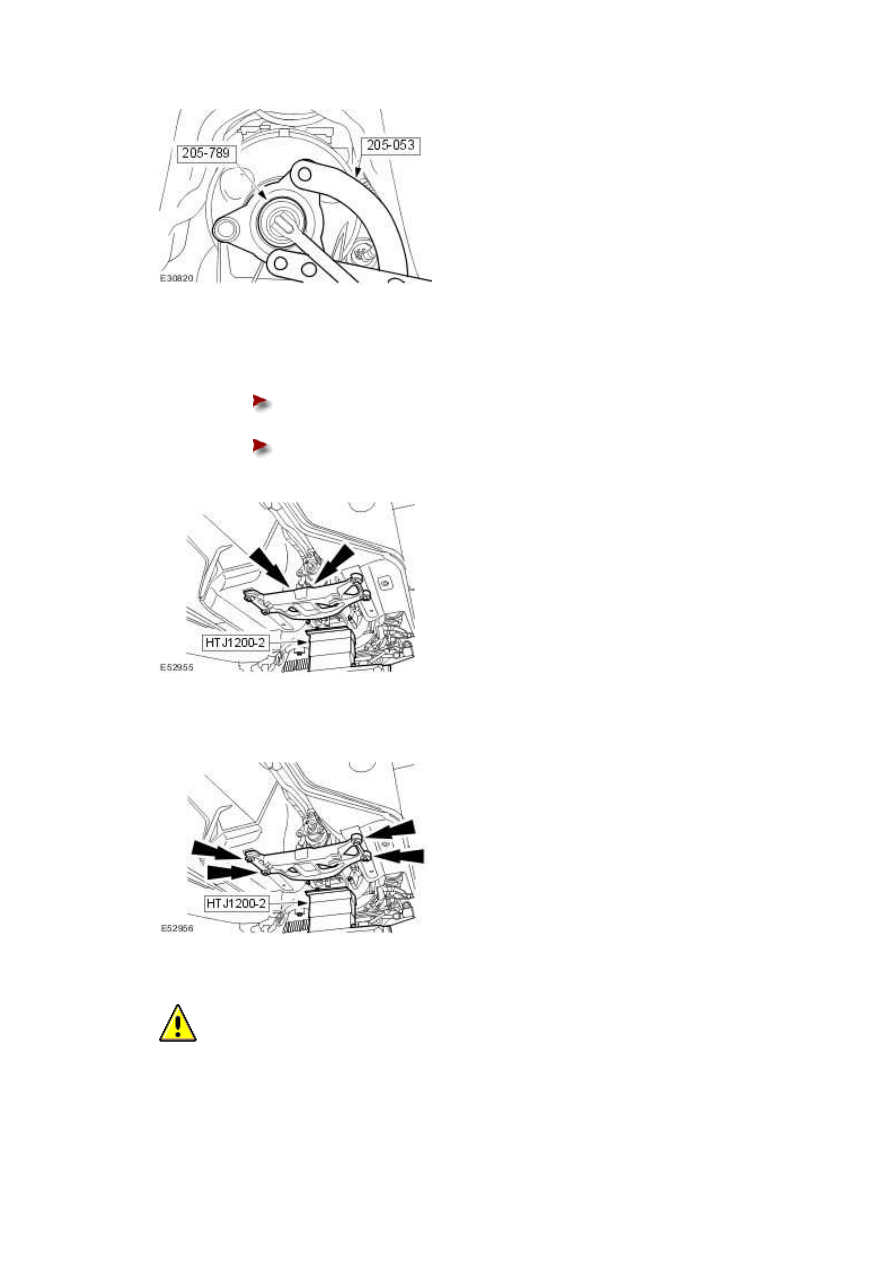

3 . Install the transmission support.





Using the special tool, raise the transmission.







Tighten to 55 Nm.











4 . Tighten to 48 Nm.







5

.



  CAUTION: Make sure the front of the driveshaft does not put an excessive load on

the center bearing. Failure to follow this instruction may result in damage to the vehicle.

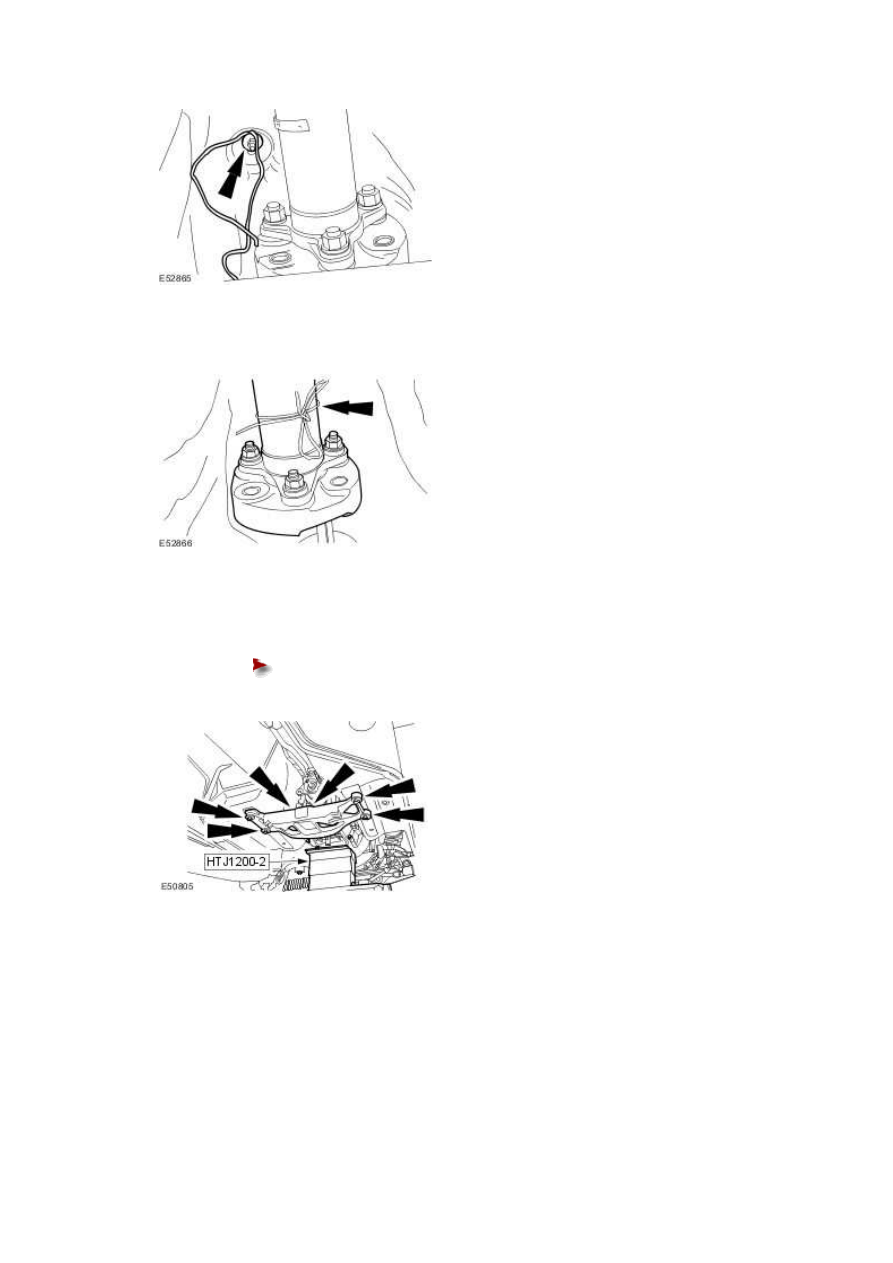

Reposition the driveshaft.
