Jaguar XJ (X350). Service manual - part 1056







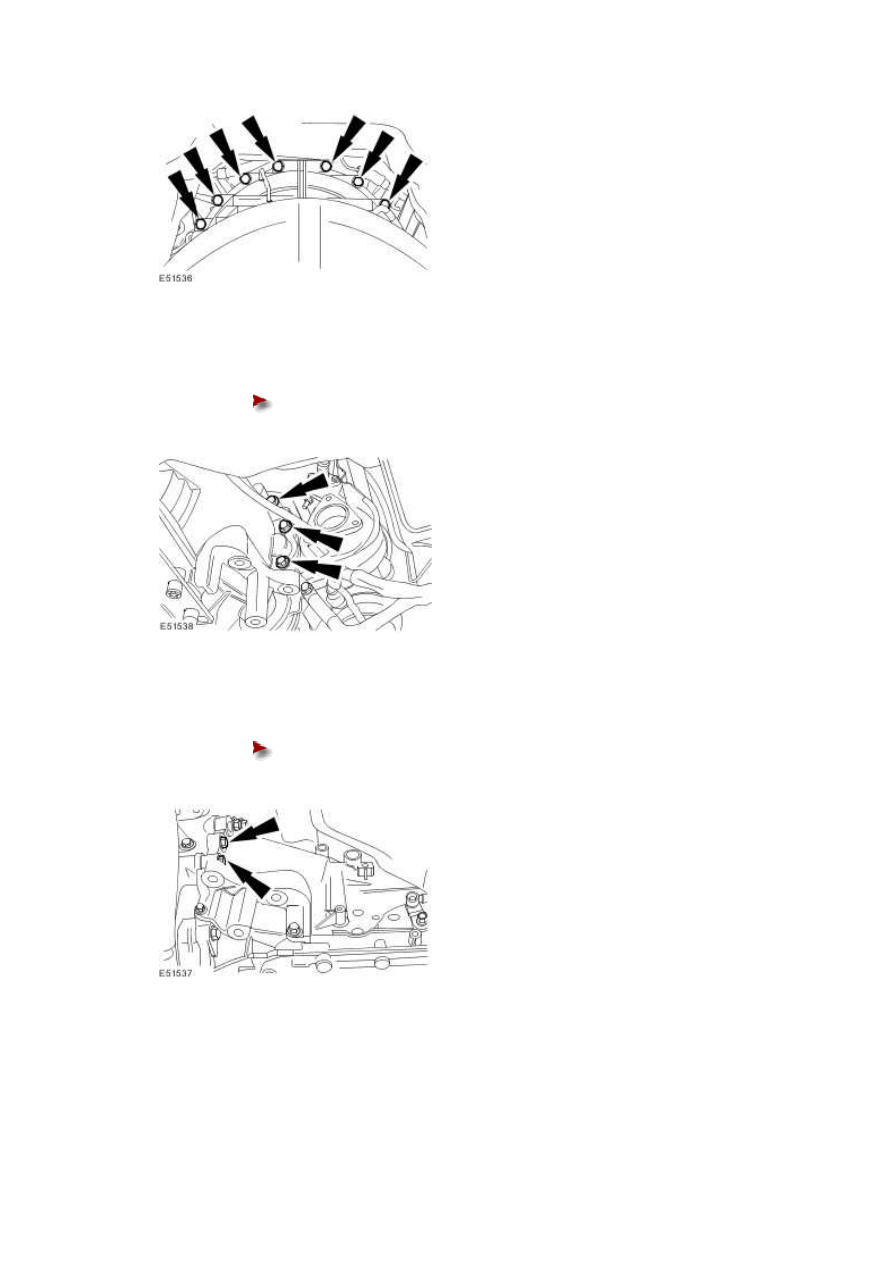

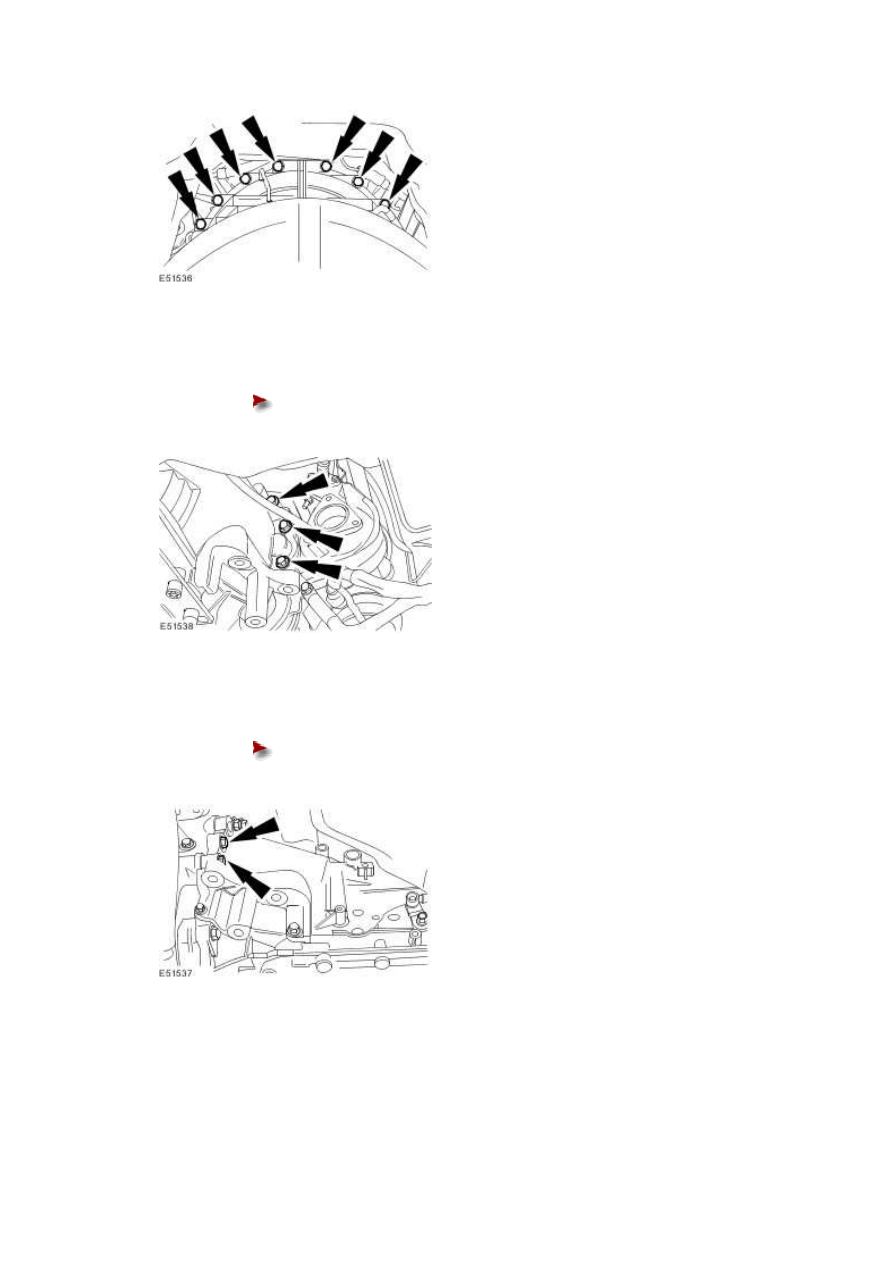

5 . Install the retaining bolts.





Tighten to 48 Nm.











6 . Install the retaining bolts.





Tighten to 48 Nm.











7 . Tighten to 48 Nm.







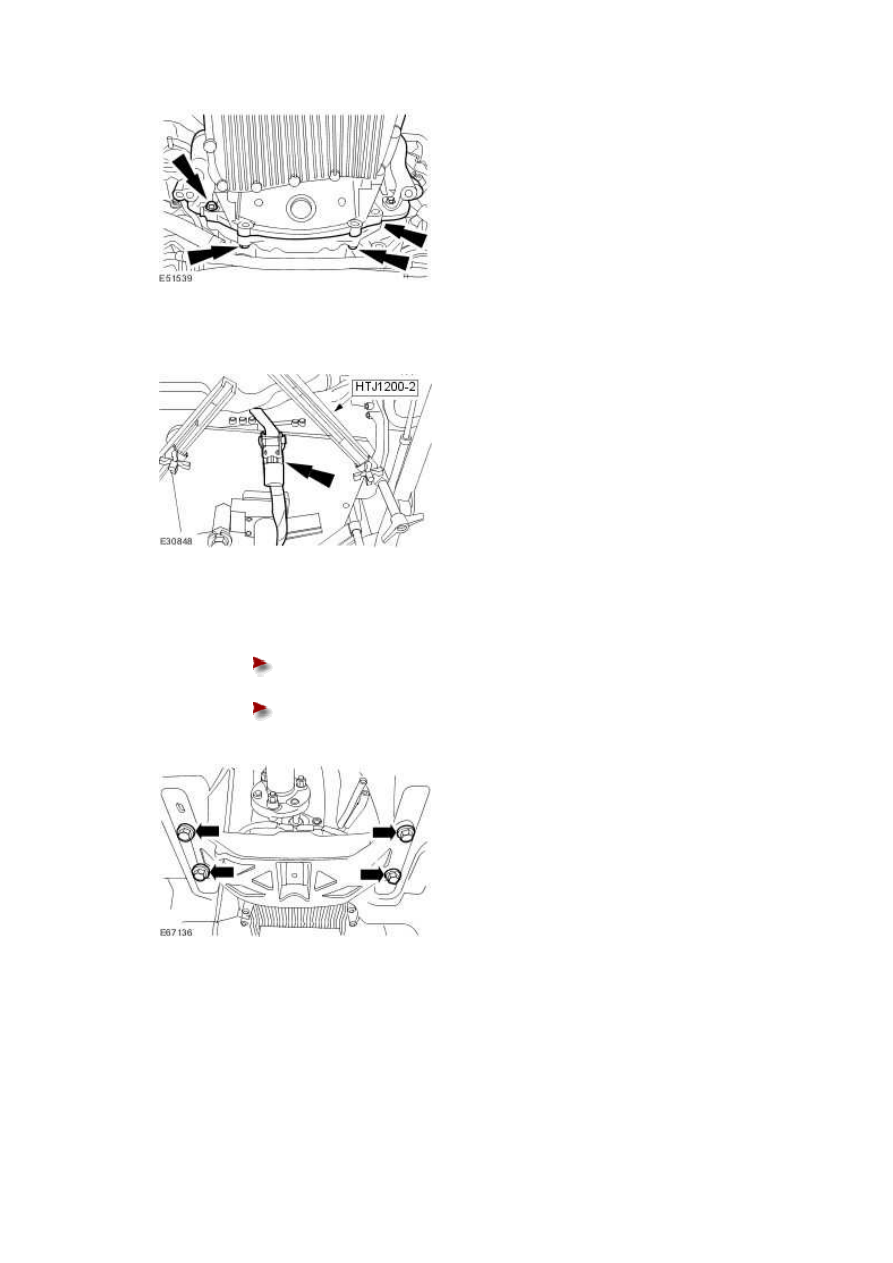

8 . Remove the tie down strap.







9 . Install the automatic transmission mount retaining bolts.





Raise the rear of the automatic transmission.







Tighten to 50 Nm.











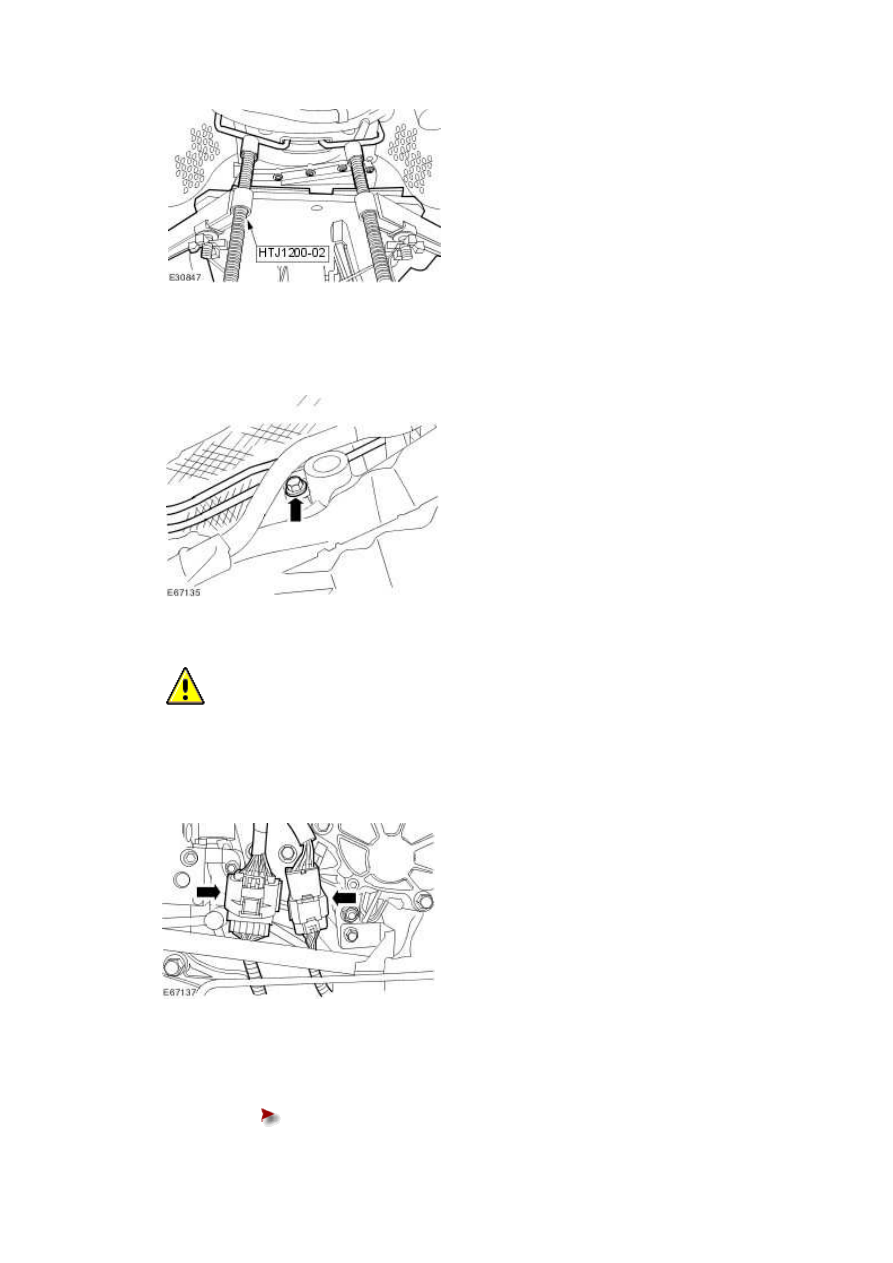

10 . Remove the special tool.

www.







11

.



Attach the diesel particulate filter high-pressure and low-pressure pipes to the automatic

transmission.







12

.



  CAUTION: Make sure the automatic transmission control module (TCM) and main

control valve body is protected against electrostatic discharge. Failure to follow this

instruction may result in component damage.





Connect the automatic transmission electrical connectors.

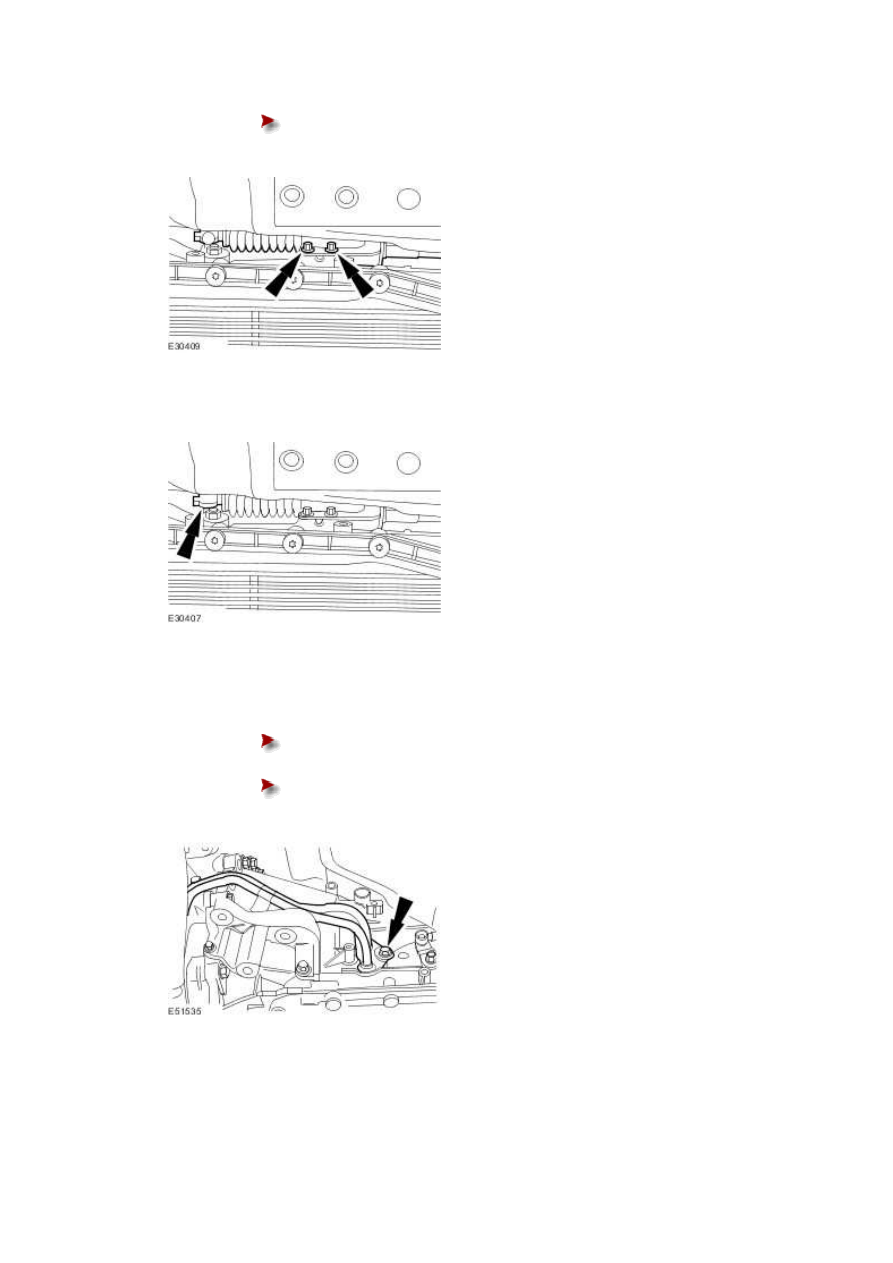

13 . Attach the selector lever cable.





Install the retaining bolts.







Tighten to 11 Nm.











14 . Attach the selector lever cable.







15 . Attach the automatic transmission fluid cooler tubes to the automatic transmission.





Install new O-ring seals.







Tighten to 23 Nm.











16 . Attach the automatic transmission fluid cooler tube retaining bracket.
