Jaguar XJ (X350). Service manual - part 104

Tire Pressure Monitoring System (TPMS)
Module

Removal

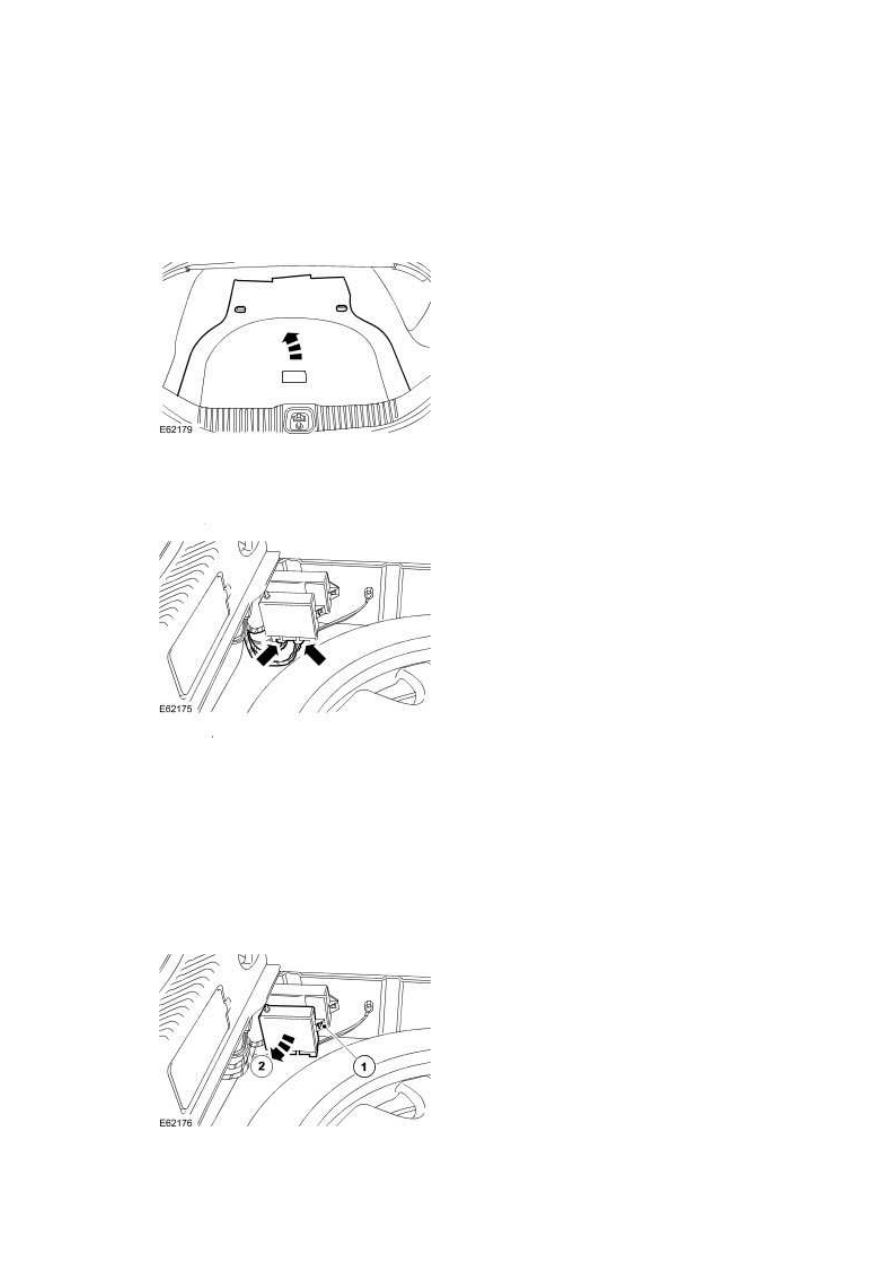

1 . Reposition the luggage compartment floor covering.







2 . Disconnect the tire pressure monitoring system module electrical connectors.







3 . Reposition the tire pressure monitoring system module.



1) Remove the retaining nut.





2) Reposition the tire pressure monitoring system module.

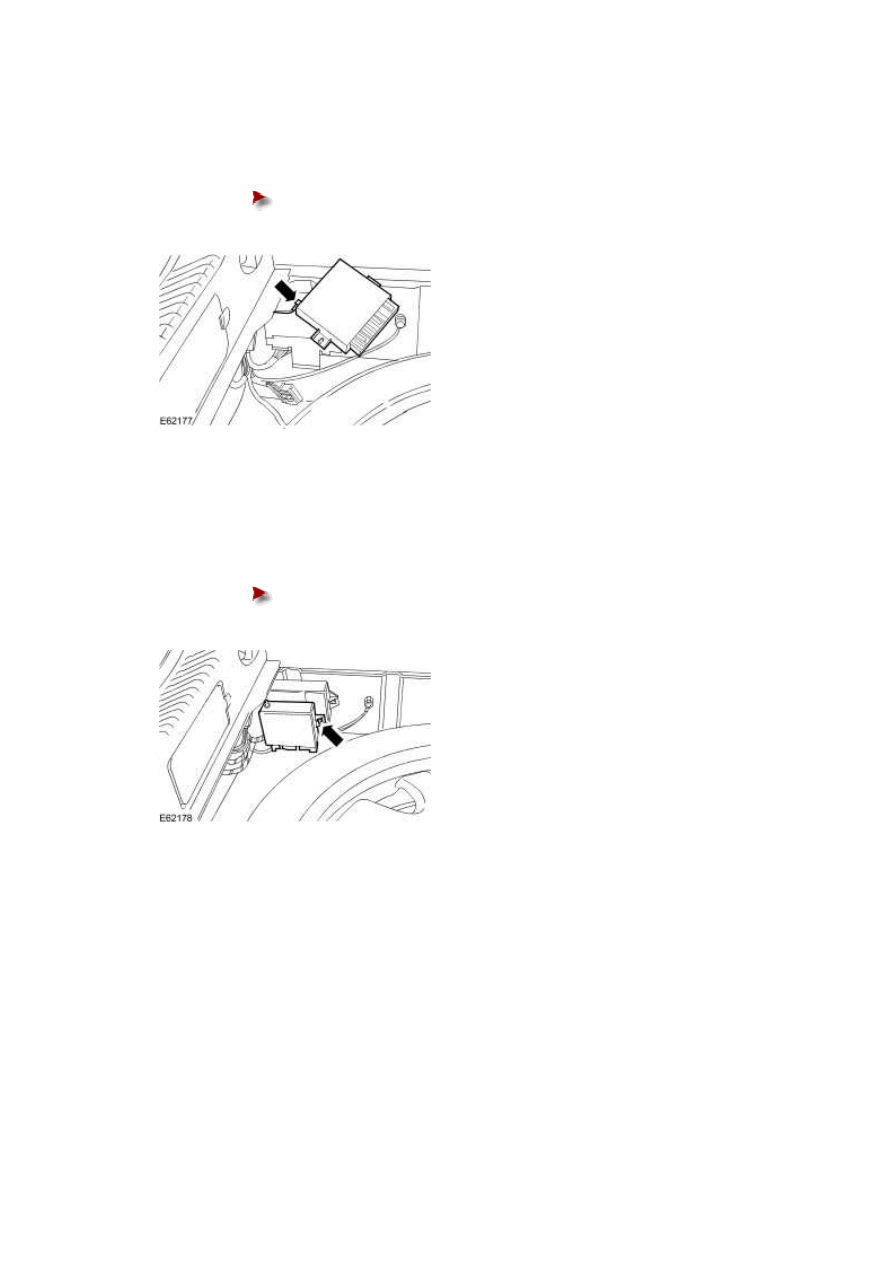

4 . Remove the tire pressure monitoring system module.





Disconnect the external antenna.











Installation



1 . To install, reverse the removal procedure.





Tighten to 5 Nm.













www.

Tire Pressure Monitoring System (TPMS)
Rear Antenna

Removal

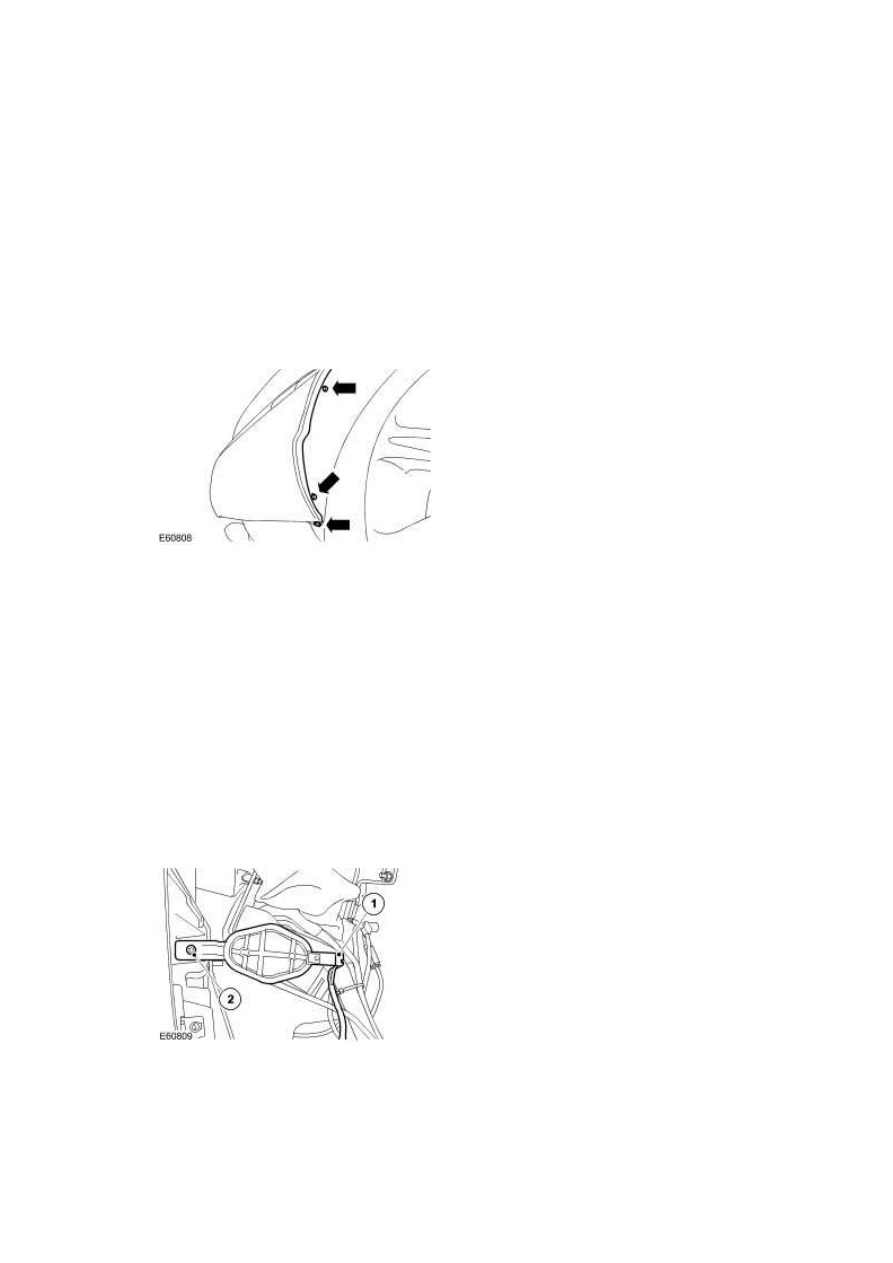

1 . NOTE:





Right-hand shown, left-hand similar.



Detach the fender splash shield.







2 . NOTE:





Right-hand shown, left-hand similar.



Remove the tire pressure monitoring system rear antenna.



1) Disconnect the electrical connector.





2) Remove the tire pressure monitoring system rear antenna.











Installation



1 . To install, reverse the removal procedure.
