Jaguar XJ (X350). Service manual - part 1032







Installation



1 . To install, reverse the removal procedure.







Knock Sensor (KS) LH (18.30.92)

Removal



1 . Remove the crankcase vent oil separator.

For additional information, refer to Crankcase Vent Oil Separator





2

.



NOTE:





Remove and discard the O-ring seal.



Remove the oil filter element housing.





Rotate the oil filter element housing five complete turns counter-

clockwise.







Allow the engine oil to drain from the oil filter element housing for two

minutes.







Remove the oil filter element housing.











3 . Disconnect the knock sensor (KS) electrical connector.





Detach the KS wiring harness.





www.







4 . Detach the left-hand glow plug rail.







5

.



NOTE:





Make a note of the orientation of the KS and make sure it is positioned in the same

position when installed.

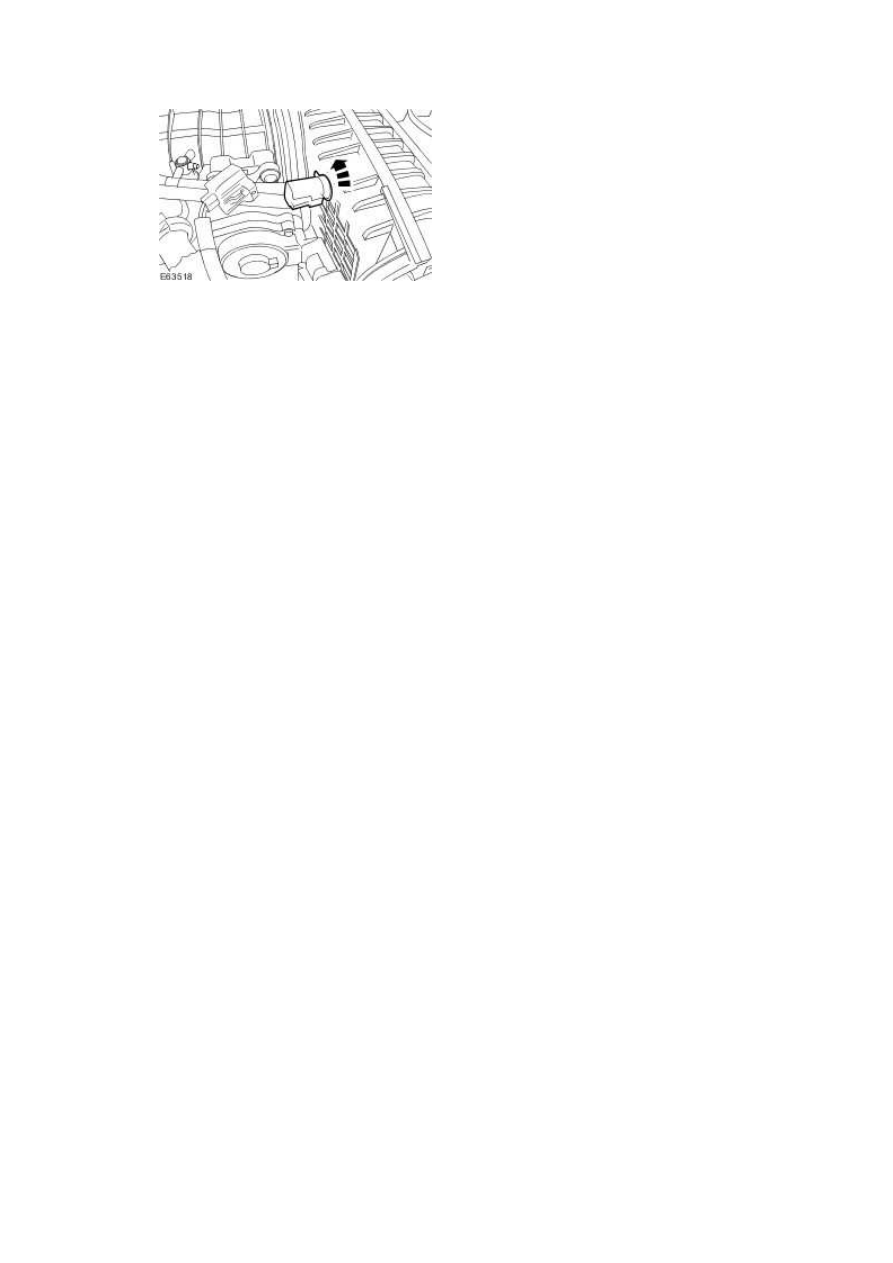

Remove the KS.







Installation



1 . NOTE:





Prior to installing the KS, clean the cylinder head and KS mating surfaces.



NOTE:





Make sure the KS is installed in the same position as removed.



To install, reverse the removal procedure.





Tighten to 20 Nm.











2 . NOTE:





Install a new O-ring seal.



Tighten to 25 Nm.
