Jaguar XJ (X350). Service manual - part 101

G528618t25 : Check whether the short circuit is in the harness or the
module

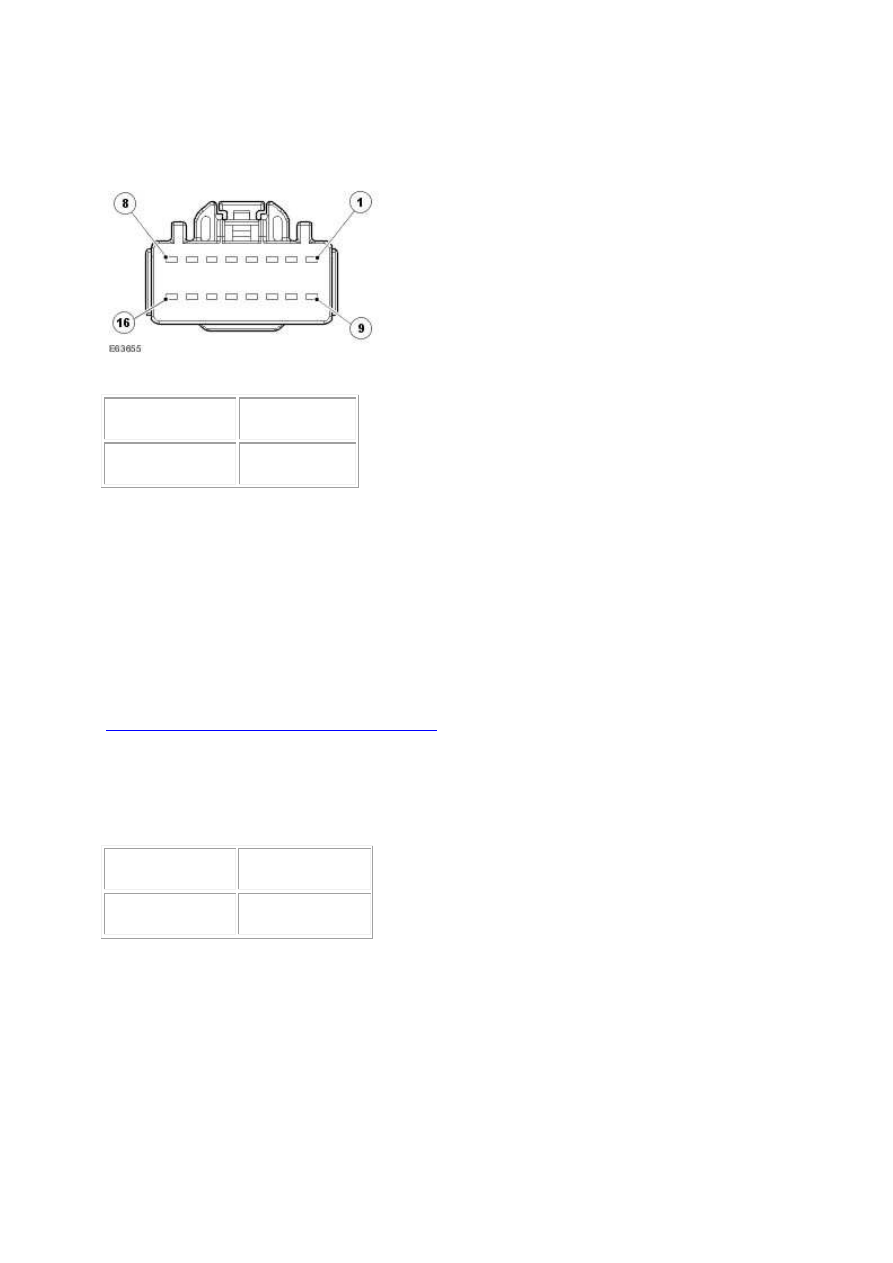

1. Disconnect the TPMS module connector, CR94. 2.



Measure the resistance between:

BR08, harness side

Battery



Pin 01, positive



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

INSTALL a new TPMS control module.

Tire Pressure Monitoring System (TPMS) Module



G528618t26 : Check whether the short circuit is in the harness or the
module

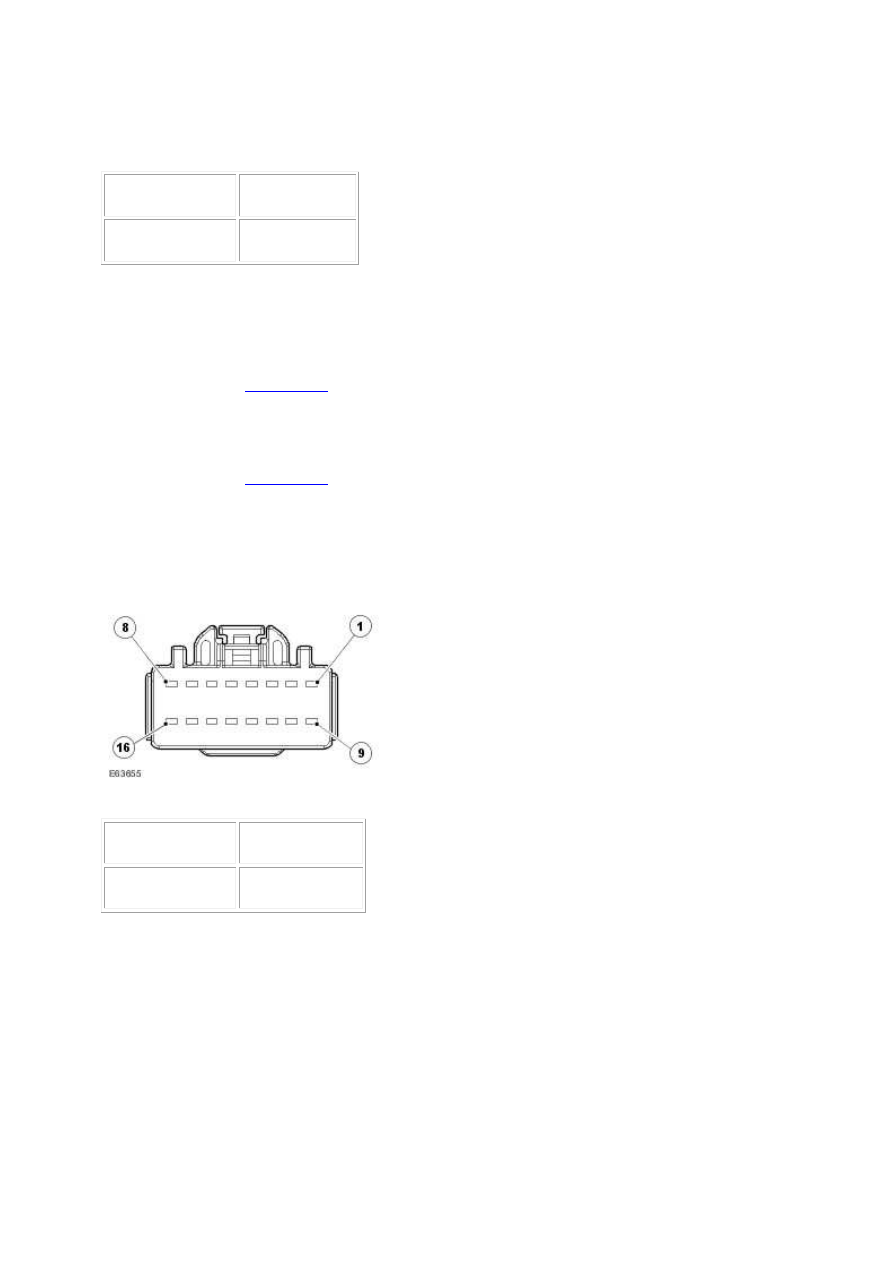

1. Measure the resistance between:

CR94, harness side  BR08, harness side

Pin 06, negative



Pin 02, ground





•



Is the resistance greater than 5 ohms?

-> Yes

REPAIR the high resistance circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

GO to Pinpoint Test

G528618t27

.



G528618t27 : Check the antenna positive circuit for high resistance

1. Measure the resistance between:

CR94, harness side  BR08, harness side

Pin 05, positive



Pin 01, positive





•



Is the resistance greater than 5 ohms?

-> Yes

REPAIR the high resistance circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

INSTALL a new rear left hand low-frequency antenna.

Tire Pressure Monitoring System (TPMS) Rear Antenna



PINPOINT TEST  G528618p5 : RIGHT
HAND REAR LOW-FREQUENCY
ANTENNA CIRCUIT

G528618t34 : Check the antenna negative circuit for short circuit to ground

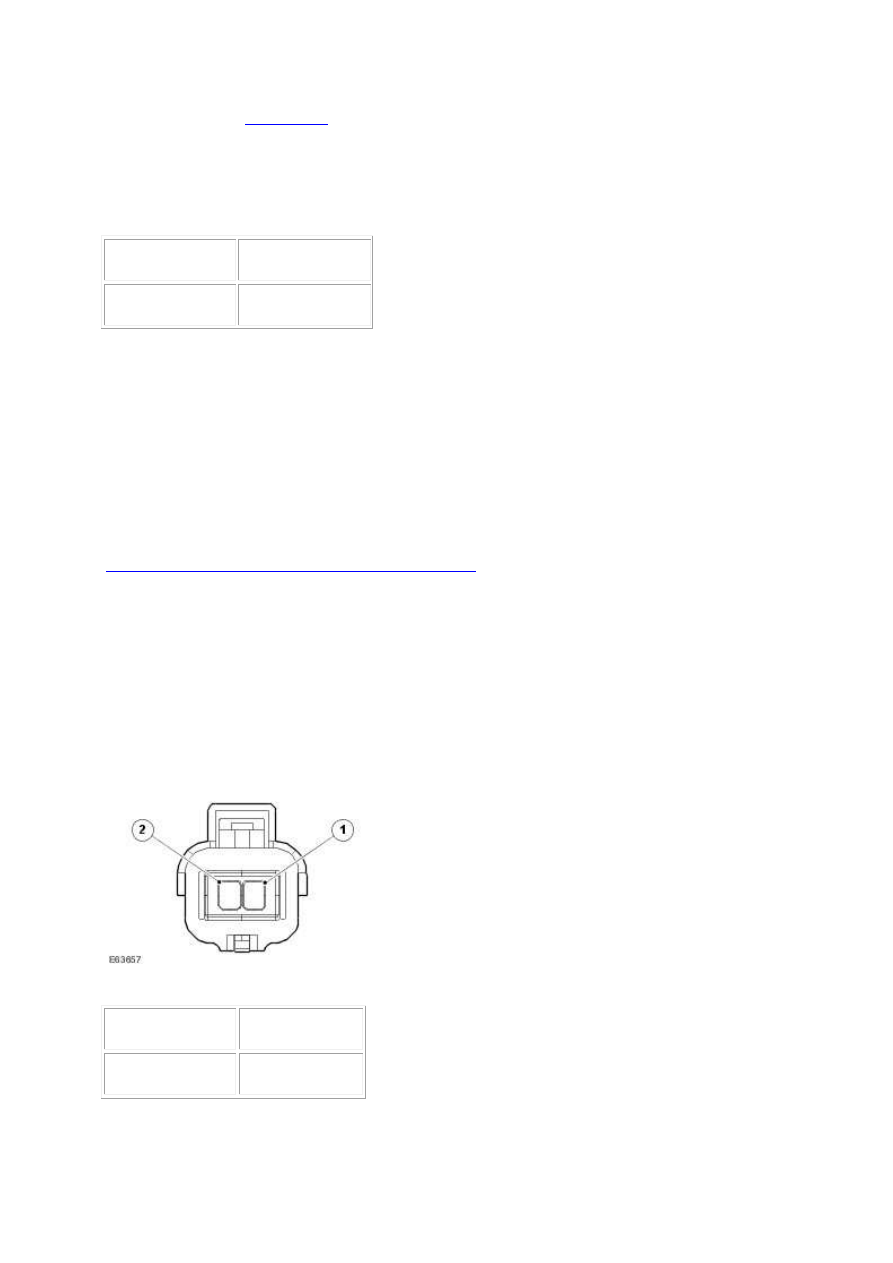

1. Key off. 2. Disconnect the right hand rear low-frequency antenna electrical connector, BR09. 3.



Measure the resistance between:

BR09, harness side

Battery



Pin 02, negative



Negative terminal



www.

•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t38

.





-> No

GO to Pinpoint Test

G528618t35

.



G528618t35 : Check the antenna negative circuit for short circuit to power

1. Measure the resistance between:

BR09, harness side

Battery



Pin 02, negative



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t39

.





-> No

GO to Pinpoint Test

G528618t36

.



G528618t36 : Check the antenna positive circuit for short circuit to ground

1. Measure the resistance between:

BR09, harness side

Battery



Pin 01, positive



Negative terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t40

.





-> No

GO to Pinpoint Test

G528618t37

.



G528618t37 : Check the antenna positive circuit for short circuit to power

1. Measure the resistance between:

BR09, harness side

Battery



Pin 01, positive



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t41

.





-> No

GO to Pinpoint Test

G528618t42

.



G528618t38 : Check whether the short circuit is in the harness or the
module

1. Disconnect the TPMS module connector, CR94. 2.



Measure the resistance between:

BR09, harness side

Battery



Pin 02, negative



Negative terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. This circuit contains intermediate connector, BR01. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No
