Jaguar XJ (X350). Service manual - part 1006



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t134.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t134 : CHECK THE MAF SENSOR CIRCUIT(S) FOR SHORT CIRCUIT
TO POWER

1. Measure the resistance between:

EC67, harness side

Battery



Pin 03



Positive terminal

Pin 01



Positive terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t135.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t135 : CHECK THE MAF SIGNAL AND RETURN CIRCUITS FOR SHORT
CIRCUIT TO EACH OTHER

1. Measure the resistance between:

EC67, harness side  EC67, harness side

Pin 01



Pin 03





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t136.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t136 : CHECK THE MAF SENSOR CIRCUIT(S) FOR HIGH RESISTANCE

1. Key off. 2. Disconnect the ECM connector, EC66. 3. Measure the resistance between:

EC67, harness side  EC66, harness side

Pin 03



Pin L4



Pin 01



Pin F4





Are the resistances less than 10 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - MAF connector - MAF sensor - ECM connector - ECM



-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

PINPOINT TEST  G549822p11 : MASS
AIR FLOW (MAF) SENSOR (LEFT
HAND BANK)

G549822t137 : CHECK THE MAF PID VALUE

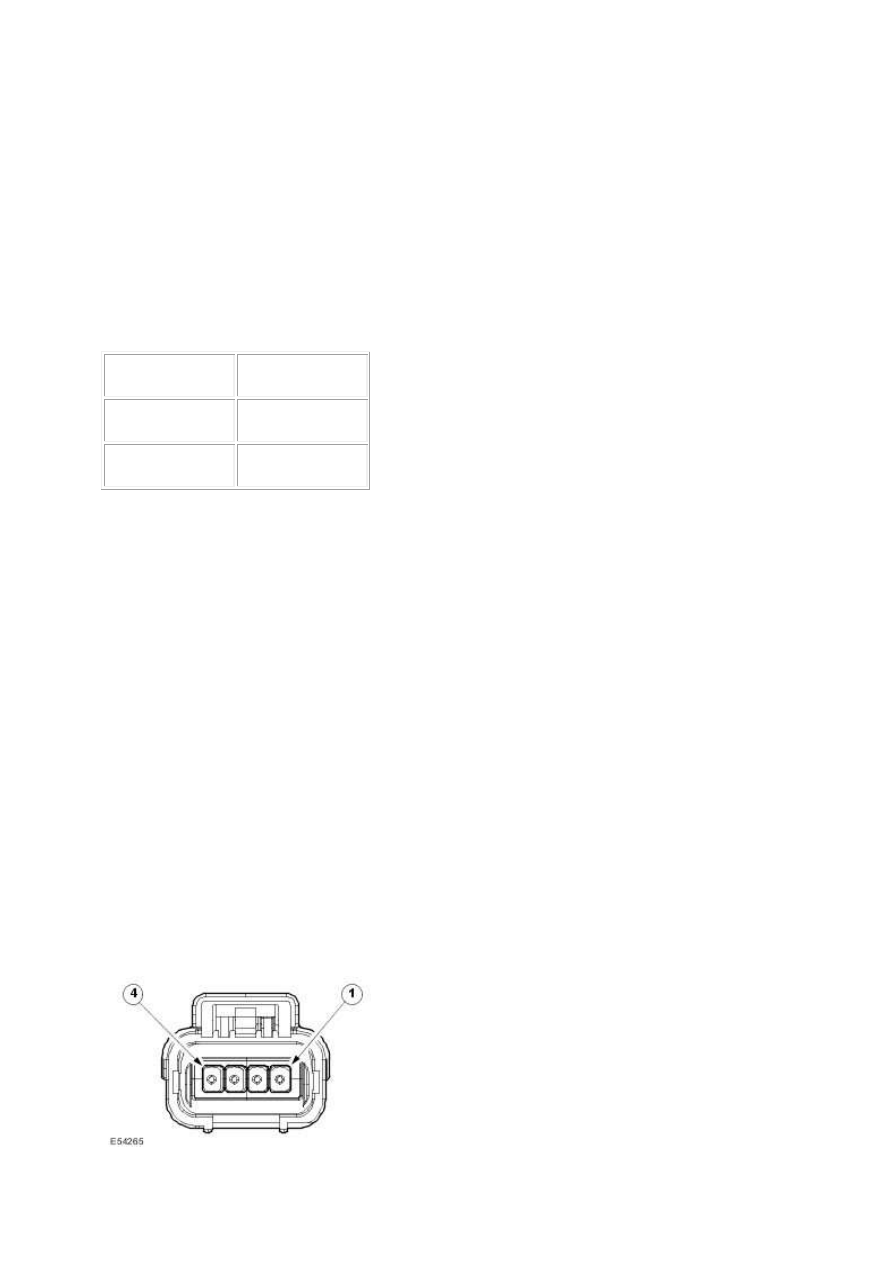

1.



www.

Circuit



Pin

Mass air flow sensor - signal



02



Mass air flow sensor - return



03



ECM relay controlled 12 volt supply  04





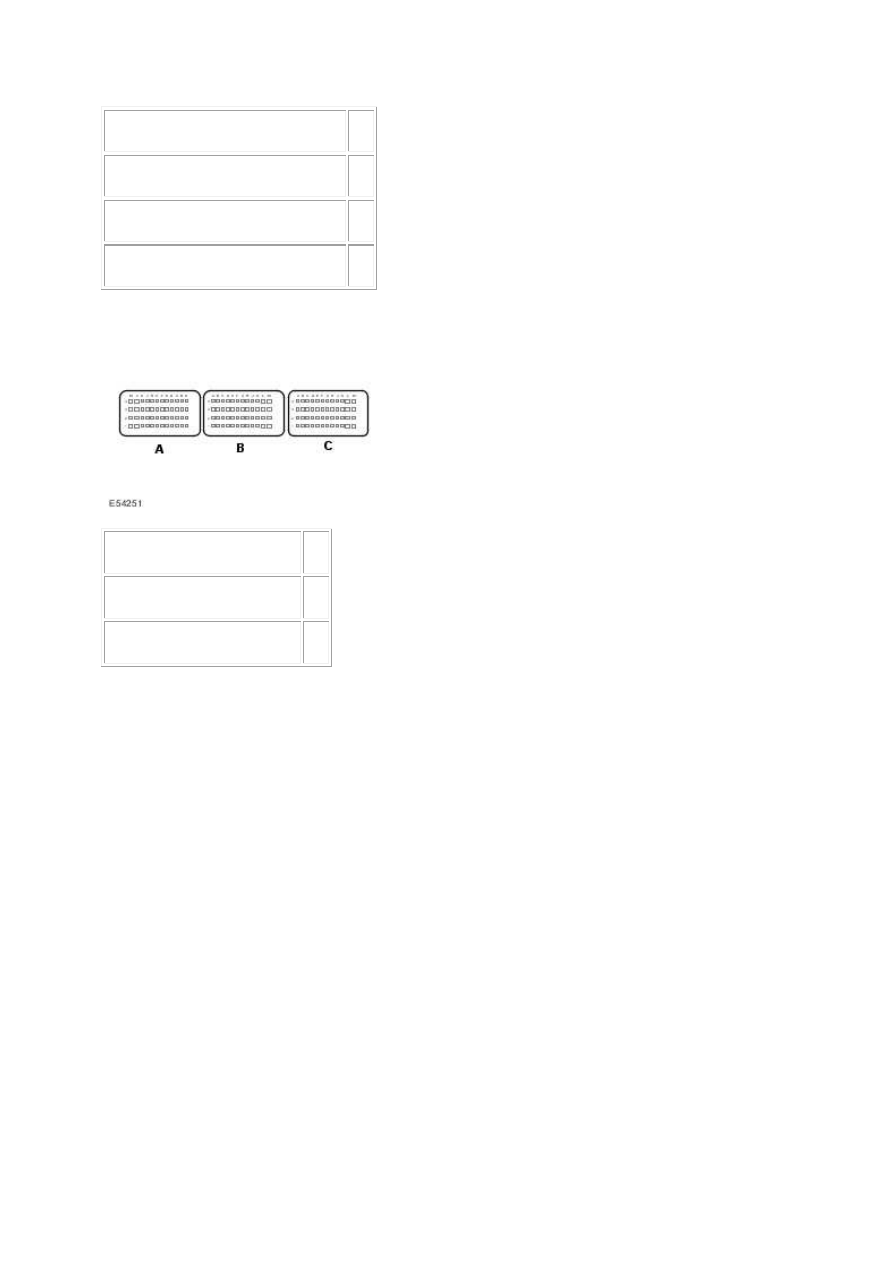

2.



Circuit



Pin

Mass air flow sensor - signal



G4



Mass air flow sensor - return  L4





3. Key on, engine running. 4. Access the ECM-Left hand bank mass air flow sensor signal frequency

PID using the Jaguar approved diagnostic system or a scan tool.

Is the Hot$MAF between 4 g/sec - 18 g/sec?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness.



-> No

GO to Pinpoint Test  G549822t138.



G549822t138 : CHECK THE MAF PID VALUE

1. Access the ECM-Left hand bank mass air flow sensor signal frequency PID using the Jaguar

approved diagnostic system or a scan tool.

Is the Hot$MAF less than 4 g/sec?

-> Yes

GO to Pinpoint Test  G549822t140.





-> No

GO to Pinpoint Test  G549822t139.



G549822t139 : CHECK FOR AIR LEAKAGE BETWEEN THE TURBOCHARGER
AND THE LEFT HAND BANK MAF SENSOR

1. Key off. 2. Check for air leakage between the turbocharger and the left hand bank MAF sensor.

Intake Air Distribution and Filtering

Are there any air leaks?

-> Yes

REPAIR the fault as necessary. Clear any DTCs, test the system for normal operation.



-> No

GO to Pinpoint Test  G549822t141.



G549822t140 : CHECK FOR OIL INGESTION

1. Key off. 2. Check for oil ingestion via the engine manifold.

Is there any oil ingestion?

-> Yes

REPAIR/INSTALL a new left hand bank MAF sensor.

Mass Air Flow (MAF) Sensor (18.30.15)  Check/rectify any external oil leaks.



-> No

GO to Pinpoint Test  G549822t141.



G549822t141 : CHECK THE COMPONENT RESISTANCE

1. Disconnect the left hand bank MAF sensor connector, EC68. 2. Measure the resistance between:

EC68, component side  EC68, component side

Pin 04



Pin 03





Is the resistance between 120 - 130 Kohms?
