Diagnosis and testing





Rear Suspension

For additional information, refer to

<<204-00>>

.





Removal and installation





Lower Arm (64.35.43)

Removal

All vehicles



1 . Make sure the park brake is in the off position.





2 . Remove the wheel and tire.

For additional information, refer to

Wheel and Tire (74.20.05)







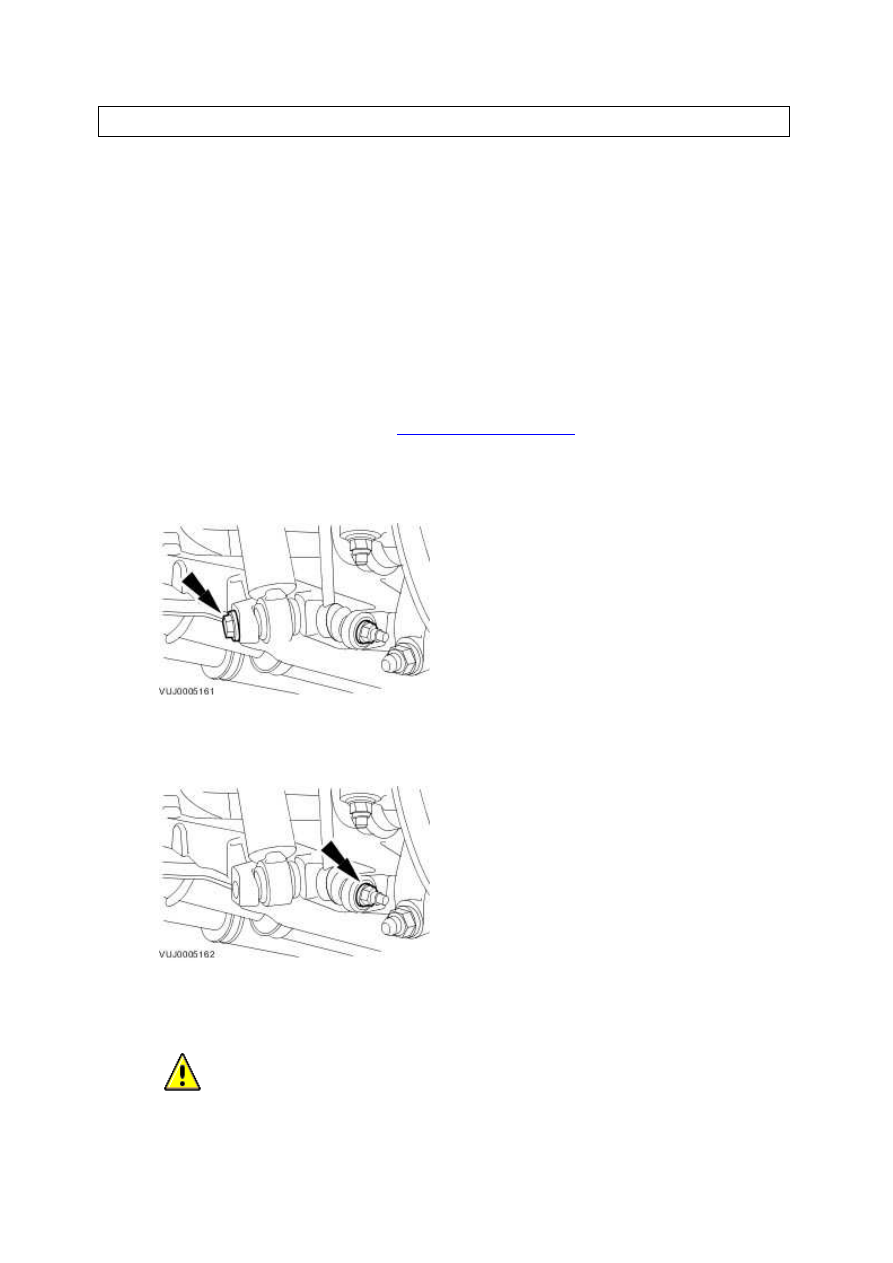

3 . Detach the shock absorber assembly from the lower arm.







4 . Detach the stabilizer bar link.





Vehicles without Brembo brakes



5 .

  CAUTION: The brake caliper must be supported at all times.





www.

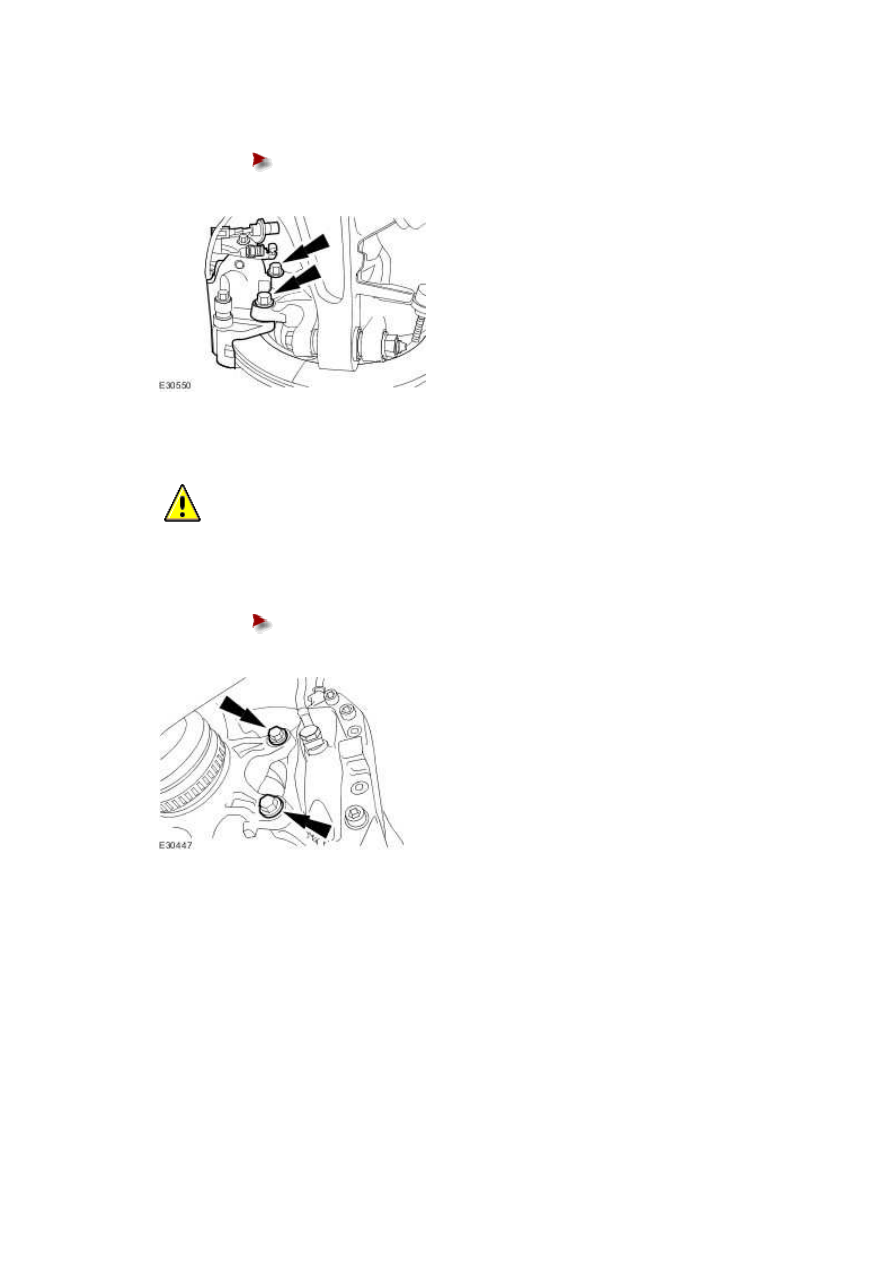

Detach the brake caliper and secure to one side.





Remove and discard the brake caliper retaining bolts.









Vehicles with Brembo brakes



6 .

  CAUTION: The brake caliper must be supported at all times.





Detach the brake caliper and secure to one side.





Remove and discard the brake caliper retaining bolts.









All vehicles



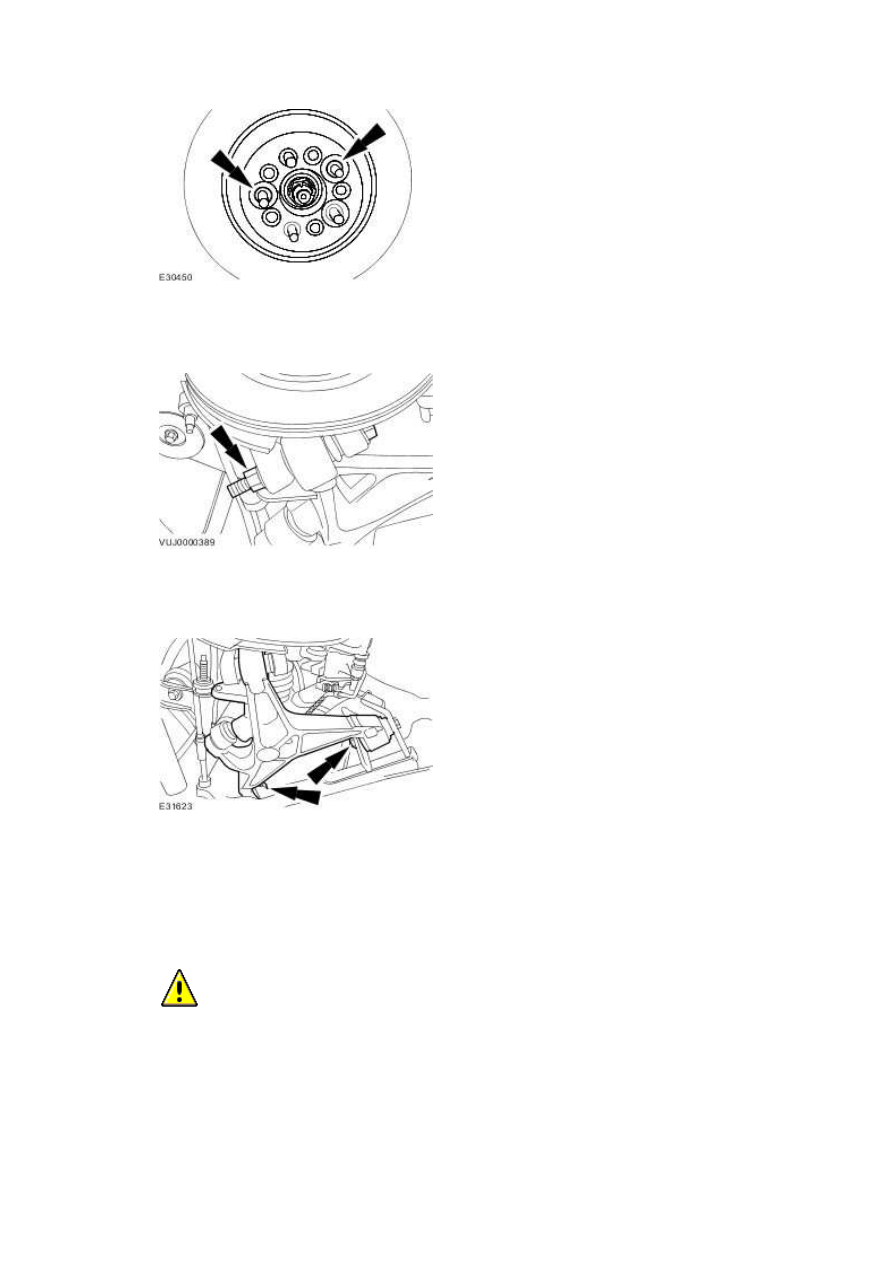

7 . Remove and discard the retaining clips and reposition the brake disc.







8 . Detach the lower arm from the wheel hub assembly.







9 . Remove the lower arm.







Installation

All vehicles



1

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Install the lower arm.
