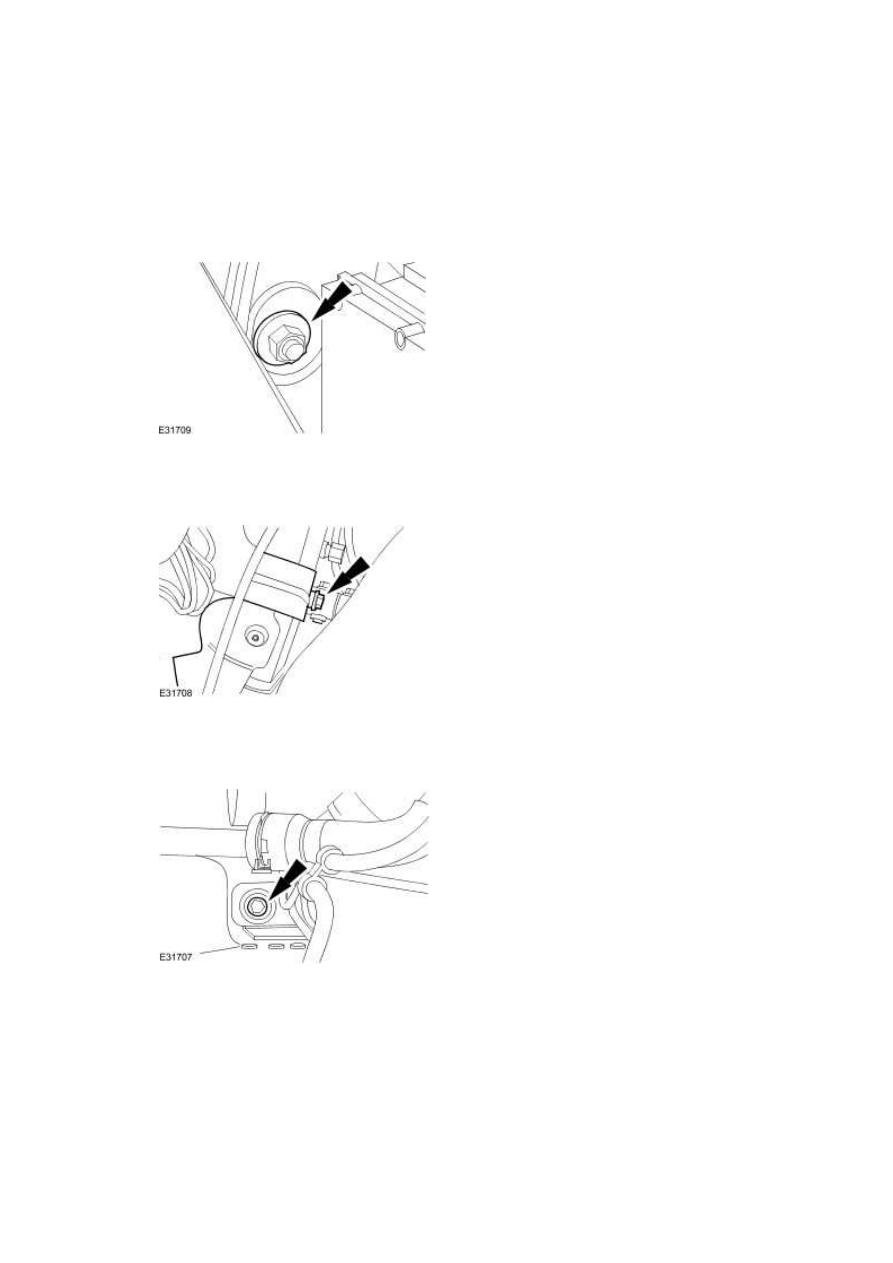

2 . Install the upper arm front retaining nut.







3 . Install the upper arm rear retaining nut.







4 . Install the air spring assembly.

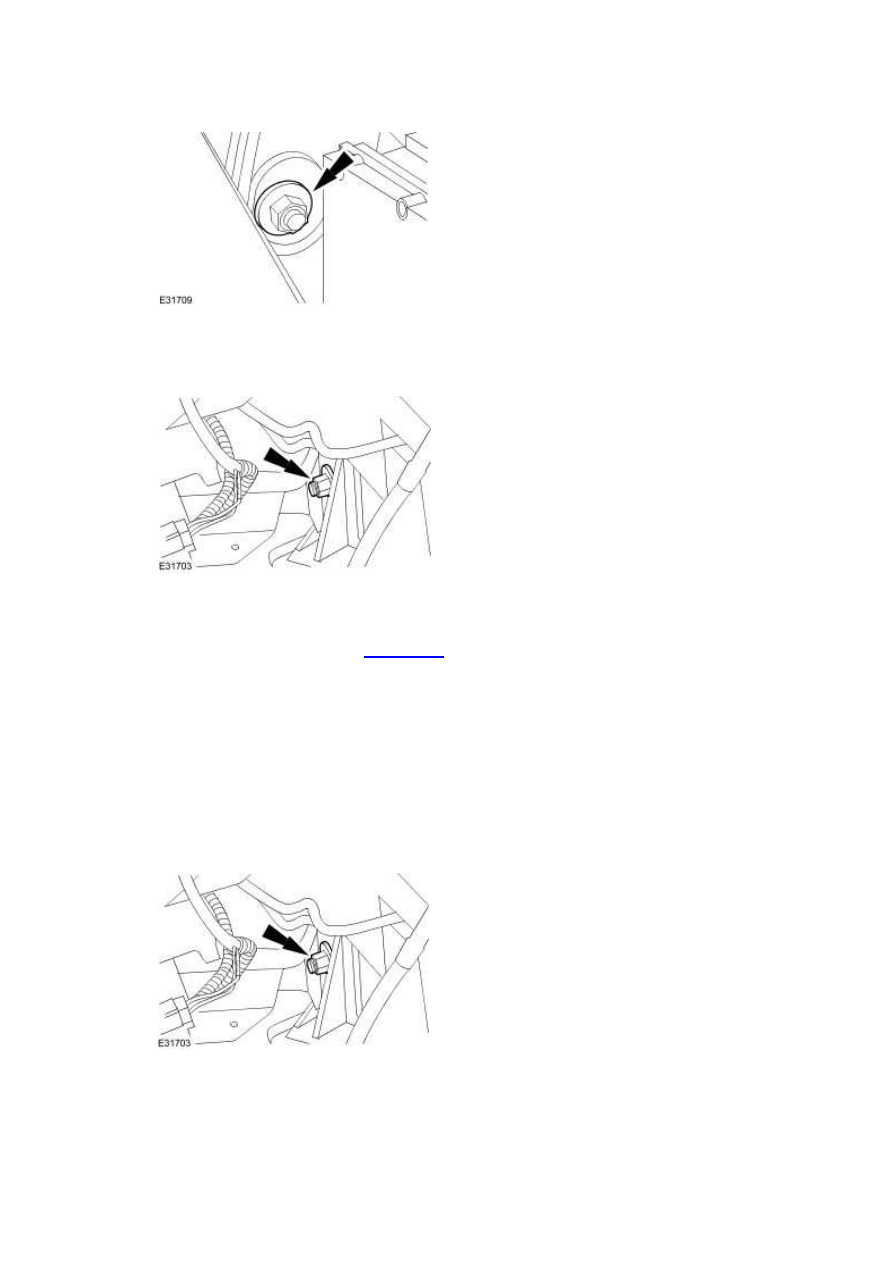

<<204-05>>







5

.



NOTE:





The final tightening of the Upper arm retaining nut must be carried out with the vehicle

on its wheels.





Tighten to 47 Nm.







6

.



NOTE:





The final tightening of the Upper arm retaining nut must be carried out with the vehicle

on its wheels.





Tighten to 47 Nm.

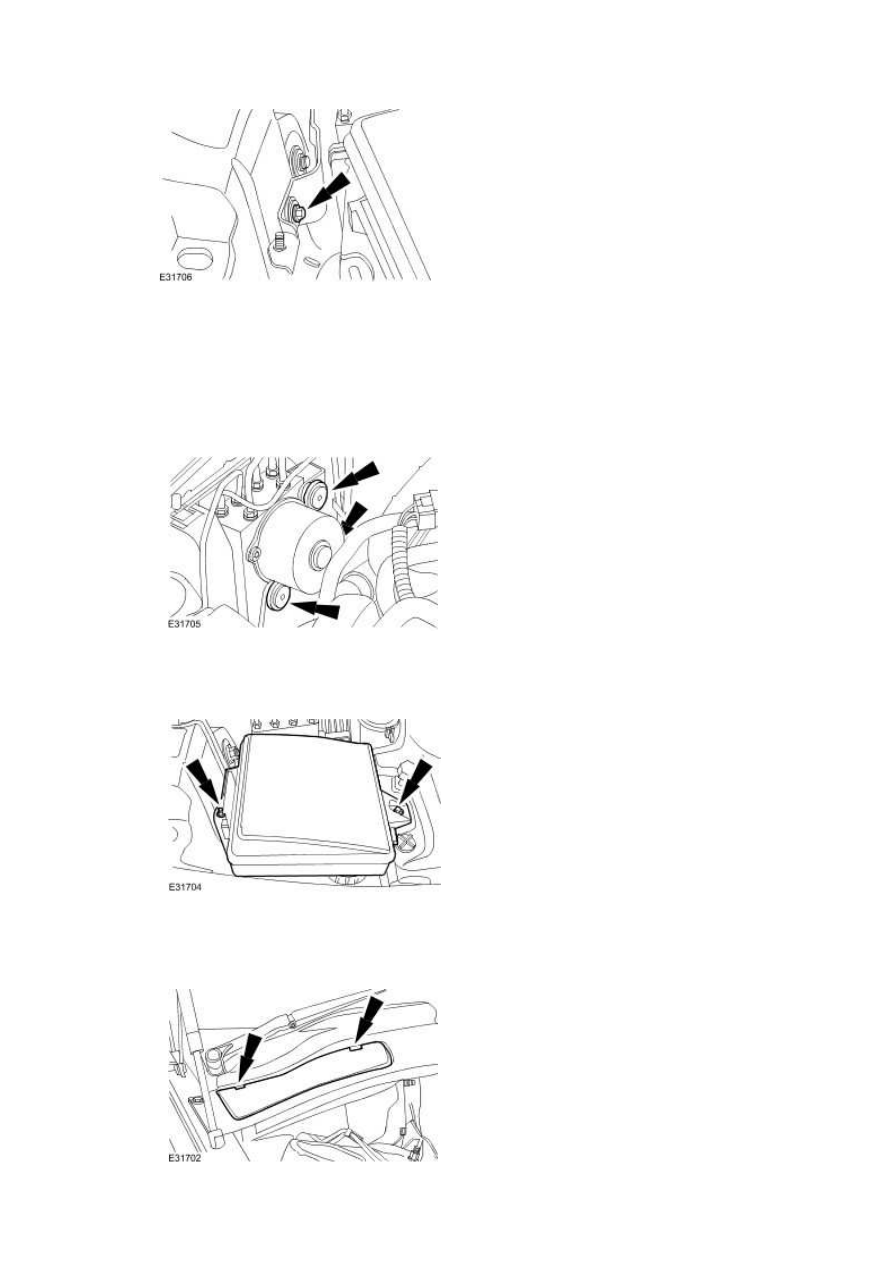

7 . Attach the hydraulic control unit mounting bracket.







8 . Install the hydraulic control unit mounting bracket retaining bolt.







9 . Install the hydraulic control unit mounting bracket upper retaining bolt.

www.







10 . Attach the hydraulic control unit.



1) Tighten to 9 Nm.











11 . Attach the engine compartment battery junction box.







12 . Install the cowl vent screen access panel.

Front Wheel Bearing and Wheel Hub
(60.25.03)

Removal

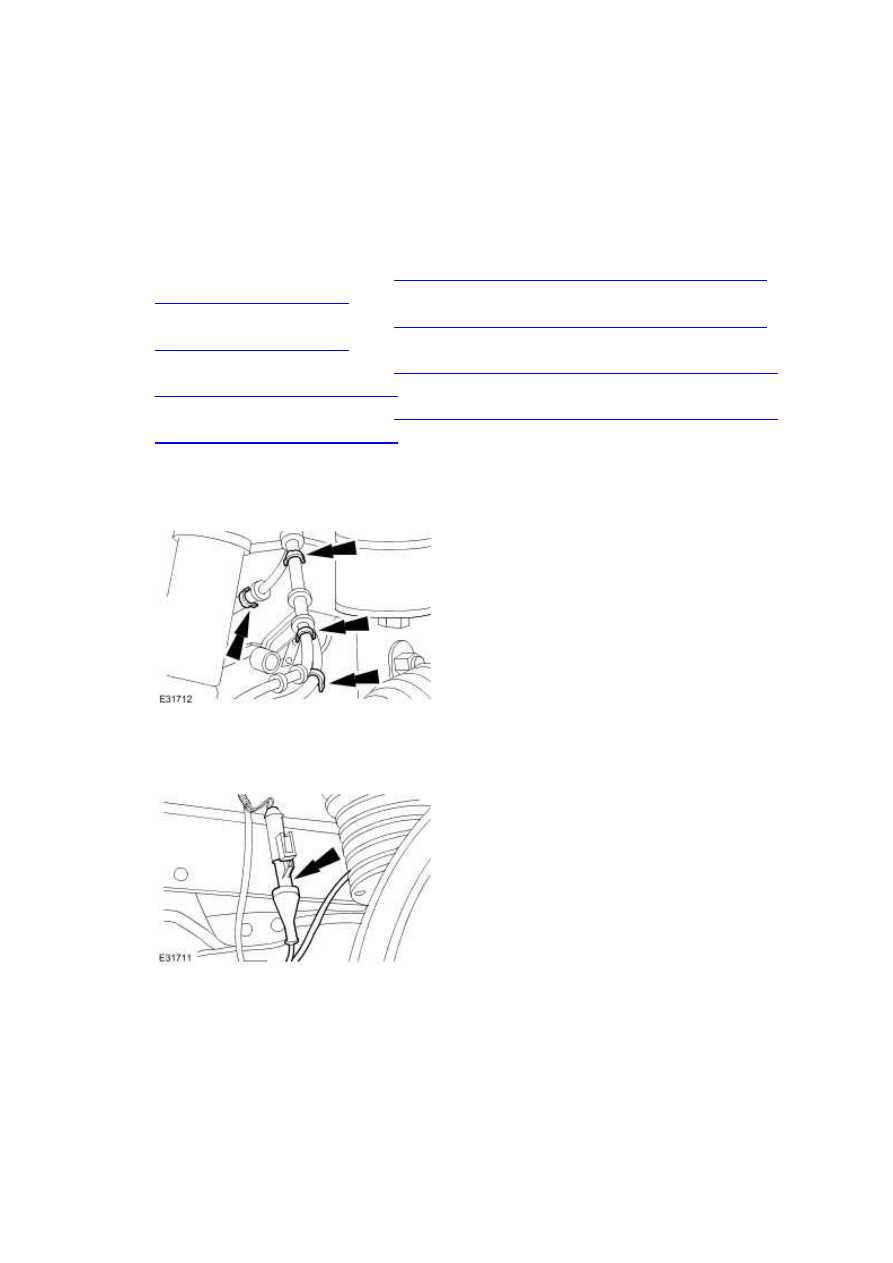

1

.



Remove the brake disc.

For additional information, refer to

Brake Disc - Vehicles With: Standard Brakes, VIN Range:

G00442->G45703 (70.10.10)



For additional information, refer to

Brake Disc - Vehicles With: Standard Brakes, VIN Range:

G45704->G99999 (70.10.10)



For additional information, refer to

Brake Disc - Vehicles With: High Performance Brakes, VIN

Range: G00442->G45703 (70.10.10)



For additional information, refer to

Brake Disc - Vehicles With: High Performance Brakes, VIN

Range: G45704->G99999 (70.10.10)









2 . Detach the front wheel speed sensor harness.







3 . Disconnect the front wheel speed sensor electrical connector.







4 . Remove the wheel bearing and wheel hub retaining bolts.
