Jaguar XJ (X350). Service manual - part 61







12 . NOTE:





Left-hand shown, right-hand similar.



Attach the engine mount.





Tighten to 55 Nm.











13 . NOTE:





Left-hand shown, right-hand similar.



Attach the air spring assembly.





Tighten to 175 Nm.











14 . NOTE:





Left-hand shown, right-hand similar.



Tighten the rear lower arm retaining nut and bolt.

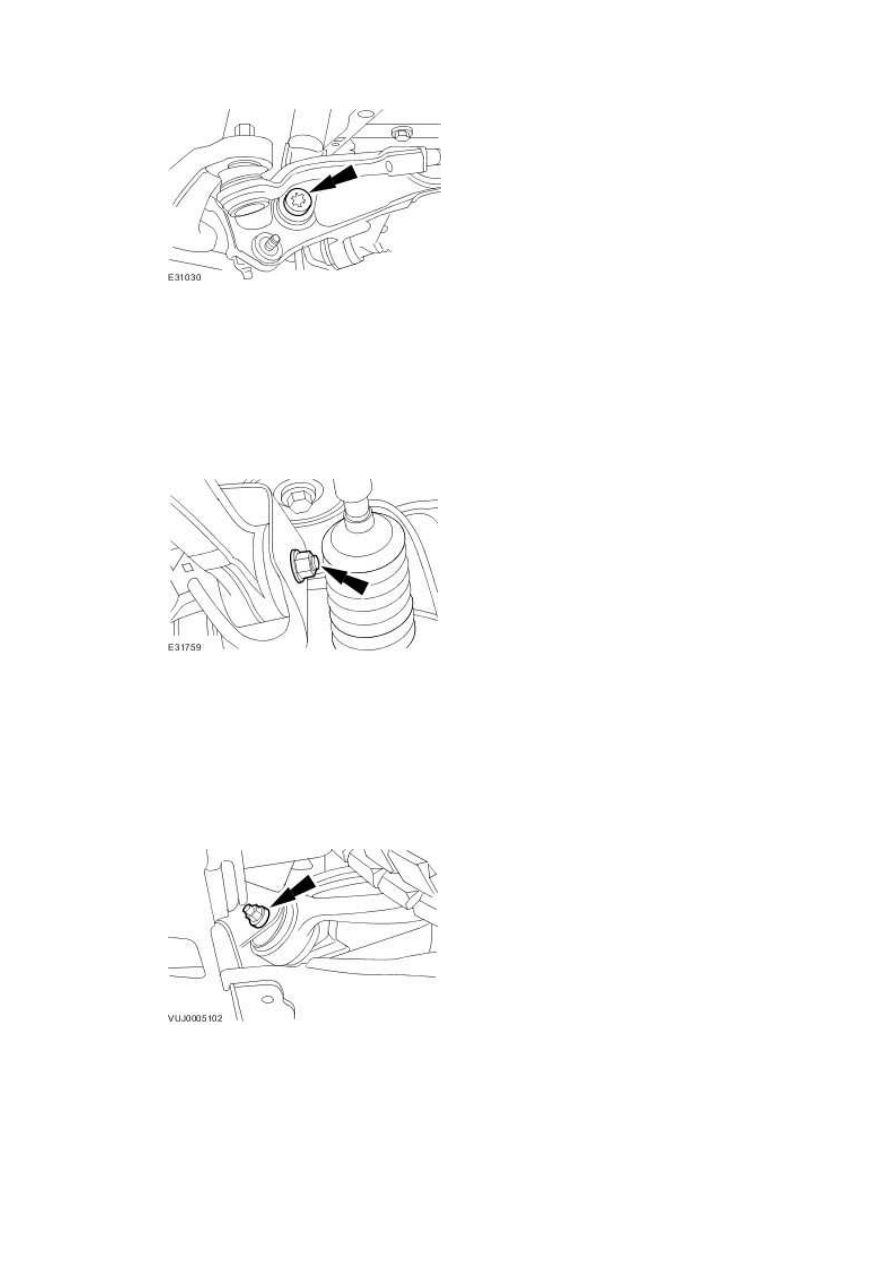

15 . NOTE:





Left-hand shown, right-hand similar.



Tighten the front lower arm retaining nut and bolt.

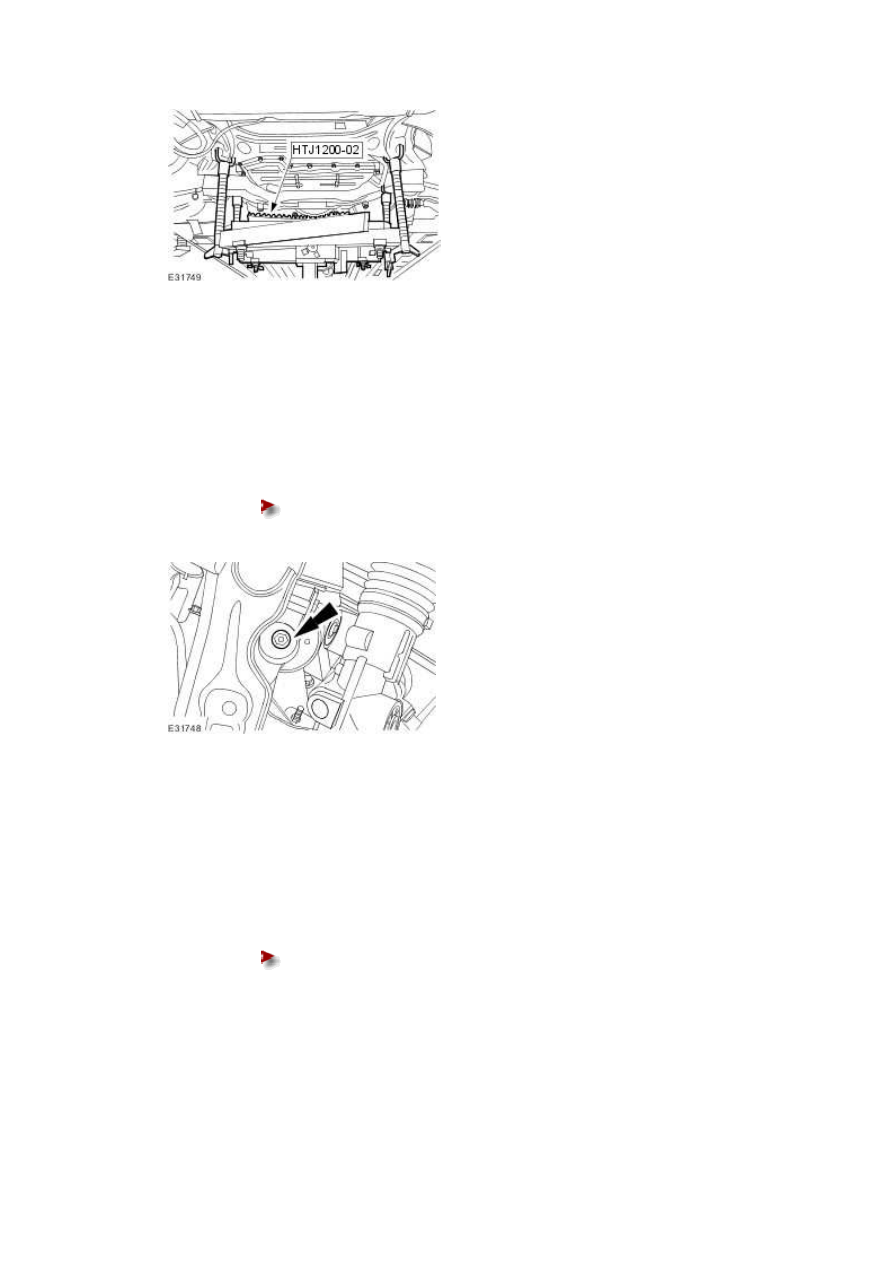

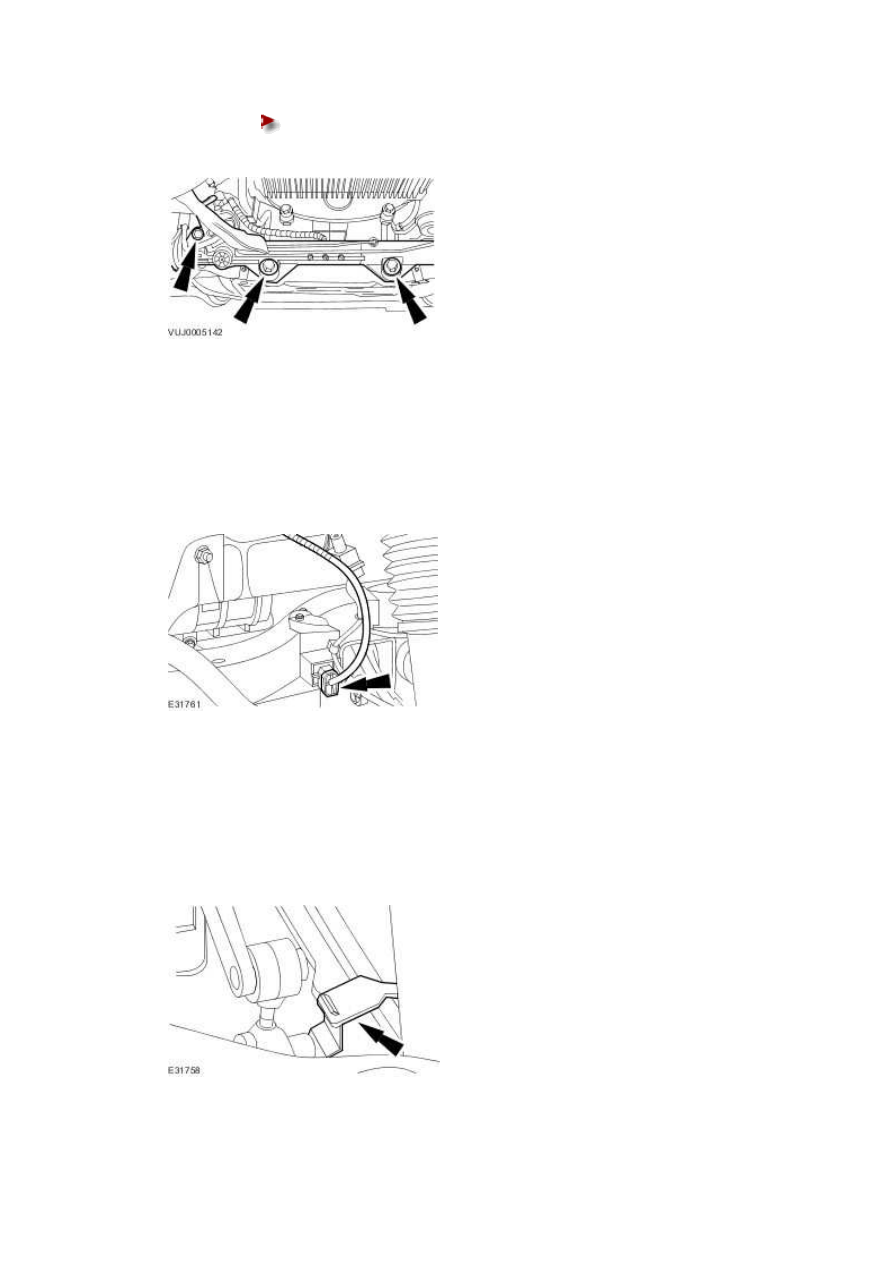

16 . Install the steering gear.

www.





Tighten to 100 Nm.

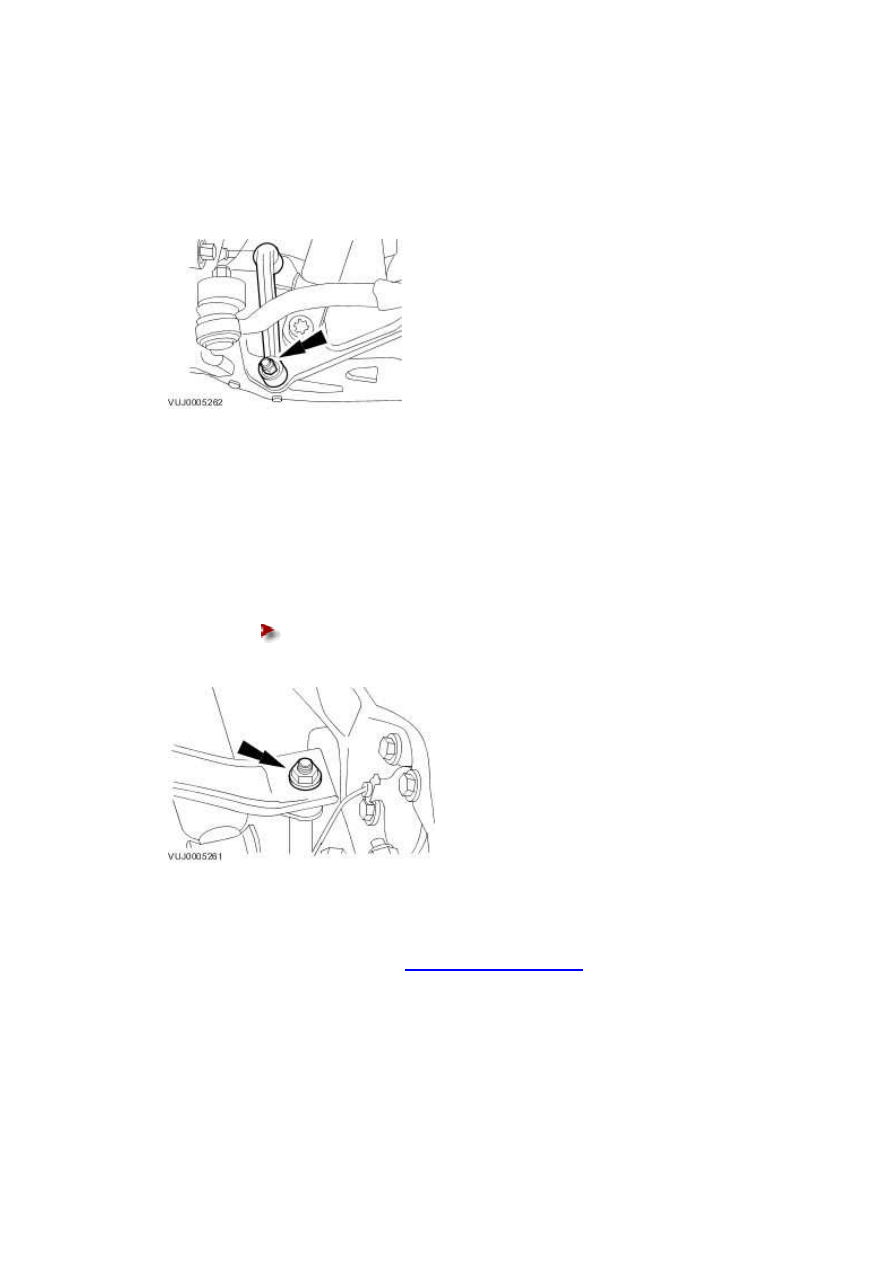

17 . NOTE:





Left-hand shown, right-hand similar.



Connect the headlamp leveling sensor electrical connector.







18 . NOTE:





Left-hand shown, right-hand similar.



Attach the headlamp leveling sensor retaining clip.







19 . NOTE:





Left-hand shown, right-hand similar.



Install the stabilizer bar link.







20 . NOTE:





Left-hand shown, right-hand similar.



Attach the stabilizer bar link.





Tighten to 43 Nm.











21 . Install the front wheels and tires.

For additional information, refer to

Wheel and Tire (74.20.05)







22 . Install the air deflector.
