Jaguar XJ (X350). Service manual - part 53

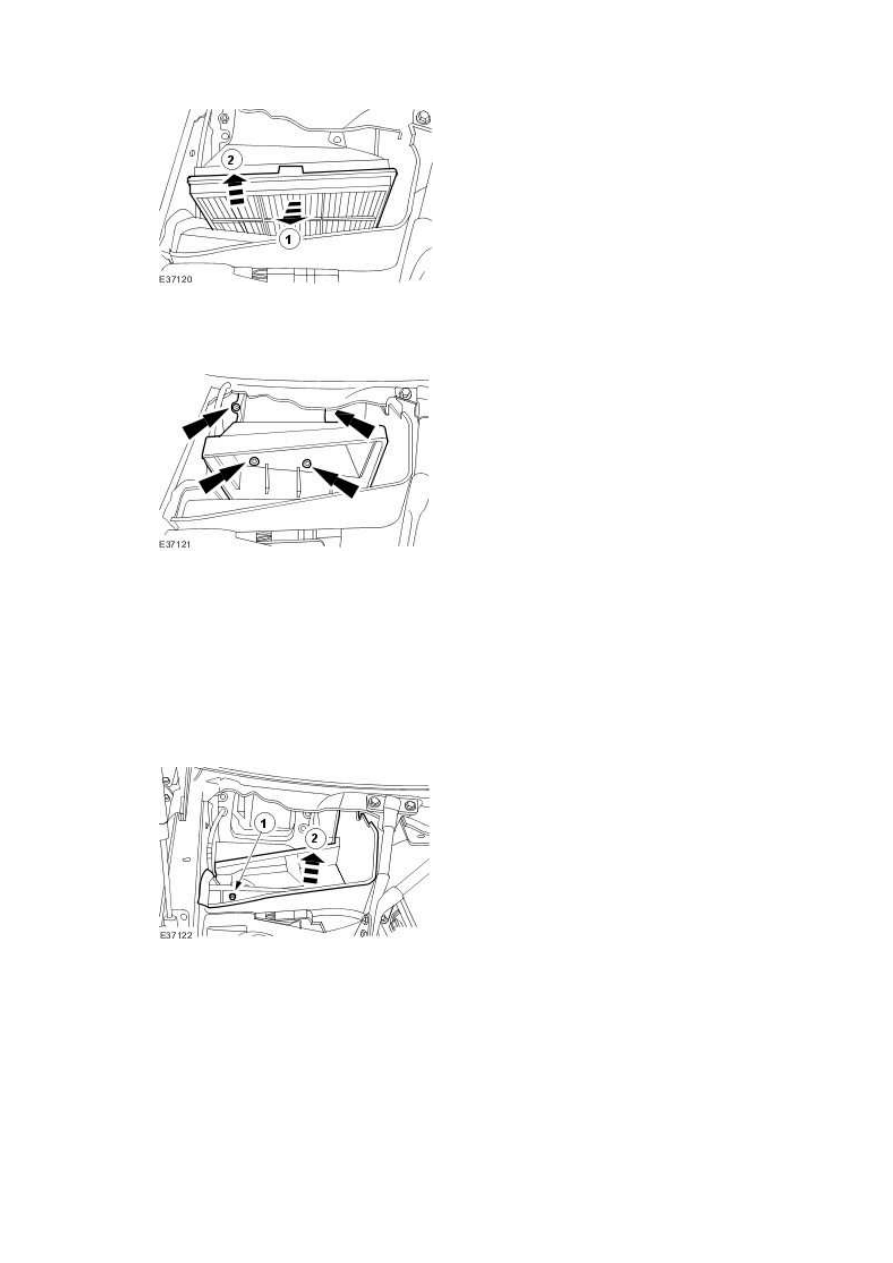

3 . Remove the cabin air filter housing.







4 . Remove the right-hand engine compartment panel.

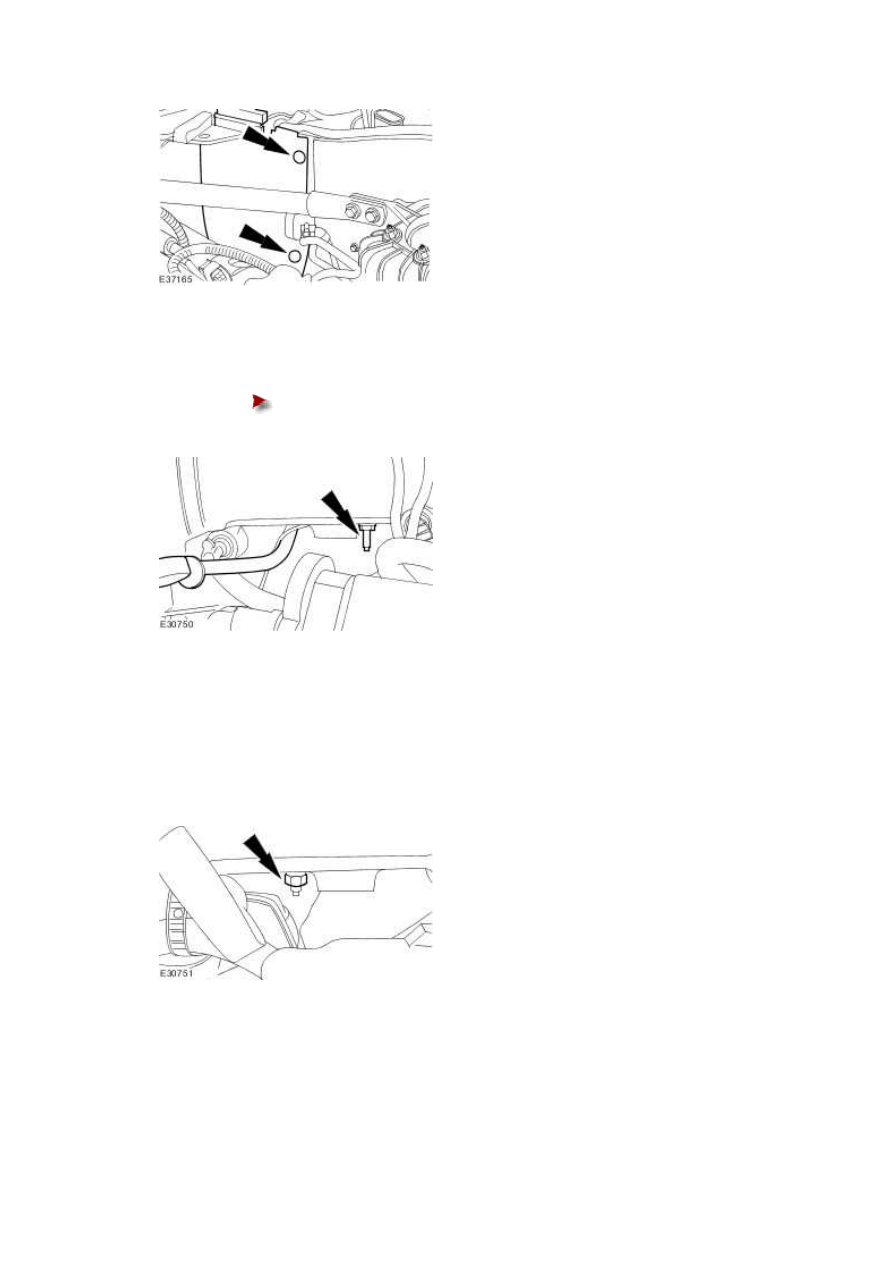

1) Remove the retaining bolt.





2) Remove the right-hand engine compartment panel.

















6 . Detach the dipstick tube.





Remove the dipstick tube retaining bolt.











7 . NOTE:





Left-hand shown, right-hand similar.



Loosen the exhaust manifold retaining nut.







8 . NOTE:





Left-hand shown, right-hand similar.



5 . Remove the left-hand engine compartment access panel.

www.

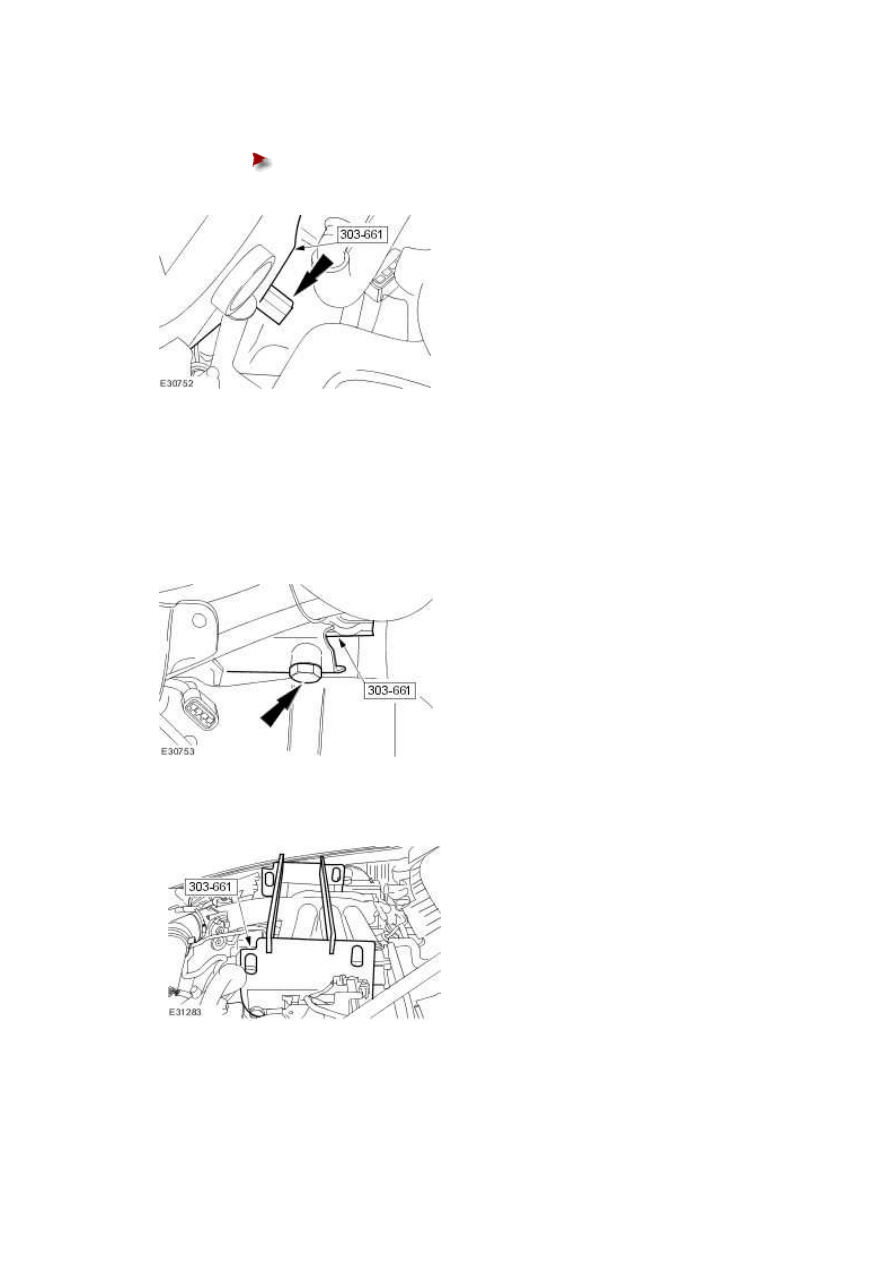

Install the special tool to the exhaust manifold.





Install the retaining bolt.











9 . NOTE:





Left-hand shown, right-hand similar.



Install the retaining bolt.







10 . Install the special tool support bars to the special tool.

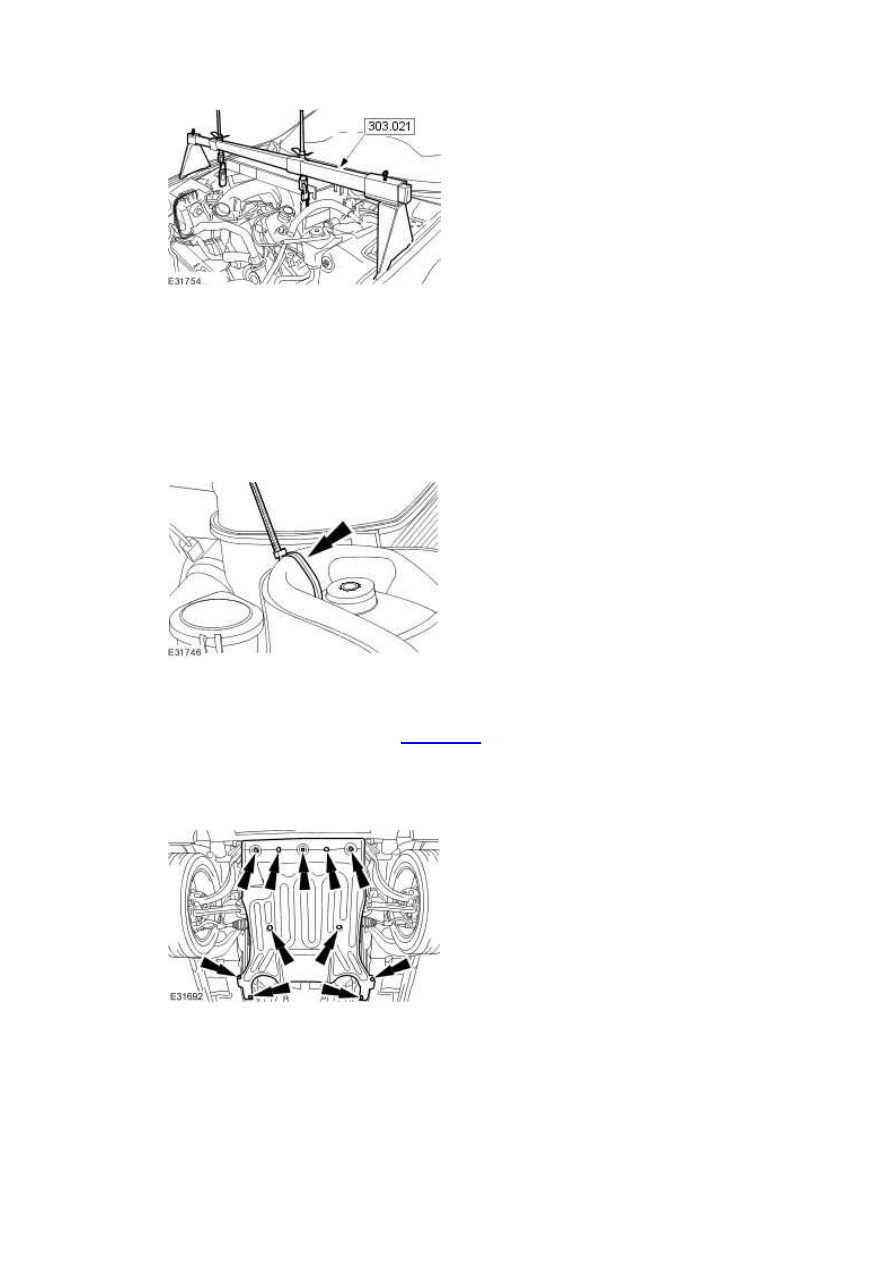

11 . Install the special tool.







12 . NOTE:





Right-hand shown, left-hand similar.



Support the radiator.







13 . Remove the radiator splash shield.

<<501-02>>







14 . Remove the air deflector.







15 . NOTE:





Left-hand shown, right-hand similar.
