Isuzu N-Series. Service manual - part 650

6E-22    Engine Control System (4HK1)

Boost Pressure Sensor

Legend

1. Boost Pressure Sensor



N6A6568E

1

 Engine Control System (4HK1)    6E-23

Camshaft Position (CMP), Crankshaft Position (CKP) Sensors

Legend

1. Camshaft Position (CMP) Sensor

2. Crankshaft Position (CKP) Sensor



1

2

N6A6571E

6E-24    Engine Control System (4HK1)

Exhaust Gas Recirculation (EGR) Valve and Intake Throttle Valve

Legend

1. Exhaust Gas Recirculation (EGR) Valve

2. Intake Throttle Valve



1

2

N6A6572E

 Engine Control System (4HK1)    6E-25

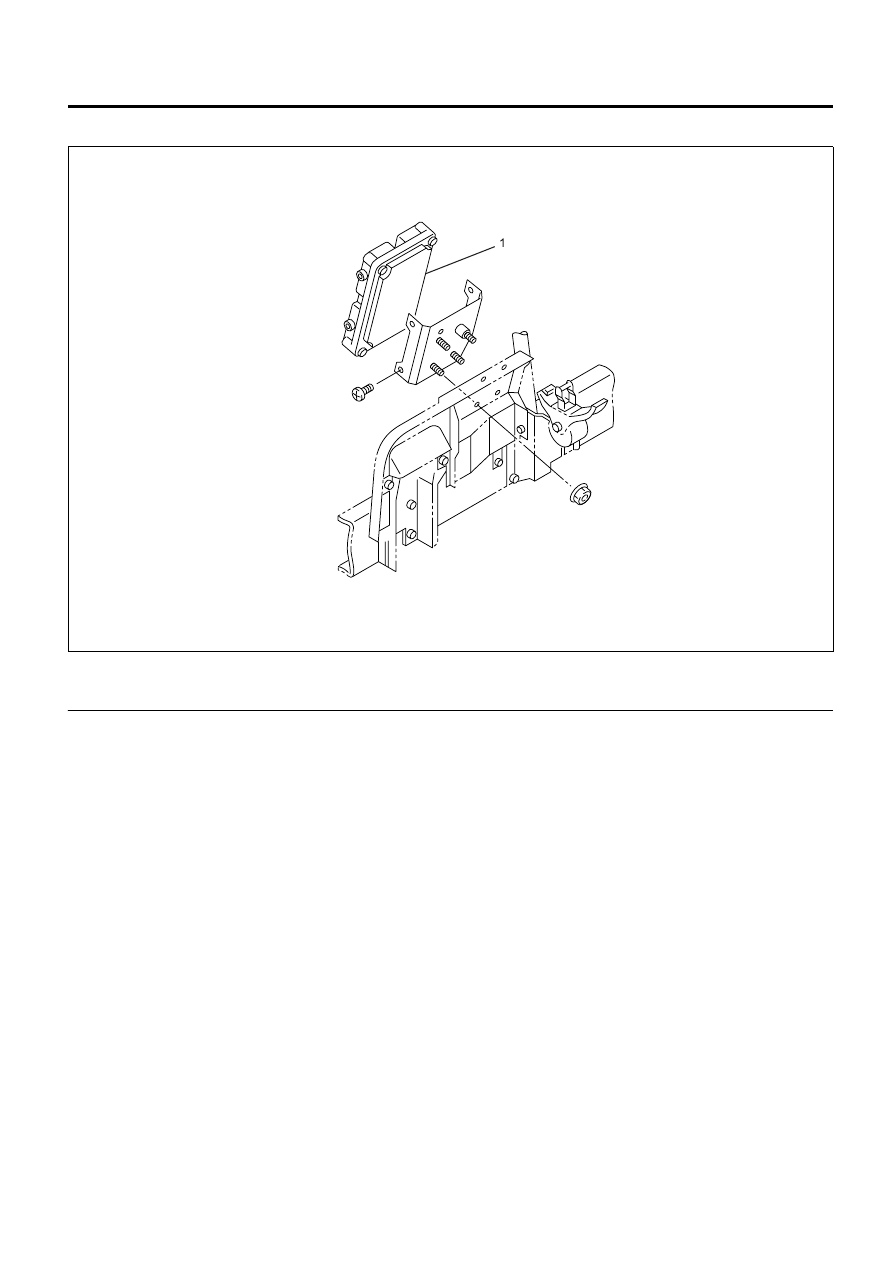

Engine Control Module (ECM)

Legend

1. Engine Control Module (ECM)



N6A6626E
