6E-40 EMISSION AND ELECTRICAL DIAGNOSIS

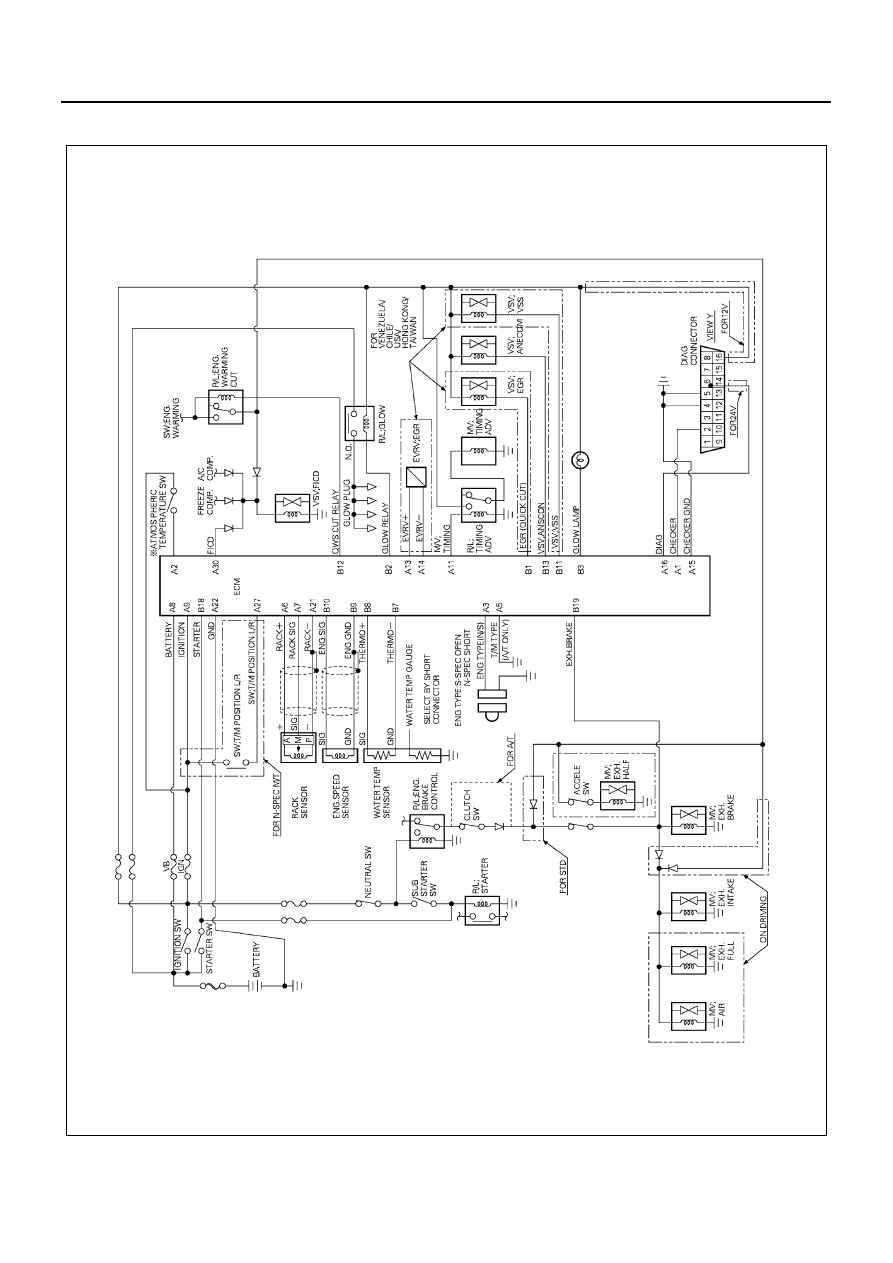

Engine Control Module (ECM) System Wiring Diagram

N6A1669E

EMISSION AND ELECTRICAL DIAGNOSIS 6E-41

Auxiliary Engine Control System

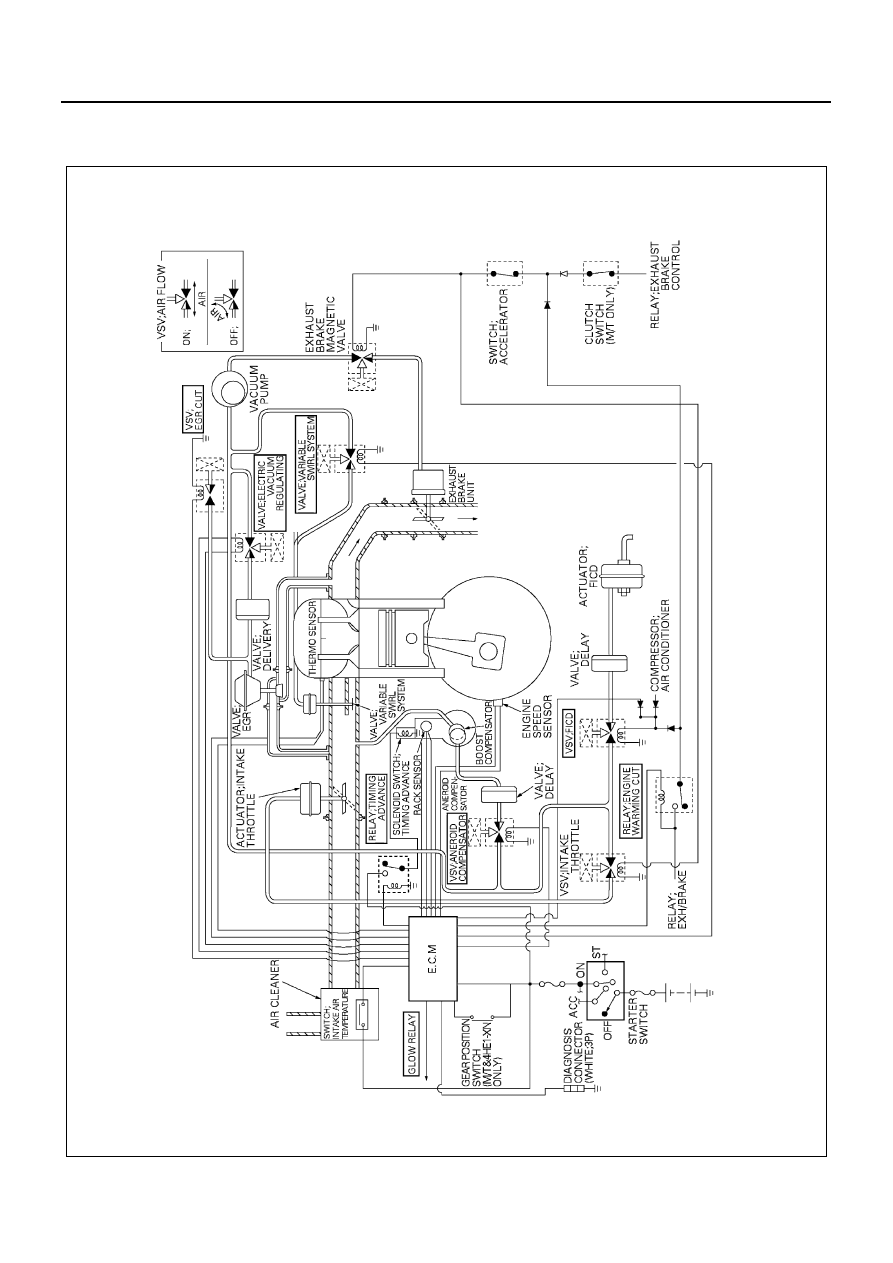

Equipped with Exhaust Gas Recirculation and Variable Swirl System

N6A1670E

6E-42 EMISSION AND ELECTRICAL DIAGNOSIS

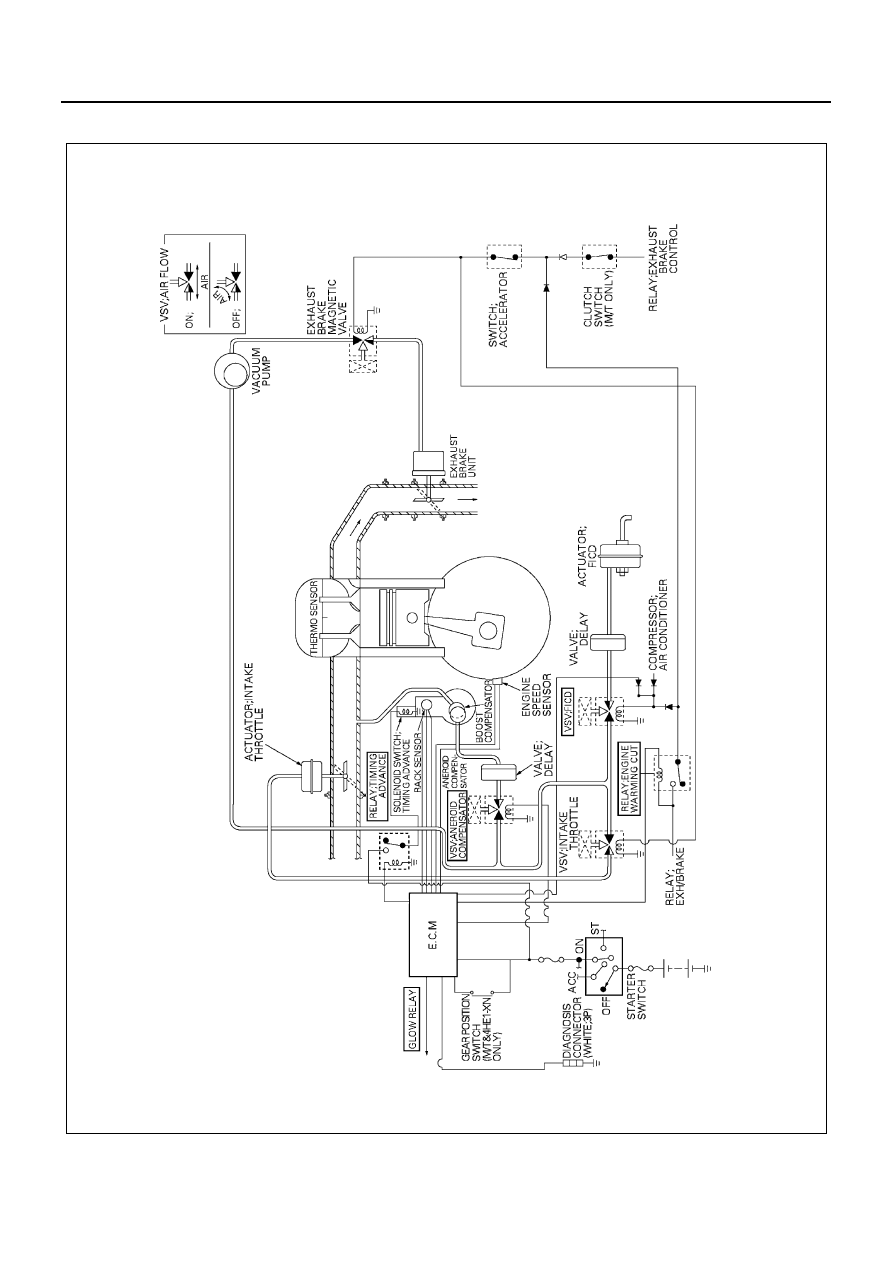

Equipped Without Exhaust Gas Recirculation and Variable Swirl System

N6A1671E

EMISSION AND ELECTRICAL DIAGNOSIS 6E-43

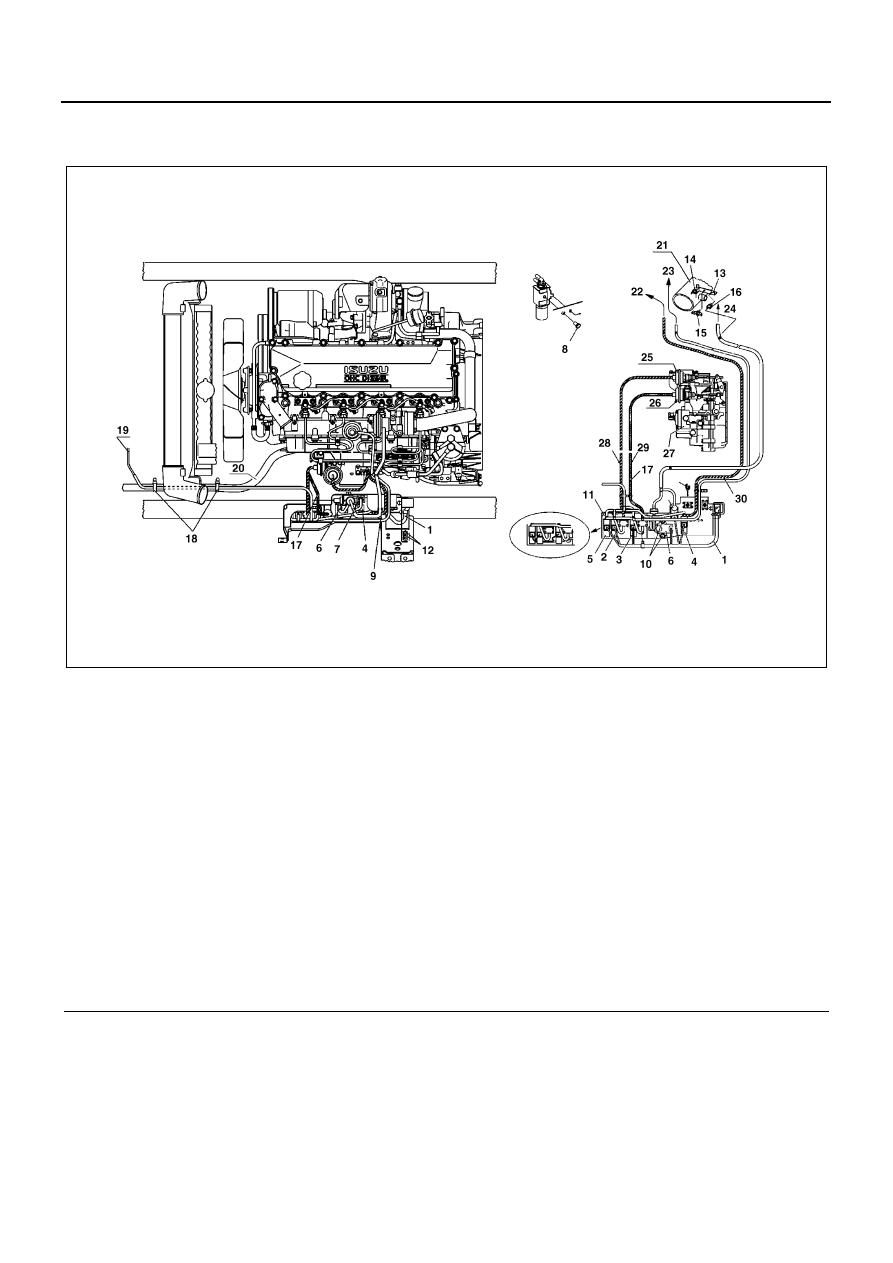

Vacuum Switching Valve (VSV) Circuit

Equipped with Exhaust Gas Recirculation and Variable Swirl System

Legend

1. Extension harness

16. EGR hose, injection pipe clip

2. FICD vacuum S/W valve

17. Vacuum hose assembly

3. ANECOM vacuum S/W valve

18. Vacuum hose clip

4. I/T throttle vacuum S/W valve

19. Vacuum pipe

5. VSS vacuum S/W valve

20. Heater hose

6. Electronic vacuum regulating valve

21. Inlet cover

7. EGR cut vacuum S/W valve

22. Inlet throttle

8. VSV fix bolt

23. VSS

9. EGR hose, injection pump clip

24. EGR valve

10. Valve fix

25. FICD diaphragm

11. VSV bracket

26. Aneroid diaphragm

12. Case fix bolt

27. Injection pump

13. Rubber hose bracket

28. White stripe

14. Bracket fix bolt

29. Yellow stripe

15. VSS hose, injection pipe clip

30. Green stripe

N6A1672E
