Powertrain Interface Module – V6

Page 6E1–19

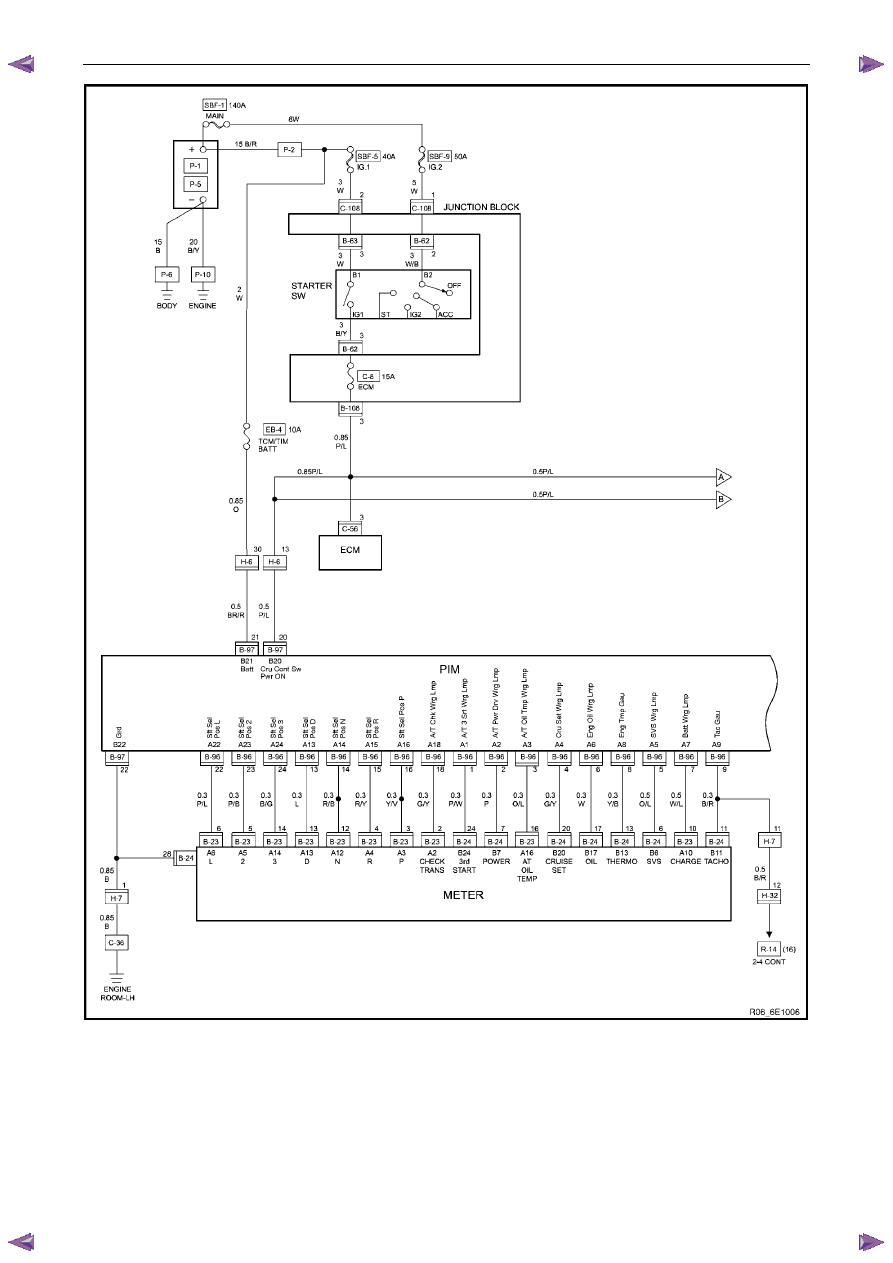

Figure 6E1 – 14



Powertrain Interface Module – V6

Page 6E1–20

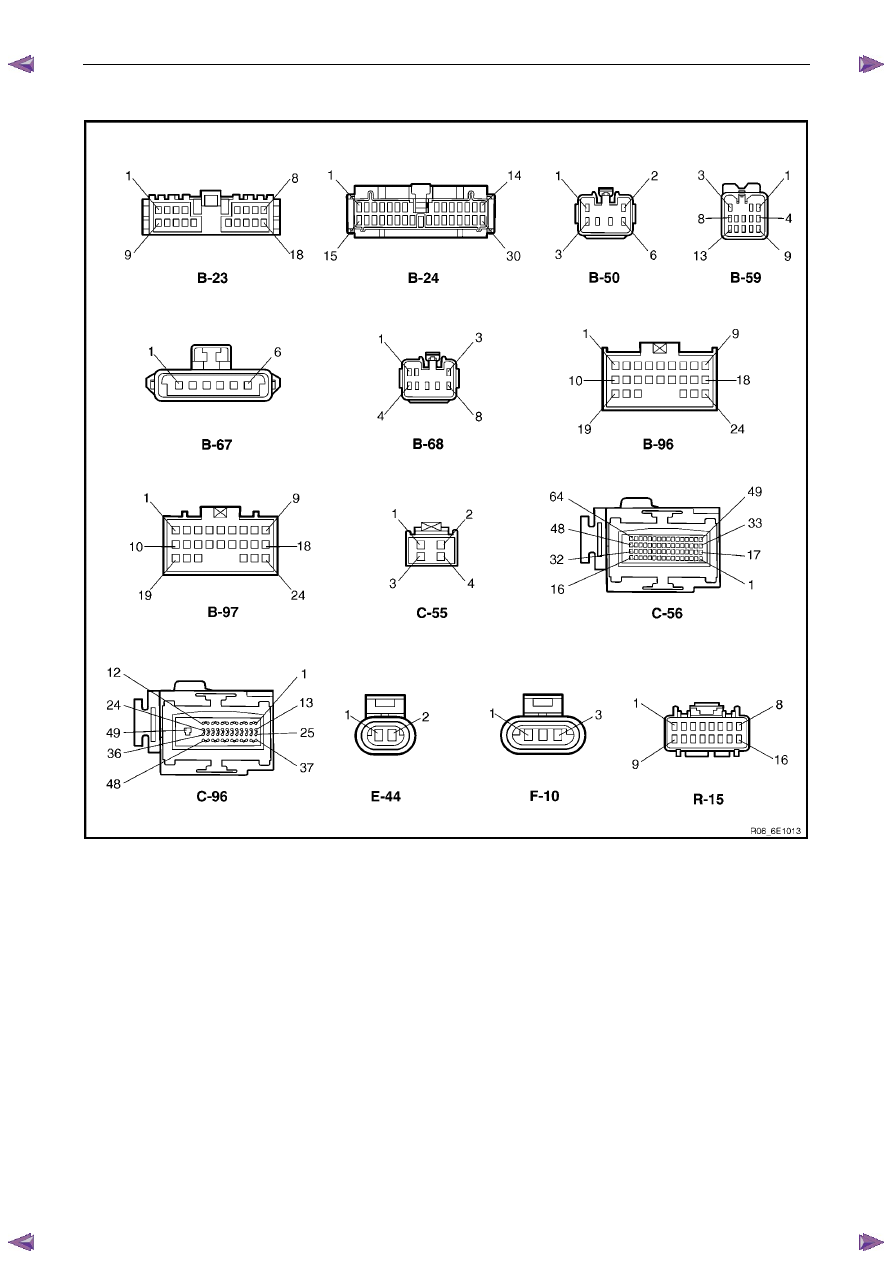

6.2 Connector

Chart



Figure 6E1 – 15



Powertrain Interface Module – V6

Page 6E1–21



6.3 Connector

Information

PIM Connector Pin Specifications

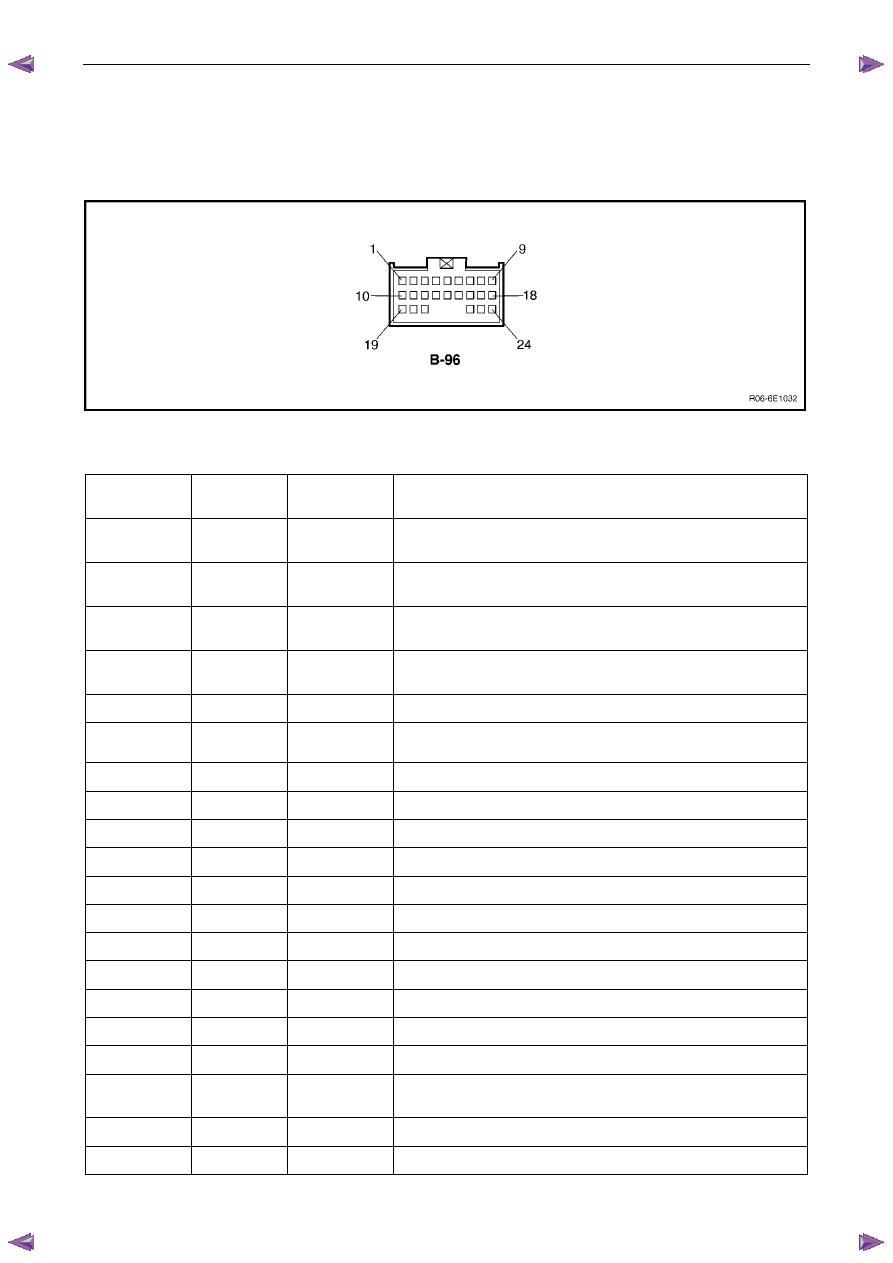

Pin Description – Connector B-96



Figure 6E1 – 1



Pin No.

Wire Colour

Circuit

Description

Function

1 P/W

A/T 3 Srt Wrg

Lmp

Auto Transmission 3rd Start Warning Lamp

2 P

A/T Pwr Dr

Wrg Lmp

Auto Transmission Power Drive Warning Lamp

3 O/L

A/T Oil Tmp

Wrg Lmp

Auto Transmission Oil Temperature Warning Lamp

4 G/Y

Cru Set Wrg

Lmp

Cruise Set Warning Lamp

5

O/L

SVS Wrg Lmp

Service Vehicle Soon Warning Lamp

6 W

Eng Oil Wrg

Lmp

Engine Oil Pressure Warning Lamp holidays

7

W/L

Batt Wrg Lmp

Battery Charge Warning Lamp

8

Y/B

Eng Tmp Gau

Engine Coolant Gauge

9

B/R

Tac Gau

Tacho Gauge – RWD/4WD (2-4) Control

10 W

Imob

Sig

Immobiliser

11 — —

Not

Connected

12 — —

Not

Connected

13

L

Sft Sel Pos D

Shift Selector Position D

14

R/B

Sft Sel Pos N

Shift Selector Position N

15

R/Y

Sft Sel Pos R

Shift Selector Position R

16

Y/V

Sft Sel Pos P

Shift Selector Position P

17 — —

Not

Connected

18 G/Y

A/T Chk  Wrg

Lmp

Auto Transmission Check Warning Lamp

19 — —

Not

Connected

20 — —

Not

Connected

Powertrain Interface Module – V6

Page 6E1–22



Pin No.

Wire Colour

Circuit

Description

Function

21 — —

Not

Connected

22

P/L

Sft Sel Pos L

Shift Selector PRNDL Position L

23

P/B

Sft Sel Pos 2

Shift Selector Position 2

24

B/G

Sft Sel Pos 3

Shift Selector Position 3

Pin Description – Connector B-97



Figure 6E1 – 2

Pin No.

Wire Colour

Circuit

Description

Function

1

L

TOSS Sen

IND Speed Sensor

2

L/W

Lat G Sen

Lateral G-sensor

3

O

Lat G Sen

Lateral G-sensor

4

B

Lat G Sen

Lateral G-sensor

5 — —

Not

Connected

6 — —

Not

Connected

7 — —

Not

Connected

8 — —

Not

Connected

9 — —

Not

Connected

10

G/W

A/T 3 Srt Sw

Auto Transmission 3rd Start Switch

11

G/R

Thermo AMP

Thermo AMP

12

L/W

2-4 Cont

RWD/4WD (2-4) Control

13 G/W

Cru Cont ON

Lmp

Cruise Control ON Lamp

14 W/G

Cru Cont Main

Sw

Cruise Control Main Switch

15 LG

Cru Cont Set

Sw

Cruise Control Set Switch

16 BR/Y

Cru Cont Res

Sw

Cruise Control Resume Switch

17 GR/G

Cru Cont Can

Sw

Cruise Control Cancel Switch

18

B/W

TOSS Sen

IND Speed Sensor

19 — —

Not

Connected
