Isuzu KB P190. Service manual - part 261





6E-10  Engine Control System (4JH1)

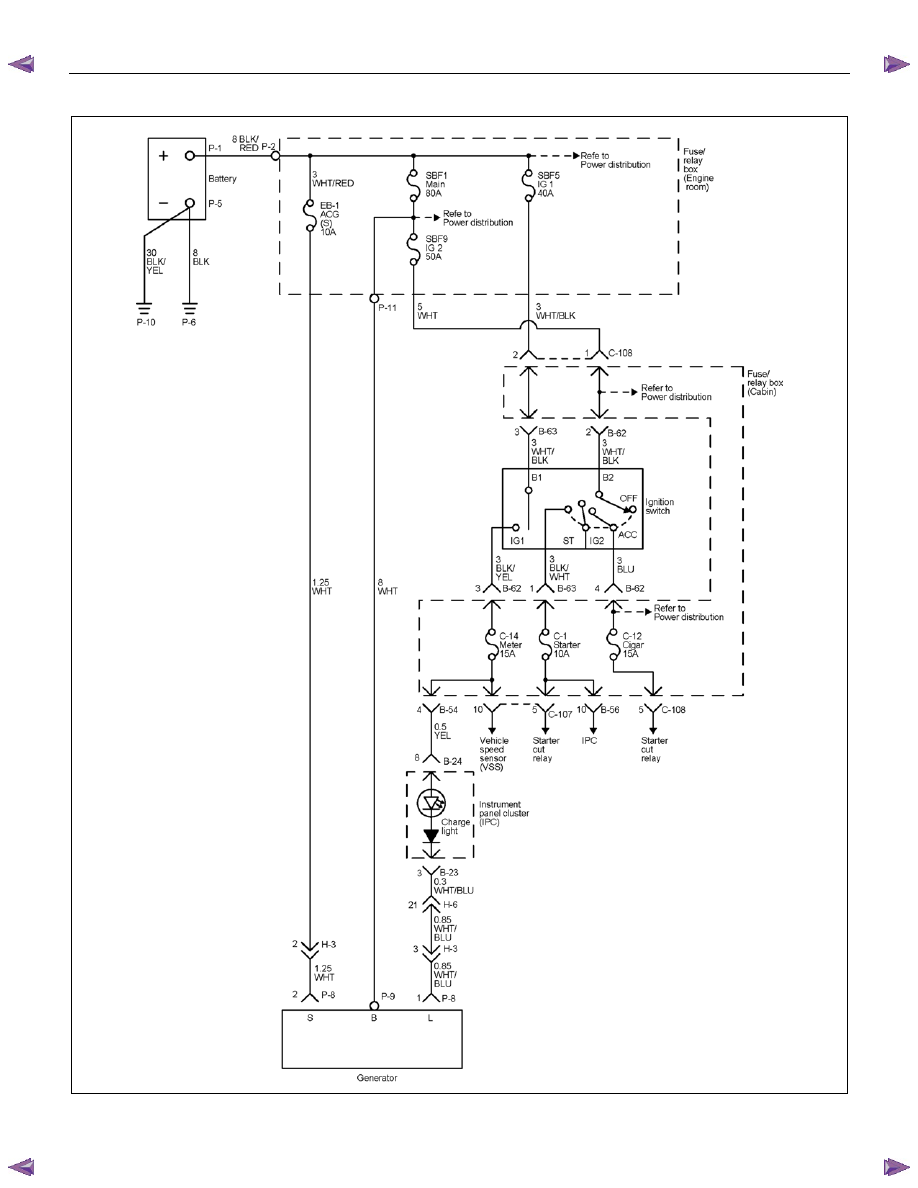

Charging System









RTW76EXF002801

Engine Control System (4JH1)  6E-11

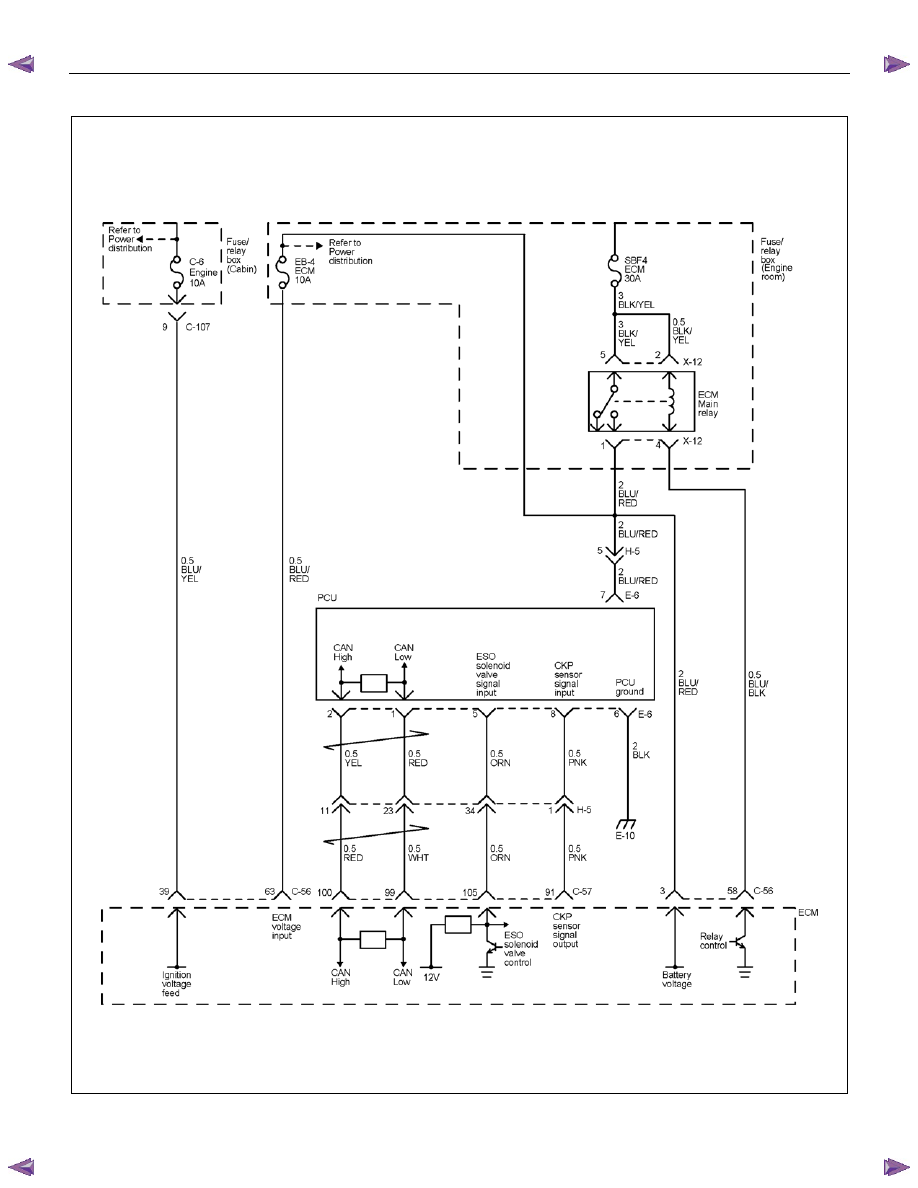

ECM Power and PCU














RTW76EXF002901

6E-12  Engine Control System (4JH1)

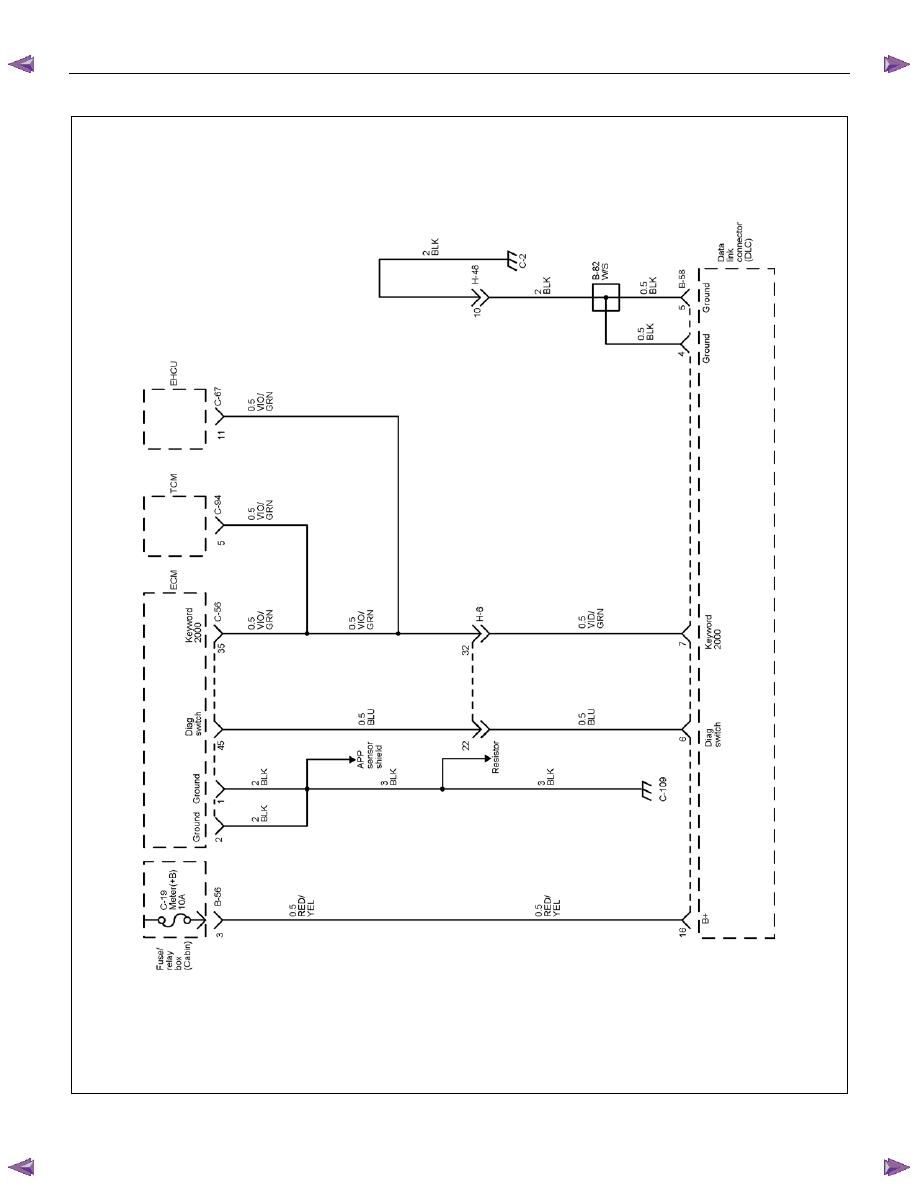

ECM Ground and DLC














RTW76EXF003001

Engine Control System (4JH1)  6E-13

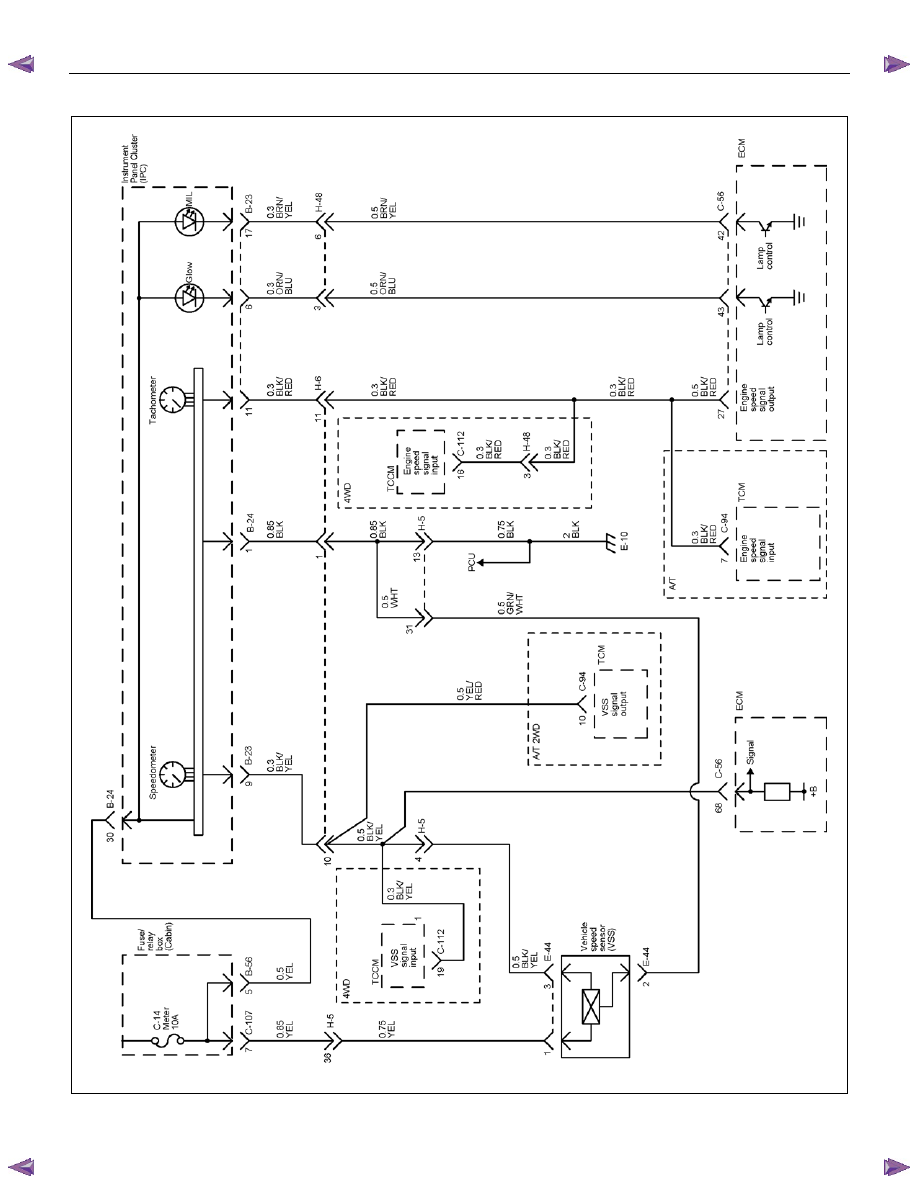

Gauges and Warning Lamps









RTW76EXF003101
