ENGINE MECHANICAL   6A – 99

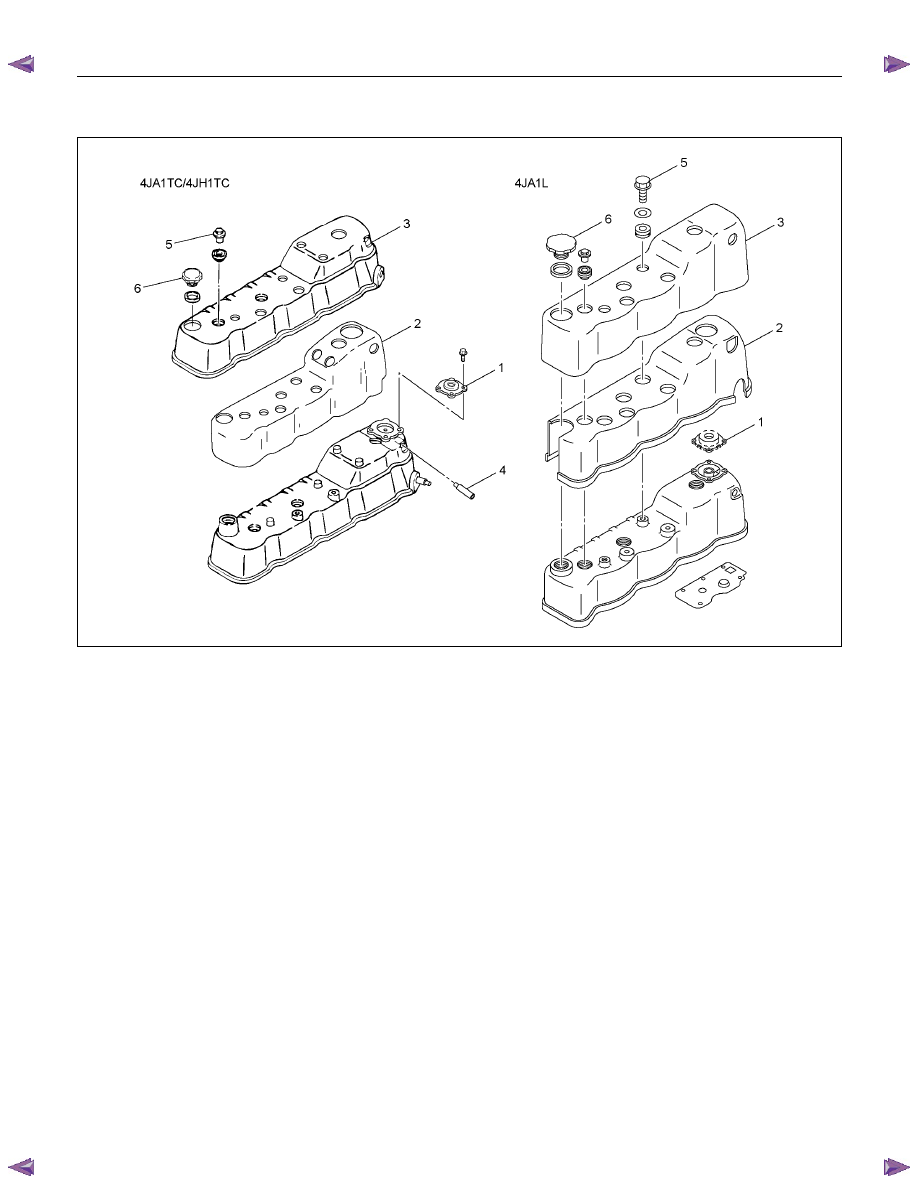

POSITIVE CRANKCASE VENTILATION (PCV) VALVE









RTW46AMF000101





Reassembly Steps









1.

Positive Crankcase Ventilation
(PCV) Valve

   5.

Fixing bolt



2.

Rubber space





6.

Oil filler cap

   3.

Cylinder head insulator cover











4.

Breather pipe









6A – 100  ENGINE MECHANICAL




















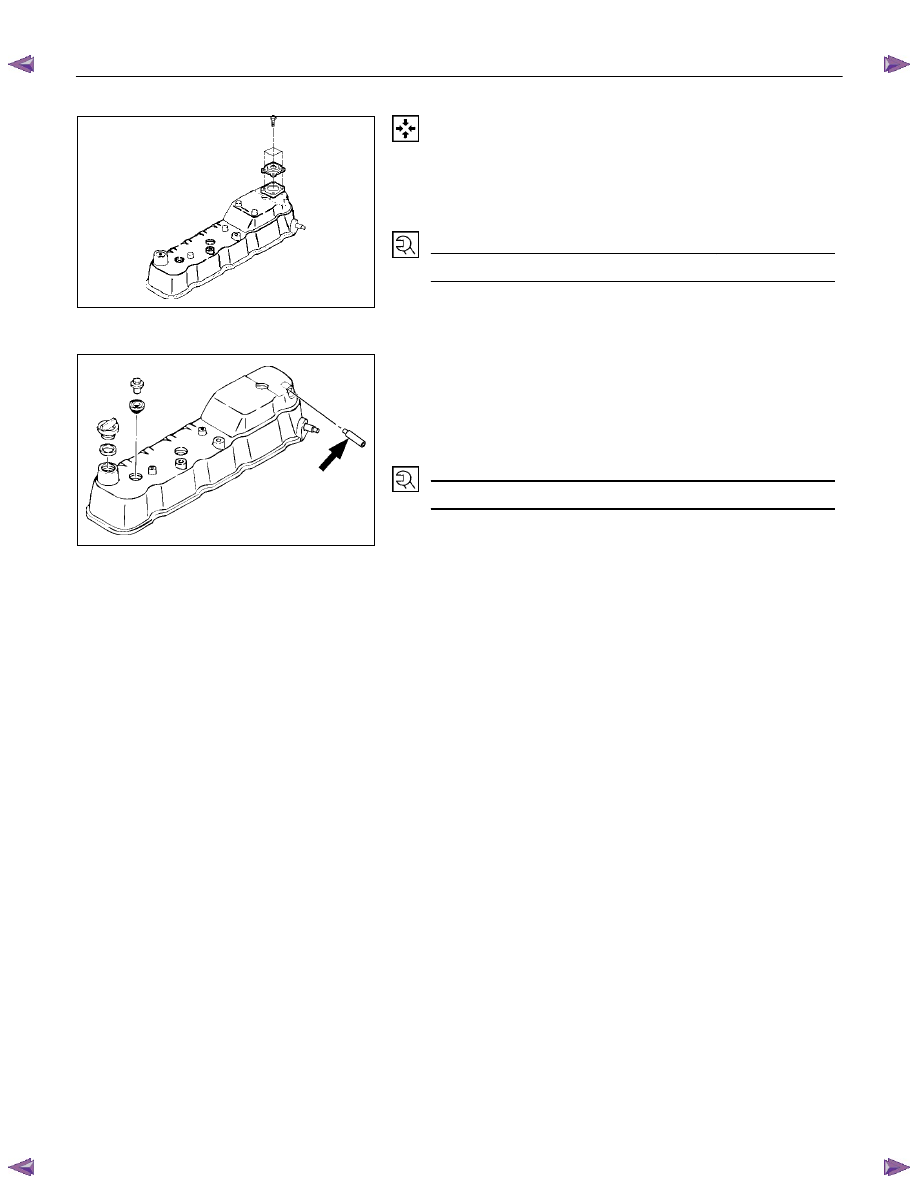

Reassembly

1. PCV

Valve

Install the PCV valve and tighten the bolts to specified
torque.





PCV Valve Bolts Torque

N·m(kg·m/lb in)

2 (0.2/17)

2. Rubber

Spacer

3.  Cylinder Head Insulator Cover













RTW36ASH001401















4. Breather

Hose

Apply LOCTITE 262 or equivalent to the new breather pipe.

Do not reuse the breather pipe.

5. Fixing

Bolt





Fixing Bolt Torque

N·m(kg·m/lb in)

19 (1.9/14)



6.  Oil Filler Cap







010R100014

ENGINE MECHANICAL   6A – 101

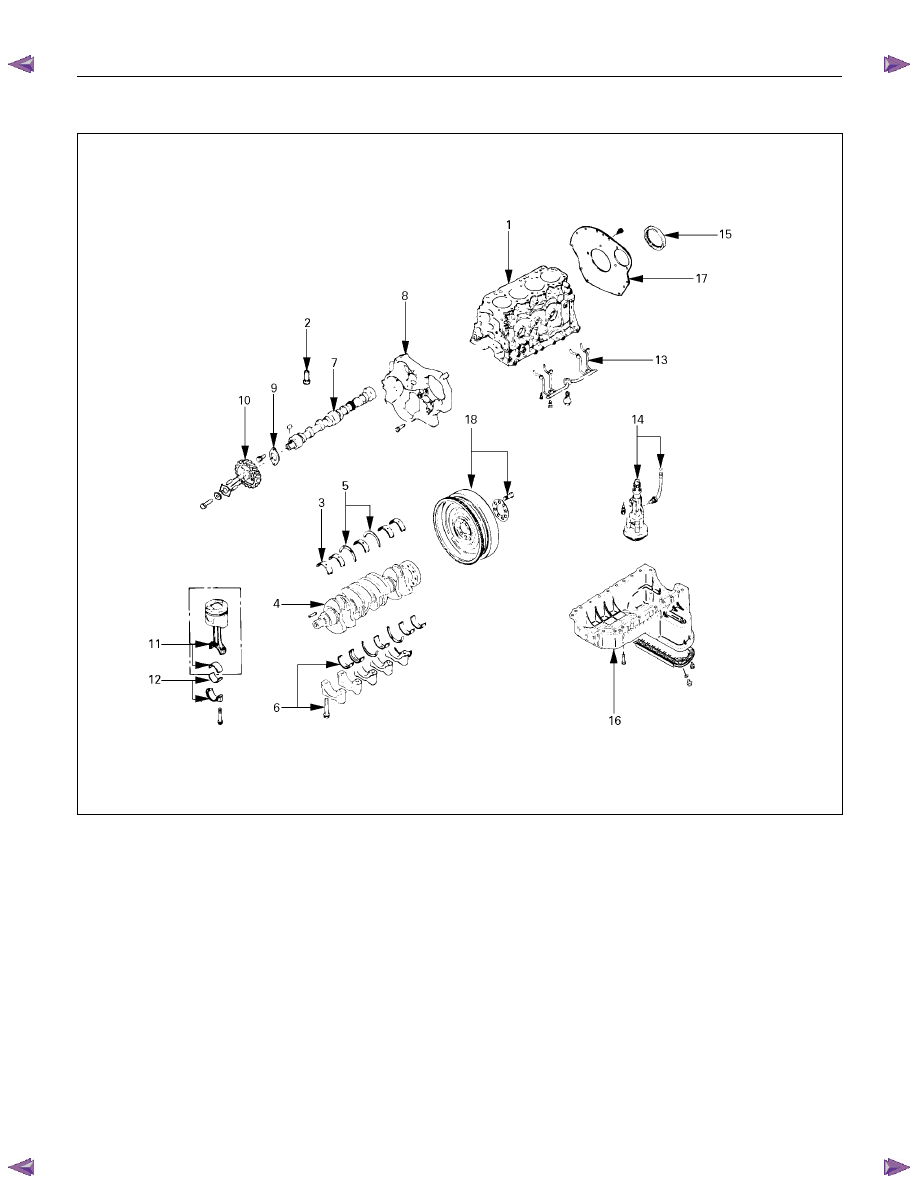

MAJOR COMPONENT







Reassembly Steps-1









1.

Cylinder body





10.

Camshaft timing gear



2.

Tappet



11.

Piston and connecting rod with
upper bearing

   3.

Crankshaft upper bearing





12.

Connecting rod bearing cap with
lower bearing

   4.

Crankshaft



13.

Piston cooling oil pipe

   5.

Crankshaft thrust bearing





14.

Oil pump with oil pipe

   6.

Crankshaft bearing cap with
lower bearing

   15.

Crankshaft rear oil seal

   7.

Camshaft



16.

Crank case

   8.

Timing gear case





17.

Cylinder body rear plate

   9.

Camshaft thrust plate





18.

Flywheel





014R300004

6A – 102  ENGINE MECHANICAL













RTW46ALF000501

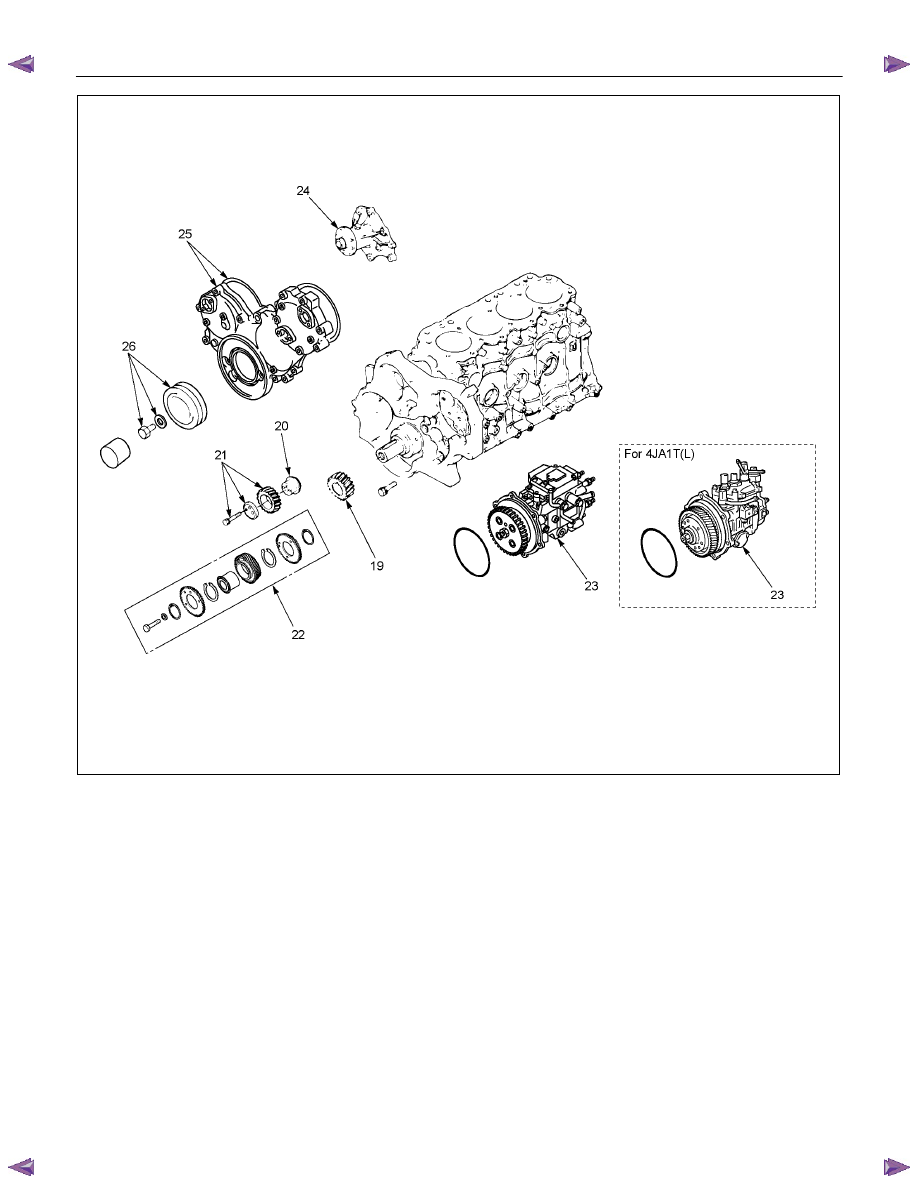

Reassembly Steps-2







   19.

Crankshaft timing gear





23.

Injection pump

   20.

Idler gear shaft





24.

Water pump

  21.

Idler gear "A"





25.

Timing gear case cover

   22.

Idler gear "B" and shaft





26.

Crankshaft damper pulley
