Isuzu KB P190. Service manual - part 151

BRAKE CONTROL SYSTEM   5A-11

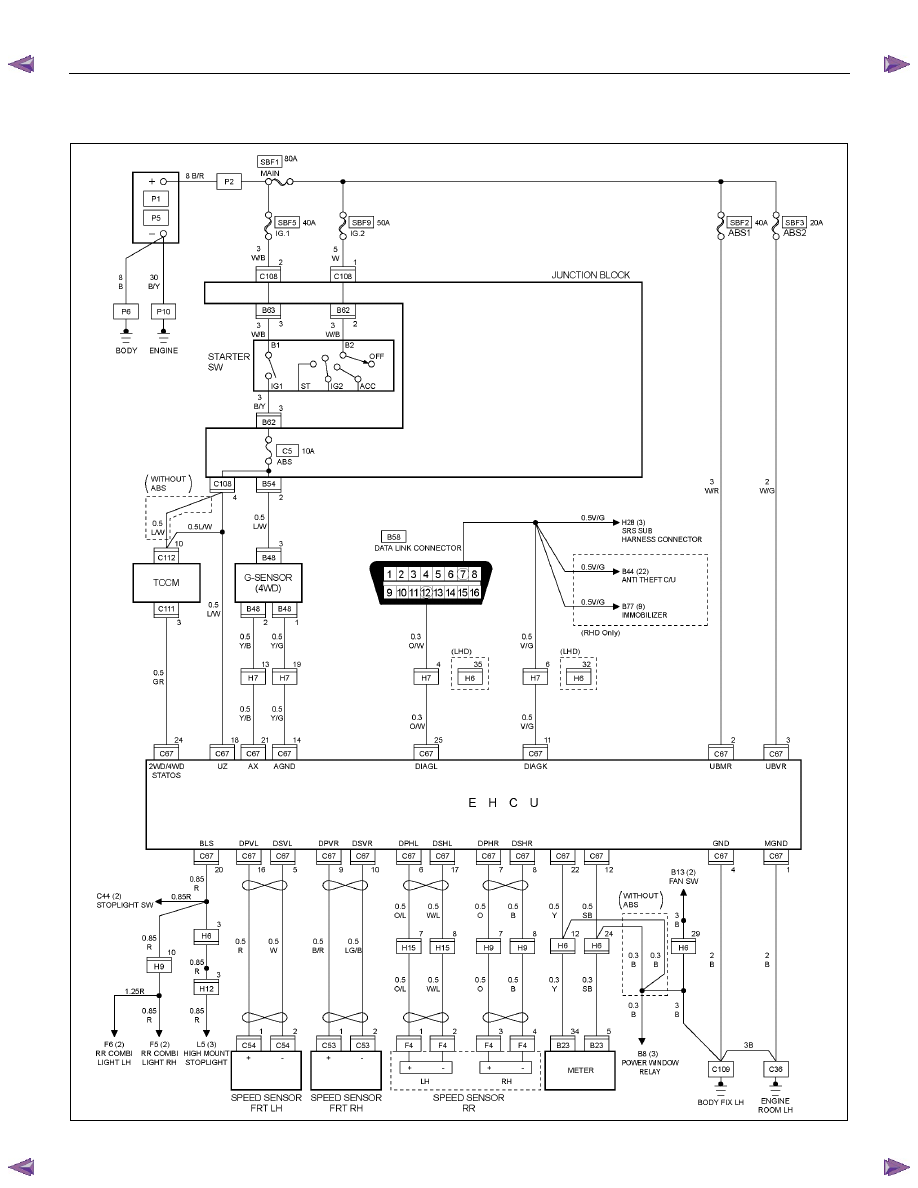

Circuit Diagram
With 4JA1 engine







RTW78AXF007201

5A-12   BRAKE CONTROL SYSTEM

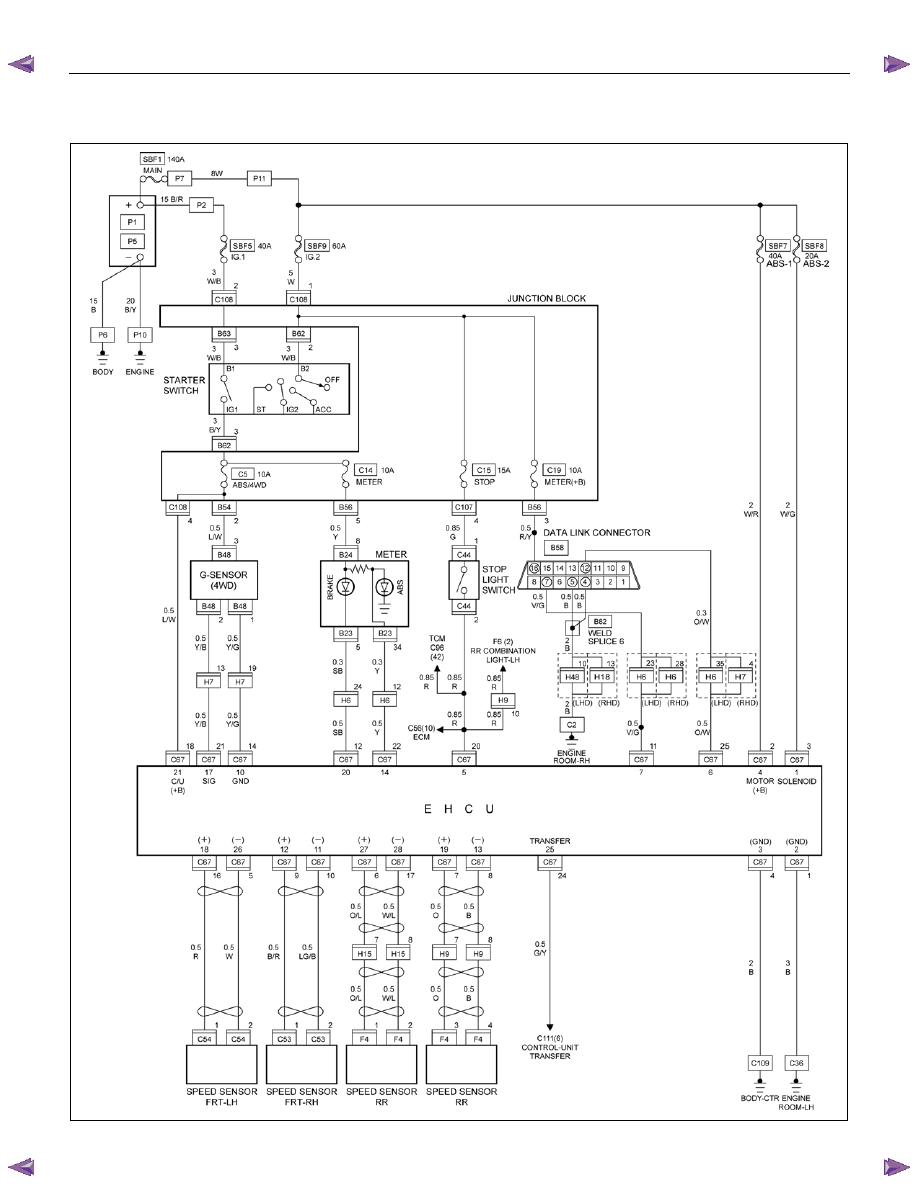

With HFV6 engine







RTW78AXF012801

BRAKE CONTROL SYSTEM   5A-13

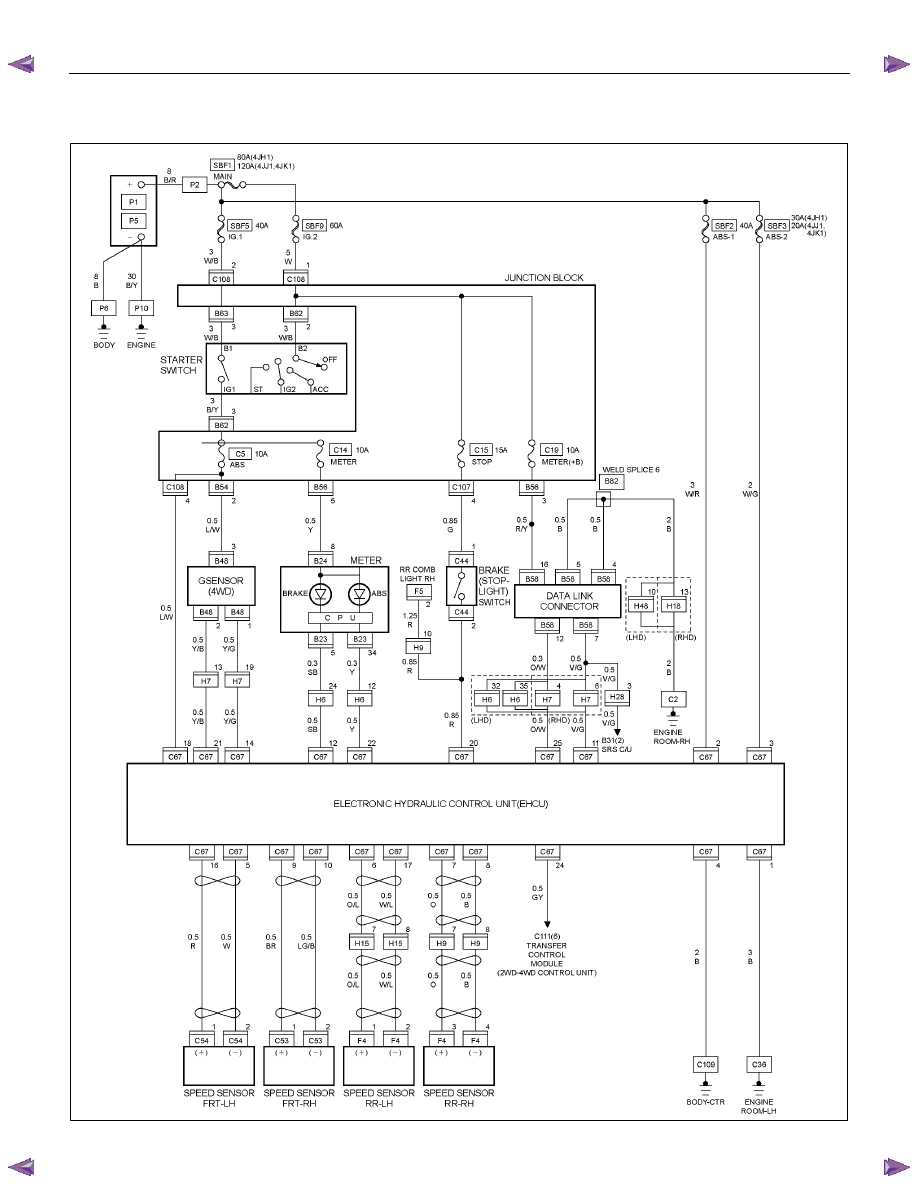

Except with 4JA1, HFV6 engine







RTW78AXF018701

5A-14   BRAKE CONTROL SYSTEM

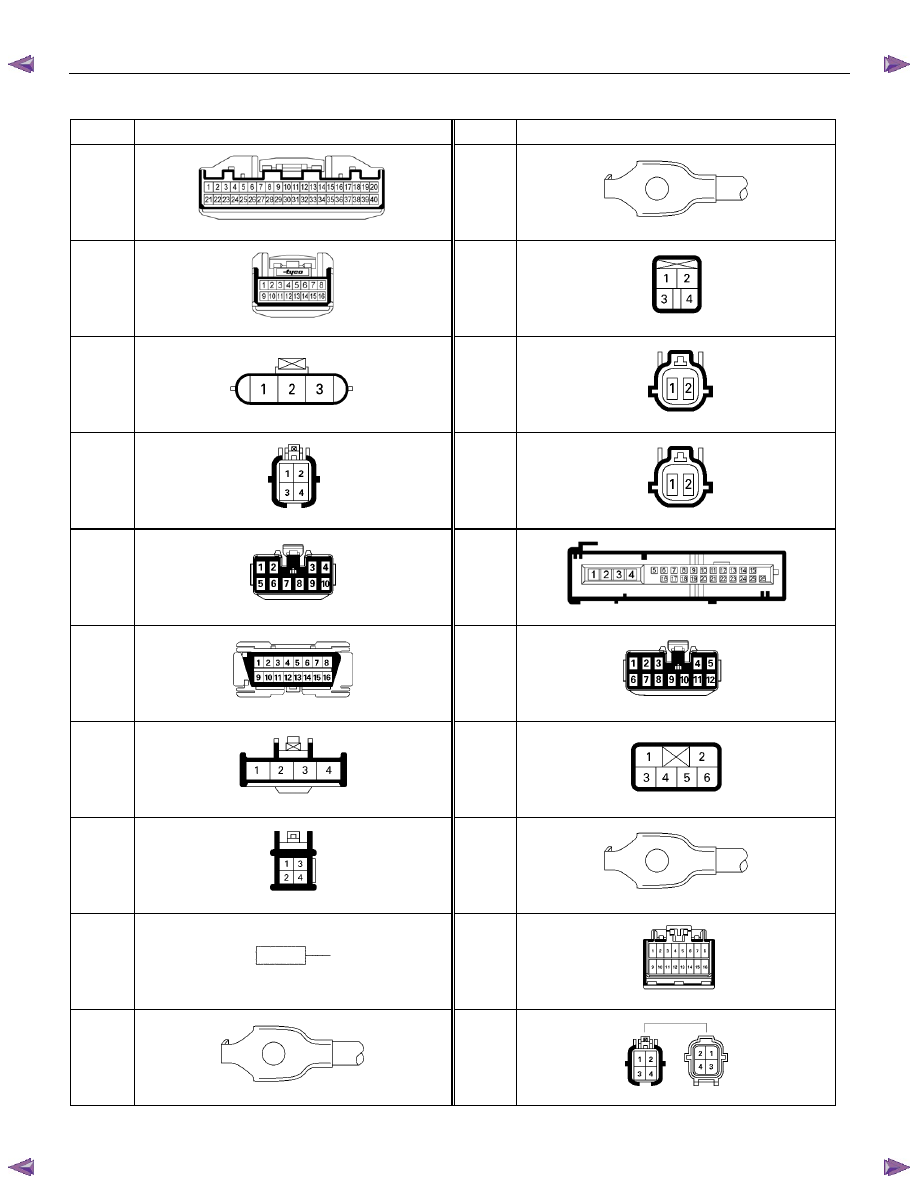

Connector List

No.

Connector face

No.

Connector face

B-23

White



Meter-A

C-36

Silver

Engine room - LH ; Ground

B-24

White



Meter-B

C-44

White

Stoplight switch

B-48

Black

G sensor

C-53

Orange

ABS sensor Front-RH

B-54

White

J/B I2

C-54

Orange

ABS sensor Front-LH

B-56

White

J/B I4

C-67

Black



EHCU

B-58

Black

Data link connector

C-107

White

J/B E2

B-62

White

Ignition switch (IGSUB : G1)

C-108

White

J/B E1

B-63

White

Ignition switch (IGSUB : G2)

C-109

Silver

Body-LH ; ground

B-82

Silver

Weld splice 6 (Ground)

C-111

Black

Transfer case control module

C-2

Silver

Engine room - RH ground

F-4

Gray

ABS sensor
