Isuzu KB P190. Service manual - part 1386

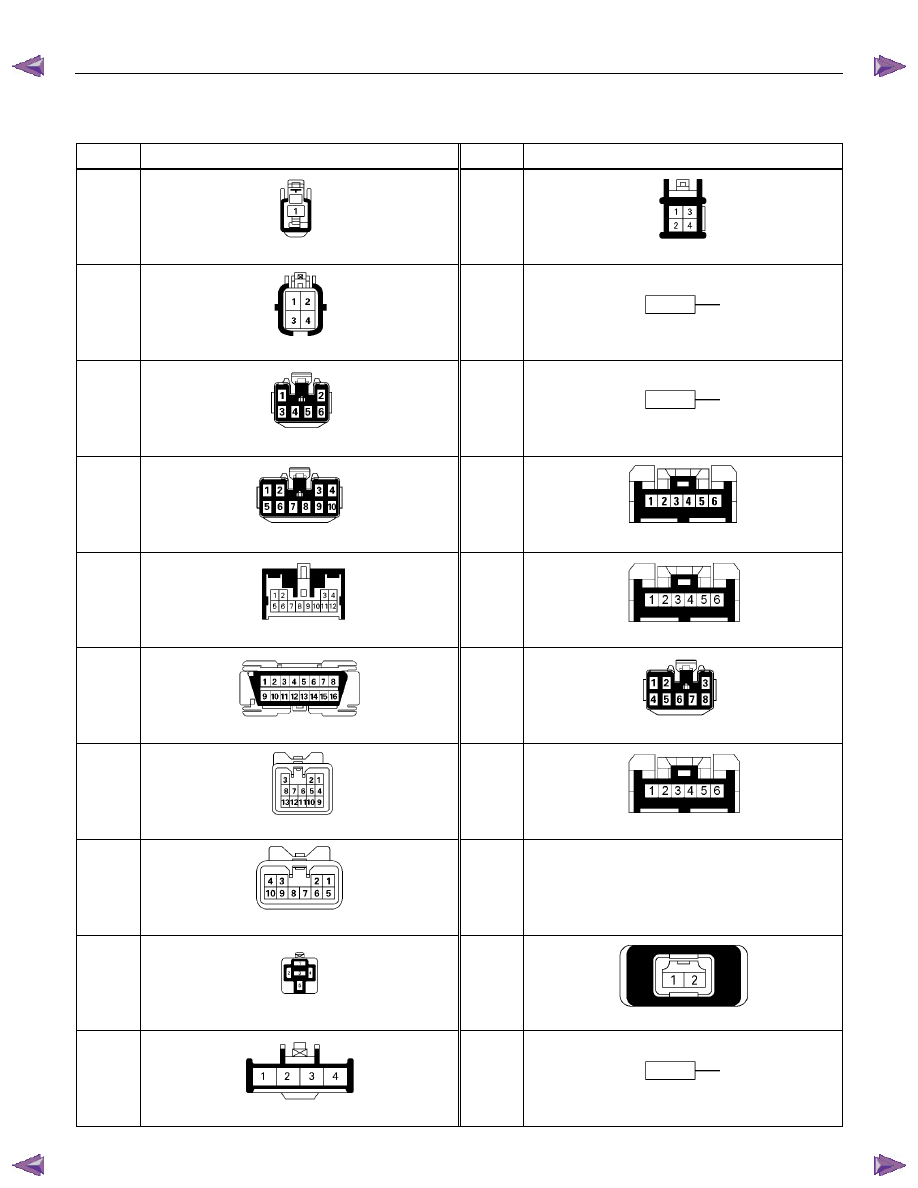

8A-606  ELECTRICAL-BODY AND CHASSIS



CONNECTOR LIST

No.

Connector face

No.

Connector face

B1



~



B6

NOT USED

B16

(HFV6

4JH1-TC)



White

Hazard switch

B7





Black

Rear defogger relay

B16

(4JJ1-TC

4JA1T-(L))



Gray

Hazard switch

B8





Black

Power window relay

B17



~



B19

NOT USED

B9






NOT USED

B20





White

Cigar lighter illumination

B10





White

Clock

B21





White

Cigar lighter-1

B11





White

Ash tray illumination

B22





Black

Cigar lighter-2

B12






NOT USED

B23





White

Meter-A

B13





White

Fan switch

B24





White

Meter-B

B14





Gray

Audio

B25



~



B27

NOT USED

B15






NOT USED

B28





Silver

Dash side-RH



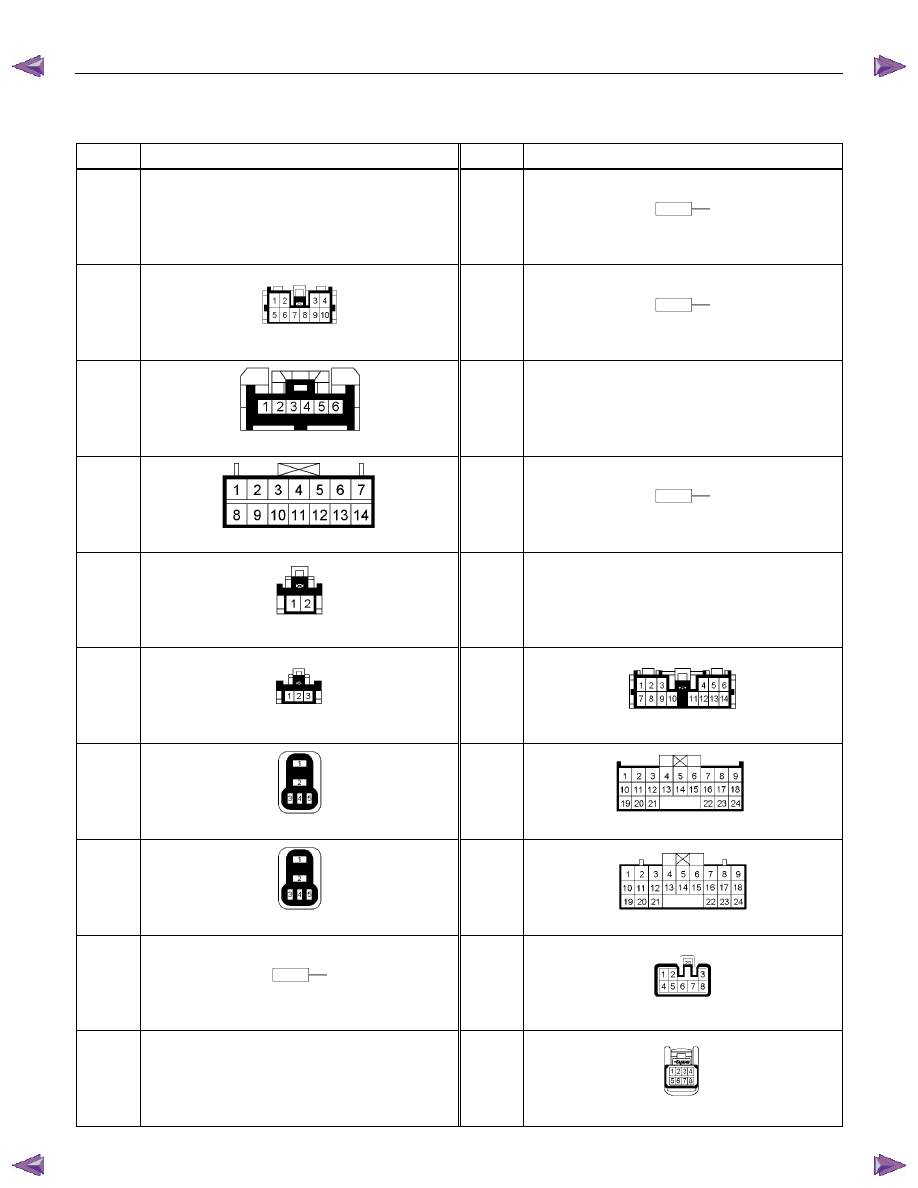

ELECTRICAL-BODY AND CHASSIS  8A-607





No.

Connector face

No.

Connector face

B29



~



B30

NOT USED

B43





Black

Anti theft control unit (A)

B31





Yellow

SRS control unit

B44





Black

Anti theft control unit (B)

B32






NOT USED

B45






NOT USED

B33





White

Illumination control

B46





White

Rear defogger timer

B34






NOT USED

B47





White

Glove box illumination

B35





Yellow

Infrator; passenger side

B48





Black

G sensor

B36





Yellow

Infrator; driver side

B49






NOT USED

B37



~



B40

NOT USED

B50





White

Power/3rd start switch

B41





White

Acc socket

B51





White

Headlight levering switch

B42





White

Acc socket

B52





Black

Anti theft indicator



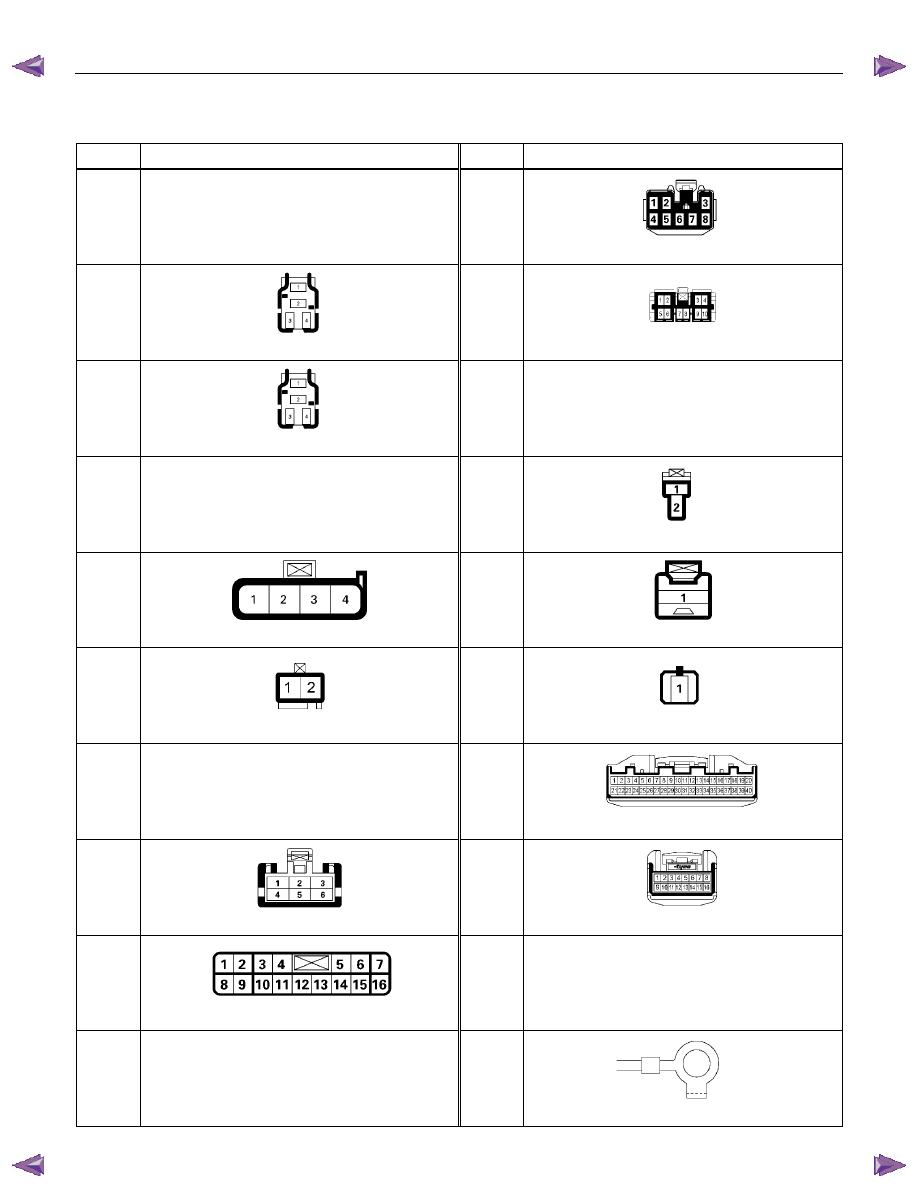

8A-608  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

B53





White

J/B I1

B63





White

Ignition switch (IGSUB: G2)

B54





White

J/B I2

B64






Weld splice 1 (Illumination)

B55





White

J/B I3

B65






Weld splice 2 (Ground)

B56





White

J/B I4

B66





White

4WD switch

B57





White

HVAC control unit

B67





White

Cruise main switch

B58





Black

Data link connector

B68





White

Immobilizer

B59





White

Combination switch-A

B69





Gray

Door lock switch

B60





Black

Combination switch-B

B70



~



B71

NOT USED

B61





Black

Flasher unit

B72





Yellow

Inflator module passenger

B62





White

Ignition switch (IGSUB: G1)

B73






Weld Splice 3



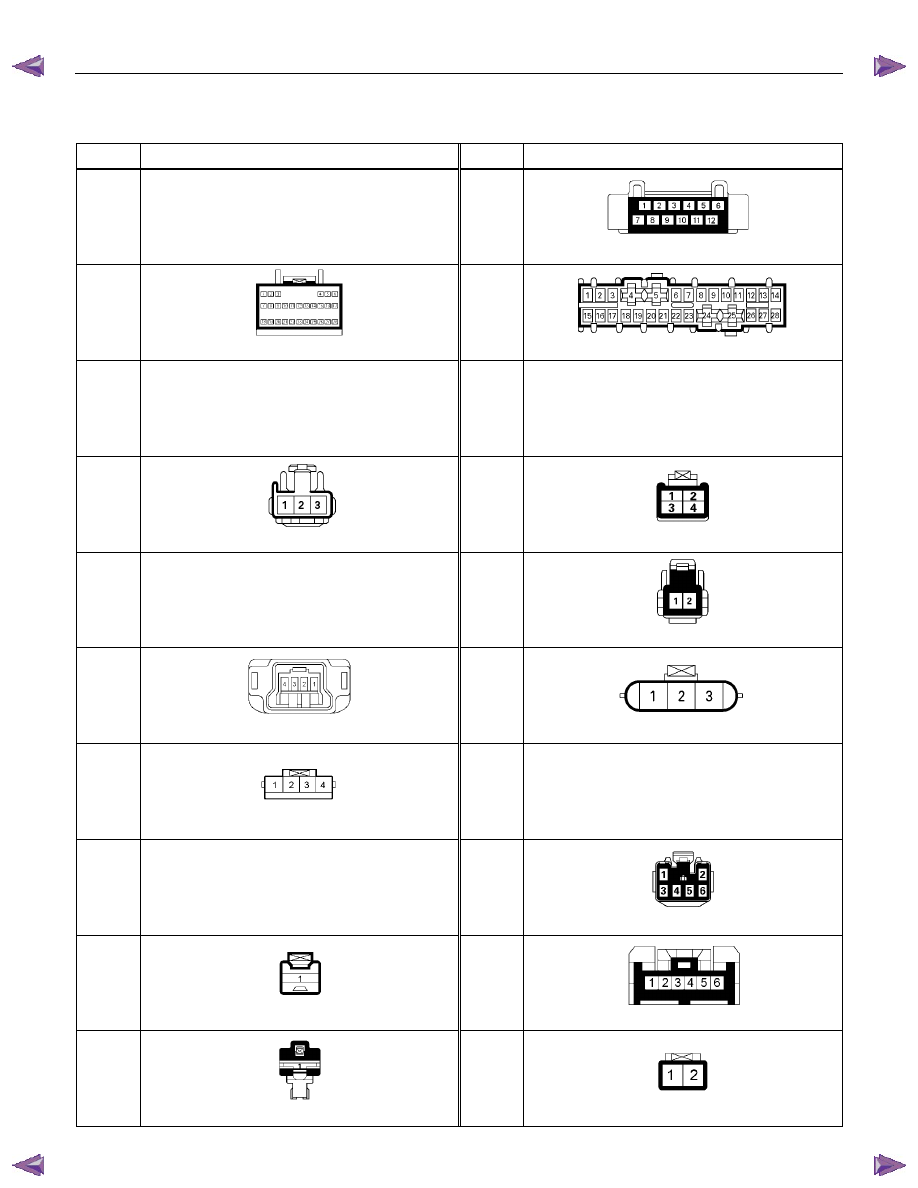

ELECTRICAL-BODY AND CHASSIS  8A-609





No.

Connector face

No.

Connector face

B74






NOT USED

B85






Weld splice 7 (Ground)

B75





Black

Rear fog light C/U

B86






Weld splice 8 (Ground)

B76





White

Front rear fog light switch

B87






NOT USED

B77





White



Immobilizer C/U

B88






Weld splice 5 (Ground)

B78





White



Key cylinder antenna coil

B89



~



B94

NOT USED

B79





White

Short connector (cooler only)

B95





White



Keyless entry control unit

B80





Black

Hazard relay (RH)

B96





Gray

PIM1

B81





Black

Hazard relay (LH)

B97





White

PIM2

B82






Weld splice 6 (Ground)

B98





White

Door lock C/U

B83



~



B84

NOT USED

B101





White

Key inter lock
