8A-562  ELECTRICAL-BODY AND CHASSIS

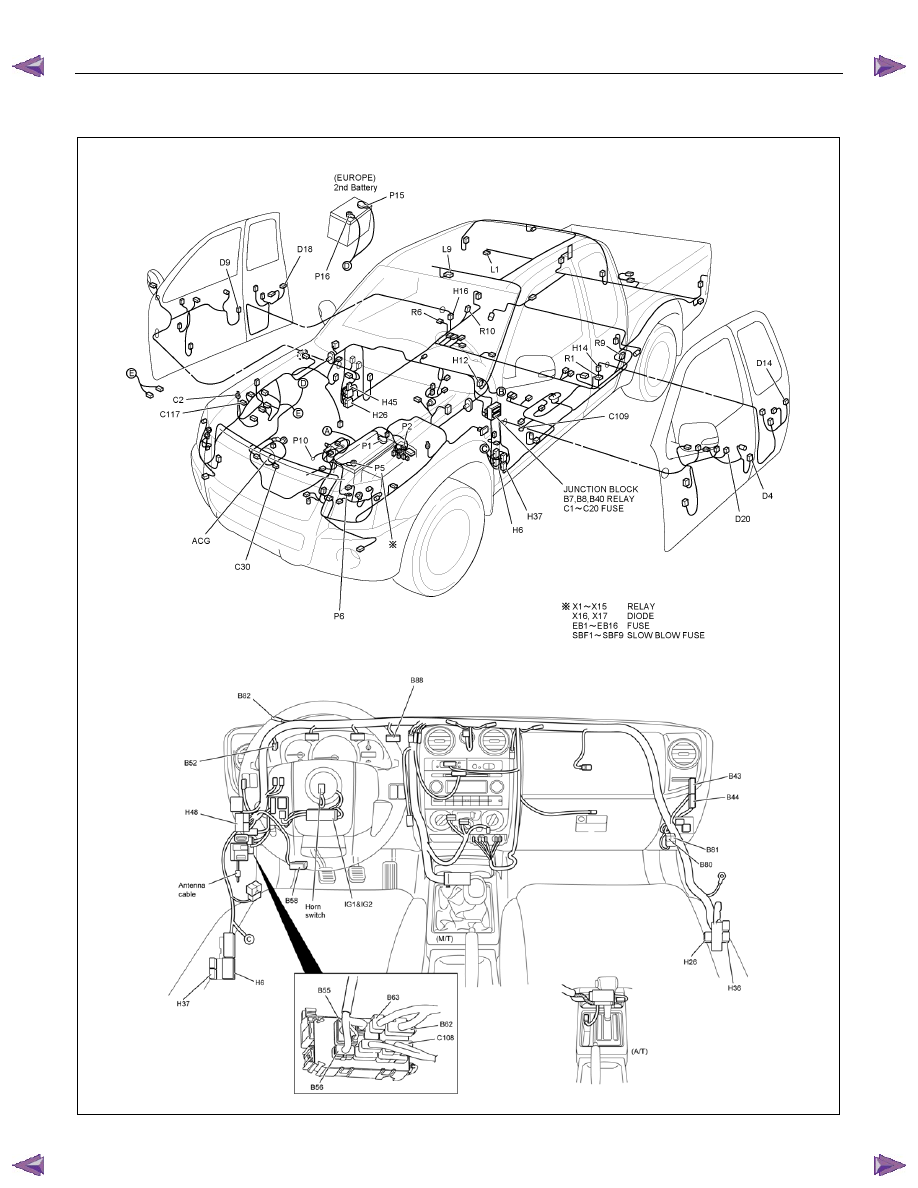

PARTS LOCATION (LHD)















RTW78AXF041401 & RTW78AXF047601

ELECTRICAL-BODY AND CHASSIS  8A-563

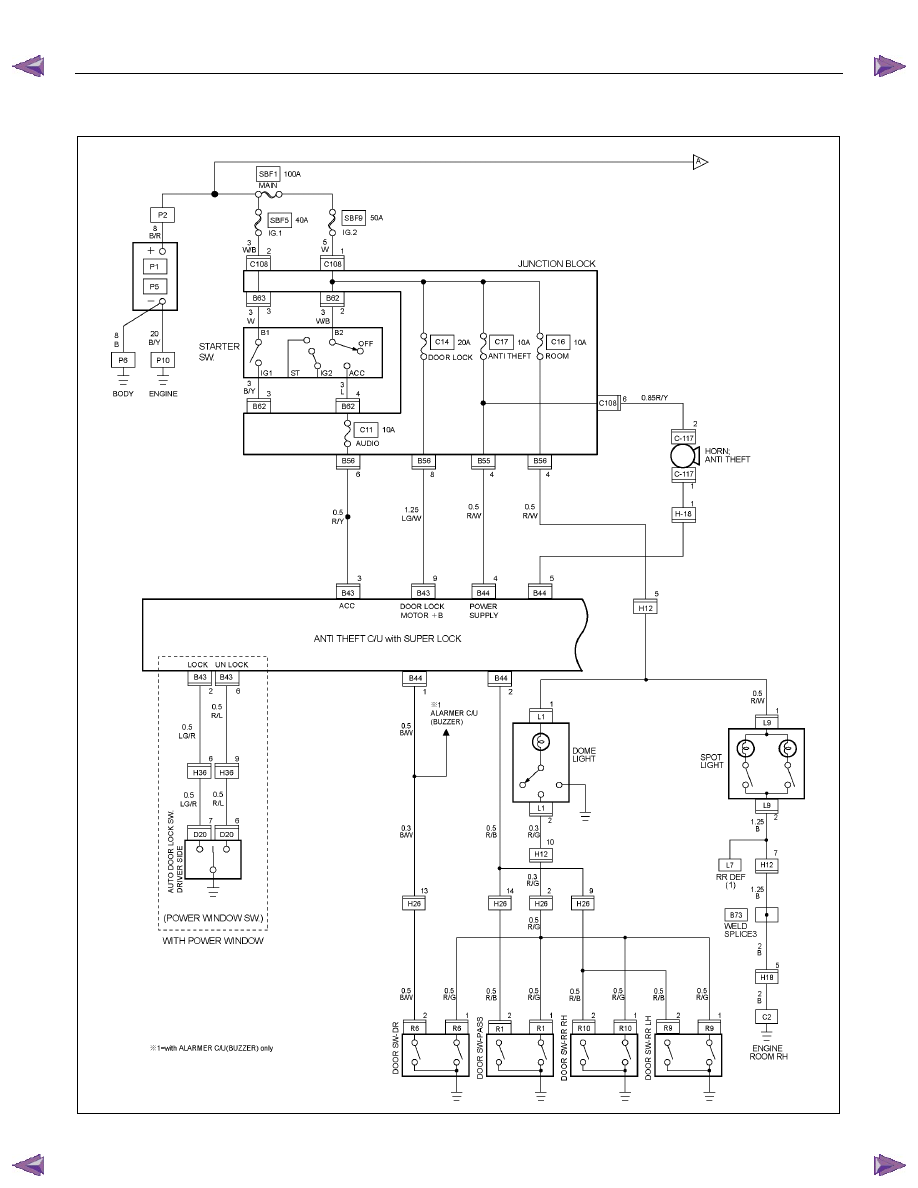

CIRCUIT DIAGRAM C24SE (RHD) WITH SUPER LOCK

Sheet 1/3











RTW780XF014701

8A-564  ELECTRICAL-BODY AND CHASSIS

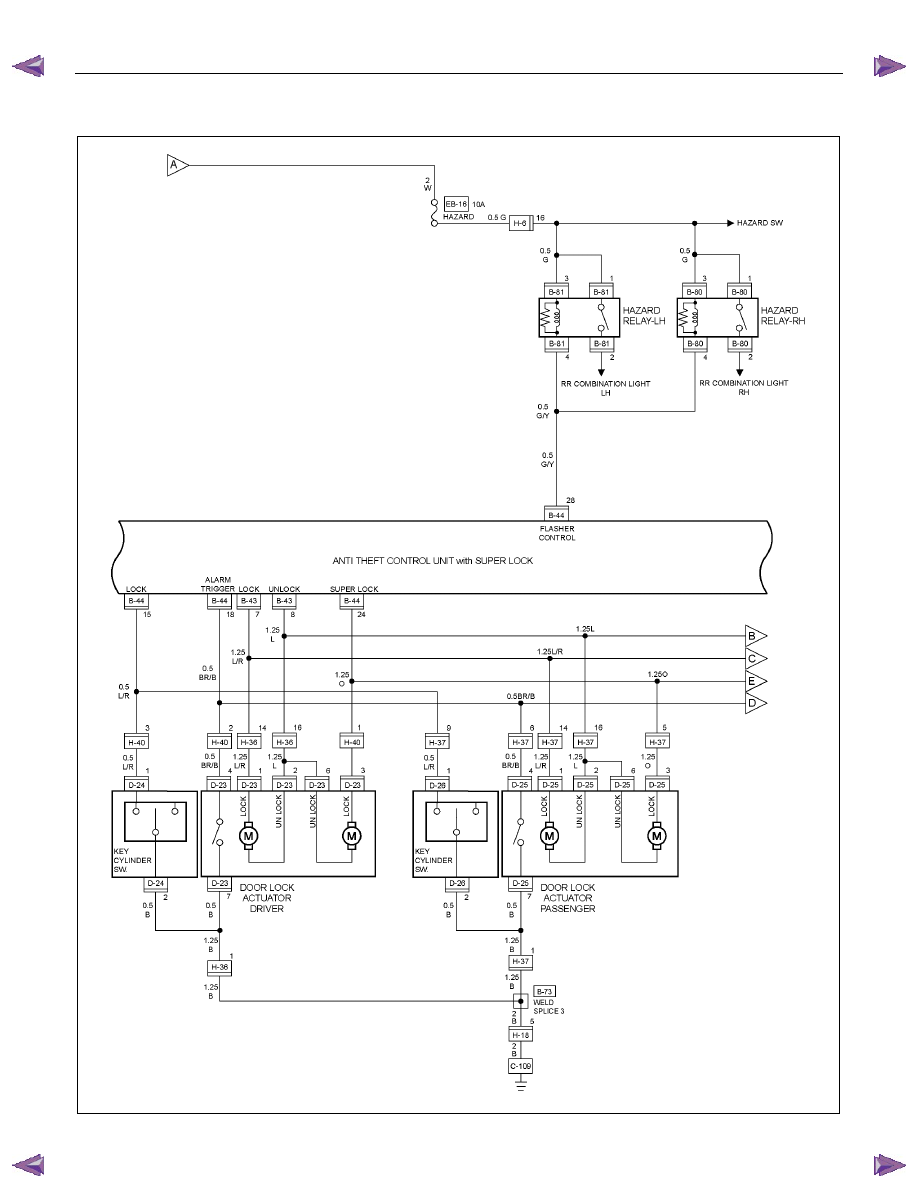

CIRCUIT DIAGRAM C24SE (RHD) WITH SUPER LOCK

Sheet 2/3












RTW680XF015501

ELECTRICAL-BODY AND CHASSIS  8A-565

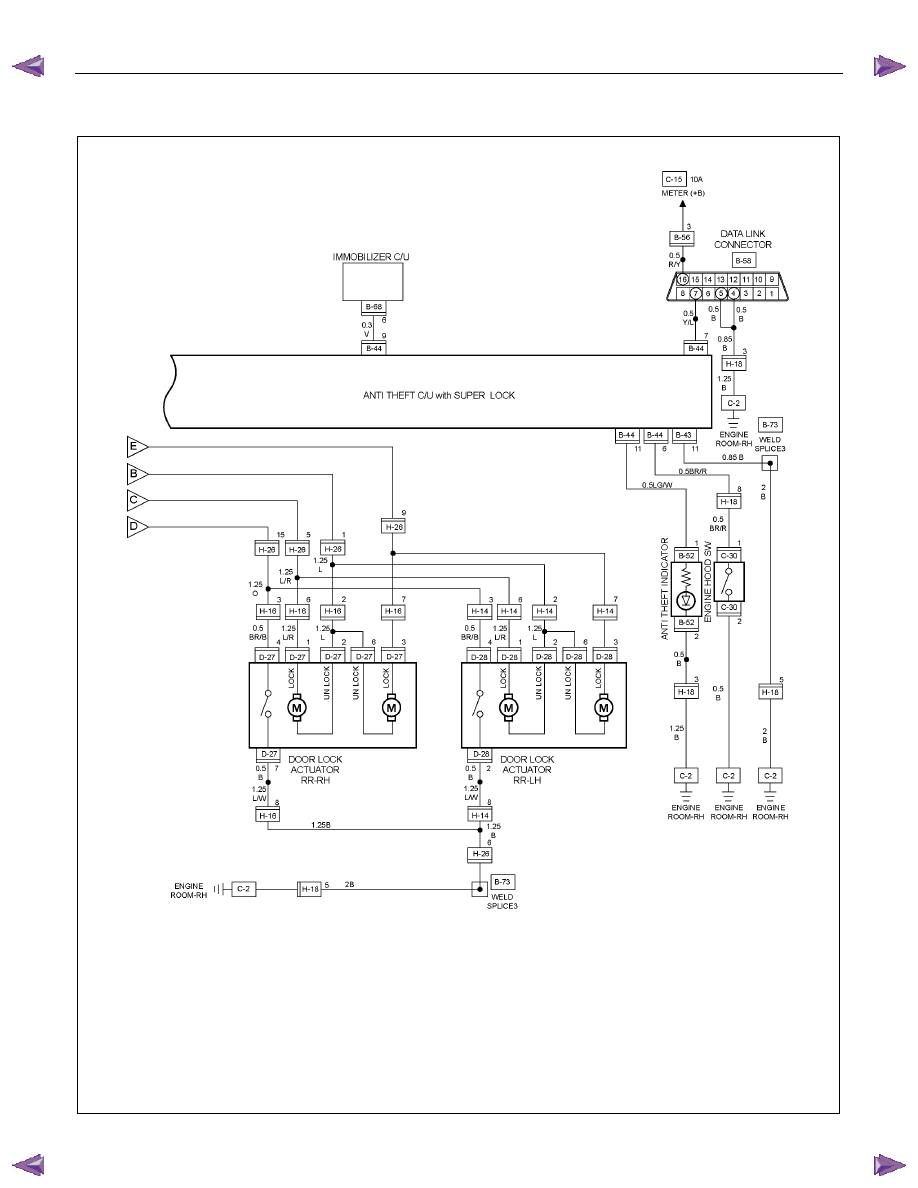

CIRCUIT DIAGRAM C24SE (RHD) WITH SUPER LOCK

Sheet 3/3


















RTW680XF015601
