Isuzu KB P190. Service manual - part 1296

8A-246  ELECTRICAL-BODY AND CHASSIS

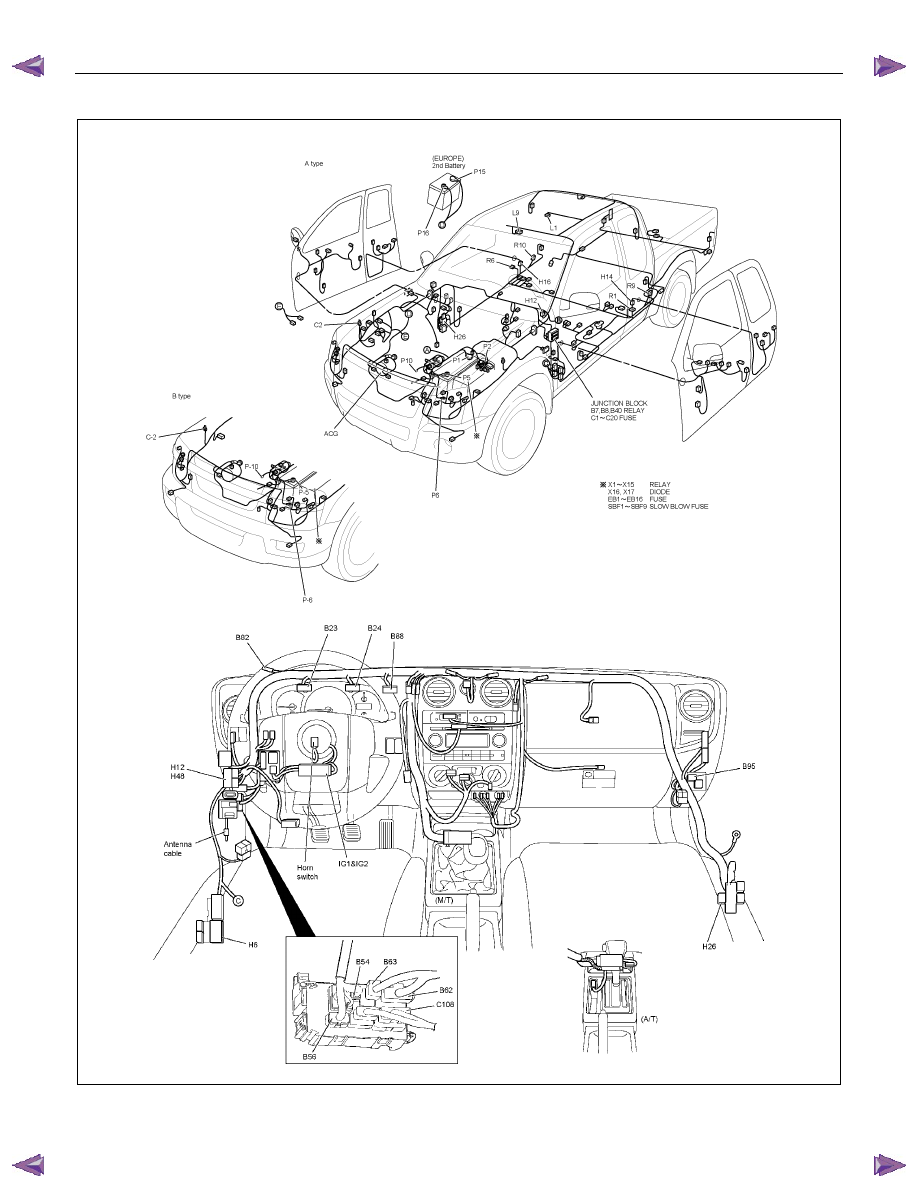

PARTS LOCATION (LHD)
















RTW78AXF038001 & RTW78AXF044201




ELECTRICAL-BODY AND CHASSIS  8A-247

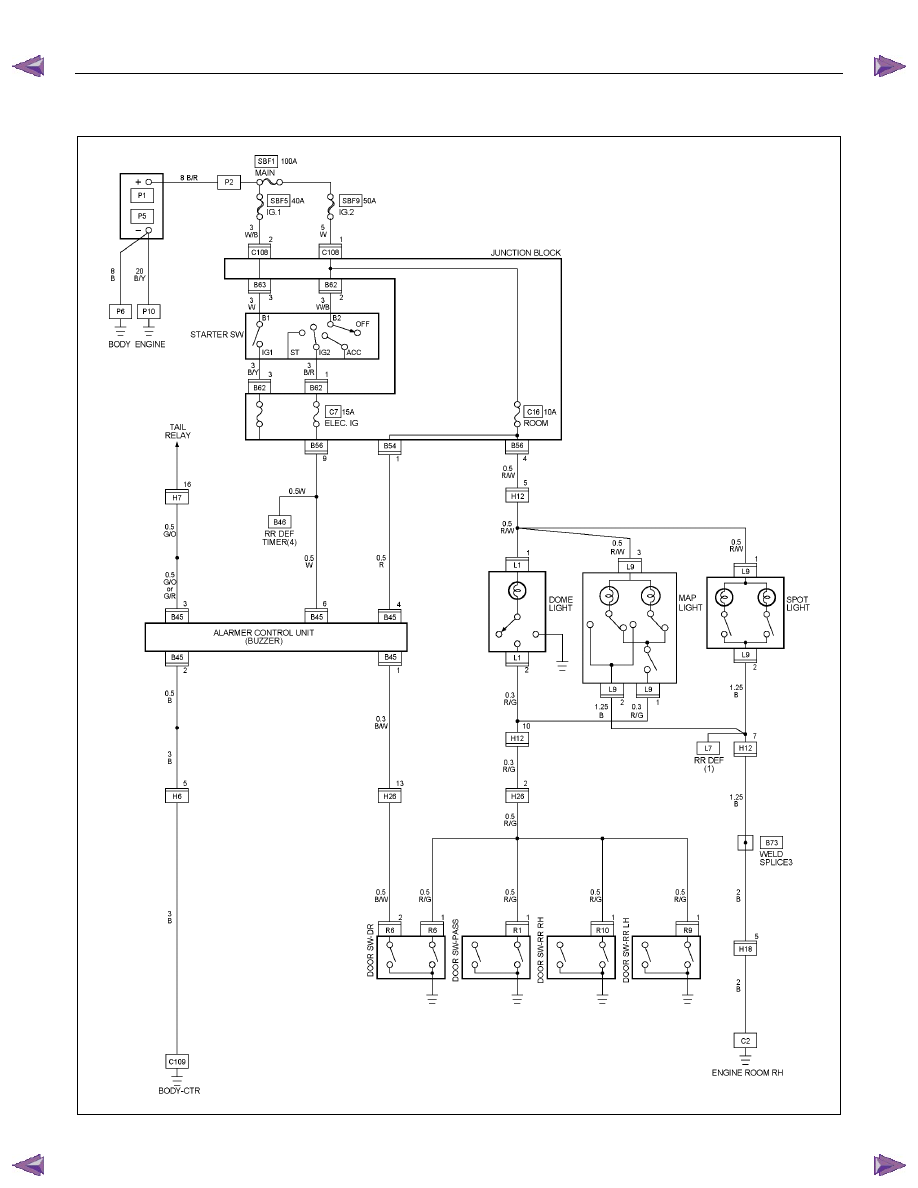

CIRCUIT DIAGRAM C24SE (RHD) WITHOUT ANTI THEFT









RTW780XF015501

8A-248  ELECTRICAL-BODY AND CHASSIS

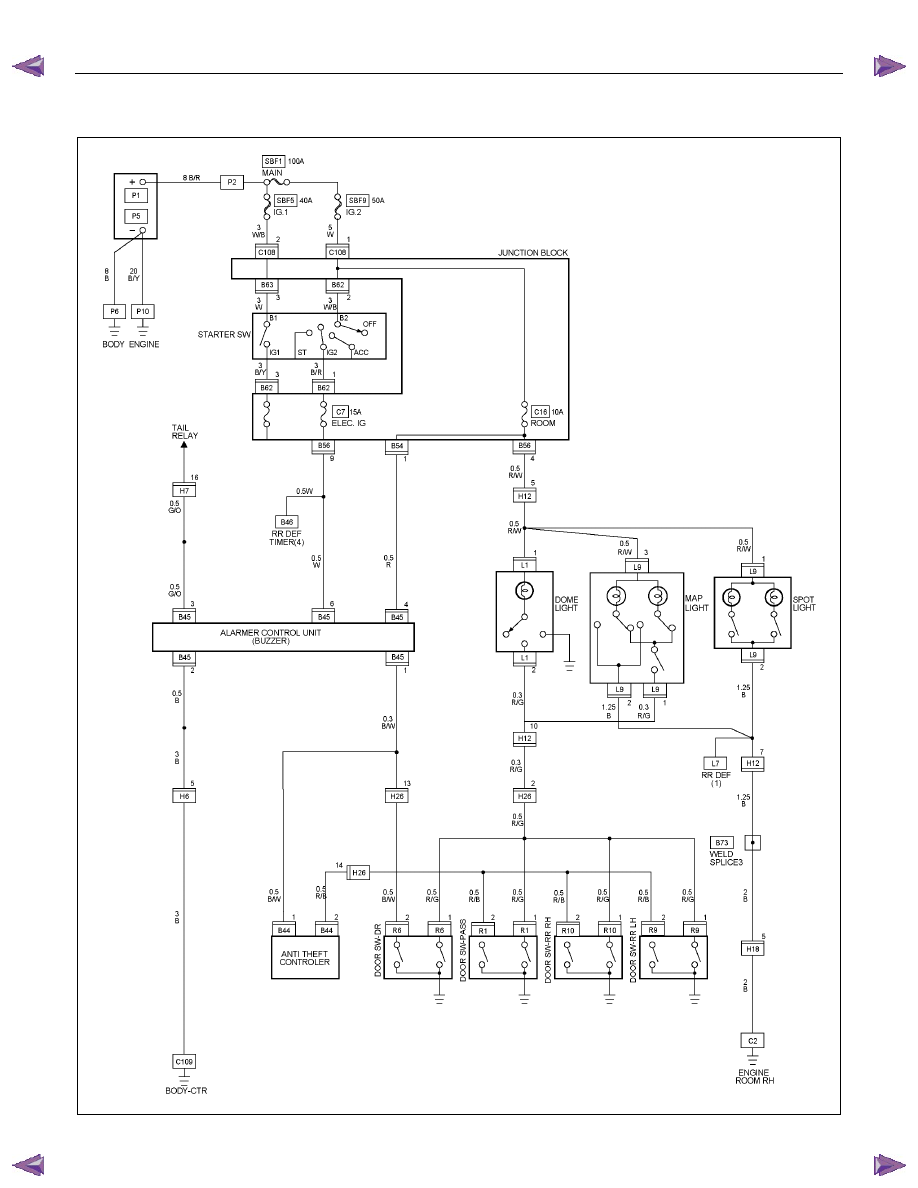

CIRCUIT DIAGRAM C24SE (RHD) WITH ANTI THEFT









RTW780XF012701





ELECTRICAL-BODY AND CHASSIS  8A-249

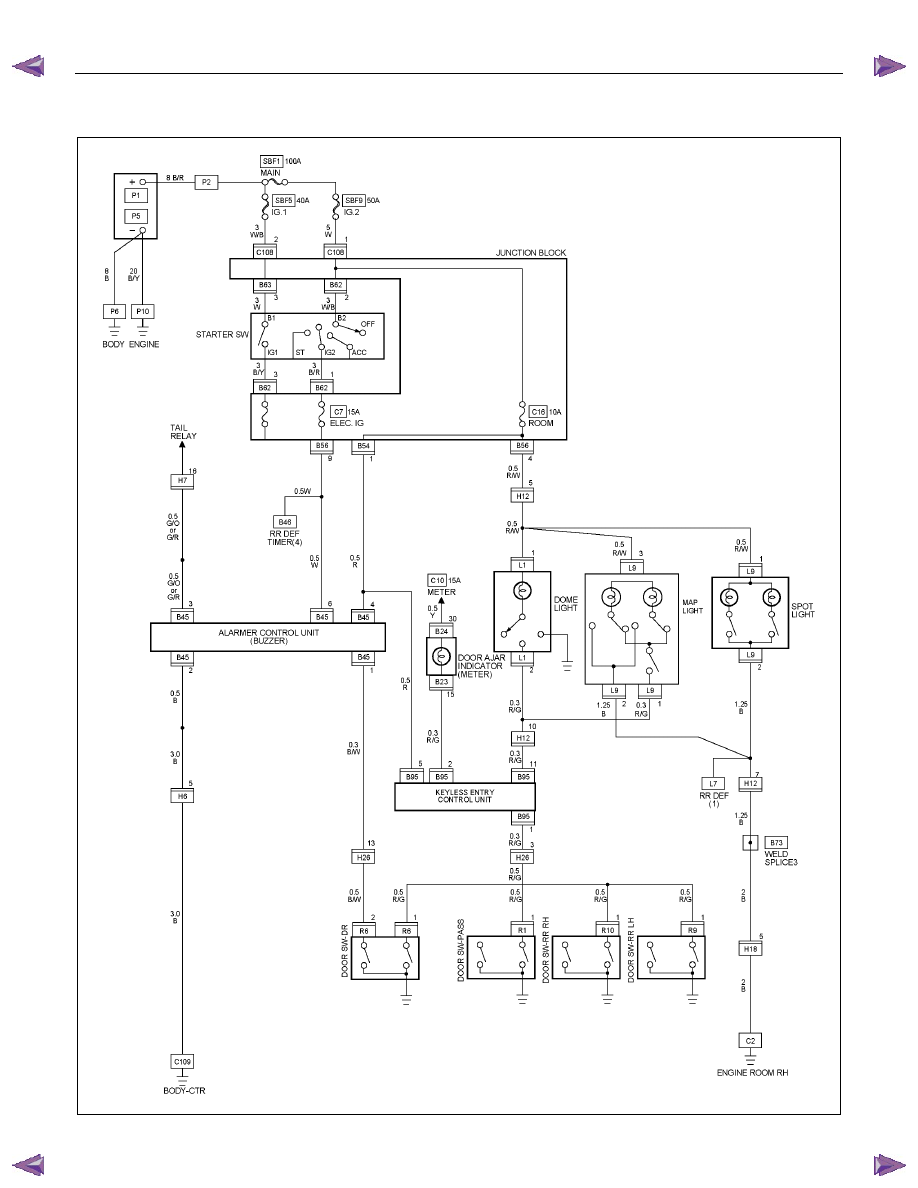

CIRCUIT DIAGRAM C24SE (RHD) WITH KEYLESS ENTRY







RTW780XF012801
