8A-202  ELECTRICAL-BODY AND CHASSIS

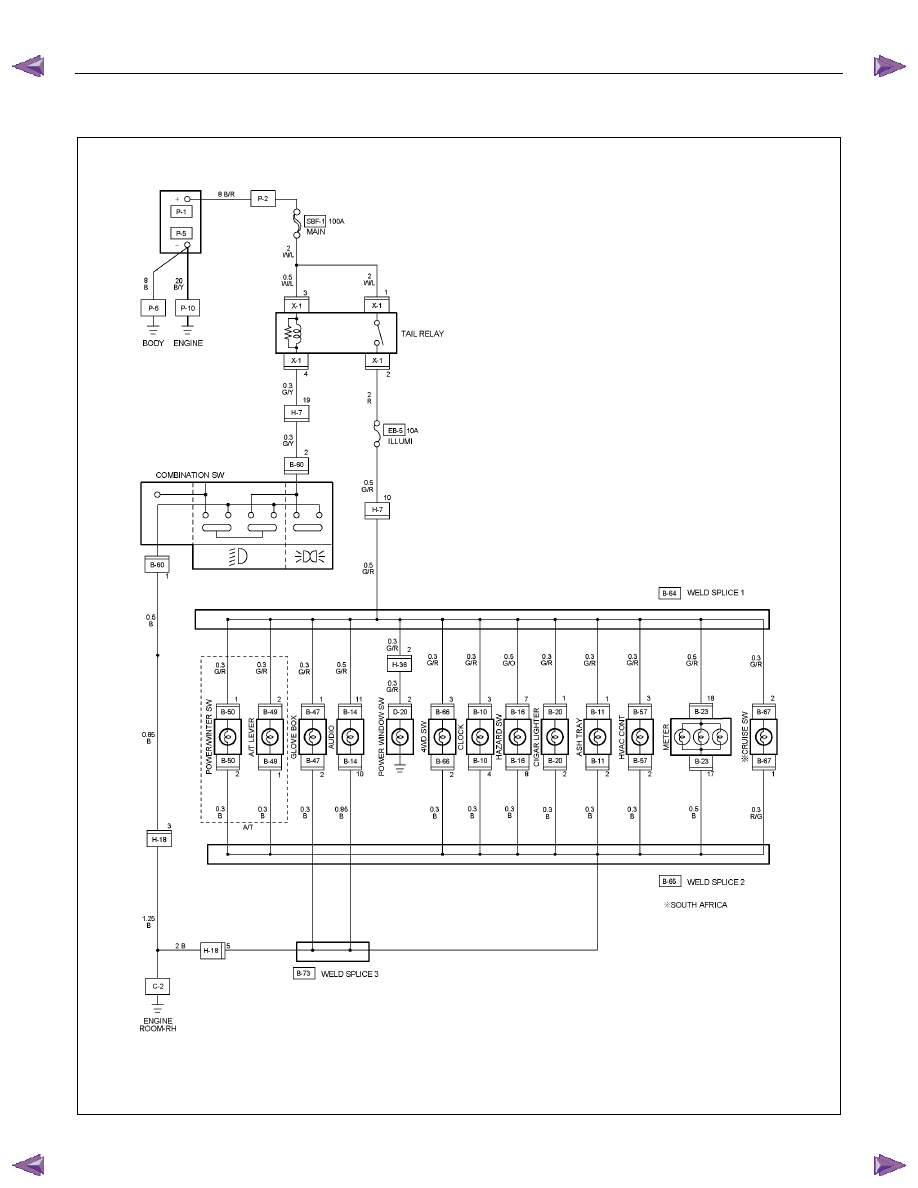

CIRCUIT DIAGRAM C24SE (RHD) WITHOUT ILLUMINATION CONTROL












RTW680XF007701

ELECTRICAL-BODY AND CHASSIS  8A-203

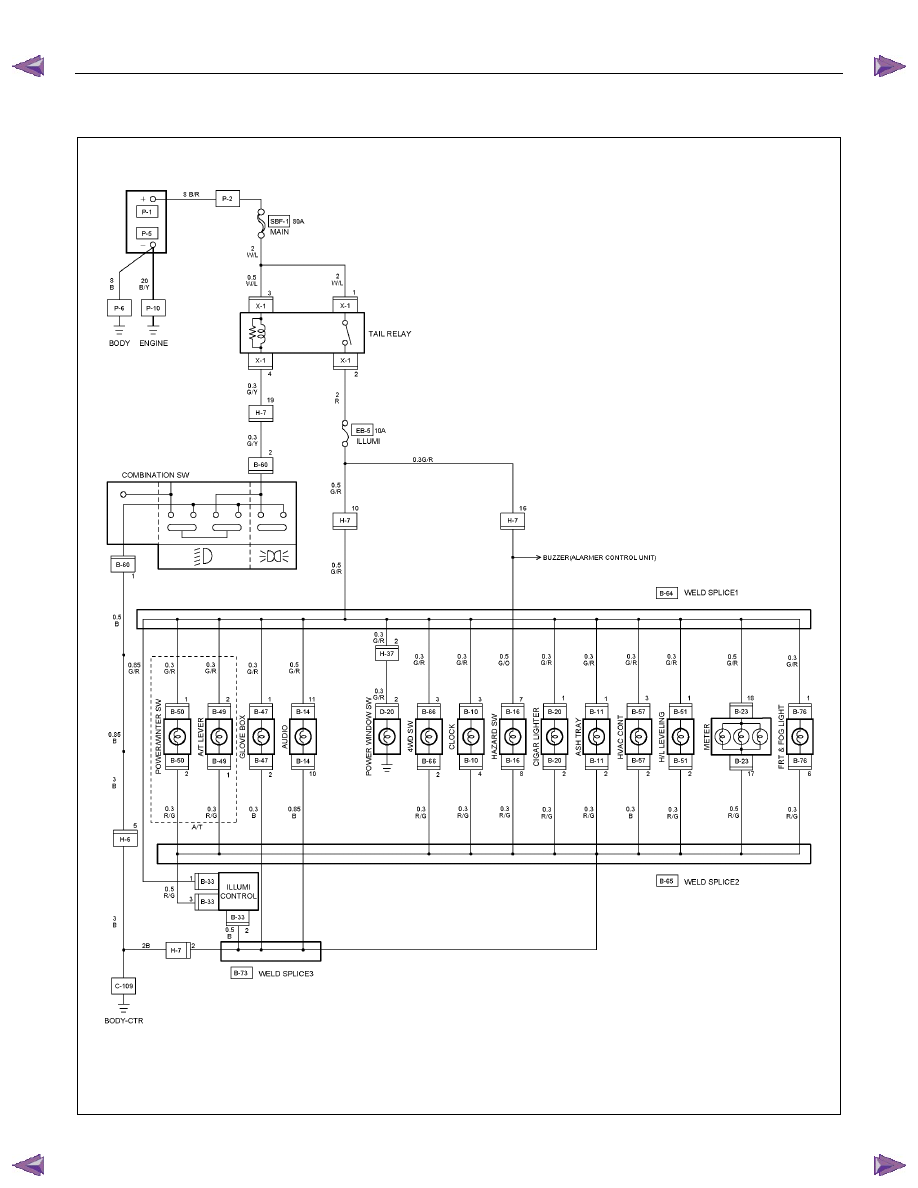

CIRCUIT DIAGRAM C24SE (RHD) WITH ILLUMINATION CONTROL














RTW680XF007801



8A-204  ELECTRICAL-BODY AND CHASSIS

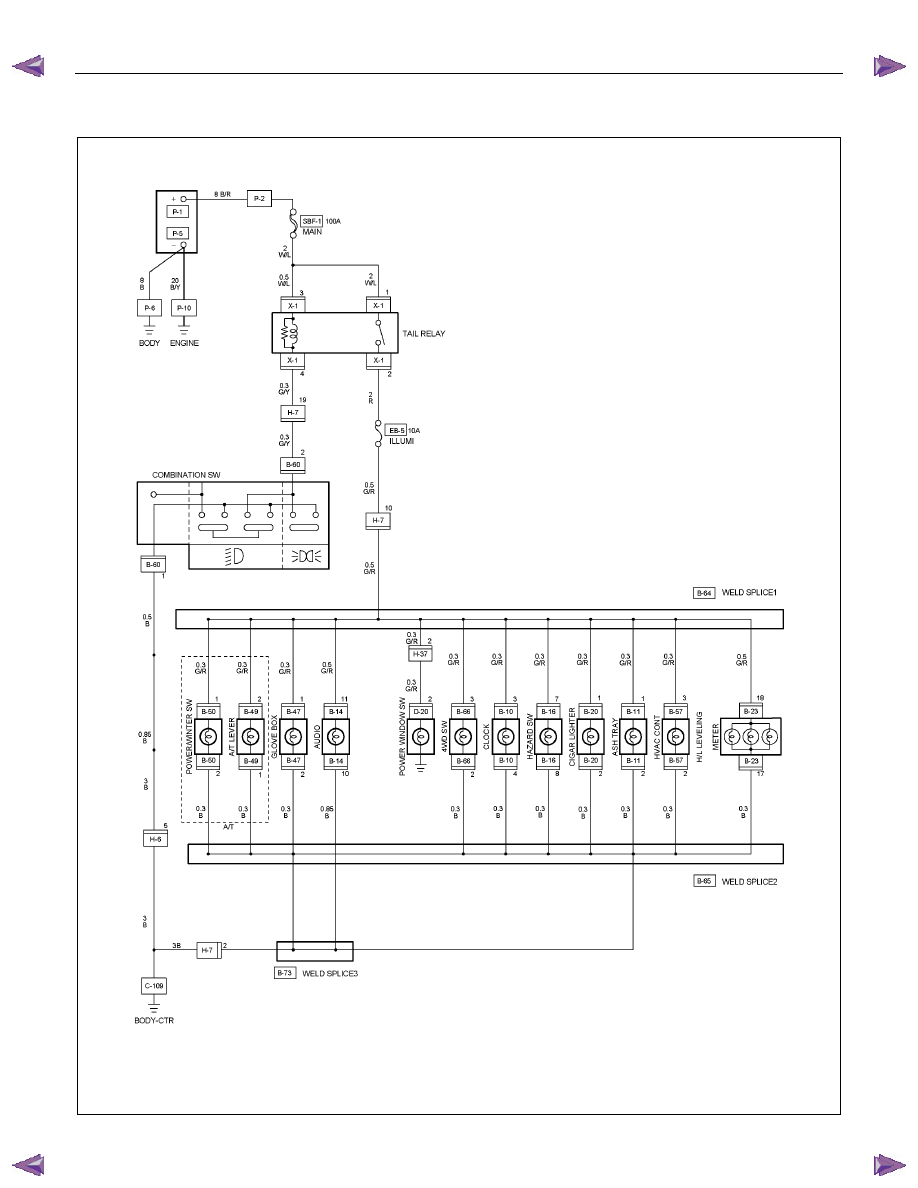

CIRCUIT DIAGRAM C24SE (LHD) WITHOUT ILLUMINATION CONTROL














RTW680XF007901

ELECTRICAL-BODY AND CHASSIS  8A-205

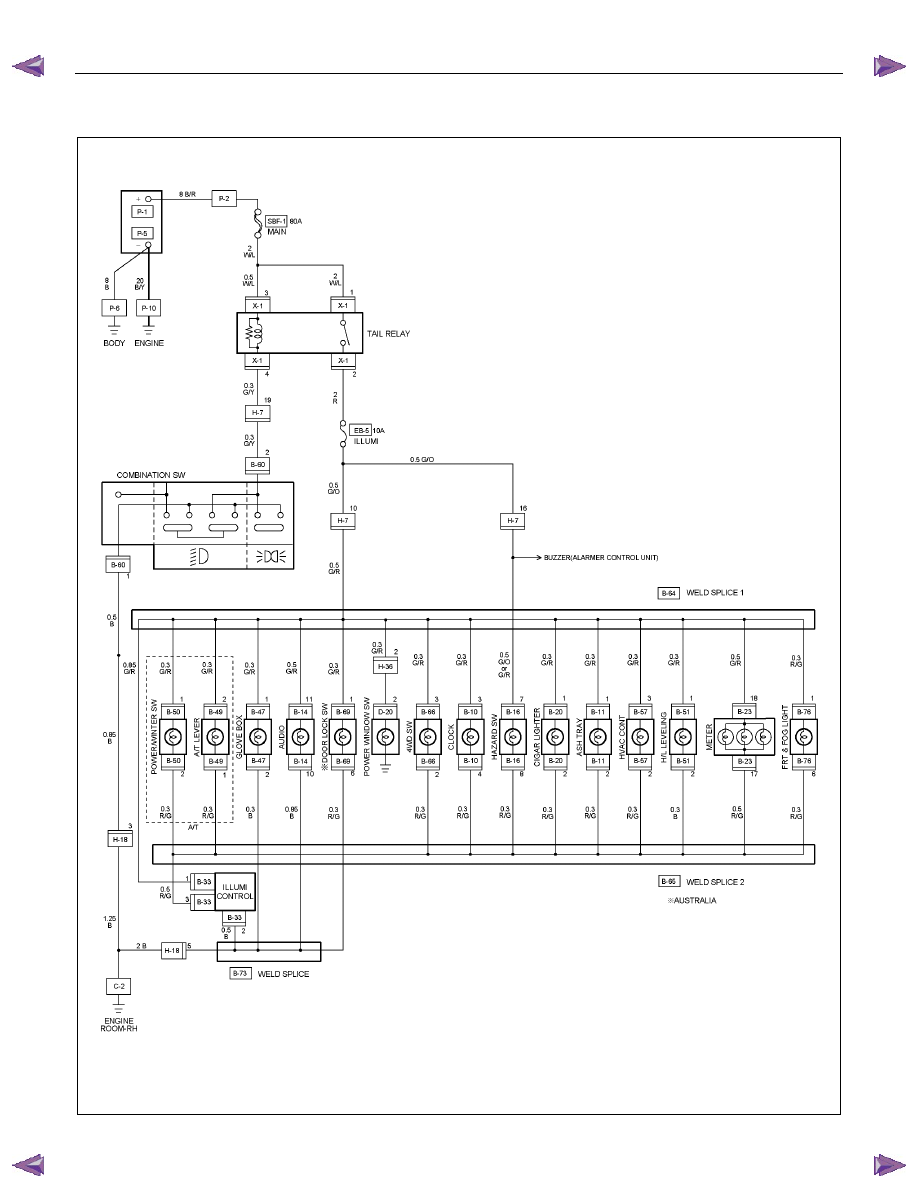

CIRCUIT DIAGRAM C24SE (LHD) WITH ILLUMINATION CONTROL















RTW680XF008001
