4B-20  REAR AXLE

DIFFERENTIAL ASSEMBLY

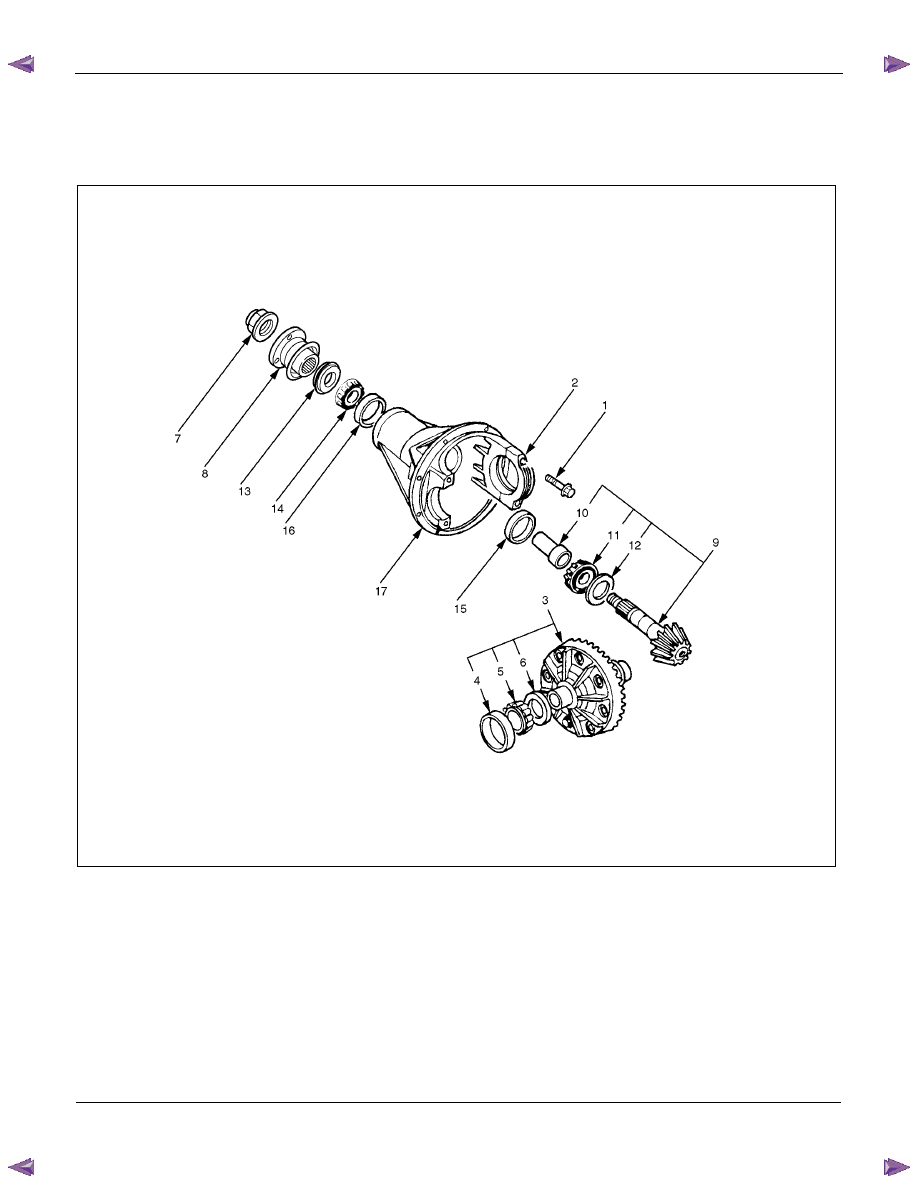

Disassemble View

Legend

    1. Bolt

    2. Bearing Cap

    3. Differential Cage Assembly

    4. Side Bearing Outer Race

    5. Side Bearing

    6. Adjust Shim

    7. Flange Nut

    8. Flange Assembly

    9. Drive Pinion Shaft Assembly





415RY00005



  10. Collapsible Spacer

  11. Inner Bearing

  12. Adjust Shim

  13. Oil Seal

  14. Outer Bearing

  15. Inner Bearing Outer Race

  16. Outer Bearing Outer Race

  17. Differential Carrier








REAR AXLE  4B-21

Disassembly

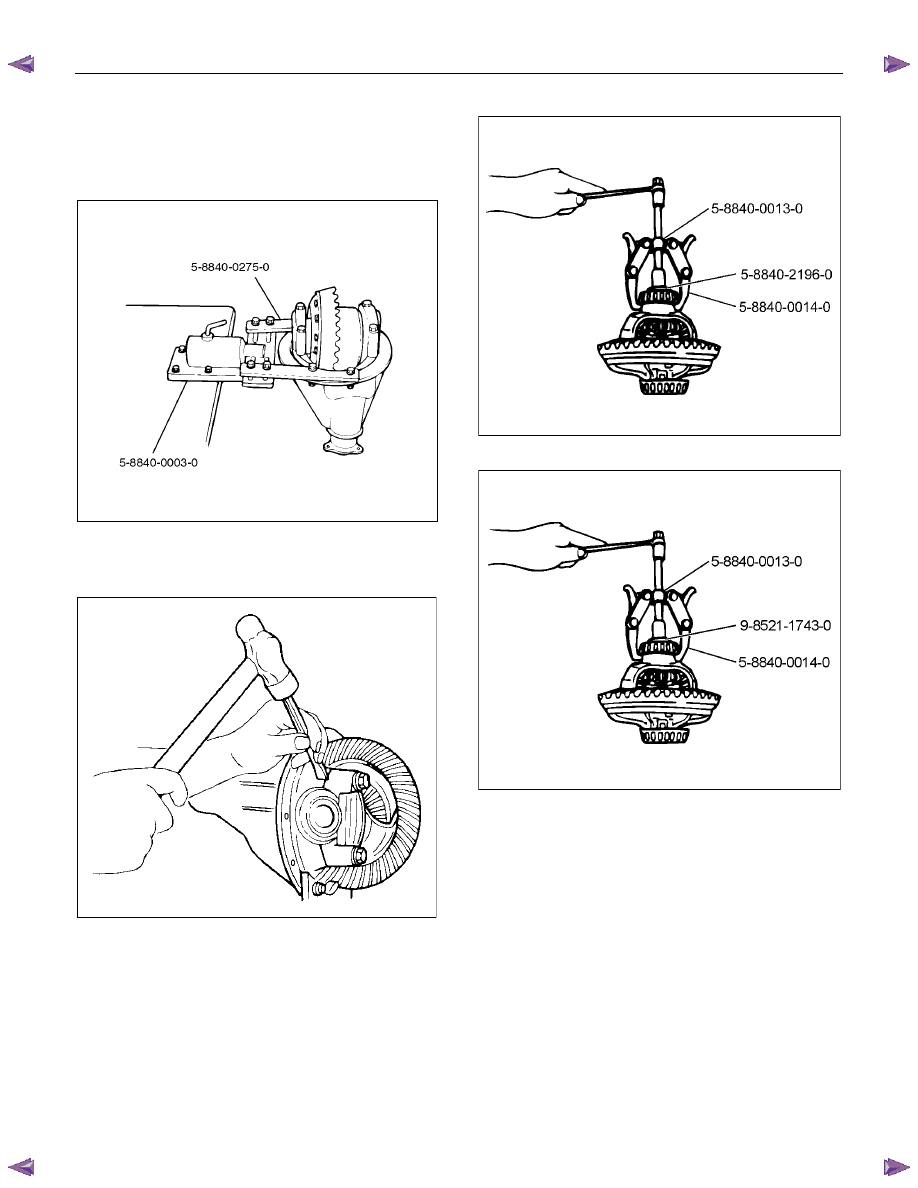

1.  Using holding fixture 5-8840-0275-0 and holding

fixture base 5-8840-0003-0, fix the differential

assembly to the bench.

425L100007



2.  Apply a setting mark to the side bearing cap and

the differential carrier then remove bearing cap.





425RS009



3.  Remove differential cage assembly.

4.  Remove side bearing outer race. After removal,

keep the right and left hand side bearing

assemblies separate to maintain inner and outer

race combinations.

5.  Remove side bearing by using remover 5-8840-

0013-0, 5-8840-0014-0, adapter 5-8840-2196-0

(for

φ220mm) and 9-8521-1743-0 (for φ194mm).



φφφφ220mm






RTW54BSH000101

φφφφ194mm









RTW54BSH000201



6.  Note the thickness and position of the shims then

remove adjust shim.

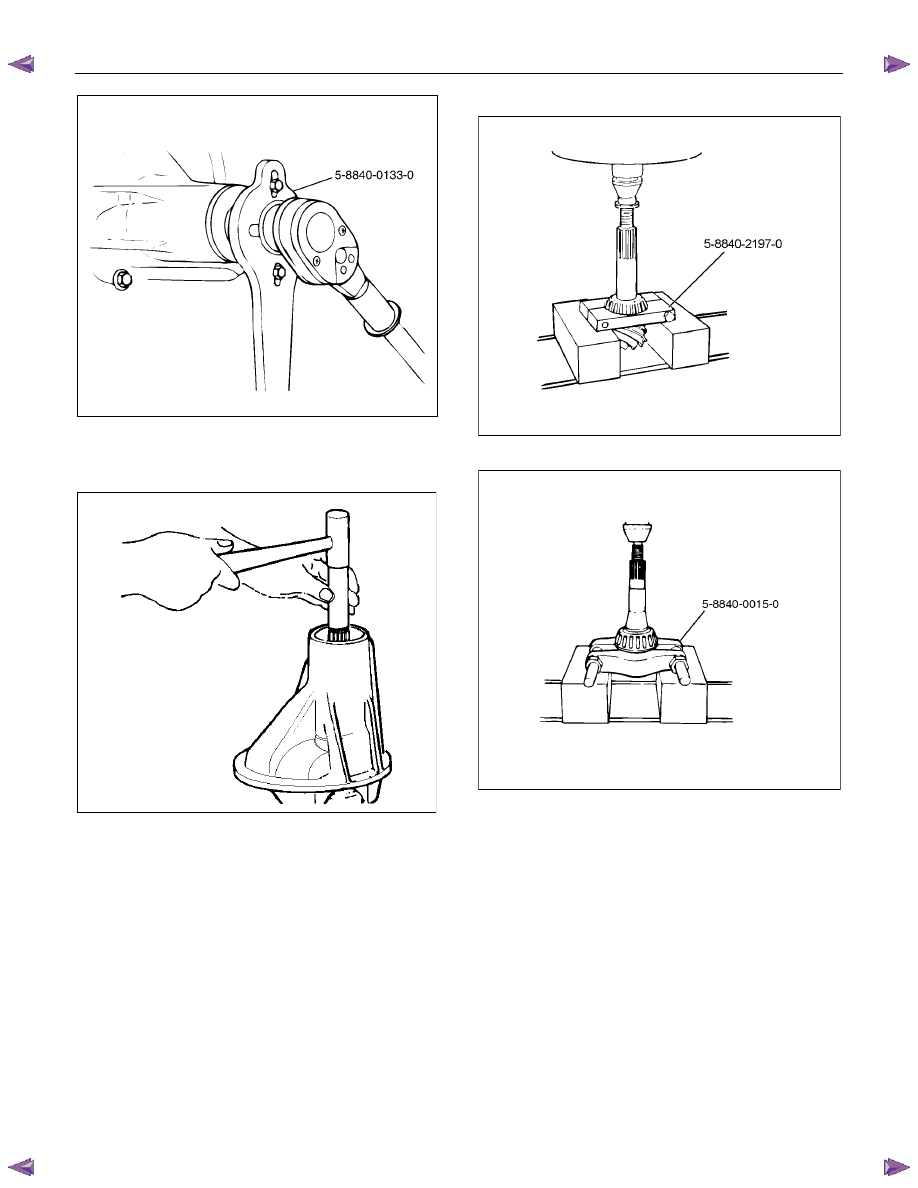

7. Remove the flange nut by using pinion flange

holder 5-8840-0133-0 after raising up its staked

parts completely.

4B-22  REAR AXLE




415RW040

8.  Removed flange assembly.

9.  Remove the drive pinion assembly using a soft

metal rod and a hammer.







425RY005



10. Remove collapsible spacer.

11. Remove the inner bearing by using separator 5-

8840-2197-0 (

φ220mm) and 5-8840-0015-0

(

φ194mm) .





φφφφ220mm









RTW54BSH000601

φφφφ194mm










415R300001



12. Remove adjust shim.

13. Remove oil seal.

14. Remove outer bearing.



REAR AXLE  4B-23

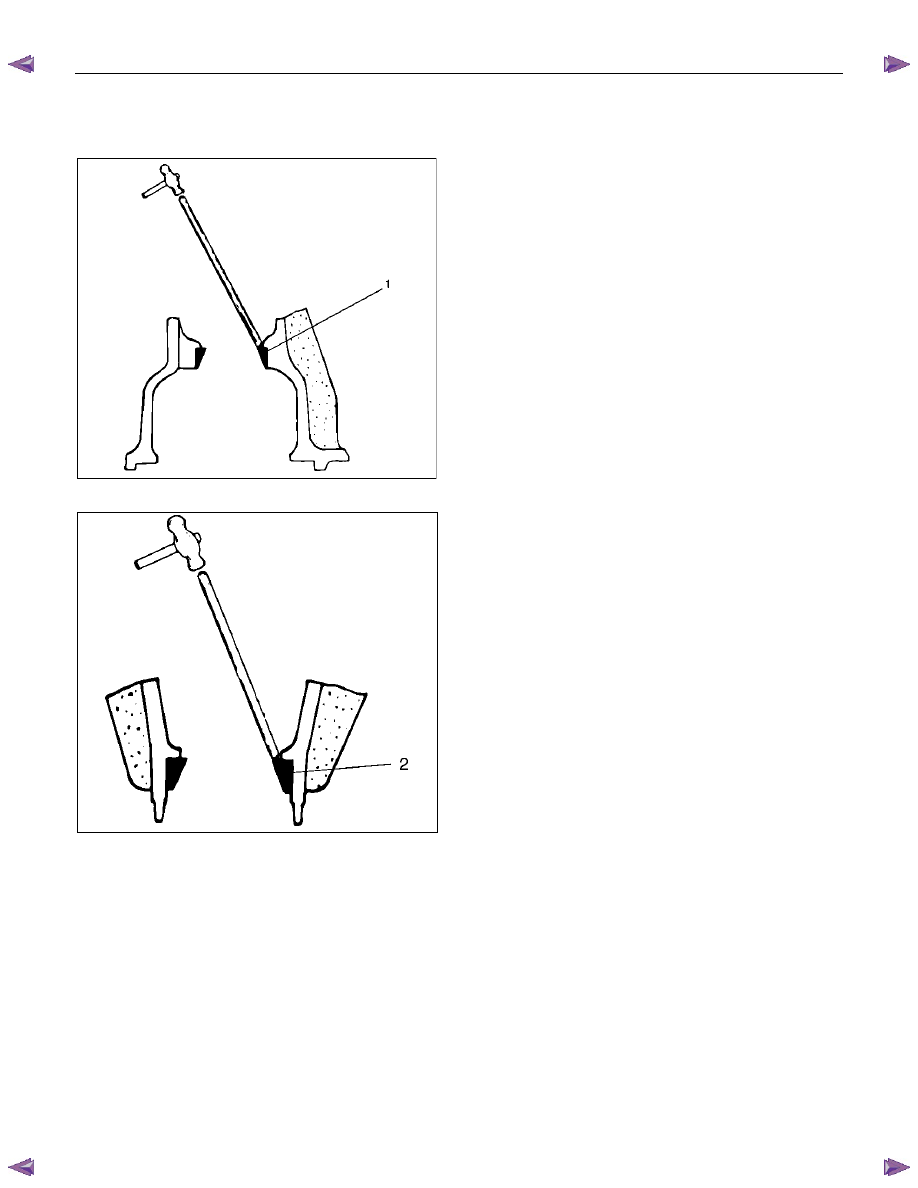

15. Remove the inner bearing outer race (1) and the

outer bearing outer race (2) by using a brass bar

and a hammer.



425RS014





425RS015
