Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Service manual - part 1200





8-140  ELECTRICAL-BODY AND CHASSIS



ELECTRICAL-BODY AND CHASSIS  8-141

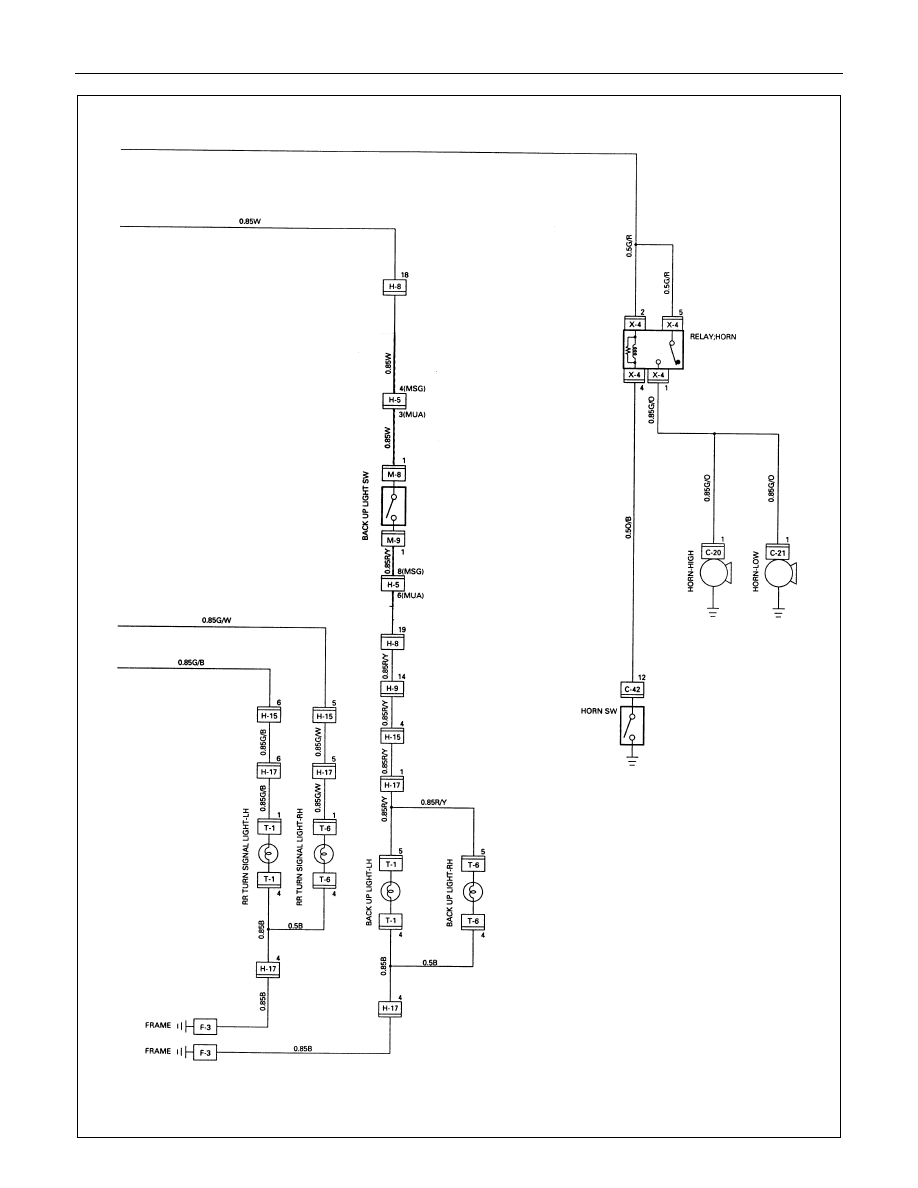

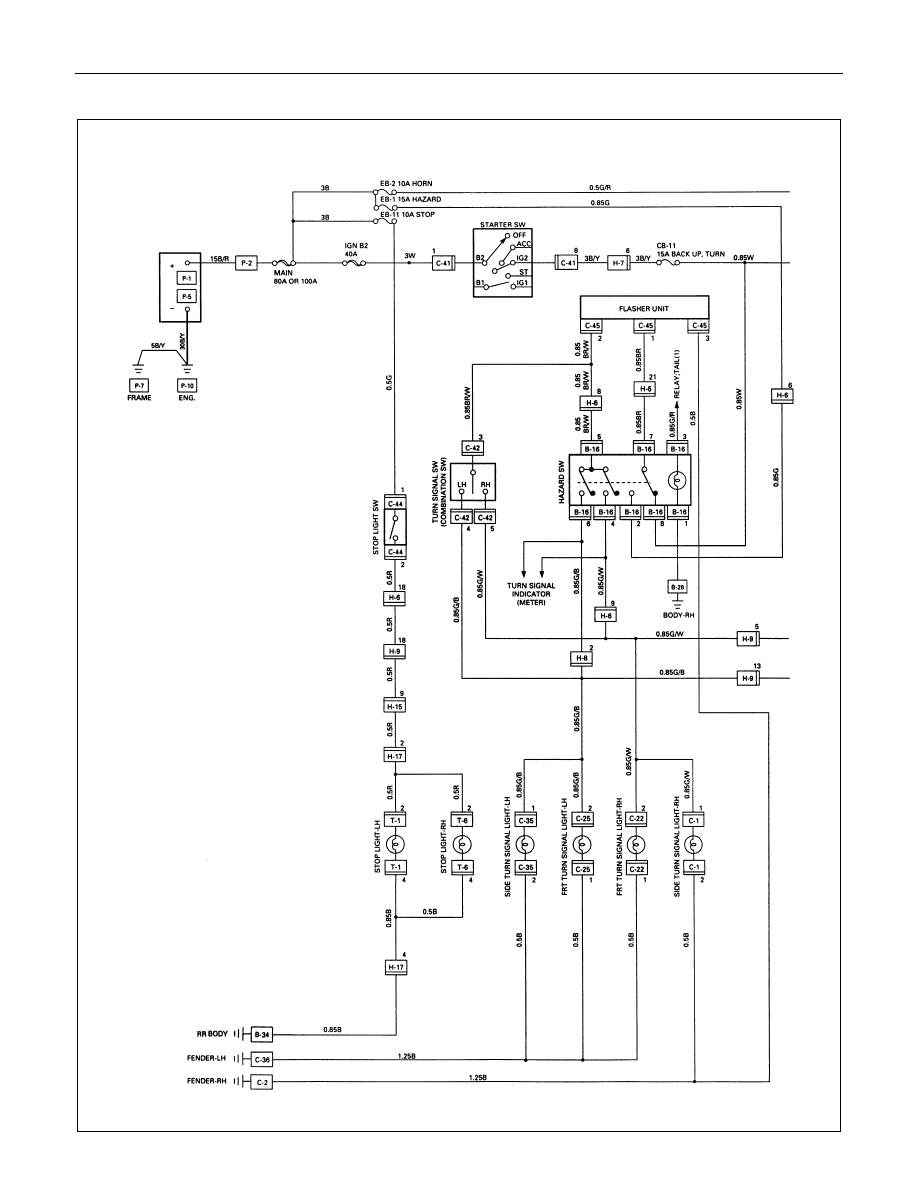

CIRCUIT DIAGRAM (6VD1-LHD)



8-142  ELECTRICAL-BODY AND CHASSIS







ELECTRICAL-BODY AND CHASSIS  8-143

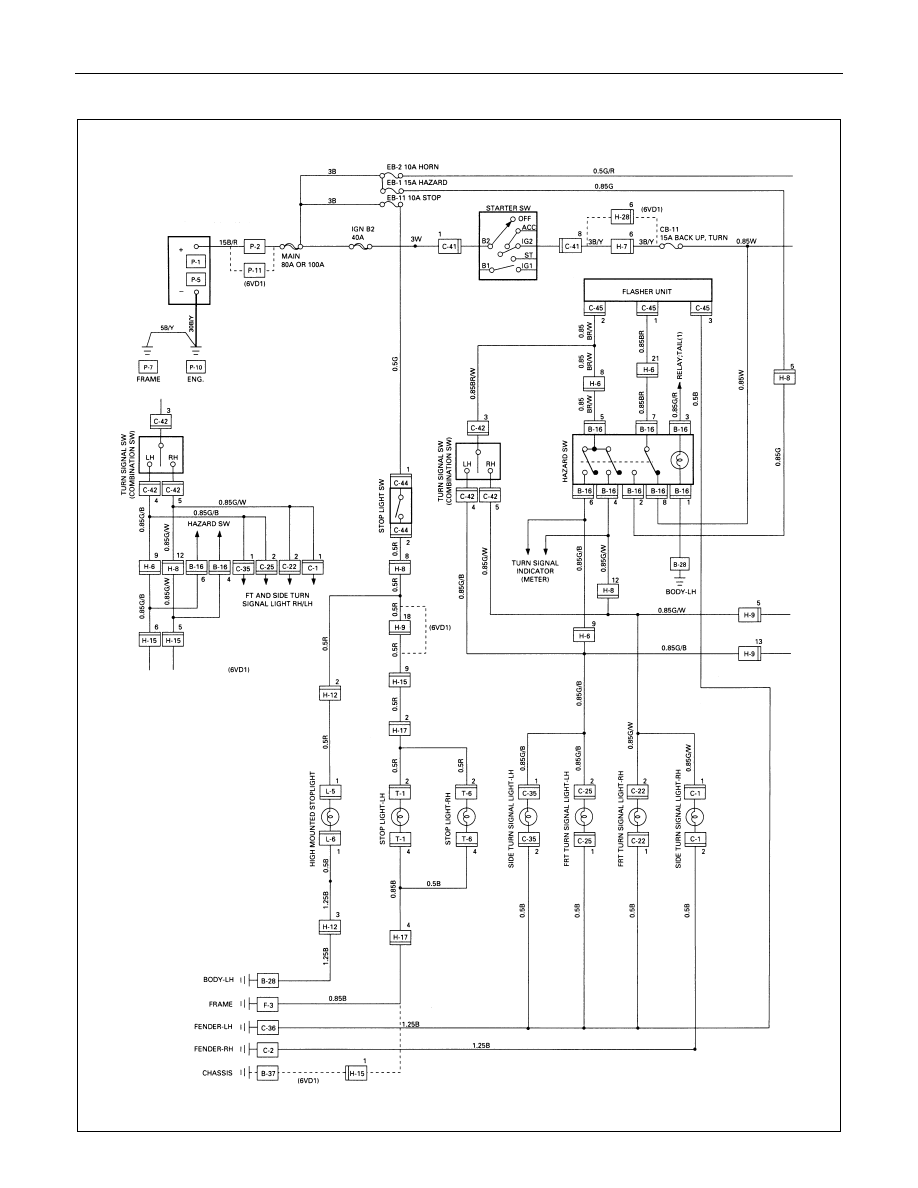

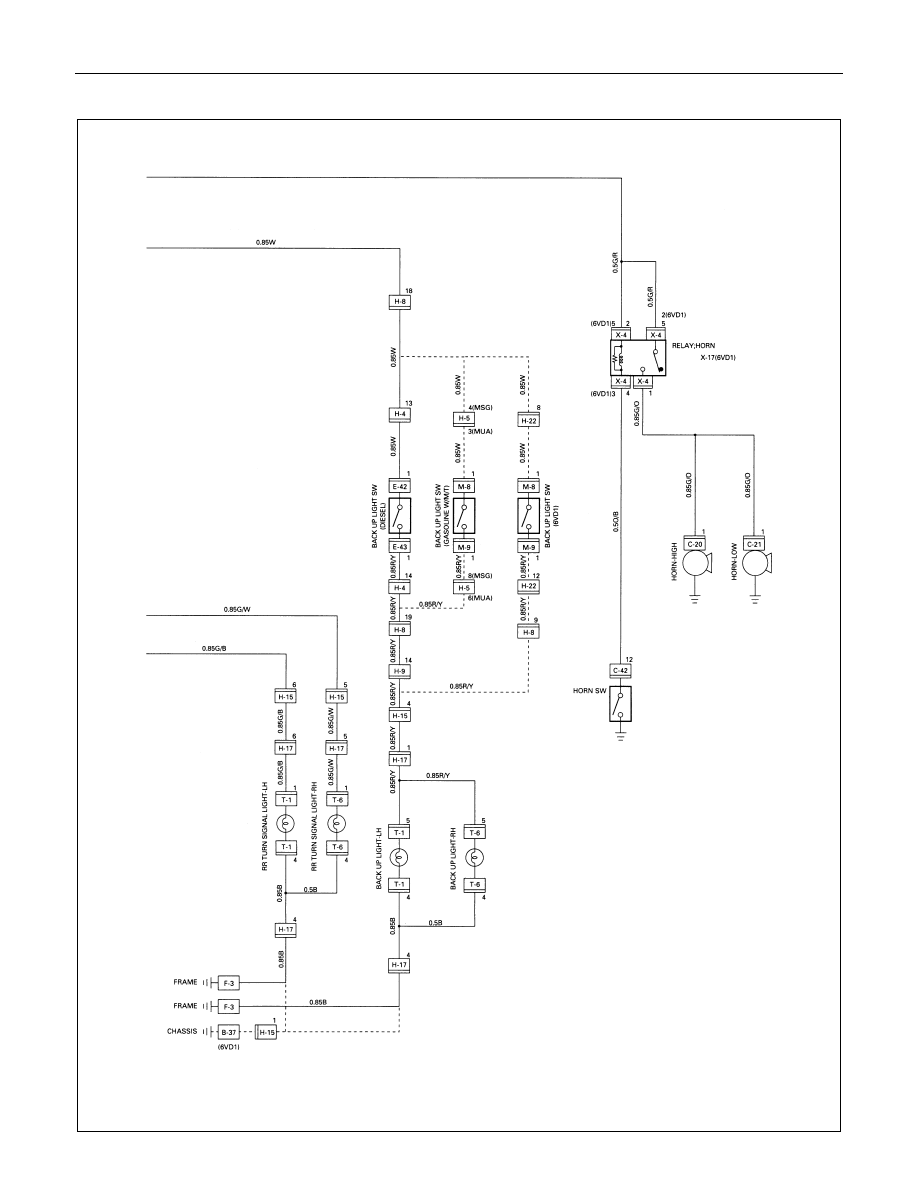

CIRCUIT DIAGRAM (RHD EXCEPT UK)
