Изузу Трупер. Электросхема 1

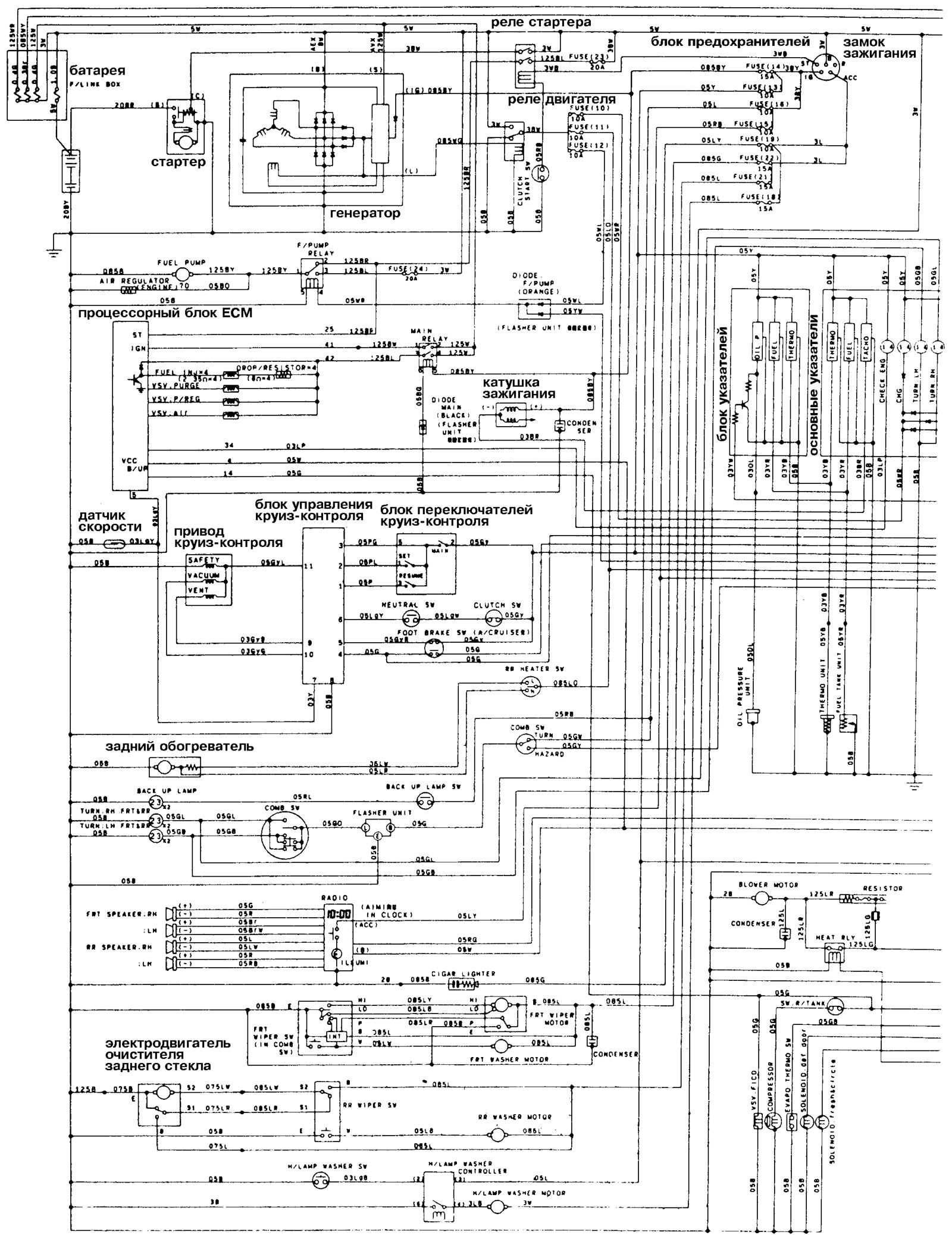

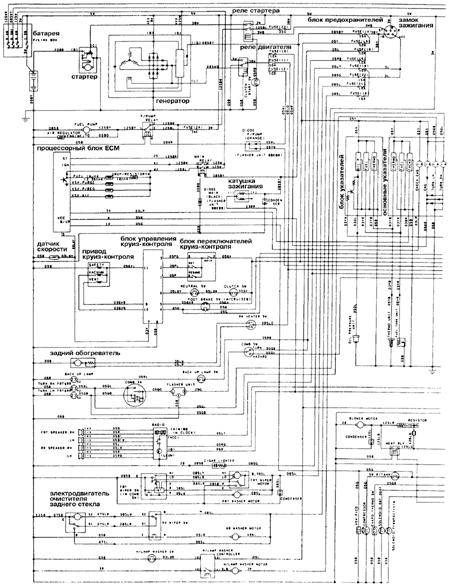

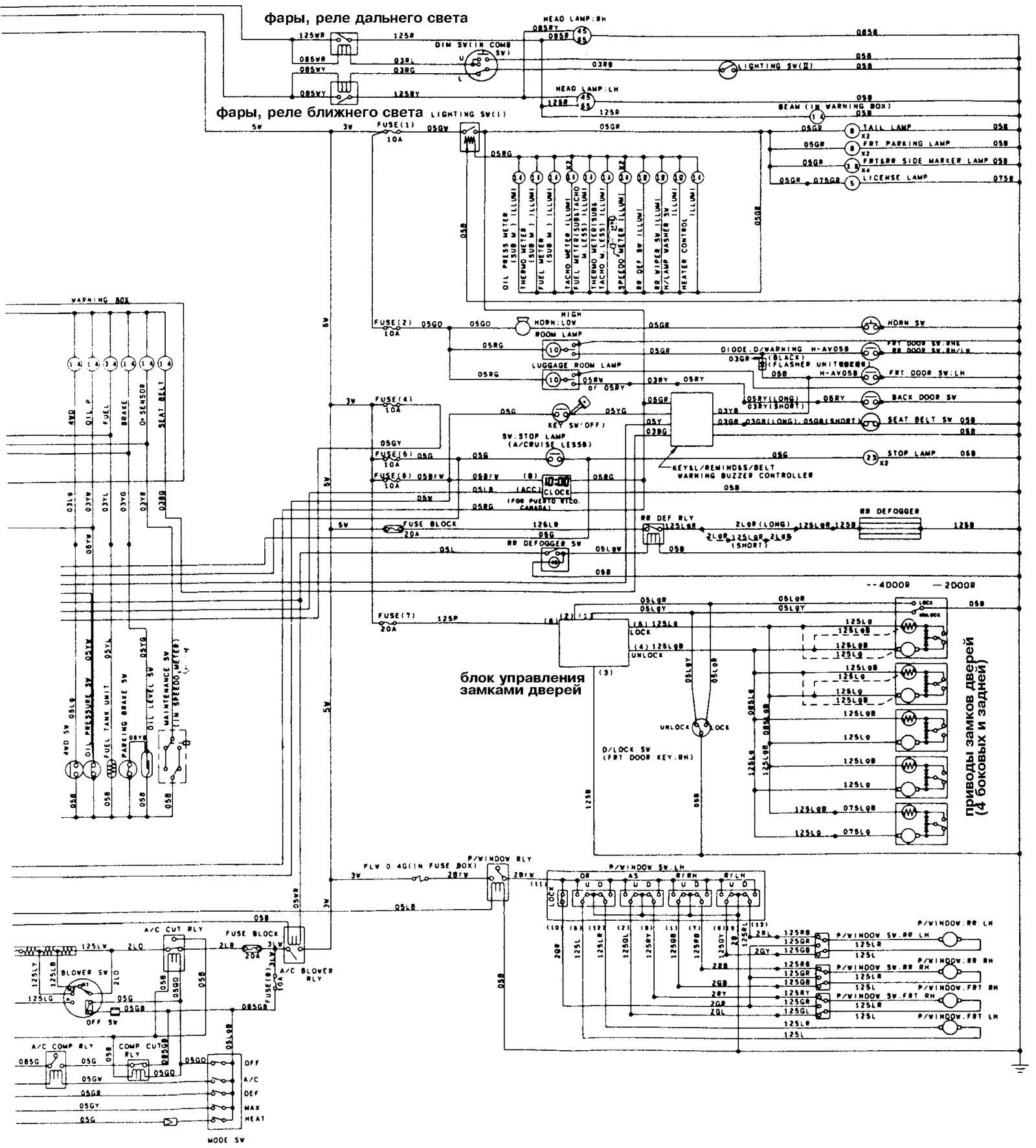

12.2. Электросхема 1

ОБЩИЕ СВЕДЕНИЯ

Схема электрическая принципиальная автомобиля Trooper/ Bighorn позднего выпуска с механической КПП и двигателем 4ZE1
