Изузу Трупер. Задний карданный вал

6.3.5. Задний карданный вал

ОБЩИЕ СВЕДЕНИЯ

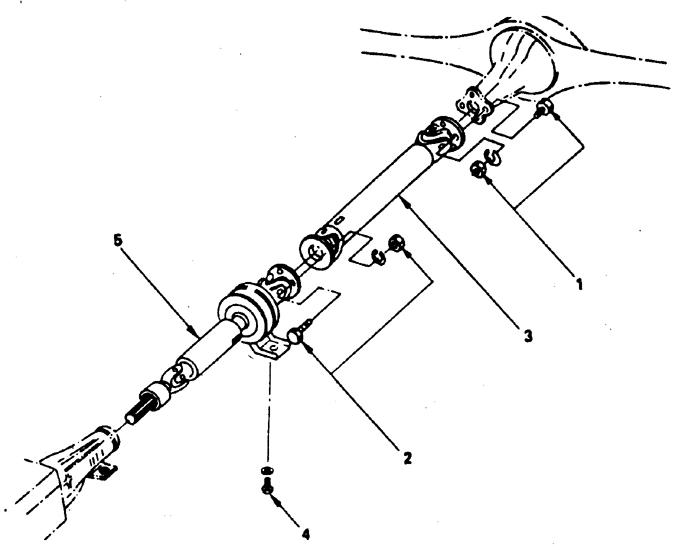

Детали заднего карданного вала

6.3.5 Задний карданный вал Исузу Трупер 1989-1995

1 – болт фланца задней передачи
2 – болт фланца передней секции карданного вала
3 – задняя секция карданного вала

4 – болт крепления кронштейна опоры вала
5 – передняя секция карданного вала

АВТОМОБИЛИ АMIGO/ MU/ JAZZ, RODEO/ PASSPORT И TROOPER/ BIGHORN

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Заднеприводные автомобили

1. Поднимите автомобиль и установите на подставки.

2. Нанесите метки взаимной ориентации вилки и вала.

3. Отверните болты крепления и снимите карданный вал.

4. При установке совместите нанесенные метки и затяните болты.

Автомобили с колесной формулой 4х4

5. Поднимите автомобиль и установите на подставки.

6. Нанесите метки взаимной ориентации на фланце карданного вала и на фланце ведущей шестерни заднего моста.

7. На автомобилях с одним карданным валом отверните гайки крепления фланца вала к фланцу хвостовика ведущей шестерни заднего моста. Опустите вал и достаньте из трансмиссии.

8. На автомобилях с 2-секционным карданным валом выполните следующие процедуры:

8.1. Отверните гайки крепления фланца задней секции вала к фланцу ведущей шестерни заднего моста.

8.2. Отверните гайки крепления фланца задней секции вала к фланцу передней секции.

8.3. Отверните болты крепления средней опоры к кузову, сместите переднюю секцию карданного вала назад и снимите с автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На автомобилях с 2-секционным карданным валом установите вал в следующем порядке:

1.1. Установите переднюю секцию карданного вала в трансмиссию, установите среднюю опору, заверните и затяните болты крепления опоры к кузову.

1.2. Присоедините заднюю секцию вала к фланцу передней секции, затяните болты крепления.

1.3. Присоедините заднюю секцию вала к фланцу хвостовика заднего моста, затяните гайки.

2. На автомобилях с 1-секционным карданным валом установите вал в трансмиссию, соедините фланец вала с фланцем ведущей шестерни заднего моста.
