6.3.3. Снятие и установка переднего карданного вала

ОБЩИЕ СВЕДЕНИЯ

АВТОМОБИЛИ АMIGO/ MU/ JAZZ, RODEO/ PASSPORT И TROOPER/ BIGHORN

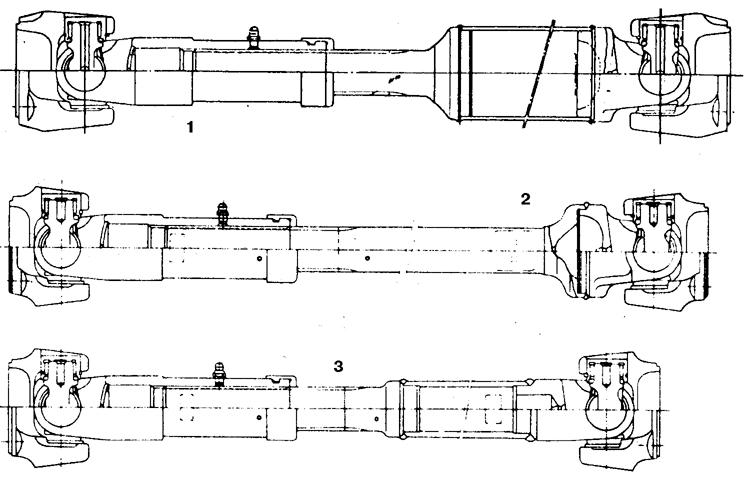

Передний карданный вал 6-цилиндрового двигателя с механической и автоматической трансмиссией и двигателя 4ZE1

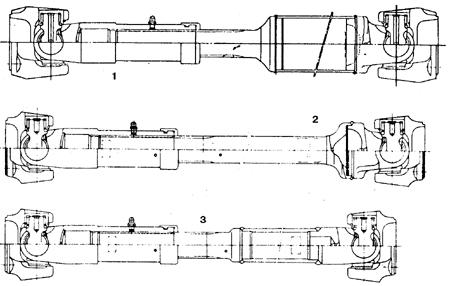

6.3.3 Снятие и установка переднего карданного вала Исузу Трупер 1989-1995

1 – передний карданный вал двигателя с механической трансмиссией
2 – передний карданный вал двигателя с автоматической трансмиссией

3 – передний карданный вал двигателя 4ZE1

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите автомобиль и установите на подставки.

2. Нанесите метки взаимной ориентации фланцев карданного вала на раздаточной коробке и на фланце ведущей шестерни главной передачи.

3. Снимите карданный вал переднего моста, для чего отверните болты шлицевого фланца вилки карданного шарнира и снимите передний вал с раздаточной коробки. Не допускайте выпадения фланца с вала раздаточной коробки.

4. Отверните болты крепления фланца карданного шарнира к фланцу ведущей шестерни главной передачи и снимите карданный вал.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Совместите метки на фланцах вала, раздаточной коробки и главной передачи.

2. Затяните болты крепления фланца карданного шарнира к фланцу ведущей шестерни главной передачи.

3. Затяните болты крепления фланца карданного шарнира к фланцу вала раздаточной коробки.

4. Опустите автомобиль.
