Infiniti M45 (2010 year). Instruction - part 11





START-UP SCREEN (models with

navigation system)

When you push the ignition switch to the ACC or

ON position, the SYSTEM START-UP warning is

displayed on the screen. When you read and

agree with the warning, push the

ENTER button.

If you do not push the

ENTER button, you will

not be able to use the NAVI system.
To proceed to the NAVI system, refer to the

separate Navigation System Owner’s Instruction.

START MENU (models with navigation

system)

The start menu can be displayed using the

ENTER switch on the steering-wheel-mounted

controls.
1. While the map (if so equipped) or status

screen is displayed, push and hold the

ENTER switch until the “Menu Options”

screen appears.

2. Highlight the preferred item by tilting the

ENTER switch up or down, and then push

the

ENTER switch to select.

Available items

Destination/Route :
These items are for the navigation system. If

your vehicle is equipped with the navigation

system, see the separate Navigation System

Owner’s Instruction for details.
Information :
Displays the information screen. It is the same

screen that appears when you push the

INFO

button.
Settings :
Displays the settings screen. It is the same

screen that appears when you push the

SET-

TING button.

SAA1454

SAA1471

SAA1591

4-6

Monitor, climate, audio, phone and voice recognition systems

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HOW TO SELECT MENUS ON THE

SCREEN

Vehicle functions are viewed on the display

screen in menus. Whenever a menu selection is

made or menu item is highlighted, different

areas on the screen provide you with important

information. See the following for details.
1. Header:

Shows the path used to get to the current

screen. (i.e. push SETTING button > choose

“Comfort & Conv.” menu item.)

2. Menu Selections:

Shows the options to choose within that

menu screen. (i.e. Auto Interior Illumination,

etc.)

3. UP/DOWN Movement indicator:

Shows that the INFINITI controller may be

used to move UP/DOWN on the screen and

select more options.

4. Screen Count:

Shows the number of menu selections avail-

able for that screen (i.e. 1/9).

5. Footer/Information Line:

Provides more information (if available)

about the menu selection currently high-
lighted. (i.e.

Cabin lighting when un-

locking doors.)

HOW TO USE STATUS BUTTON

To display the status of the audio, climate

control system, fuel consumption and naviga-

tion system (if so equipped), push the

STATUS

button. The following information will appear

when the

STATUS button is pushed.

Audio

→ Audio and Climate control system →

Audio and fuel consumption

→ Audio and Navi-

gation system (if so equipped)

→ Audio

HOW TO USE BRIGHTNESS CONTROL

AND DISPLAY ON/OFF BUTTON

Push the “

OFF ” button to switch the

display brightness to the daytime mode or the

nighttime mode, and to adjust the display

brightness using the INFINITI controller while

the indicator is displayed at the bottom of the

screen.
The display brightness can also be adjusted

using the brightness UP button (+) or bright-

ness DOWN button (

2) (models without naviga-

tion system).

Push and hold the “

OFF ” button for more

than 2 seconds to turn the display off. Push the

button again to turn the display on.

SAA1510

VEHICLE INFORMATION AND SETTINGS

Monitor, climate, audio, phone and voice recognition systems

4-7

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HOW TO USE DISP BUTTON (models

without navigation system)

Push the

DISP button to show the display

setting screen. (See “Display settings” later in

this section.)

HOW TO USE TRIP BUTTON (models

without navigation system)

Push the

TRIP button to show the trip computer

display. (See “Trip Computer information” later

in this section.)

HOW TO USE FUEL ECON BUTTON

(models without navigation system)

Push the

FUEL ECON button to show the fuel

economy information. (See “Fuel Economy infor-

mation” later in this section.)

HOW TO USE INFO BUTTON

The display screen shows vehicle and naviga-

tion (if so equipped) information for your con-

venience.
The information shown on the screen should be

a guide to determine the condition of the ve-

hicle. See the following for details.

Vehicle information display

1. Push the

INFO button on the control panel.

2. Choose an item using the INFINITI control-

ler and push the

ENTER button.

3. After viewing or adjusting the information

on the following screens, push the

BACK

button to return to the INFORMATION

menu.

See the separate Navigation System Owner’s

Instruction for the following items:
● Traffic Info.
● Where am I?
● GPS Satellite Info.

With navigation system

SAA1803

Without navigation system

SAA1805

4-8

Monitor, climate, audio, phone and voice recognition systems

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Fuel Economy information

The distance to empty, average fuel economy

and current fuel economy (shown on the right

side bar) will be displayed for reference.
To reset the Average Fuel Economy, use the

INFINITI controller to highlight the “

Reset ” key

and push the

ENTER button.

If the “

View ” key is highlighted with the

INFINITI controller and the

ENTER button is

pushed, the average fuel consumption history

will be displayed in graph form along with the

average for the previous Reset-to-Reset period.
The unit can be converted between “US” and

“Metric”. (See “HOW TO USE SETTING BUTTON”

later in this section.)
For models without the navigation system, the

information can be displayed by pushing the

FUEL ECON button on the control panel.

Tire Pressure information

The tire pressure will be displayed for refer-

ence.
The pressure indication “** psi” on the screen

means that the tire pressure is being measured.

After a few driving trips, the pressure for each

tire will be displayed.
In case of low tire pressure, LOW PRESSURE

information will be displayed on the screen.

Check the pressure for all tires.
Tire pressure rises and falls depending on the

heat caused by the vehicle’s traveling condition

and the temperature.

SAA1546

SAA1547

SAA1450

Monitor, climate, audio, phone and voice recognition systems

4-9

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

After tire rotation is performed, tire pressure

will not be displayed in the actual tire position.

Drive the vehicle at over 25 MPH (40 km/h) for

approximately 10 minutes to reset the display.
For more details about the Tire Pressure Moni-

toring System (TPMS), see “TIRE PRESSURE

MONITORING SYSTEM (TPMS)” in the “5. Start-

ing and driving” section.

WARNING

● When a spare tire is mounted or a wheel is

replaced, tire pressure will not be indicated,

the TPMS will not function and the low tire

pressure warning light will flash for approxi-

mately 1 minute. The light will remain on

after 1 minute. Contact your INFINITI retailer

as soon as possible for tire replacement

and/or system resetting.

● Replacing tires with those not originally

specified by INFINITI could affect the proper

operation of the TPMS.

Trip Computer information

Elapsed Time, Driving Distance and Average

Speed will be displayed.
To reset each set of trip computer information,

use the INFINITI controller to highlight the “

Re-

set ” key and push the ENTER button.
The unit can be converted between “US” and

“Metric”. (See “HOW TO USE SETTING BUTTON”

later in this section.)

With navigation system

SAA1806

Without navigation system

SAA1305

4-10

Monitor, climate, audio, phone and voice recognition systems

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Maintenance information

The maintenance intervals can be displayed for

your desired maintenance items.
To set the maintenance interval for Reminders 1

to 4, choose an item using the INFINITI control-

ler and push the

ENTER button.

You can also set to display a message to remind

you that the maintenance needs to be per-

formed.
The following example shows how to set Re-

minder 1. Use the same steps to set the other

maintenance information.

1. Reset the driving distance to the new

maintenance schedule.

2. Set the interval (mileage) of the mainte-

nance schedule. To determine the recom-

mended maintenance interval, refer to

your “INFINITI Service and Maintenance

Guide”.

3. To display the reminder automatically

when the set trip distance is reached,

highlight the “

Interval Reminder ” key

with the INFINITI controller and push the

ENTER button.

4. To return the display to MAINTENANCE

INFO., push the

BACK button.

With navigation system

SAA1554

Without navigation system

SAA1807

With navigation system

SAA1555

Monitor, climate, audio, phone and voice recognition systems

4-11

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Maintenance information display cannot be op-

erated when the vehicle is moving. Stop the

vehicle in a safe place to see the information.
The unit can be converted between “US” and

“Metric”. (See “HOW TO USE SETTING BUTTON”

later in this section.)

The Reminder will be automatically displayed as

shown when both of the following conditions

are met:
● the vehicle is driven the set distance and the

ignition switch is pushed to the LOCK posi-

tion.

● the ignition switch is pushed to the ACC or

ON position the next time you drive the

vehicle after the set value has been reached.

To return to the previous display after the

maintenance reminder screen is displayed,

push the

BACK button.

The maintenance reminder screen is displayed

each time the ignition switch is pushed to the

ON position unless one of the following opera-

tions is performed:
● “Reset Distance” is selected.
● “Interval Reminder” is set to OFF.
● the maintenance interval is set again.

SAA1611

4-12

Monitor, climate, audio, phone and voice recognition systems

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Others information (models with

navigation system)

Select the

“Others” key and push the ENTER

button to show “Voice Recognition” and “Navi-

gation Version”.

Voice Recognition information

(models with navigation system)

When you use the INFINITI Voice Recognition

system for the first time or if you do not know

how to operate it, you can display the voice

command list or user guide for confirmation.

(See “INFINITI VOICE RECOGNITION SYSTEM

(models with navigation system)” later in this

section for the details.)
Command List :
Displays a list of voice commands that the

system can recognize.

User Guide :
Displays a simplified operation instruction of the

voice recognition system and how to use the

voice commands.

Navigation Version information

(models with navigation system)

The version of the navigation system will be

displayed.

SAA1808

SAA1592

Monitor, climate, audio, phone and voice recognition systems

4-13

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING DISPLAY

The warning display will appear when one of the

following conditions occurs while driving at a

speed over 3 MPH (5 km/h).
● Any door is not securely closed. (The corre-

sponding door will be indicated on the dis-

play.)

● The trunk lid is not securely closed.
The warning display will turn off when the

vehicle speed slows down under 3 MPH (5

km/h) even if a door or trunk lid is not securely

closed yet.
Make sure to stop the vehicle and close a door

or trunk lid securely.

SAA1187

SAA1188

With navigation system

SAA1804

Without navigation system

SAA1514

4-14

Monitor, climate, audio, phone and voice recognition systems

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HOW TO USE SETTING BUTTON

The display for vehicle settings will appear

when the

SETTING button on the control panel

is pushed.
For navigation settings, refer to the separate

Navigation System Owner’s Instruction.
For the “Comfort and Conv.” settings, the igni-

tion switch must be in the ON position.

Audio settings

The following display will appear when pushing

the

SETTING button, selecting the “Audio ” key

with the INFINITI controller and pushing the

ENTER button.
Bass/Treble/Balance/Fade :
To adjust the speaker tone quality and sound

balance, select the “

Bass ”, “Treble ”, “Balance

” or “

Fade ” key and adjust it with the INFINITI

controller.
These items can also be adjusted by pushing

and turning the AUDIO knob.
BOSECenterpoint(if so equipped) :
When this item is turned to ON, an exciting

surround sound is generated from a traditional

stereo recording.
BOSEAudioPilot(if so equipped) :
When this item is turned to ON, AudioPilot

T

monitors noise in the passenger compartment

with a microphone and compensates for any

unpleasant noise.
Surround Volume (if so equipped) :
To adjust the surround sound volume, select

“Surround Vol.” and adjust it with the INFINITI

controller.

With navigation system

SAA1809

Without navigation system

SAA1810

Monitor, climate, audio, phone and voice recognition systems

4-15

w

05/19/09—tbrooks

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Precision Phased Audio (if so equipped) :
When this item is turned to ON, super high pitch

sound and super low pitch sound are empha-

sized and midrange sound is played naturally.
Speed Sensitive Vol. (if so equipped) :
Sound volume is increased according to the

vehicle speed. Choose the effect level from OFF

(0) to 5.

Display settings

The following display will appear when pushing

the

SETTING button, selecting “Display ” key

with the INFINITI controller and pushing the

ENTER button.
For models without the navigation system, the

setting screen can be displayed by pushing the

DISP button on the control panel.
Display :
To turn off the screen, push the

ENTER button

and turn the “Display” indicator off. The other
method is to push and hold the “

OFF

button for more than 2 seconds.

When any mode button is pushed with the

screen off, the screen turns on for further

operation. The screen will turn off automatically

5 seconds after the operation is finished.
To turn on the screen, set this item to the ON
position, or push the “

OFF ” button.

Brightness/Contrast/Background Color :
To adjust the brightness and contrast of the

screen, select the “

Brightness ” or “Contrast

key and push the

ENTER button.

Then, you can adjust the brightness to “Darker”

or “Brighter”, and the contrast to “Lower” or

“Higher” using the INFINITI controller.
For information on the “

Background Color ” key,

refer to the separate Navigation System Own-

er’s Instruction.

Navigation settings (models with

navigation system)

For the details of “Navigation” settings, refer to

the separate Navigation System Owner’s

Instruction.

With navigation system

SAA1813

4-16

Monitor, climate, audio, phone and voice recognition systems

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Rear Display settings (if so equipped)

The following display will appear when pushing

the

SETTING button, selecting the “Rear Dis-

play” key with the INFINITI controller and push-

ing the

ENTER button.

Rear Display :
To open the rear display, push the

ENTER

button. The rear display is flipped down auto-

matically. To close the rear display, push the

ENTER button and turn the “OK” indicator off.
The rear display will be closed automatically

when the ignition switch is pushed to the LOCK

position.

The rear display can be also opened or closed

using the remote controller. (See “INFINITI MO-

BILE ENTERTAINMENT SYSTEM (MES)” later in

this section.)

Volume and Beeps settings (models

with navigation system)

The following display will appear when pushing

the

SETTING button, selecting the “Volume and

Beeps ” key with the INFINITI controller and

pushing the

ENTER button.

Guidance Vol. :
To adjust the guidance voice volume louder or

softer, select the “Guidance Volume” and ad-

just it with the INFINITI controller.
You can also adjust the guidance voice volume

by turning the VOLUME control knob while voice

guidance is being announced.

SAA2146

SAA1561

Monitor, climate, audio, phone and voice recognition systems

4-17

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Guidance Voice :
When this item is turned to ON, you will hear

voice guidance in the navigation (if so

equipped) operation or in other operations.
Ringer Vol./Incoming Call/Outgoing Call :
For

the

details

of

these

items,

see

“BLUETOOTH

T HANDS-FREE PHONE SYSTEM

WITH NAVIGATION SYSTEM” later in this sec-

tion.
Button Beeps :
When this item is turned to ON, you will hear a

beep sound when you use a button.

Beeps settings (models without

navigation system)

The following display will appear when pushing

the

SETTING button, selecting the “Beeps ” key

with the INFINITI controller and pushing the

ENTER button.
Button Beeps :
When this item is turned to ON, you will hear a

beep sound when you use a button.

Phone settings (models with

navigation system)

For the details of “Phone” settings, see

“BLUETOOTH

T HANDS-FREE PHONE SYSTEM

WITH NAVIGATION SYSTEM” later in this section.

Clock settings (models with

navigation system)

The following display will appear when pushing

the

SETTING button, selecting the “Clock ” key

with the INFINITI controller and pushing the

ENTER button.
On-screen Clock :
When this item is turned to ON, a clock is

always displayed in the upper right corner of

the screen.
This clock will indicate the time almost exactly

because it is always adjusted by the GPS sys-

tem.

SAA1612

SAA1563

4-18

Monitor, climate, audio, phone and voice recognition systems

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Clock Format :
Choose either the 12-hour clock display or the

24-hour clock display.
Offset Adjust :
Adjust the time by increasing or decreasing per

minute.
Daylight Saving Time :
Turn this item to ON for daylight saving time

application.
Time Zone :
Choose the time zone from the following
● Pacific
● Mountain
● Central
● Eastern
● Atlantic
● Newfoundland
● Hawaii
● Aleutian
● Alaska

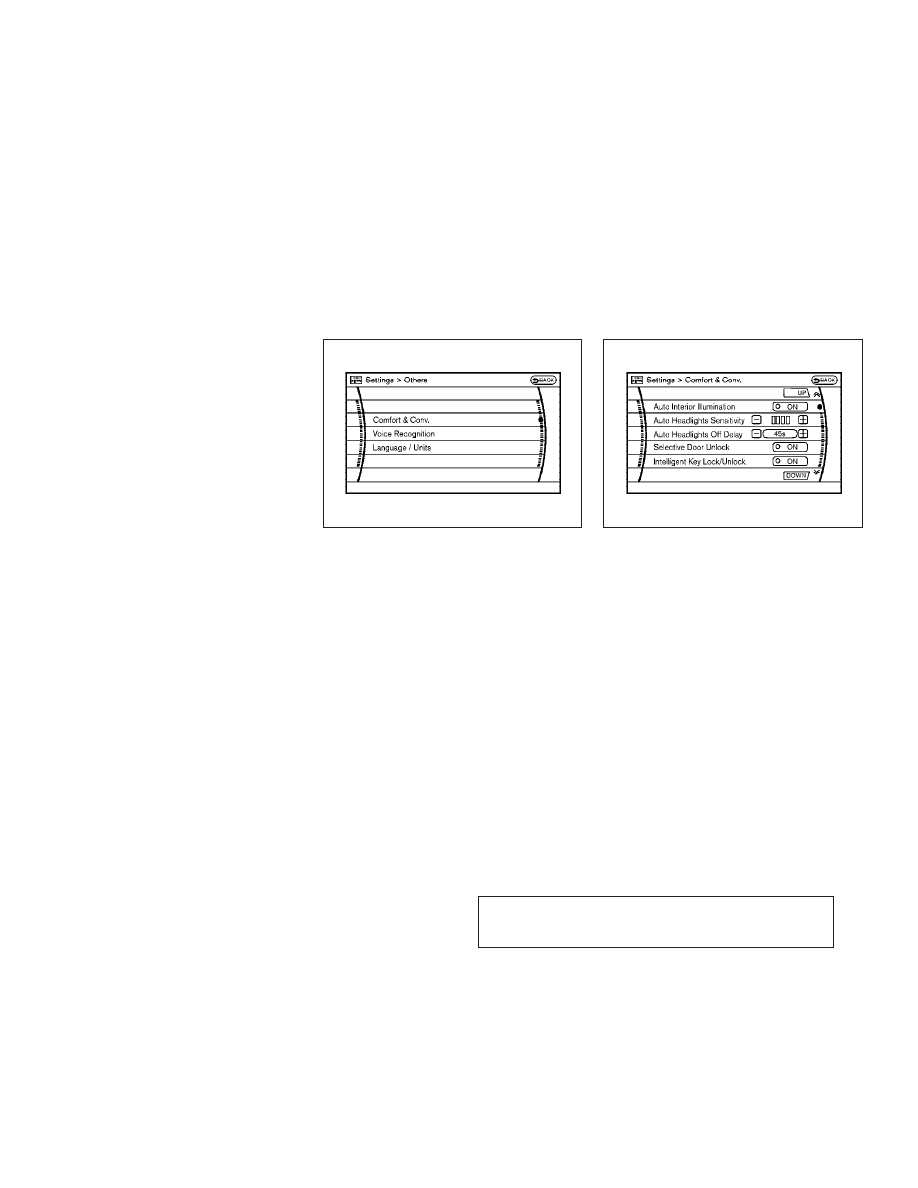

Others settings (models with

navigation system)

Select the “

Others ” key and push the ENTER

button to show “Comfort & Conv.”, “Voice Rec-

ognition” and “Language/Units”.

Comfort & Conv. settings

The following display will appear when pushing

the

SETTING button, selecting the “Comfort &

Conv. ” key* with the INFINITI controller and

pushing the

ENTER button. This key does not

appear on the display until the ignition switch is

pushed to the ON position.
* For models with the navigation system, select

the “

Others ” key to show the Comfort & Conv.

” key.
Auto Interior Illumination :
When this item is turned to ON, the interior

lights will illuminate if any door is unlocked.

SAA1815

Example

SAA1933

Monitor, climate, audio, phone and voice recognition systems

4-19

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Auto Headlights Sensitivity (if so equipped) :
Adjust the sensitivity of the automatic head-

lights higher (right) or lower (left).
Auto Headlights Off Delay (if so equipped) :
Choose the duration of the automatic headlight

off timer from 0, 30, 45, 60, 90, 120, 150 and

180 second periods.
Selective Door Unlock :
When this item is turned to ON, only the driver’s

door is unlocked first after the door unlock

operation. When the door handle request

switch on the driver’s or front passenger’s side

door is pushed to be unlocked, only the corre-

sponding door is unlocked first. All the doors

can be unlocked if the door unlock operation is

performed again within 5 seconds.
When this item is turned to OFF, all the doors

will be unlocked after the door unlock operation

is performed once.
Intelligent Key Lock/Unlock :
When this item is turned to ON, door

lock/unlock function by pushing the door

handle request switch will be activated.
Lift Steering Wheel on Exit (if so equipped) :
When this item is turned to ON, the steering

wheel moves upward for easy exit if the ignition

switch is in the LOCK position and the driver’s

door is opened. After getting into the vehicle

and pushing the ignition switch to the ACC

position, the steering wheel moves to the pre-

vious position.
Slide Driver Seat Back on Exit (if so equipped) :
When this item is turned to ON, the driver’s seat

moves backward for easy exit if the ignition

switch is in the LOCK position and the driver’s

door is opened. After getting into the vehicle

and pushing the ignition switch to the ACC

position, the driver’s seat moves to the previous

position.
Return All Settings to Default :
Select this item, push the

ENTER button and

choose “YES” if you want to return all settings

to the default.

Voice Recognition settings (models

with navigation system)

For details about the “Voice Recognition” set-

tings, see “INFINITI VOICE RECOGNITION SYS-

TEM (models with navigation system)” later in

this section.

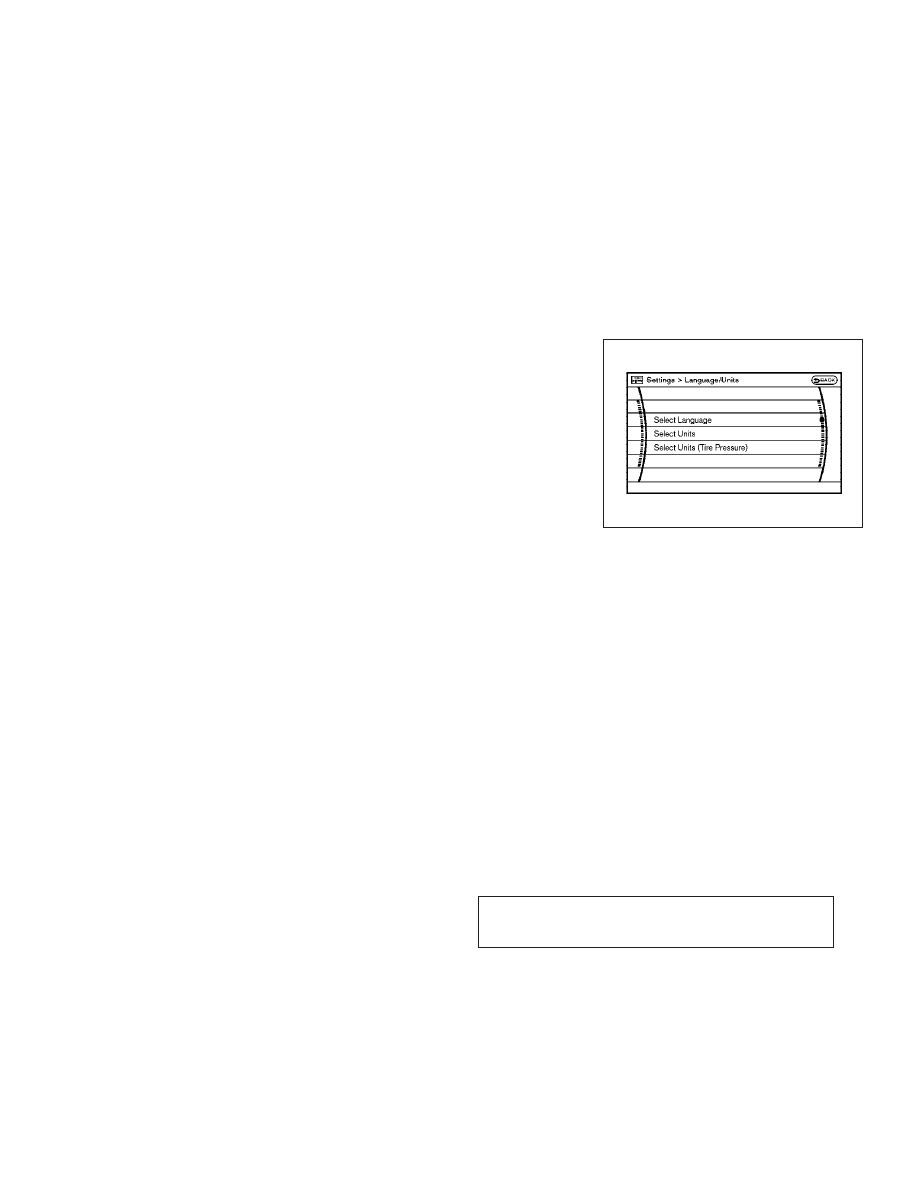

Language/Units settings

The following display will appear when pushing

the

SETTING

button,

selecting

the

Language/Units ” key* with the INFINITI con-

troller and pushing the

ENTER button.

* For models with the navigation system, select

the “

Others ” key to show the Language/Units

” key.
Select Language :
Choose the “

Select Language ” key and push

the

ENTER button. From the following display,

select “English”, “Français” or “Español”* for

your favorite display appearance.

With navigation system

SAA1816

4-20

Monitor, climate, audio, phone and voice recognition systems

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE:
If you select the “Français” key, French language

will be displayed. For more detail, refer to the

French Owner’s Manual. To obtain a French Own-

er’s

Manual,

please

see

“OWNER’S

MANUAL/SERVICE MANUAL ORDER INFORMA-

TION” in the “9. Technical and consumer infor-

mation” section.
*: For models without navigation system only
Select Units :
Choose the “

Select Units ” key and push the

ENTER button. From the following display, se-

lect “US” (Mile, °F, MPG) or “Metric” (km, °C,

L/100 km) for your favorite display appearance.
Select Units (Tire Pressure) :
Choose the “

Select Units (Tire Pressure) ” key

and push the

ENTER button. From the following

display, select “kPa” or “psi”.

HOW TO USE AUX BUTTON

Images being played can be switched to the

center display if NTSC compatible devices are

connected to the auxiliary input jacks on the

rear side of the center console. (See “AUXILIARY

INPUT JACKS” later in this section.)
Push the

DISC·AUX (with navigation) AUX (with-

out navigation) button to perform switching.
Pushing the

DISC·AUX button (for models with

the navigation system) will switch the displays

as follows:
CD

→ CompactFlash* → DVD* → AUX → iPodT*

→ Music Box* → CD
*: if so equipped

Display Mode

The above display will appear when the “

Set-

tings ” key is selected using the INFINITI con-

troller and pushing the

ENTER button.

Choose the display mode from the following:
● Normal
● Wide
● Cinema
Images can only be shown on the front display

when the vehicle is stopped and the parking

brake is applied.

With navigation system

SAA1567

Monitor, climate, audio, phone and voice recognition systems

4-21

w

05/19/09—tbrooks

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     9      10      11      12     ..
