Infiniti M45 (2010 year). Instruction - part 6





All-Wheel Drive (AWD) warning light

(AWD models)*

Lane departure warning light (or-

ange)*

Cruise set switch indicator light

Anti-lock Braking System (ABS) warn-

ing light

Low fuel warning light

Front passenger air bag status light

Low tire pressure warning light

High beam indicator light

Automatic Transmission (AT) check

warning light

Low washer fluid warning light

Intelligent Cruise Control (ICC) system

MAIN switch indicator light (green)*

Brake warning light

Preview Function warning light

(orange)*

Lane Departure Prevention (LDP) ON

indicator light (green)*

Rear Active Steer warning light*

Malfunction Indicator Light (MIL)

Charge warning light

Seat belt warning light

Slip indicator light

Door open warning light

Supplemental air bag warning light

Small light indicator lights

Engine oil pressure warning light

Adaptive Front lighting System (AFS)

indicator light

Turn signal/hazard indicator lights

Intelligent Cruise Control (ICC) sys-

tem warning light (orange)*

Automatic Transmission (AT) position

indicator light

Vehicle Dynamic Control (VDC) off

indicator light

Intelligent Key system warning light

Cruise main switch indicator light

(green)

*: if so equipped

WARNING/INDICATOR LIGHTS AND

AUDIBLE REMINDERS

2-12

Instruments and controls

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CHECKING BULBS

With all doors closed, apply the parking brake

and push the ignition switch to the ON position

without starting the engine. The following lights

will come on:

,

or

,

,

,

,

,

,

,

The following lights come on briefly and then go

off (if so equipped):

,

or

,

,

,

,

,

,

,

If any light does not come on, it may indicate a

burned-out bulb or an open circuit in the elec-

trical system. Have the system checked by an

INFINITI retailer.

WARNING LIGHTS

All-Wheel Drive (AWD)

warning light (AWD models)

The light comes on when the ignition switch is

pushed to the ON position. It turns off soon

after the engine is started.
If the All-Wheel Drive (AWD) system malfunc-

tions, or the diameter of the front and the rear

wheels are different, the warning light will

either remain illuminated or blink. (See “ALL-

WHEEL DRIVE (AWD)” in the “5. Starting and

driving” section.)

CAUTION

● If the warning light comes on while driving

there may be a malfunction in the AWD sys-

tem. Reduce the vehicle speed and have your

vehicle checked by an INFINITI retailer as

soon as possible.

● If the AWD warning light blinks while

driving:

– blinks rapidly (about twice a second):

Pull off the road in a safe area, and idle the

engine. The driving mode will change to

2WD to prevent the AWD system from

malfunctioning. If the warning light turns

off, you can drive again.

– blinks slowly (about once every 2 sec-

onds):
Pull off the road in a safe area, and idle the

engine. Check that all tire sizes are the

same, tire pressure is correct and tires are

not worn.

● If the warning light is still on after the above

operations, have your vehicle checked by an

INFINITI retailer as soon as possible.

or

Anti-lock Braking

System (ABS)

warning light

When the ignition switch is in the ON position,

the Anti-lock Braking System (ABS) warning

light illuminates and then turns off. This indi-

cates the ABS is operational.
If the ABS warning light illuminates while the

engine is running, or while driving, it may

indicate the ABS is not functioning properly.

Have the system checked by an INFINITI retailer.
If an ABS malfunction occurs, the anti-lock

function is turned off. The brake system then

operates normally, but without anti-lock assis-

tance. (See “BRAKE SYSTEM” in the “5. Starting

and driving” section.)

Automatic Transmission (AT)

check warning light

When the ignition switch is pushed to the ON

position, the light comes on for 2 seconds. If

the light comes on at any other time, it may

indicate the transmission is not functioning

properly. Have your INFINITI retailer check and

repair the transmission.

Instruments and controls

2-13

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

or

Brake warning

light

This light functions for both the parking brake

and the foot brake systems.
Parking brake indicator :
When the ignition switch is in the ON position,

the light comes on when the parking brake is

applied.
Low brake fluid warning light :
When the ignition switch is in the ON position,

the light warns of a low brake fluid level. If the

light comes on while the engine is running with

the parking brake not applied, stop the vehicle

and perform the following:
1. Check the brake fluid level. Add brake

fluid as necessary. (See “BRAKE FLUID” in

the “8. Maintenance and do-it-yourself”

section.)

2. If the brake fluid level is correct, have the

warning system checked by an INFINITI

retailer.

Anti-lock Braking System (ABS) warning indica-

tor :
When the parking brake is released and the

brake fluid level is sufficient, if both the brake

warning light and the Anti-lock Braking System

(ABS) warning light illuminate, it may indicate

the ABS is not functioning properly. Have the

brake system checked, and if necessary re-

paired, by an INFINITI retailer promptly. (See

“Anti-lock Braking System (ABS) warning light”

earlier in this section.)

WARNING

● Your brake system may not be working prop-

erly if the warning light is on. Driving could

be dangerous. If you judge it to be safe, drive

carefully to the nearest service station for

repairs. Otherwise, have your vehicle towed

because driving it could be dangerous.

● Pressing the brake pedal with the engine

stopped and/or low brake fluid level may

increase your stopping distance and braking

will require greater pedal effort as well as

pedal travel.

● If the brake fluid level is below the minimum

or MIN mark on the brake fluid reservoir, do

not drive until the brake system has been

checked at an INFINITI retailer.

Charge warning light

If the light comes on while the engine is run-

ning, it may indicate the charging system is not

functioning properly. Turn the engine off and

check the alternator belt. If the belt is loose,

broken, missing or if the light remains on, see

an INFINITI retailer immediately.

CAUTION

Do not continue driving if the alternator belt is

loose, broken or missing.

Door open warning light

This light comes on when any of the doors are

not closed securely while the ignition switch is

in the ON position.

Engine oil pressure warning

light

This light warns of low engine oil pressure. If

the light flickers or comes on during normal

driving, pull off the road in a safe area, stop the

engine

immediately and call an INFINITI retailer

or other authorized repair shop.
The engine oil pressure warning light is not de-

signed to indicate a low oil level. Use the dip-

stick to check the oil level. (See “ENGINE OIL” in

the “8. Maintenance and do-it-yourself” sec-

tion.)

2-14

Instruments and controls

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION

Running the engine with the engine oil pres-

sure warning light on could cause serious dam-

age to the engine almost immediately. Such

damage is not covered by warranty. Turn off the

engine as soon as it is safe to do so.

Intelligent Cruise Control

(ICC) system warning light

(orange; if so equipped)

This light comes on if there is a malfunction in

the Intelligent Cruise Control (ICC) system.
If the warning light comes on, park the vehicle

in a safe place. Turn the engine off, restart the

engine, resume driving and set the ICC system

again.
If it is not possible to set the system or the

indicator stays on, it may indicate that the sys-

tem is malfunctioning. Although the vehicle is

still driveable under normal conditions, have the

vehicle checked at an INFINITI retailer.
See “INTELLIGENT CRUISE CONTROL (ICC) SYS-

TEM” in the “5. Starting and driving” section.

Intelligent Key system

warning light

After the ignition switch is pushed to the ON

position, this light comes on for about 2 sec-

onds and then turns off.
This light warns of a malfunction with the

electrical steering lock system or the Intelligent

Key system.
If the light comes on while the engine is

stopped, it may be impossible to free the

steering lock or to start the engine. If the light

comes on while the engine is running, you can

drive the vehicle. However in these cases, con-

tact an INFINITI retailer for repair as soon as

possible.
See “INTELLIGENT KEY SYSTEM” in the “3. Pre-

driving checks and adjustments” section.

Lane departure warning light

(orange; if so equipped)

When the ignition switch is pushed to the ON

position, the light will come on in orange, turn

green, and then turn off. This indicates that the

Lane Departure Warning (LDW) and Lane Depar-

ture Prevention (LDP) systems are operational.
While the LDW and/or LDP system is on, the

light will blink in orange and a warning chime

will sound if the vehicle is traveling close to

either the left or the right of a traveling lane

with detectable lane markers.
If the light comes on in orange and remains on,

it may indicate that the LDW and LDP systems

are not functioning properly. Have the systems

checked by an INFINITI retailer.
See “LANE DEPARTURE WARNING (LDW)

SYSTEM/LANE DEPARTURE PREVENTION (LDP)

SYSTEM” in the “5. Starting and driving” sec-

tion.

Low fuel warning light

This light comes on when the fuel in the tank is

getting low. Refuel as soon as it is convenient,

preferably before the fuel gauge reaches “E”

(Empty).
There will be a small reserve of fuel remaining in

the tank when the fuel gauge needle reaches “E”

(Empty).

Low tire pressure warning

light

Your vehicle is equipped with a Tire Pressure

Monitoring System (TPMS) that monitors the

tire pressure of all tires except the spare.
The low tire pressure warning light warns of low

tire pressure or indicates that the TPMS is not

functioning properly.

Instruments and controls

2-15

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

After the ignition switch is pushed ON, this light

illuminates for about 1 second and turns off.
Low tire pressure warning :
If the vehicle is being driven with low tire

pressure, the warning light will illuminate. If

you select the tire pressure information in the

display, the LOW PRESSURE information will be

displayed. The tire pressure for each tire will

also be displayed.
When the low tire pressure warning light illumi-

nates, you should stop and adjust the tire

pressure to the recommended COLD tire pres-

sure shown on the Tire and Loading Information

label. The low tire pressure warning light does

not automatically turn off when the tire pres-

sure is adjusted. After the tire is inflated to the

recommended pressure, the vehicle must be

driven at speeds above 16 MPH (25 km/h) to

activate the TPMS and turn off the low tire

pressure warning light. Use a tire pressure

gauge to check the tire pressure.
For additional information, see “TIRE PRESSURE

MONITORING SYSTEM (TPMS)” in the “5. Start-

ing and driving” section and “TIRE PRESSURE

MONITORING SYSTEM (TPMS)” in the “6. In case

of emergency” section. For the tire pressure

information display, see “HOW TO USE INFO

BUTTON” in the “4. Monitor, climate, audio,

phone and voice recognition systems” section.

TPMS malfunction :
If the TPMS is not functioning properly, the low

tire pressure warning light will flash for approxi-

mately 1 minute when the ignition switch is

pushed ON. The light will remain on after 1

minute. Have the system checked by an INFINITI

retailer.
For additional information, see “TIRE PRESSURE

MONITORING SYSTEM (TPMS)” in the “5. Start-

ing and driving” section.

WARNING

● If the light does not illuminate with the igni-

tion switch pushed ON, have the vehicle

checked by an INFINITI retailer as soon as

possible.

● If the light illuminates while driving, avoid

sudden steering maneuvers or abrupt brak-

ing, reduce vehicle speed, pull off the road to

a safe location and stop the vehicle as soon

as possible. Driving with under-inflated tires

may permanently damage the tires and in-

crease the likelihood of tire failure. Serious

vehicle damage could occur and may lead to

an accident and could result in serious per-

sonal injury. Check the tire pressure for all

four tires. Adjust the tire pressure to the rec-

ommended COLD tire pressure shown on the

Tire and Loading Information label to turn

the low tire pressure warning light OFF. If the

light stays on after adjusting the tire pres-

sure and driving over 16 MPH (25 km/h), have

the system checked by an INFINITI retailer. If

you have a flat tire, replace it with a spare

tire as soon as possible.

● When a spare tire is mounted or a wheel is

replaced, tire pressure will not be indicated,

the TPMS will not function and the low tire

pressure warning light will flash for approxi-

mately 1 minute. The light will remain on

after 1 minute. Contact your INFINITI retailer

as soon as possible for tire replacement

and/or system resetting.

2-16

Instruments and controls

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

● Replacing tires with those not originally

specified by INFINITI could affect the proper

operation of the TPMS.

CAUTION

● The TPMS is not a substitute for the regular

tire pressure check. Be sure to check the tire

pressure regularly.

● If the vehicle is being driven at speeds of less

than 16 MPH (25 km/h), the TPMS may not

operate correctly.

● Be sure to correctly install the specified size

of tires to the four wheels.

Low washer fluid warning

light

This light comes on when the washer tank fluid

is at a low level. Add washer fluid as necessary.

See “WINDOW WASHER FLUID” in the “8. Main-

tenance and do-it-yourself” section.

Preview Function warning

light (orange; if so equipped)

The light comes on if there is a malfunction in

the Brake Assist (with Preview Function) sys-

tem.

If the warning light comes on, park the vehicle

in a safe place. Turn the engine off, restart the

engine, resume driving and set the ICC system

again.
If it is not possible to set the system or the

indicator stays on, it may indicate that the sys-

tem is malfunctioning. Although the vehicle is

still driveable under normal conditions, have the

vehicle checked at an INFINITI retailer.
See “PREVIEW FUNCTION (for Intelligent Cruise

Control (ICC) system equipped models)” in the

“5. Starting and driving” section.

Rear Active Steer warning

light (if so equipped)

If the light comes on while the engine is run-

ning, it may indicate that there is a malfunction

with the Rear Active Steer portion of the steer-

ing system. Have the system checked by an

INFINITI retailer.
For further information about the Rear Active

Steer system, see “REAR ACTIVE STEER SYS-

TEM” in the “5. Starting and driving” section.
If a malfunction occurs in the system, the Rear

Active Steer function will cease but driving can

be continued.
If the light comes on while you are driving, con-

tact an INFINITI retailer for repair.

Seat belt warning

light

The light and chime remind you to fasten seat

belts. The light illuminates whenever the igni-

tion switch is pushed to the ON position, and

will remain illuminated until the driver’s seat

belt is fastened. At the same time, the chime

will sound for about 6 seconds unless the

driver’s seat belt is securely fastened.
The seat belt warning light for the front passen-

ger will illuminate if the seat belt is not fastened

when the front passenger’s seat is occupied.

For 5 seconds after the ignition switch is in the

ON position, the system does not activate the

warning light for the front passenger.
See “SEAT BELTS” in the “1. Safety — Seats,

seat belts and supplemental restraint system”

section for precautions on seat belt usage.

Supplemental air bag

warning light

After pushing the ignition switch to the ON

position, the supplemental air bag warning

light will illuminate. The supplemental air bag

warning light will turn off after about 7 seconds

if the supplemental front air bag and supple-

mental side air bag, curtain side-impact air bag

systems and/or pretensioner seat belt are op-

erational.

Instruments and controls

2-17

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

If any of the following conditions occur, the

front air bag, side air bag, curtain air bag and

pretensioner systems need servicing and your

vehicle must be taken to your nearest INFINITI

retailer.
● The supplemental air bag warning light re-

mains on after approximately 7 seconds.

● The supplemental air bag warning light

flashes intermittently.

● The supplemental air bag warning light does

not come on at all.

Unless checked and repaired, the supplemental

restraint system (air bag system) and/or the

pretensioners may not function properly.
For additional information, see “SUPPLEMENTAL

RESTRAINT SYSTEM” in the “1. Safety — Seats,

seat belts and supplemental restraint system”

section.

WARNING

If the supplemental air bag warning light is on,

it could mean that the front air bag, side air

bag, curtain air bag and/or pretensioner sys-

tems will not operate in an accident. To help

avoid injury to yourself or others, have your

vehicle checked by an INFINITI retailer as soon

as possible.

INDICATOR LIGHTS

Adaptive Front lighting

System (AFS) indicator light

When the ignition switch is pushed to the ON

position, the Adaptive Front lighting System

(AFS) indicator light will illuminate. The light

will turn off in about 1 second if the AFS is

operational.
This light also comes on when the AFS is turned

off by pushing the OFF side of the AFS switch.
If the AFS indicator light blinks, it may indicate

the AFS is not functioning properly. Have the

system checked by an INFINITI retailer.
See “Adaptive Front lighting System (AFS)” later

in this section.

Automatic Transmission (AT)

position indicator light

When the ignition switch is pushed to the ON

position, the indicator shows the automatic

selector shift position. (See “AUTOMATIC

TRANSMISSION” in the “5. Starting and driving”

section.)

Cruise main switch indicator

light (green)

The light comes on when the cruise control

main switch is pushed. The light goes out when

the main switch is pushed again. When the

cruise control main switch indicator light comes

on, the cruise control system is operational.

Cruise set switch indicator

light

The light comes on while the vehicle speed is

controlled by the cruise control system. If the

light blinks while the engine is running, it may

indicate the cruise control system is not func-

tioning properly. Have the system checked by

an INFINITI retailer.

Front passenger air bag

status light

The front passenger air bag status light (

)

will be lit and the passenger front air bag will be

OFF depending on how the front passenger seat

is being used.
For front passenger air bag status light opera-

tion, see “INFINITI ADVANCED AIR BAG SYSTEM

(front seats)” in the “1. Safety — Seats, seat

belts and supplemental restraint system” sec-

tion of this instruction.

High beam indicator

light

This light comes on when the headlight high

beam is on and goes out when the low beam is

selected.

2-18

Instruments and controls

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Intelligent Cruise Control

(ICC) system MAIN switch

indicator light (green; if so

equipped)

The light comes on when the Intelligent Cruise

Control (ICC) system MAIN switch is pushed.

The light goes out when the MAIN switch is

pushed again. While the MAIN switch indicator

light comes on, the ICC system is operational.

Lane Departure Prevention

(LDP) ON indicator light

(green; if so equipped)

The light comes on in green when the Lane

Departure Prevention (LDP) system is turned on.

The light turns off when the system is turned

off.

NOTE:
This light is common with the lane departure

warning light (orange). (See “Lane departure

warning light” earlier in this section.)
For more details, see “LANE DEPARTURE WARN-

ING (LDW) SYSTEM/LANE DEPARTURE PREVEN-

TION (LDP) SYSTEM” in the “5. Starting and

driving” section.

Malfunction Indicator Light

(MIL)

If the malfunction indicator light comes on

steady or blinks while the engine is running, it

may indicate a potential emission control mal-

function.
The malfunction indicator light may also come

on steady if the fuel-filler cap is loose or

missing, or if the vehicle runs out of fuel. Check

to make sure the fuel-filler cap is installed and

closed tightly, and that the vehicle has at least

3 US gallons (14 liters) of fuel in the fuel tank.

After a few driving trips, the

light should

turn off if no other potential emission control

system malfunction exists.
If this indicator light remains on for 20 seconds

and then blinks for 10 seconds when the engine

is not running, it indicates that the vehicle is

not ready for an emission control system

inspection/maintenance test. (See “READINESS

FOR INSPECTION/MAINTENANCE (I/M) TEST” in

the “9. Technical and consumer information”

section.)
Operation :
The malfunction indicator light will come on in

one of two ways:

● Malfunction indicator light on steady — An

emission control system malfunction has

been detected. Check the fuel-filler cap. If

the fuel-filler cap is loose or missing, tighten

or install the cap and continue to drive the
vehicle. The

light should turn off after

a few driving trips. If the

light does

not turn off after a few driving trips, have the

vehicle inspected by an INFINITI retailer. You

do not need to have your vehicle towed to

the retailer.

● Malfunction indicator light blinking — An

engine misfire has been detected which may

damage the emission control system.
To reduce or avoid emission control system

damage:

a) Do not drive at speeds above 45 MPH (72

km/h).

b) Avoid hard acceleration or deceleration.
c) Avoid steep uphill grades.
d) If possible, reduce the amount of cargo

being hauled or towed.

The malfunction indicator light may stop

blinking and remain on.
Have the vehicle inspected by an INFINITI

retailer. You do not need to have your vehicle

towed to the retailer.

Instruments and controls

2-19

w

05/19/09—tbrooks

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION

Continued vehicle operation without having

the emission control system checked and re-

paired as necessary could lead to poor drive-

ability, reduced fuel economy, and possible

damage to the emission control system.

Slip indicator light

This light will blink when the Vehicle Dynamic

Control (VDC) system is operating, thus alerting

the driver to the fact that the road surface is

slippery and the vehicle is nearing its traction

limits.

Small light indicator

light

The light comes on when the front park, side

marker, tail and license plate lights are on.

Turn signal/hazard indicator

lights

The light flashes when the turn signal switch

lever or hazard switch is turned on.

Vehicle Dynamic Control

(VDC) off indicator light

The light comes on when the Vehicle Dynamic

Control (VDC) off switch is pushed to OFF. This

indicates that the VDC system is not operating.

When the VDC off indicator light and slip indi-

cator light come on with the VDC system turned

on, this light alerts the driver to the fact that the

VDC system’s fail-safe mode is operating, for

example the VDC system may not be function-

ing properly. Have the system checked by an

INFINITI retailer. If a malfunction occurs in the

system, the VDC system function will be can-

celed but the vehicle is still driveable. For

additional information, see “VEHICLE DYNAMIC

CONTROL (VDC) SYSTEM” in the “5. Starting and

driving” section of this manual.

AUDIBLE REMINDERS
Key reminder chime

A chime will sound if the driver side door is

opened while the ignition switch is pushed to

the ACC or LOCK position with the Intelligent

Key left in the Intelligent Key port. Make sure

the ignition switch is pushed to the LOCK

position, and take the Intelligent Key with you

when leaving the vehicle.

Light reminder chime

A chime will sound when the driver side door is
opened with the light switch in the

or

position, and the ignition switch is

pushed to the ACC position.
Turn the light switch off when you leave the

vehicle.

Parking brake reminder chime

The chime will sound if the vehicle is driven at

more than 4 MPH (7 km/h) with the parking

brake applied. Stop the vehicle and release the

parking brake.

Seat belt warning chime

The chime will sound for about 6 seconds

unless the driver’s seat belt is securely fas-

tened.

Brake pad wear warning

The disc brake pads have audible wear warn-

ings. When a brake pad requires replacement, it

will make a high pitched scraping sound when

the vehicle is in motion. This scraping sound

will first occur only when the brake pedal is

depressed. After more wear of the brake pad,

the sound will always be heard even if the brake

2-20

Instruments and controls

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

pedal is not depressed. Have the brakes

checked as soon as possible if the warning

sound is heard.

Lane departure warning chime (if so

equipped)

When the Lane Departure Warning (LDW) or

Lane Departure Prevention (LDP) system is on,

the chime sounds if the vehicle is traveling

close to either the left or the right of a traveling

lane with detectable lane markers.
See “LANE DEPARTURE WARNING (LDW)

SYSTEM/LANE DEPARTURE PREVENTION (LDP)

SYSTEM” in the “5. Starting and driving” sec-

tion for more details.

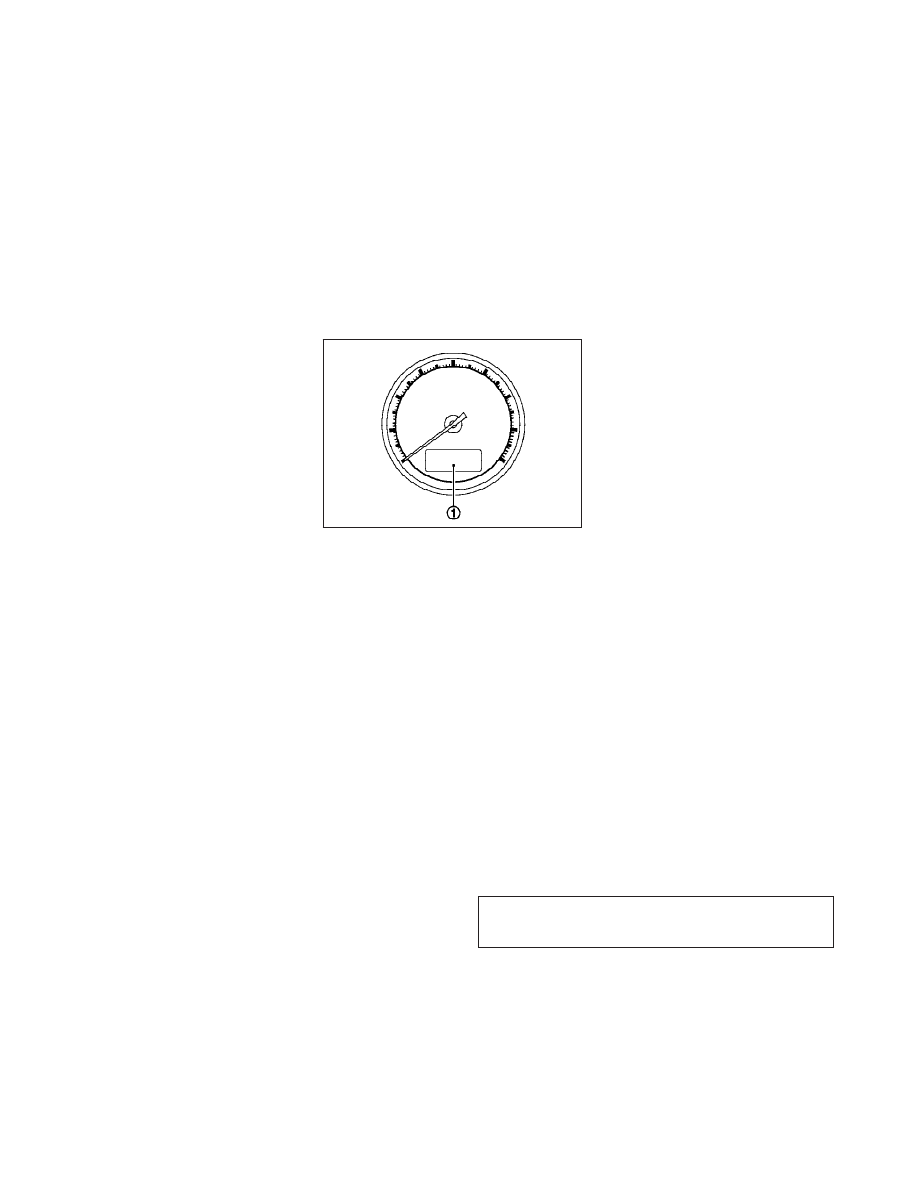

The dot matrix liquid crystal display

s

1

is

located under the tachometer, and it displays

the Automatic Transmission (AT) position indi-

cator, the Intelligent Cruise Control (ICC) system

(if so equipped) information and the Intelligent

Key operation information.
For detailed information about each system, see

the following sections:
● Automatic Transmission (AT)

– “WARNING/INDICATOR LIGHTS AND AU-

DIBLE REMINDERS” earlier in this section.

– “DRIVING THE VEHICLE” in the “5. Start-

ing and driving” section.

● Intelligent Cruise Control (ICC) system

“INTELLIGENT CRUISE CONTROL (ICC)

SYSTEM” in the “5. Starting and driving”

section.

● Intelligent Key system

– “INTELLIGENT KEY SYSTEM” in the “3.

Pre-driving checks and adjustments” sec-

tion.

– “PUSH-BUTTON IGNITION SWITCH” in the

“5. Starting and driving” section.

SIC3611

DOT MATRIX LIQUID CRYSTAL DISPLAY

Instruments and controls

2-21

w

05/19/09—tbrooks

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

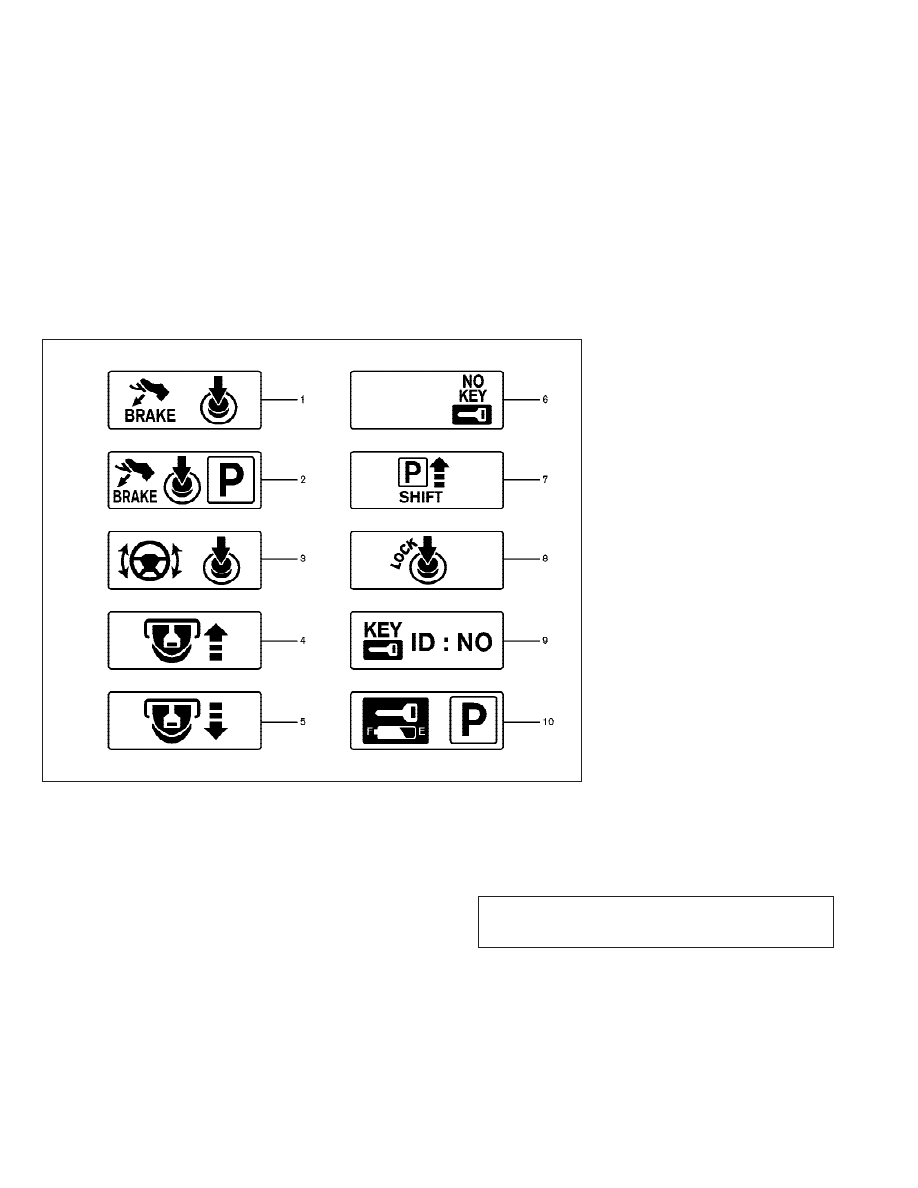

INDICATORS FOR OPERATION

1. Engine start operation indicator

(ignition switch in the LOCK or ACC

position)

This indicator appears when the selector lever

is in the P (Park) position.
This indicator means that the engine will start

by pushing the ignition switch with the brake

pedal depressed.

2. Engine start operation indicator

(ignition switch in the ON position)

This indicator appears when the ignition switch

is in the ON position with the selector lever in

the P (Park) position.
This indicator means that the engine will start

by pushing the ignition switch with the brake

pedal depressed.

3. Steering lock release malfunction

indicator

This indicator appears when the steering wheel

cannot be released from the LOCK position.
If this indicator appears, push the ignition

switch while lightly turning the steering wheel

right and left.

SIC2765

2-22

Instruments and controls

w

05/19/09—tbrooks

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Intelligent Key insertion indicator

This indicator appears when the Intelligent Key

needs to be inserted into the Intelligent Key

port. (For example, the Intelligent Key battery is

discharged.)
If this indicator appears, insert the Intelligent

Key into the Intelligent Key port in the correct

direction.

(See

“PUSH-BUTTON

IGNITION

SWITCH” in the “5. Starting and driving” sec-

tion.)

5. Intelligent Key removal indicator

This indicator appears when the driver’s door is

opened with the ignition switch in the LOCK

position and the Intelligent Key placed in the

Intelligent Key port. A key reminder chime also

sounds.
If this indicator appears, remove the Intelligent

Key from the Intelligent Key port and take it with

you when leaving the vehicle.

6. NO KEY warning

The warning appears when the door is closed

with the Intelligent Key left outside the vehicle

and the ignition switch in the ACC or ON

position. Make sure that the Intelligent Key is

inside the vehicle.

When all the doors are closed, an outside chime

and inside warning chime will also sound.
See “INTELLIGENT KEY SYSTEM” in the “3. Pre-

driving checks and adjustments” section.

7. SHIFT “P” warning

This warning appears when the ignition switch

is pushed to stop the engine with the selector

lever in any position except the P (Park) posi-

tion.
If this warning appears, move the selector lever

to the P (Park) position or push the ignition

switch to the ON position.
An inside warning chime will also sound.
See “INTELLIGENT KEY SYSTEM” in the “3. Pre-

driving checks and adjustments” section.

8. “LOCK” warning

This warning appears when the selector lever is

moved to the P (Park) position with the ignition

switch in the ACC position after the SHIFT “P”

warning appears.
To push the ignition switch to the LOCK posi-

tion, perform the following procedure:

SHIFT “P” warning → (Move the selector lever

to “P”)

→ LOCK warning → (Push the ignition

switch

→ ignition switch position is turned to

ON)

→ LOCK warning → (Push the ignition

switch

→ ignition switch position is turned to

LOCK)

9. NO KEY ID indicator

This indicator appears when the ignition switch

is pushed and the Intelligent Key cannot be

recognized by the system with the ignition

switch in the LOCK position.
If this indicator appears, you cannot start the

engine. Check for the following causes and

perform remedies:
● The battery of the Intelligent Key carried with

you is discharged completely. Replace the

battery with a new one.

● The Intelligent Key carried with you is not

registered to the system. Use the registered

Intelligent Key.

● You do not have an Intelligent Key with you.

Carry an Intelligent Key with you.

Instruments and controls

2-23

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10. Intelligent Key battery discharge

indicator

This indicator appears when the Intelligent Key

battery is running out of power.
If this indicator appears, replace the battery

with a new one. (See “BATTERY REPLACEMENT”

in the “8. Maintenance and do-it-yourself” sec-

tion.)

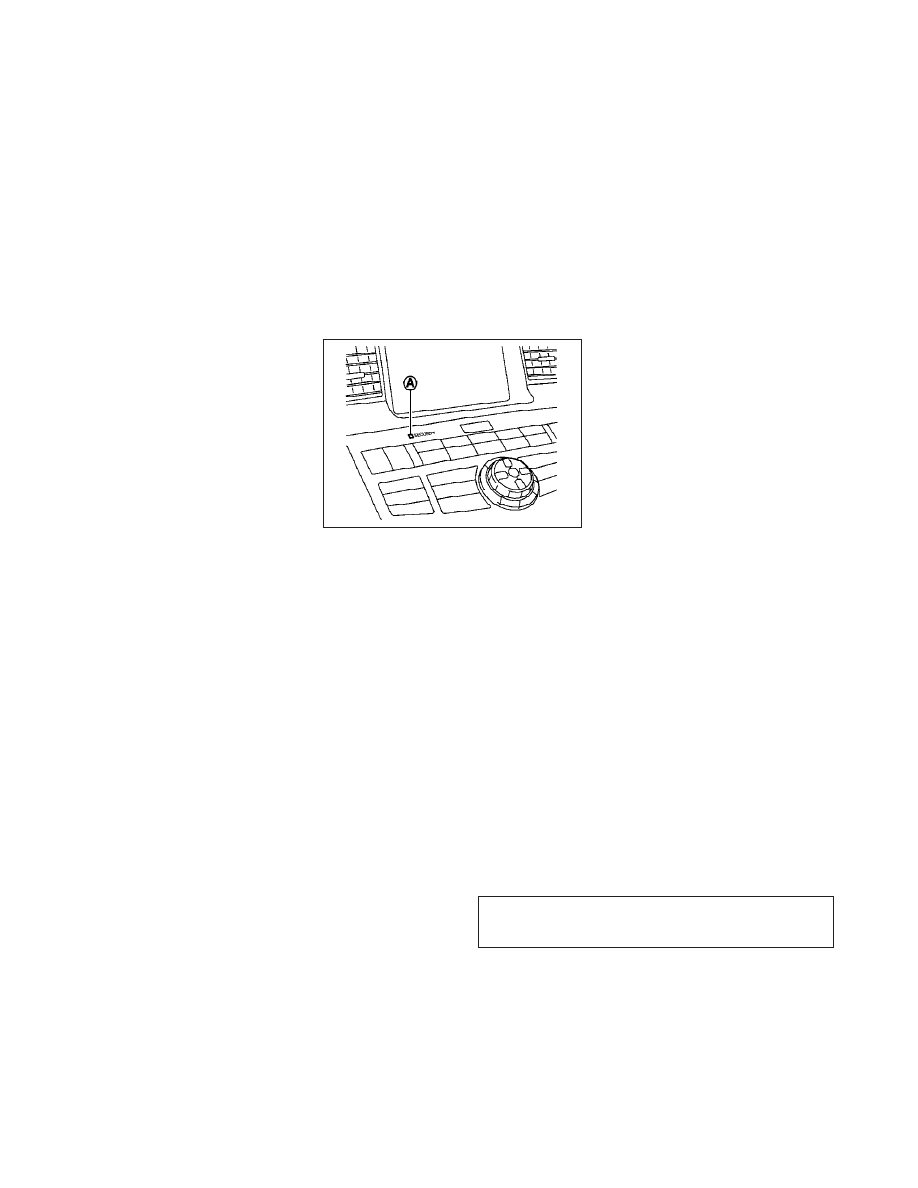

Your vehicle has two types of security systems,

as follows:
● Vehicle security system
● INFINITI Vehicle Immobilizer System
The security condition will be shown by the

security indicator light.

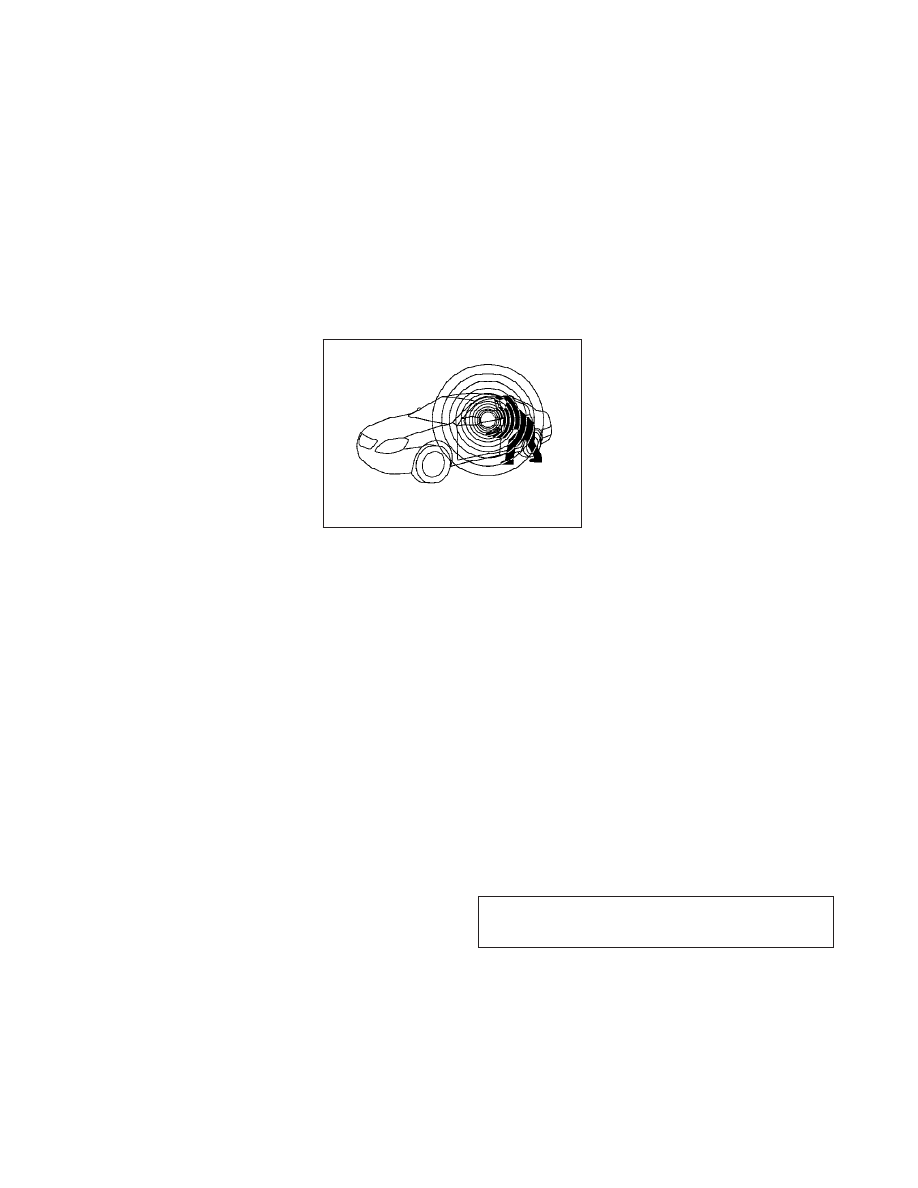

VEHICLE SECURITY SYSTEM

The vehicle security system provides visual and

audio alarm signals if someone opens the

doors, hood, or trunk lid when the system is

armed. It is not, however, a motion detection

type system that activates when a vehicle is

moved or when a vibration occurs.
The system helps deter vehicle theft but cannot

prevent it, nor can it prevent the theft of interior

or exterior vehicle components in all situations.

Always secure your vehicle even if parking for a

brief period. Never leave your Intelligent Key(s)

in the vehicle, and always lock it when unat-

tended. Be aware of your surroundings, and

park in secure, well-lit areas whenever pos-

sible.
Many devices offering additional protection,

such as component locks, identification mark-

ers, and tracking systems, are available at auto

supply stores and specialty shops. Your INFINITI

retailer may also offer such equipment. Check

with your insurance company to see if you may

be eligible for discounts for various theft pro-

tection features.

SIC2132

SECURITY SYSTEMS

2-24

Instruments and controls

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

How to arm the vehicle security

system

1. Close all windows.
The system can be armed even if the windows

are open.
2. Push the ignition switch to the LOCK

position.

3. Remove the Intelligent Key from the ve-

hicle.

4. Close all doors, hood and trunk. Lock all

doors. The doors can be locked with the

Intelligent Key, door handle request

switch, power door lock switch or me-

chanical key.

5. Confirm that the security indicator light

s

A

comes on. The security indicator light

stays on for about 30 seconds. The ve-

hicle security system is now pre-armed.

After about 30 seconds the vehicle secu-

rity system automatically shifts into the

armed phase. The security light begins to

flash once every approximately 3 sec-

onds. If, during this 30-second pre-arm

time period, the door is unlocked, or the

ignition switch is pushed to ACC or ON,

the system will not arm.

Even when the driver and/or passengers are in

the vehicle, the system will activate with all

doors, hood, and trunk lid locked with the igni-

tion switch in the LOCK position. When pushing

the ignition switch to the ACC or ON position, the

system will be released.

Vehicle security system activation

The vehicle security system will give the follow-

ing alarm:
● The headlights blink and the horn sounds

intermittently.

● The alarm automatically turns off after ap-

proximately 1 minute. However, the alarm

reactivates if the vehicle is tampered with

again.

The alarm is activated by:
● Unlocking the door or opening the trunk lid

without using the button on the Intelligent

Key, the door handle request switch or the

mechanical key. (Even if the door is opened

by releasing the door inside lock knob, the

alarm will activate.)

● Opening the hood.

How to stop an activated alarm

The alarm will stop by unlocking a door by
pushing the unlock button

on the Intel-

ligent Key, the door handle request switch or

using the mechanical key. The alarm will not

stop if the ignition switch is pushed to the ACC

or ON position.
If the system does not operate as described

above, have it checked by an INFINITI retailer.

INFINITI VEHICLE IMMOBILIZER

SYSTEM

The INFINITI Vehicle Immobilizer System will not

allow the engine to start without the use of the

registered Intelligent Key.
Statement related to section 15 of FCC rules for

INFINITI Vehicle Immobilizer System (CONT

ASSY - CARD SLOT)

SIC2766

Instruments and controls

2-25

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

This device complies with part 15 of the FCC

Rules and RSS-210 of Industry Canada. Opera-

tion is subject to the following two conditions;
(1) This device may not cause harmful interfer-

ence, and (2) this device must accept any inter-

ference received, including interference that

may cause undesired operation of the device.
CHANGES OR MODIFICATIONS NOT EXPRESSLY

APPROVED BY THE PARTY RESPONSIBLE FOR

COMPLIANCE COULD VOID THE USER’S AUTHOR-

ITY TO OPERATE THE EQUIPMENT.

Security indicator light

The security indicator light indicates the status

of the INFINITI Vehicle Immobilizer System.
The light

s

A

blinks when the ignition switch is

in the ACC or LOCK position. This function

indicates that the security systems equipped on

the vehicle are operational.
If the INFINITI Vehicle Immobilizer System is

malfunctioning, this light will remain on while

the ignition switch is in the ON position.

If the light still remains on and/or the engine will

not start, see an INFINITI retailer for INFINITI Ve-

hicle Immobilizer System service as soon as

possible. Please bring all registered Intelligent

Keys that you have when visiting an INFINITI

retailer for service.

SIC2766

2-26

Instruments and controls

w

05/14/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING

In freezing temperatures the washer solution

may freeze on the windshield and obscure your

vision which may lead to an accident. Warm

windshield with the defroster before you wash

the windshield.

CAUTION

● Do not operate the washer continuously for

more than 30 seconds.

● Do not operate the washer if the reservoir

tank is empty.

● Do not fill the window washer reservoir tank

with washer fluid concentrates at full

strength. Some methyl alcohol based

washer fluid concentrates may permanently

stain the grille if spilled while filling the win-

dow washer reservoir tank.

● Pre-mix washer fluid concentrates with wa-

ter to the manufacturer’s recommended lev-

els before pouring the fluid into the window

washer reservoir tank. Do not use the win-

dow washer reservoir tank to mix the washer

fluid concentrate and water.

The windshield wiper and washer operates

when the ignition switch is in the ON position.
Push the lever down to operate the wiper at the

following speed:

s

1

INT (intermittent) — rain-sensing auto wiper

system operation (See “RAIN-SENSING

AUTO WIPER SYSTEM” later in this section.)

s

2

LO (low) — continuous low speed operation

s

3

HI (high) — continuous high speed operation

Push the lever up

s

4

to have one sweep

operation of the wiper.

Pull the lever toward you

s

5

to operate the

washer. Then the wiper will also operate several

times.

SIC3886

WINDSHIELD WIPER AND WASHER SWITCH

Instruments and controls

2-27

w

05/15/09—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     4      5      6      7     ..
