Топливные форсунки
|

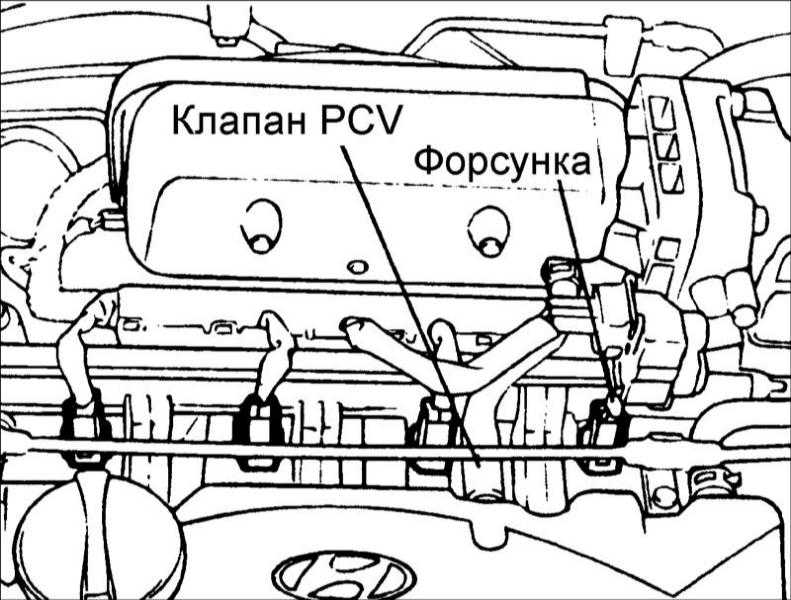

Топливные форсунки на основании сигналов от блока ЕСМ впрыскивают топливо в цилиндры двигателя. Количество подаваемого топлива зависит от времени открытия форсунок, т.е. от ширины импульса напряжения подаваемого на обмотку форсунки.
|
Проверка с использованием стетоскопа
|
|
|

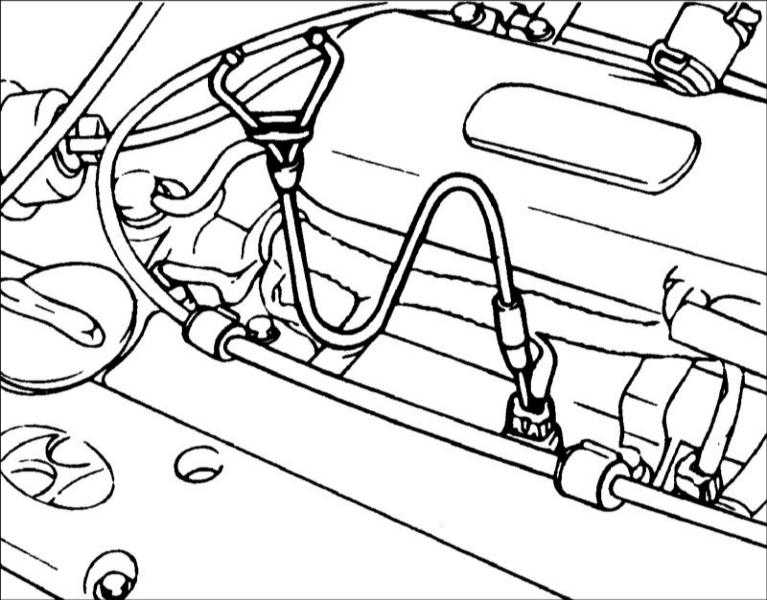

- При работе двигателя на холостом ходу стетоскопом проверьте работу форсунок по наличию щелчков. При увеличении частоты вращения коленчатого вала щелчки должны раздаваться чаще.
|
|
|
Гарантируйте, чтобы щелчки от смежной форсунки не передавались по магистрали на неработающую форсунку.
|
|

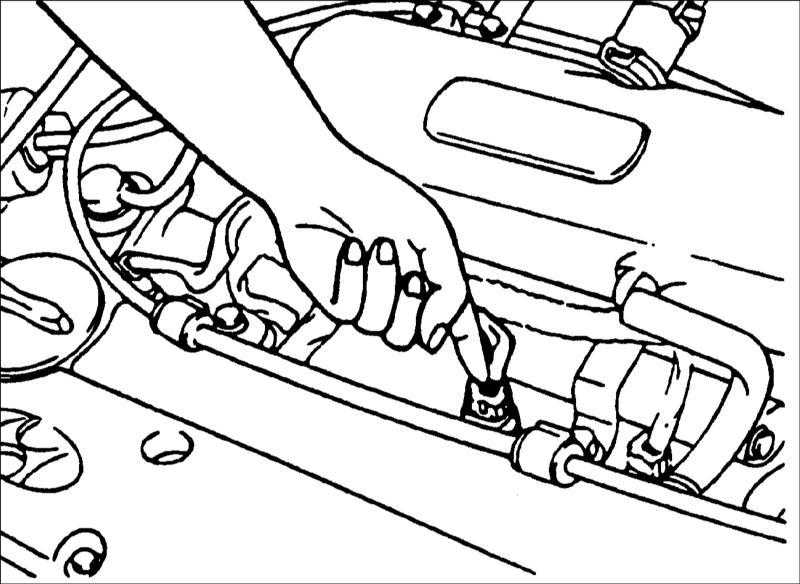

- При отсутствии стетоскопа пальцем руки проверьте работу форсунок по наличию щелчков. Если щелчки отсутствуют, проверьте надежность подсоединения разъемов к форсункам и выходное напряжение блока управления.
|
|
|
Измерение сопротивления между контактами разъема
|
|
|

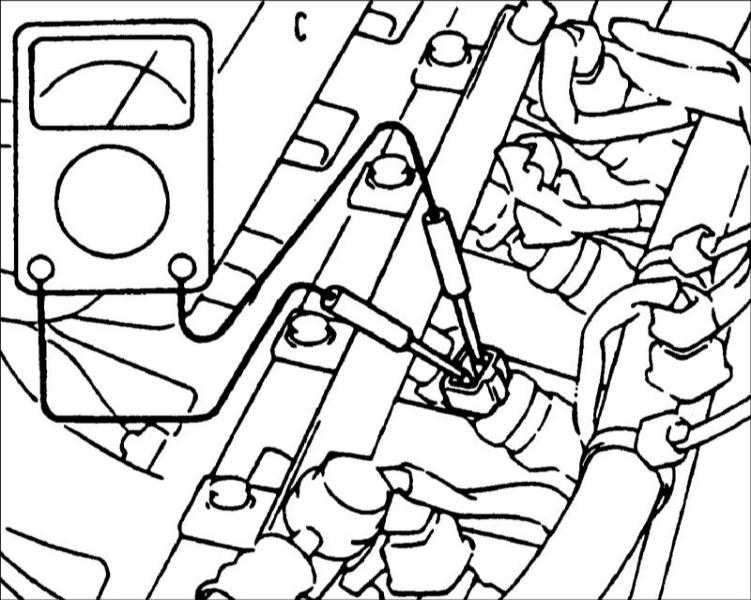

- Отсоедините разъем от топливной форсунки и измерьте сопротивление между контактами разъема. Сопротивление: 15,9±0,35 Ом при 20°C.
|
- Подсоедините разъем к топливной форсунке.
|
|
