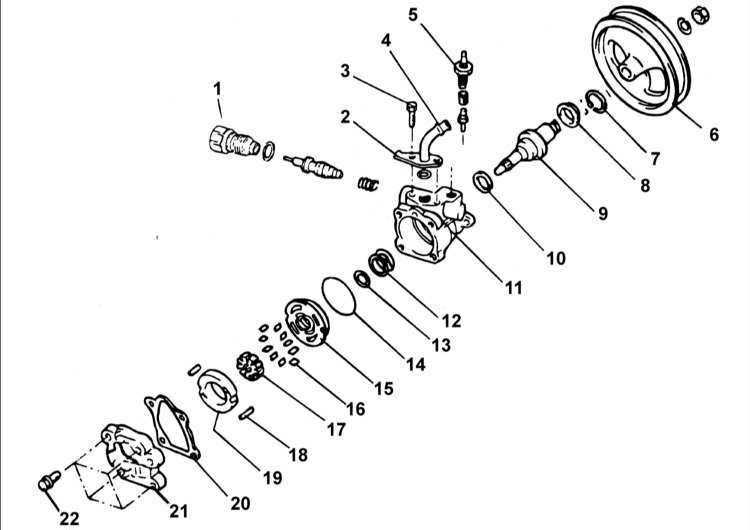

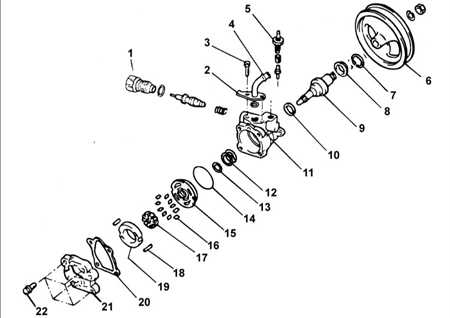

12.17. Насос усилителя рулевого управления
1 – болт, 55–60 Н•м;
2 – уплотнительное кольцо круглого сечения;
3 – болт, 16 Н•м;
4 – всасывающая труба;
5 – датчик давления жидкости;
6 – шкив;
7 – стопорное кольцо;
8 – распорная втулка;
9 – вал с подшипником;
10 – уплотнительное кольцо;
11 –корпус; |
12 – пружина;
13 – внутреннее уплотнительное кольцо;
14 – внешнее уплотнительное кольцо;
15 – передняя боковая пластина;
16 – лопасти;
17 – ротор;
18 – штифт;
19 – статорное кольцо;
20 – прокладка;
21 – задняя крышка;
22 – болт, 38 Н•м. |
Снятие
Предупреждение
насоса закройте генератор полиэтиленовой пленкой.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините напорный шланг
от насоса. |
 |
2. Отсоедините всасывающий фильтр
от разъема всасывания и слейте жидкость в контейнер. |

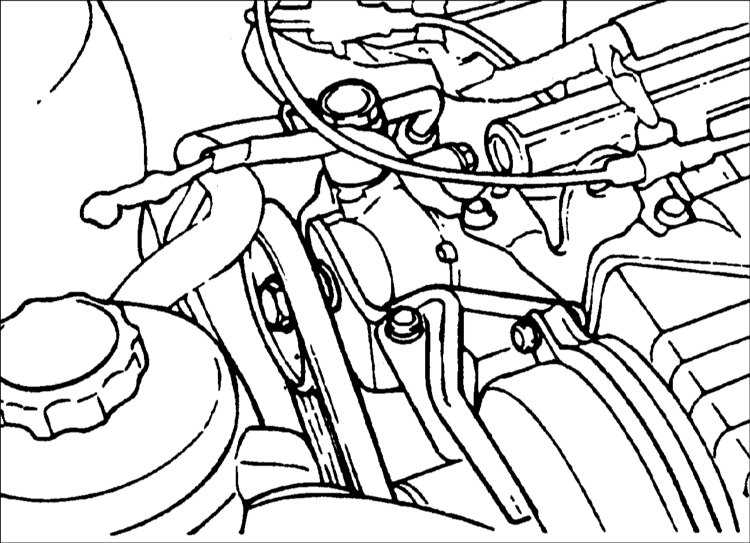

| 3. Ослабьте болты крепления насоса
и снимите приводной ремень. |

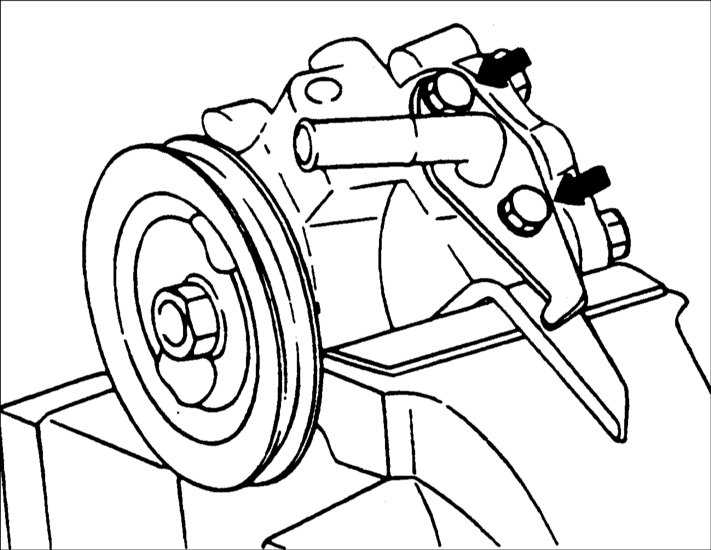

| 4. Выверните монтажные болты крепления
кронштейна насоса и отсоедините разъем датчика давления. |
| 5. Снимите насос. |
|
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Снимите всасывающую трубу
и уплотнительное кольцо с насоса. |

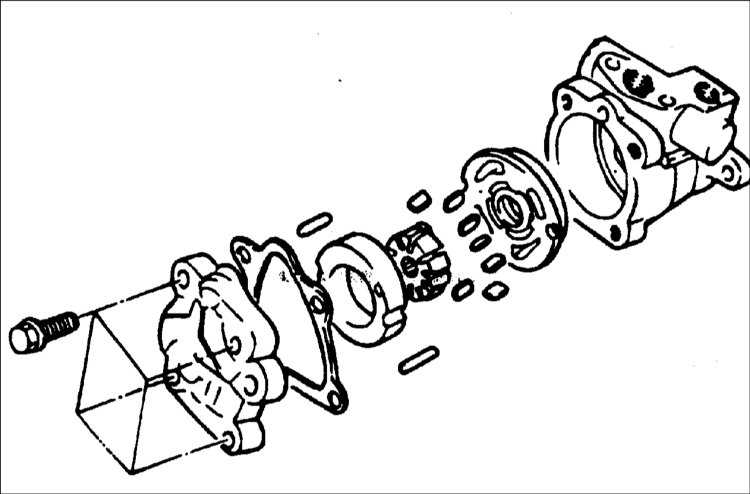

| 2. Снимите заднюю крышку с прокладкой
и штифтами. |
| 3. Снимите статорное кольцо. |
| 4. Снимите ротор и лопасти. |
 |
5. Снимите переднюю боковую пластину. |

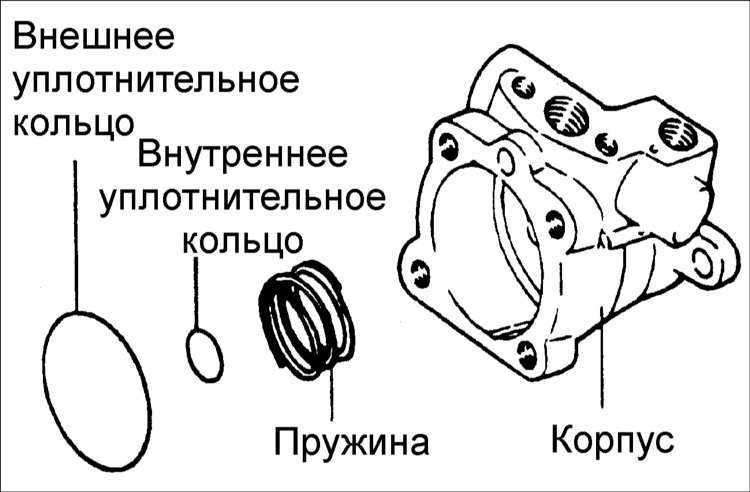

| 6. Снимите внутреннее и внешнее
уплотнительные кольца. |
| 7. Снимите пружину. |
|
Предупреждение
необходимо использовать новую прокладку и уплотнительное кольцо.
|

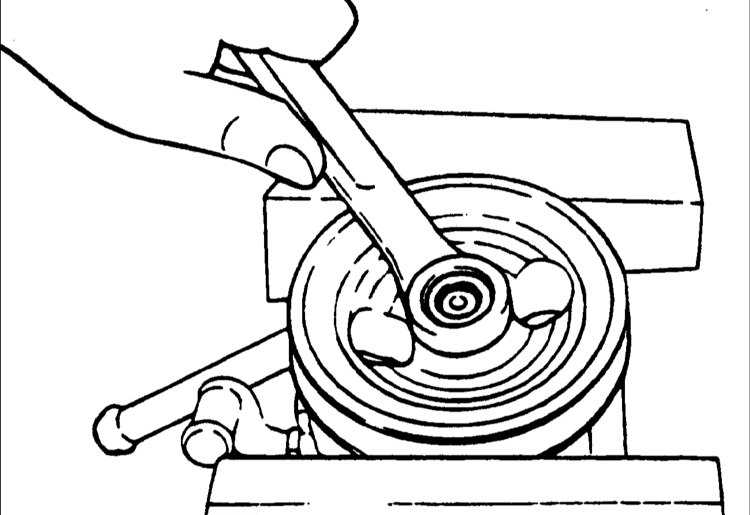

| 8. Отверните гайку крепления шкива
и снимите пружинную шайбу. |
 |
9. Снимите шкив и сегментную шпонку. |

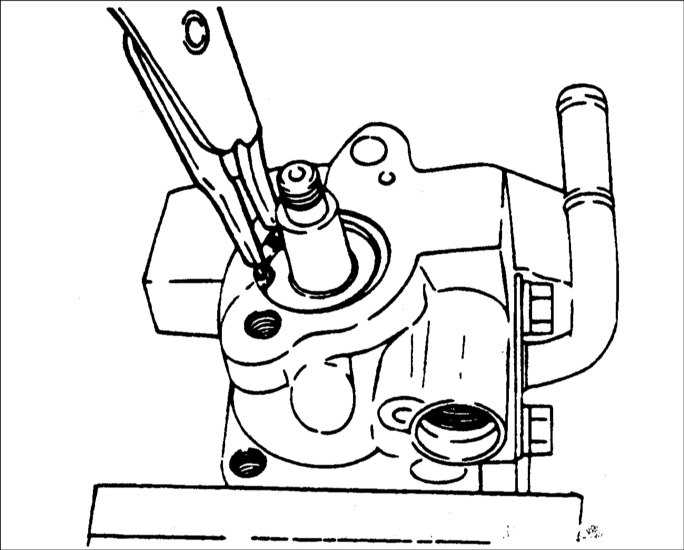

| 10. Используя специальные плоскогубцы,
снимите стопорное кольцо. |
 |

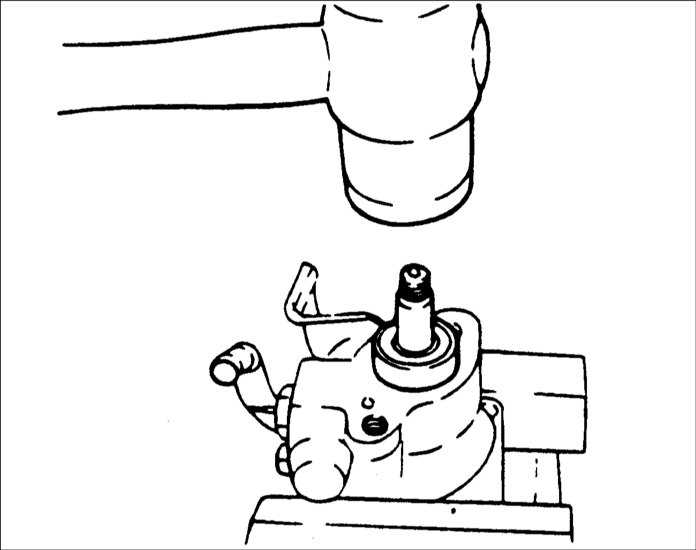

11. Выдавите вал шкива с подшипником. При
необходимости используйте капроновый молоток. |

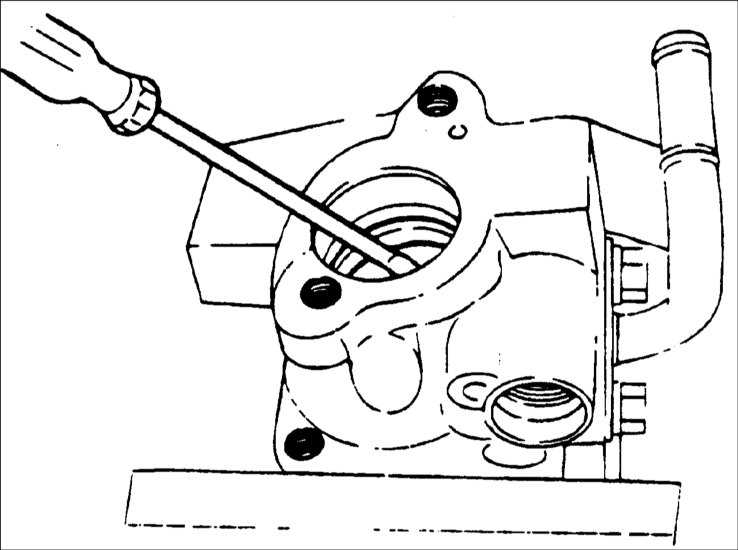

| 12. Снимите уплотнительное кольцо
из корпуса насоса. |
 |
Предупреждение
необходимо использовать новое уплотнительное кольцо.
|
| 13. Снимите кронштейн направляющей
и отверните гайки. |
| 14. Отсоедините разъем из корпуса
насоса и снимите дроссель и пружину. |
| 15. Снимите уплотнительное кольцо
из разъема. |
|
Предупреждение
разборку дросселя.
|
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите все детали насоса соответствующим
растворителем. |
| 2. Если имеются поврежденные детали насоса,
замените насос в сборе. |
| 3. Если шкив поврежден или деформирован, замените
его. |
| 4. Если имеются утечки жидкости около уплотнительного
кольца, замените его. |
| 5. Если повреждены или изношены шлицы вала или
шкива, замените соответствующие детали. |
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите выключатель насоса. |
| 2. Установите пружину дросселя,
клапан и разъем в корпусе насоса. |
Предупреждение
слоем жидкости ATF DEXRON II все замененные детали, включая масляное
уплотнение и уплотнительное кольцо.
|
| 3. Установите кронштейн направляющей
и вверните гайки. |
 |

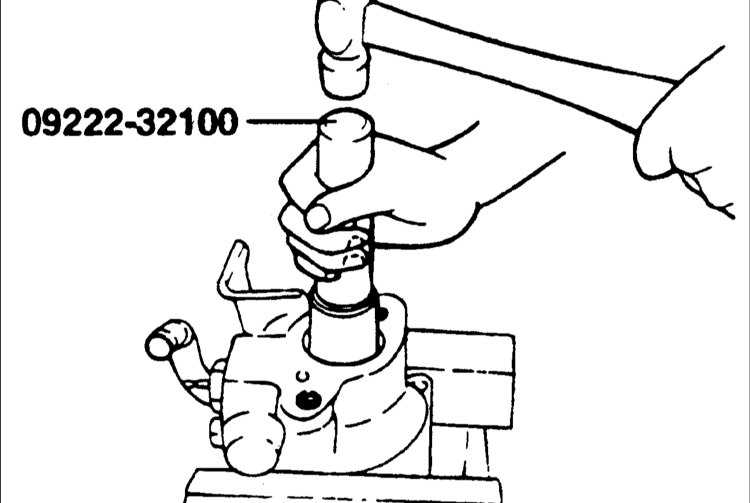

4. Специальным инструментом 09222–32100
установите масляное уплотнение в корпус насоса. |
| 5. Мягко вставьте сборку вала и
установите стопорное кольцо. |
 |
6. Установите шкив насоса с сегментной шпонкой. |

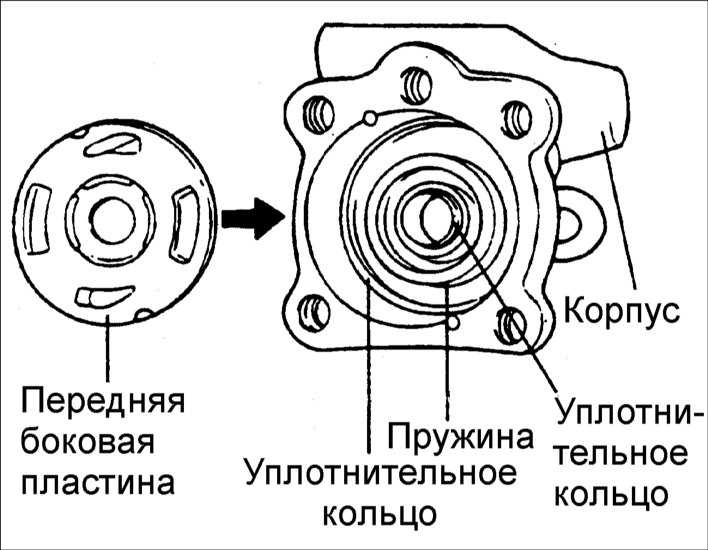

| 7. Установите пружину и внутренние
и внешние уплотнительные кольца. |
 |
8. Установите переднюю боковую пластину. |
 |

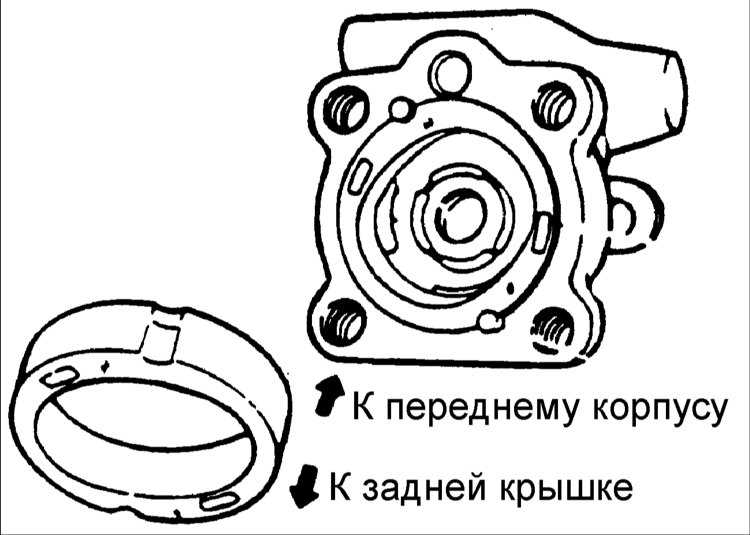

9. Вставьте штифты в углубления переднего
корпуса, затем установите статорное кольцо, обращая внимание на направление
его установки. |

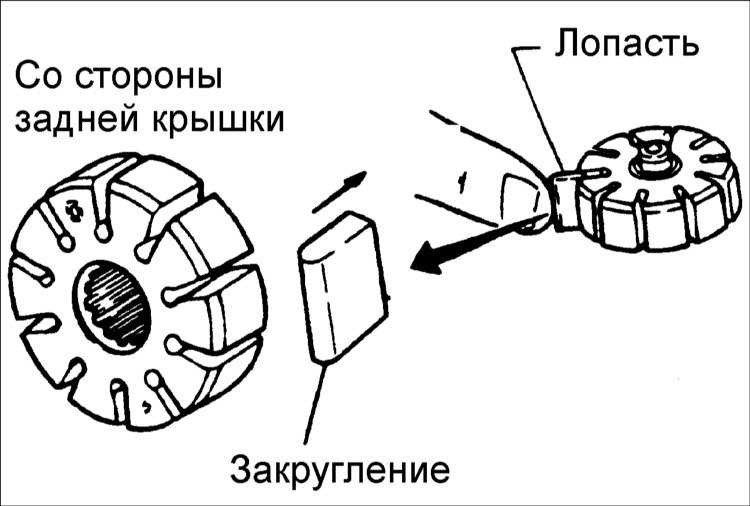

| 10. Установите ротор таким образом,
чтобы метки на роторе располагались со стороны, противоположной передней
части корпуса. |
|
11. Установите лопасти закругленными частями
наружу. |
| 12. Установите прокладку и заднюю
крышку. |
| 13. Затяните разъем всасывания. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите насос к кронштейну насоса. |
| 2. Установите всасывающий фильтр. |
| 3. Установите поликлиновой ремень и отрегулируйте
его натяжение. |
| 4. Соедините напорный шланг с насосом и всасывающий
фильтр с бачком. |
Предупреждение
шланги так, чтобы они не были перекручены и не входили в соприкосновение
с любыми другими частями.
|
| 5. Залейте жидкость.
Рекомендованная жидкость: PSF–3
|
| 6. Прокачайте гидравлический привод усилителя
рулевого управления. |
| 7. Проверьте давление, создаваемое насосом. |
|
