4.5. Трубки и шланги системы охлаждения

Трубки и шланги системы охлаждения двигателя SOHC

1 – болт, 10–15 Н•м;
2 – обводной шланг;
3 – уплотнительное кольцо;
4 – штуцер выхода охлаждающей жидкости;

5 – шланг для охлаждающей жидкости;
6 – шланг подачи охлаждающей жидкости к отопителю.

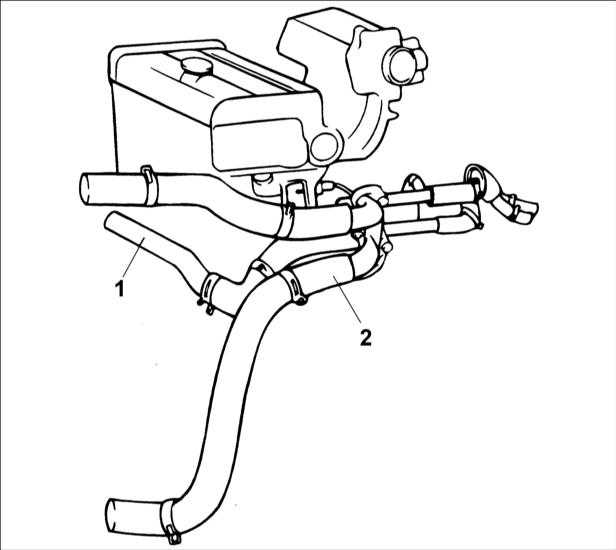

Трубки и шланги системы охлаждения двигателя DOHC

1 – входная труба охлаждающей жидкости;

2 – штуцер выхода охлаждающей жидкости.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте трубки и шланги системы охлаждения на отсутствие повреждений, трещин и вздутостей.

2. При необходимости замените их.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При подсоединении шланга к штуцеру выхода охлаждающей жидкости предварительно смажьте уплотнительное кольцо охлаждающей жидкостью.

2. Убедитесь, что желтая метка на конце входного шланга охлаждающей жидкости совместилась с желтой меткой на штуцере.

Предупреждение При установке используйте только новое уплотнительное кольцо.
