Хендай Матрикс. Блоки предохранителей



Хендай Матрикс. Блоки предохранителей

1.7.24 Блоки предохранителей Хендай Матрикс

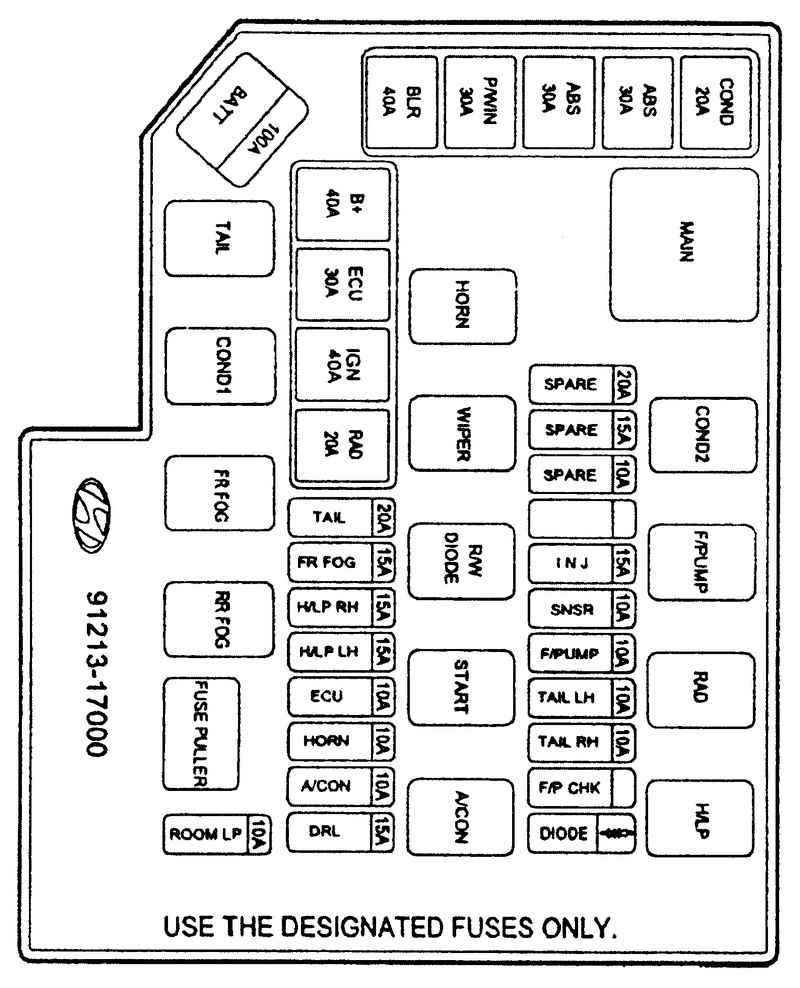

Рис. 1.189. Блок предохранителей в моторном отсеке


Блок предохранителей в моторном отсеке (бензиновый двигатель) - смотри рис. 1.189

ВНИМАНИЕ
Описание блока предохранителей может не соответствовать блоку, установленному на автомобиле. При проверке блока предохранителей сверяйтесь с этикеткой на блоке предохранителей.


1.7.24 Блоки предохранителей Хендай Матрикс

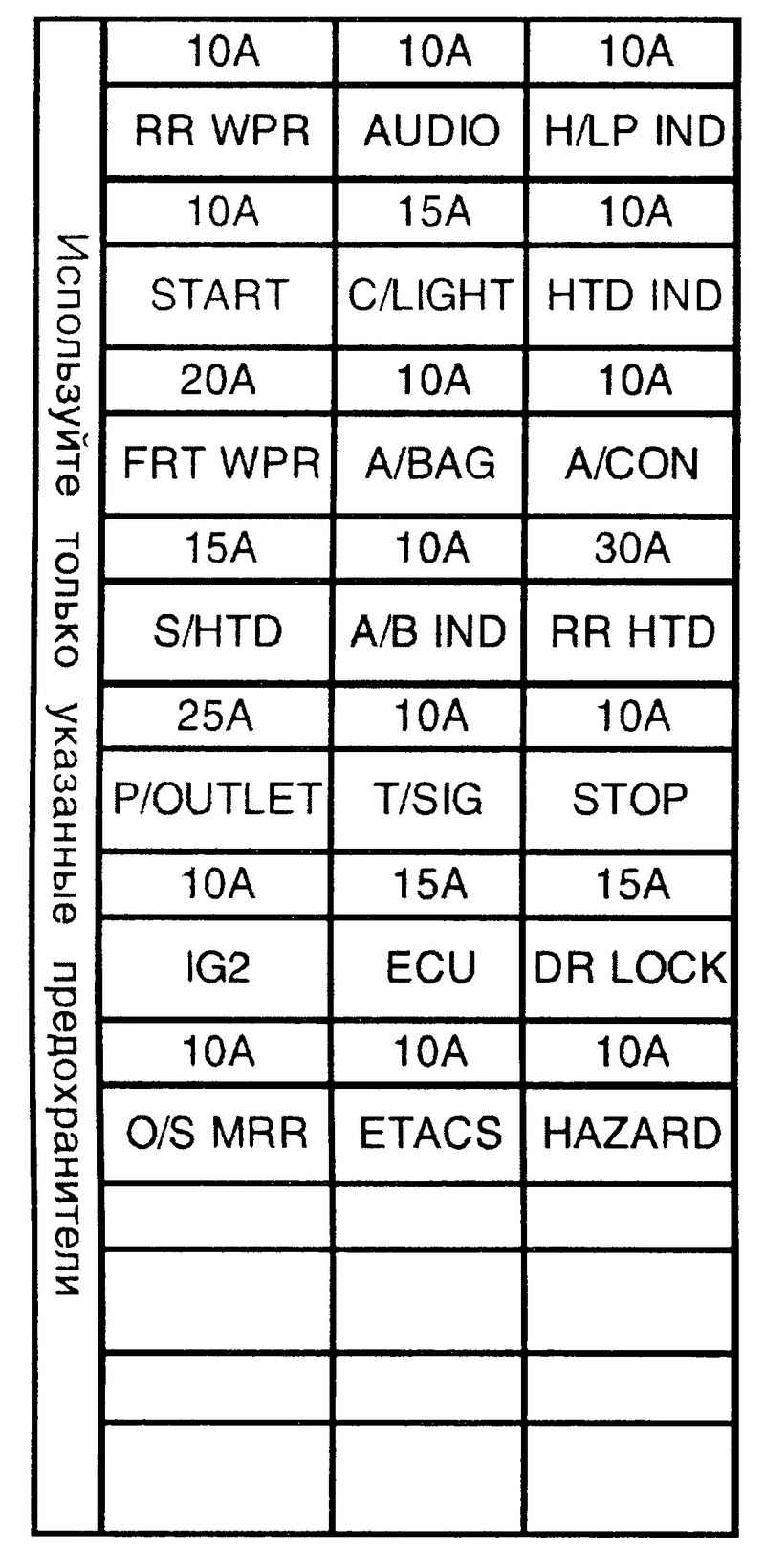

Рис. 1.190. Блок предохранителей в салоне автомобиля

Блок предохранителей в салоне автомобиля (бензиновый двигатель) - смотри рис. 1.190
