Хендай Соната. Снятие, проверка и установка выпускного коллектора

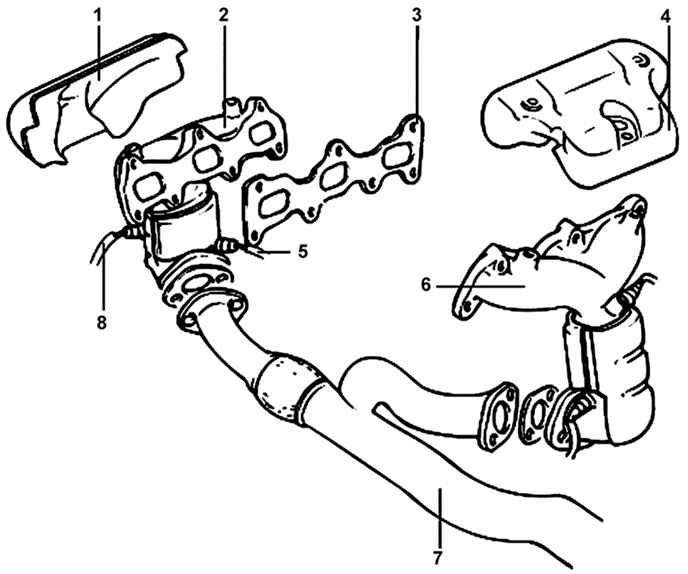

Рис. 2.89. Выпускной коллектор: 1 – термозащитный экран; 2 – выпускной коллектор; 3 – прокладка выпускного коллектора; 4 – термозащитный экран; 5, 8 – датчики концентрации кислорода; 6 – выпускной коллектор; 7 – глушитель

Снимите термозащитный экран выпускного коллектора (рис. 2.89).

Отверните гайки и снимите выпускной коллектор.

Снимите прокладку выпускного коллектора.

Проверьте выпускной коллектор на наличие повреждений или трещин.

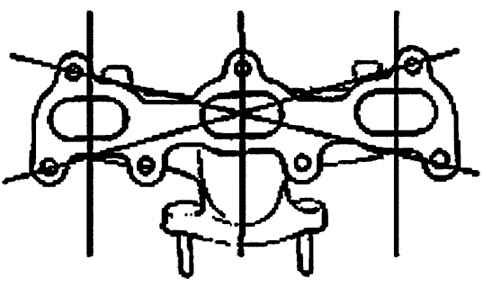

Рис. 2.90. Направления измерения плоскостности привалочной поверхности впускного коллектора

Металлической линейкой и щупом в нескольких направлениях замерьте плоскостность привалочной поверхности выпускного коллектора (рис. 2.90). Если отклонение от плоскостности превышает норму, замените выпускной коллектор.

Отклонение от плоскостности – 0,15–0,3 мм.

Установите выпускной коллектор с новой прокладкой и закрепите гайками моментом 25–30 Н·м.

Установите термозащитный экран выпускного коллектора.

ПРЕДУПРЕЖДЕНИЕ Не используйте повторно прокладку выпускного коллектора.
