Хендай Гётц. Термостат системы охлаждения двигателя 1,3 л

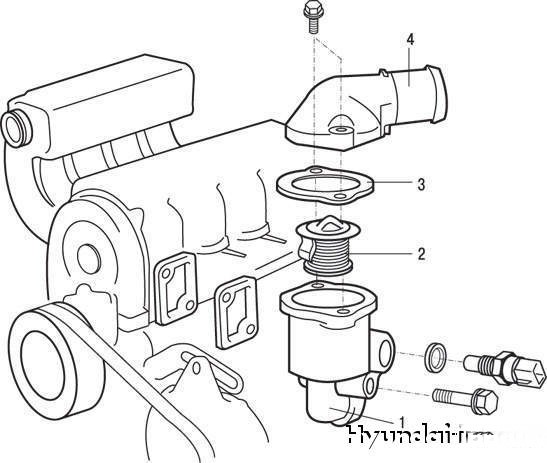

Рисунок 2.105. Термостат системы охлаждения двигателя рабочим объемом 1,3 л: 1 – корпус термостата; 2 – термостат; 3 – прокладка; 4 – отводной патрубок

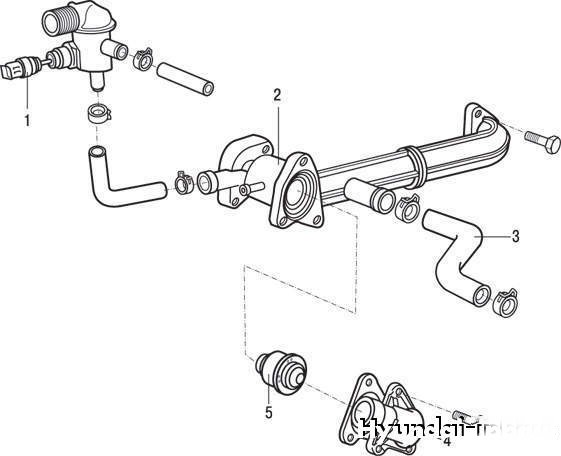

Рисунок 2.106. Термостат системы охлаждения двигателя рабочим объемом 1,1 л: 1 – датчик температуры охлаждающей жидкости; 2 – корпус термостата; 3 – шланг отопителя; 4 – отводной патрубок; 5 – термостат

Термостат системы охлаждения двигателя рабочим объемом 1,3 л показан на рисунок 2.105, двигателя рабочим объемом 1,1 л – на рисунок 2.106.

Снятие

Слейте охлаждающую жидкость так, чтобы ее уровень в рубашке охлаждения двигателя был на уровне термостата или ниже.

Снимите подводящий патрубок и прокладку.

Снимите термостат.

Проверка технического состояния

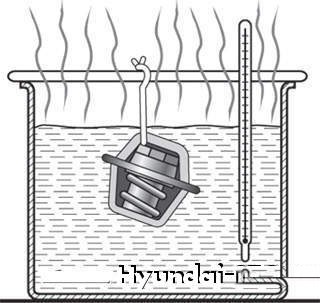

Рисунок 2.107. Проверка термостата

Проверьте температуру открытия клапана термостата, погрузив термостат в горячую охлаждающую жидкость (рисунок 2.107). При необходимости замените термостат.

Температура начала открытия клапана термостата 82 °С.

Температура полного открытия клапана термостата 95 °С.

Ход клапана (при полном открытии) – 8,5 мм.

Установка

Проверьте правильность посадки фланца клапана термостата в гнезде корпуса термостата. Если термостат установлен неправильно, то его нижняя часть будет касаться ребра внутри подводящего патрубка, что приведет к нарушению работы термостата.

Установите отводящий патрубок с новой прокладкой.

Залейте в систему свежую охлаждающую жидкость.
