ХЕНДАЙ ГЁТЦ. Бензиновые двигатели G4EA - 1,3 л

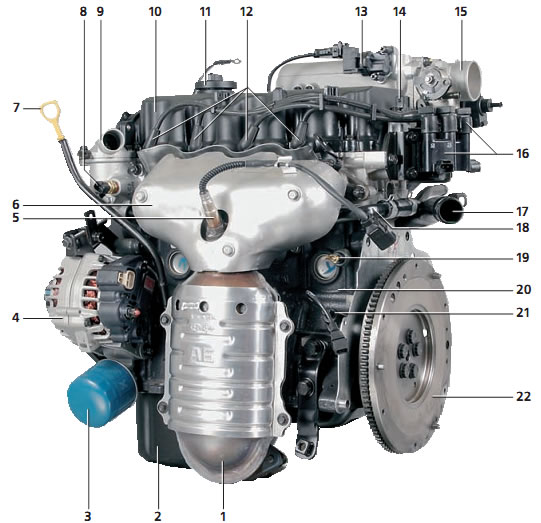

Вид на двигатель спереди: 1 — каталитический коллектор; 2 — поддон картера; 3 — масляный фильтр; 4 — генератор; 5 — датчик концентрации кислорода; 6 — защитный экран выпускного коллектора; 7 — указатель уровня масла в двигателе; 8 — датчик температуры охлаждающей жидкости; 9 — крышка корпуса термостата; 10 — крышка головки блока цилиндров; 11 — крышка маслозаливной горловины; 12 — наконечники свечей зажигания; 13 — регулятор холостого хода; 14 — датчик положения распределительного вала (фаз); 15 — дроссельный узел; 16 — катушки зажигания; 17 — подводящая труба системы охлаждения; 18 — перепускная (байпасная) труба системы охлаждения; 19 — датчик давления масла; 20 — блок цилиндров; 21 — датчик положения коленчатого вала; 22 — маховик

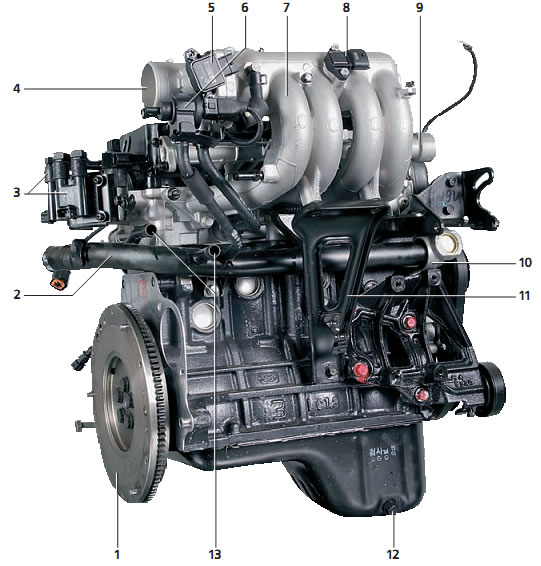

Вид на двигатель сзади: 1 — маховик; 2 — подводящая труба системы охлаждения; 3 — катушки зажигания, 4 — дроссельный узел; 5 — датчик положения дроссельной заслонки; 6 — электромагнитный клапан продувки адсорбера; 7 — впускной трубопровод; 8 — датчик абсолютного давления и температуры воздуха; 9 — топливная рампа; 10 — насос охлаждающей жидкости; 11 — кронштейн впускного трубопровода; 12 — пробка сливного отверстия поддона картера; 13 — патрубки для соединения с радиатором отопителя
