Электросхемы. Система охлаждения двигателя - Хендай Солярис

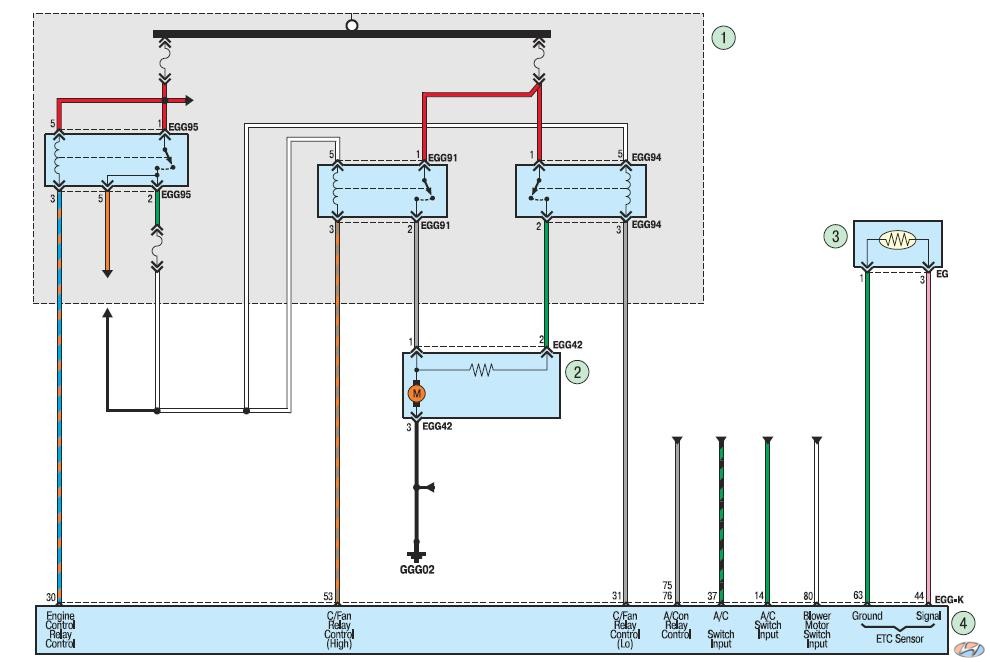

Схема 4. Система охлаждения: 1 – монтажный блок в моторном отсеке; 2 – электровентилятор системы охлаждения двигателя; 3 – датчик температуры охлаждающей жидкости; 4 – электронный блок управления двигателем.
