Особенности устройства системы отопления - Хендай Солярис
На автомобиле установлен отопитель салона жидкостного типа.

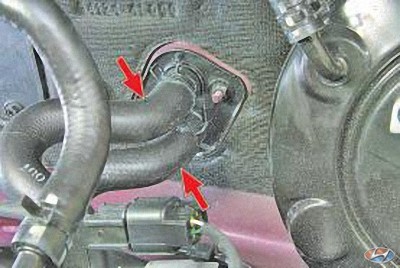

Радиатор отопителя объединен с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.
Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов.

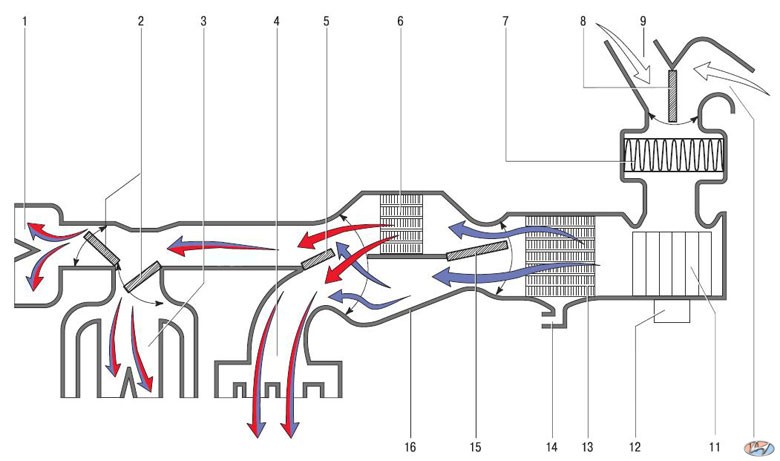

Рис. 1. Принципиальная схема движения воздушных потоков в системе отопления, кондиционирования и вентиляции салона:
1 – сопла обдува стекла ветрового окна; 2 – заслонки распределения воздушных потоков к соплам обдува стекла ветрового окна и панели приборов; 3 – сопла панели приборов; 4 – воздуховоды обогрева зоны ног водителя и переднего пассажира; 5 – заслонка распределения воздушных потоков к соплам панели приборов и воздуховодам обогрева зоны ног водителя и переднего пассажира; 6 – радиатор отопителя; 7 – салонный воздушный фильтр; 8 – заслонка системы рециркуляции воздуха; 9 – короб воздухопритока; 10 – воздухозаборник в салоне автомобиля; 11 – крыльчатка воздухонагнетателя; 12 – электродвигатель воздухонагнетателя; 13 – испаритель кондиционера; 14 – дренажное отверстие для слива конденсата; 15 – заслонка регулятора температуры; 16 – корпус блока системы отопления и кондиционирования
Основные узлы отопителя (рис. 1):

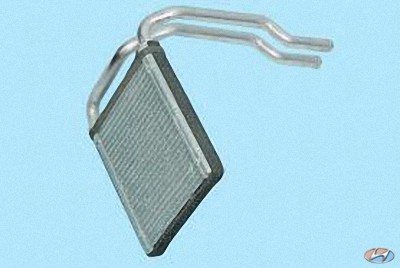

- радиатор 6 отопителя, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости;

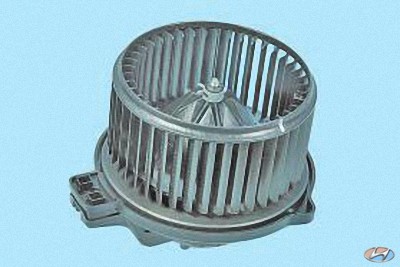

- воздухонагнетатель 11. Электродвигатель 12 воздухонагнетателя с возбуждением от постоянных магнитов обеспечивает регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера. Для получения различных значений частоты вращения воздухонагнетателя в цепи питания электродвигателя установлен блок дополнительных резисторов;
- заслонка 15 регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через радиатор отопителя, и наружного воздуха, проходящего в обход радиатора отопителя;
- заслонки 2 распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.
